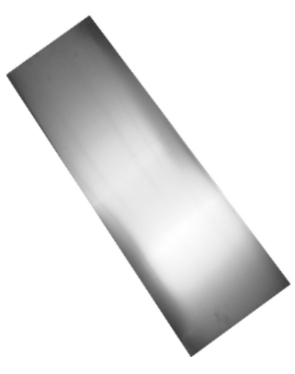

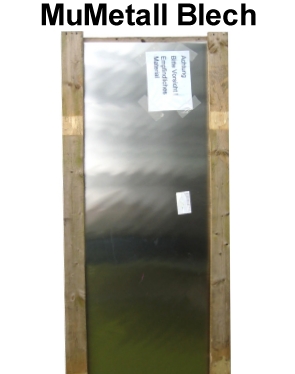

MuMetall Blech 1mm 2000x610mm ohne Klebstoff

2.055,00 € * 2.499,00 € * (17,77% gespart)

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 7-14 Werktage

  • 44-794-00280
  • Da Sperrgut Versandkostenzuschlag 190,40 Euro je Stück
Mu-Metall-Blech ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung, zur Abschirmung... mehr
Produktinformationen "MuMetall Blech 1mm 2000x610mm ohne Klebstoff"

Mu-Metall-Blech ohne Klebefläche aus hochpermeablen Nickel-Eisenlegierung, zur Abschirmung elektromagnetischer Felder. Wobei durch das Blech die störenden oder die gestörten Bauteile abschirmt werden können.

  • Abmessungen : Breite: 610mm Länge: 2m = 200cm somit ca. 1,22qm
  • Materiadlicke: 1,0mm
  • MuMetall ohne Klebstoff
  • Für Wechsel und Gleichstromfelder von 0....10.000 Hz



Richtanalysewerte für MuMetall allgemein ( weitere Infos siehe weitere Bilder ):

  • Die Richtanalyse für MuMetall lautet :
  • Ni = 76,6 % / Fe = 14,7 % / Cu = 4,5 % / MO = 3,3 % / Si = Rest
  • und ist somit RoHS Konform

Richtwerte für magnetische Abschirmung Basis 50Hz

  • Werkstoff: MuMetall
  • Permeabilität = 30.000 µ4
  • Maximalpermeabilität = 70.000 µ max
  • Induktion = B-Opt.: 0,3 T bzw. Bm: 0,65 T
  • Koerzitivfeldstärke = 0,03 Hc A/cm
  • Sättigungsinduktion = Bs 0,8 T
  • Curie-Temperatur = 400 °C
  • Spez. elektrischer Widerstand in Ohm * mm²/m = 0,55 Ohm
  • Dichte = 8,7 g/cm³

Weitere Zusatzinformationen :

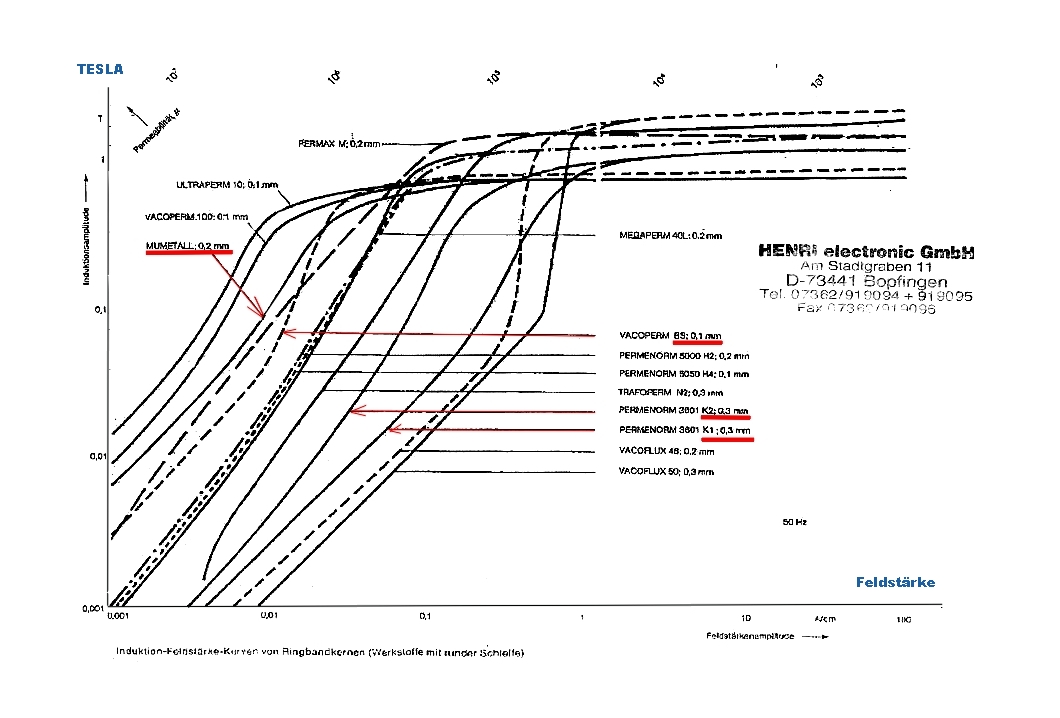

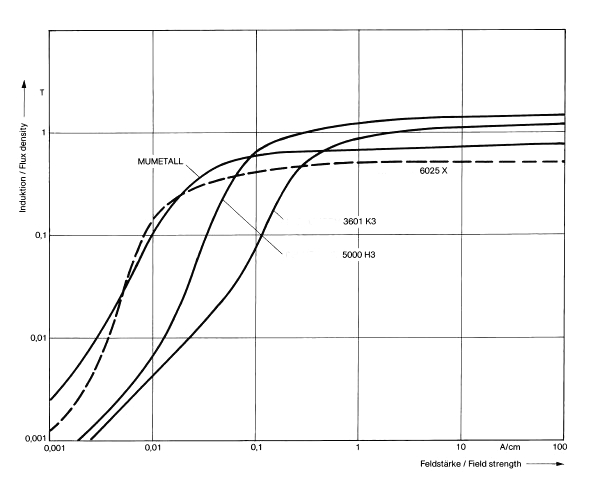

  • Weitere Informationen siehe weitere Bilder ! z.B. Kurven also MuMetall-Materialdicke
  • Verhätnis = T = Tesla ( magnetische Flussdichte ) und  H = ( magnetische Feldstärke )

Magnetische Flussdichte :

  • Die magnetische Flussdichte, auch magnetische Induktion,

  • bisweilen in der fachlichen Umgangssprache nur „Flussdichte“ oder „Magnetfeld“ oder „B-Feld“ genannt,

  • ist eine physikalische Größe der Elektrodynamik. Sie ist die Flächendichte des

  • magnetischen Flusses, der senkrecht durch ein bestimmtes Flächenelement hindurchtritt.

Magnetische Feldstärke :

  • Die magnetische Feldstärke, auch als magnetische Erregung bezeichnet, ordnet als

  • vektorielle Größe jedem Raumpunkt eine Stärke und Richtung des durch die

  • magnetische Spannung erzeugten Magnetfeldes zu.

  • Sie hängt über die Materialgleichungen der Elektrodynamik m

  • Die magnetische Feldstärke (Formelzeichen: H )

  • Die SI-Einheit der magnetischen Feldstärke ( H ) ist Ampere ( A ) pro Meter ( m ) :   H = A : m

Fragen von Kunden

  • Ist bei großen MuMetall Platten nach dem bearbeiten mit dem Lasern oder Wasserstrahlschneiden eine Wärmebehandlung erforderlich? Wenn ja, welche ?
  • Antwort: saubere Schnitte mit Laser oder Wasserstrahlschneiden brauchen danach keine Wärmebehandlung
  • Die Wärmenachbehandlung wird meist nur benötigt; wenn ihre Schneidwerkzeuge z.B. Blechscheren, Flex... und ähnliche grobe Verfahren sind
  • oder das MuMetall entsprechen ... umformen, deformieren, pressen, stauchen ...
