4pol SMD Taster zum auflöten auf die Platinenöberfläche. Ideal für Reparatur von Elektronikgeräten, Steuerungen, Platinen, Maschinenbau, Daten- und Signaltechnik, Mess- und Regeltechnik, Küchengeräten, Bedienteile, Konsolen usw. Ausführung: Drucktaster Polzahl: einpolig 1x Schliesser Abmessung: 12 x 12mm ( siehe auch Zeichnung weitere Bilder ) Knopfdurchmesser: 7,1mm Bauhöhe Korpus: 3,5mm Gesamtbauhöhe mit Knopf: 4,3mm Knopfhöhe: 0,8mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 Mohm min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 200.000 Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,25mm Arbeitstemperatur -25 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Isolationsmaterial: thermoplastisches Nylon, UL94V-0 Kontaktoberfläche: Bronze versilbert Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 300 ºC, 3 Sekunden max.
4pol SMD Taster zum auflöten auf die Platinenöberfläche. Ideal für Reparatur von Elektronikgeräten, Steuerungen, Platinen, Maschinenbau, Daten- und Signaltechnik, Mess- und Regeltechnik, Küchengeräten, Bedienteile, Konsolen usw. Ausführung: Drucktaster Polzahl: einpolig 1x Schliesser Abmessung: 12 x 12mm ( siehe auch Zeichnung weitere Bilder ) Knopf-Abmessungen 3,8x3,8mm ( Quadratisch ) Bauhöhe Korpus: 3,5mm Gesamtbauhöhe mit Knopf: 7,3mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 Mohm min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 200.000 Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,25mm Arbeitstemperatur -25 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Isolationsmaterial: thermoplastisches Nylon, UL94V-0 Kontaktoberfläche: Bronze versilbert Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 300 ºC, 3 Sekunden max.
4pol SMD Taster zum auflöten auf die Platinenöberfläche. Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Drucker, Konsolen, Steuerungen, Platinen usw. SMD Drucktaster mit langem Schaft Polzahl: einpolig 1x Schliesser Abmessung: 6,2 x 6,2mm (siehe Zeichnung) Knopfdurchmesser: unten: 3,5mm oben: 3,0mm Bauhöhe Korpus: 4,0mm Gesamtbauhöhe mit Knopf: 13mm Knopfhöhe: 9mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12-24V Ausführung Dorn Kunststoff in Braun Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 200 000 Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm Arbeitstemperatur -25 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Isolationsmaterial: thermoplastisches Nylon, UL94V-0 Kontaktoberfläche: Bronze versilbert Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 300 ºC, 3 Sekunden max.
SMD Taster Minitaster Platinentaster liegend 6,2x6,2mm Höhe mit Knebel 3,5mm Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Receiver, Player, Bedienteilen, Konsolen, Steuerungen, Platinen usw Ausführung: Drucktaster Polzahl: einpolig 1x Schliesser Abmessung: 6,2 x 6,2mm ( siehe auch Zeichnung weitere Bilder ) Knopfdurchmesser: 3,5mm Bauhöhe Korpus: 3,5mm Gesamtbauhöhe mit Knebel: 3,5mm ( Knopf ) Knopfhöhe: 0,8mm Technische Daten: Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 200 000 Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm Arbeitstemperatur -25 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Isolationsmaterial: thermoplastisches Nylon, UL94V-0 Kontaktoberfläche: Bronze versilbert Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 300 ºC, 3 Sekunden max.
SMD Taster Minitaster Platinentaster liegend 6,2x6,2mm Höhe mit Knebel 5mm Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Receiver, Player, Bedienteilen, Konsolen, Steuerungen, Platinen usw Ausführung: Drucktaster Polzahl: einpolig 1x Schliesser Abmessung: 6,2 x 6,2mm ( siehe auch Zeichnung weitere Bilder ) Knopfdurchmesser: 3,5mm Bauhöhe Korpus: 4,0mm Gesamtbauhöhe mit Knebel: 5mm ( Knopf ) Knopfhöhe: 1,5mm Technische Daten: Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 200 000 Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm Arbeitstemperatur -25 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Isolationsmaterial: thermoplastisches Nylon, UL94V-0 Kontaktoberfläche: Bronze versilbert Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 300 ºC, 3 Sekunden max.
SMD Taster Minitaster Platinentaster liegend 6,2x6,2mm Höhe mit Knebel 7mm Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Bedienteilen, Konsolen, Steuerungen, Platinen usw Ausführung: Drucktaster Polzahl: einpolig 1x Schliesser Abmessung: 6,2 x 6,2mm ( siehe auch Zeichnung weitere Bilder ) Knopfdurchmesser: 3,5mm Bauhöhe Korpus: 4,0mm Gesamtbauhöhe mit Knebel: 7,0mm ( Knopf ) Knopfhöhe: 3,0mm Technische Daten: Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 200 000 Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm Arbeitstemperatur -25 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Isolationsmaterial: thermoplastisches Nylon, UL94V-0 Kontaktoberfläche: Bronze versilbert Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 300 ºC, 3 Sekunden max.

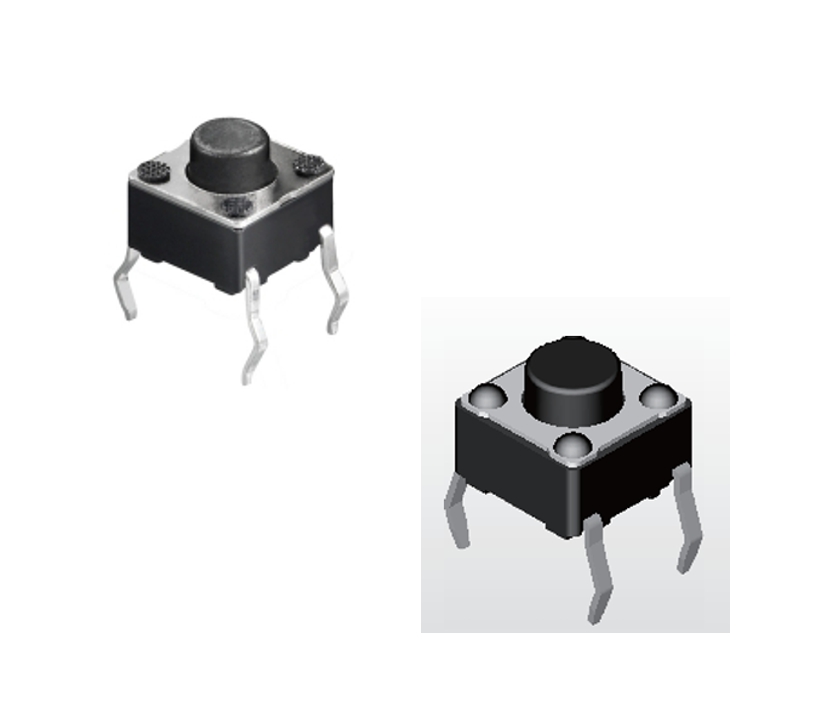

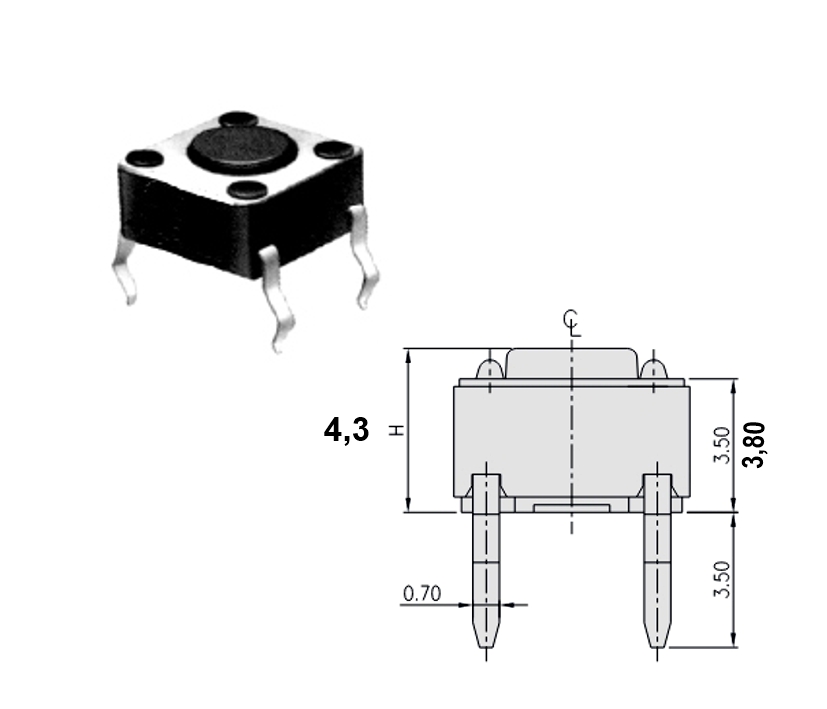

Minitaster zum einlöten auf die Platine. Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Drucker, Konsolen, Steuerungen, Platinen usw. Ausführung: Drucktaster Polzahl: einpolig 1x Schliesserkontakt ( 4-Pins ) Abmessung: 6,2 x 6,2mm (siehe Zeichnung) Knopfdurchmesser: 3,5mm Bauhöhe Korpus: 3,5mm ( max 3,7mm ) Bauhöhe mit Knopf: 4,3mm Knopfhöhe: 0,5mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 100 000 Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm Arbeitstemperatur -20 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 300 ºC, 3 Sekunden max.
Miniatiurtaster zum einlöten auf die Platine. Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Drucker, Konsolen, Steuerungen, Platinen usw. Ausführung: Mini-Drucktaster Polzahl: einpolig 1x Schliesserkontakt ( 4-Pins ) Abmessung: 6,2 x 6,2mm (siehe Zeichnung) Knopfdurchmesser: 3,0mm Bauhöhe Korpus: 3,5mm Bauhöhe mit Knopf: 5,0mm PAD bzw. Knopfhöhe: 1,5mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 100 000 Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm Arbeitstemperatur -20 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 300 ºC, 3 Sekunden max.
Minitaster 6,0 x 3,5mm Durchsteckmontage Mini 1xEIN 2-poliger taktieler Kurzhubtaster Printtaster für Elektronikgeräte, Autoradios, Drucker, Konsolen usw. Ausführung: Drucktaster zur Durchsteckmontage Polzahl: einpolig 1x Schliesser 2 Kontakte Abmessung siehe auch weitere Bilder ( Zeichnung ) : B: 6,0mm T: 3,5mm Knopfabmessung: 3x1,2mm Gesamthöhe mit Knopf: 4,35mm Technische Daten: Schaltleistung: bis 50mA 12V Übergangswiderstand: 100mR max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen) 30 000 Betätigungskraft: 1,8 N ±0,5 N/Hub 0,25mm Arbeitstemperatur -20 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Infrarot-Lötung: 240 ºC, 20 Sekunden max. Schwallbadlötung: 255 ºC, 5 sec. max. Handlötung: 300 ºC, 3 sec. max. Polzahl: Einpolig Schaltstellung: AUS - TAST (EIN)
Mikrotaster bzw. Mini Taster 12x12mm zum einlöten auf die Platine. Ausführung: Drucktaster Polzahl: einpolig 1x Schliesser mit 4 Kontaktpins Abmessung: 12 x 12mm ( siehe Zeichnung weitere Bilder ) Knebel bzw. Knopfdurchmesser: 3,8x3,8mm Bauhöhe Korpus: 3,5 / 4,3mm Bauhöhe mit Knopf: 7,3mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 100 000 Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,35mm Arbeitstemperatur -20 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 260 ºC, 5 Sekunden max.
Mikrotaster bzw. Mini Taster 12x12mm zum einlöten auf die Platine. Ausführung: Drucktaster Polzahl: einpolig 1x Schliesser mit 4 Kontaktpins Abmessung: 12 x 12mm ( siehe Zeichnung weitere Bilder ) Knopfdurchmesser: 7,0mm Bauhöhe Korpus: 3,5 / 4,2mm Bauhöhe mit Knopf: 4,2mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12V 24V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 100 000 Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,35mm Arbeitstemperatur -20 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 260 ºC, 5 Sekunden max.
Mikrotaster bzw. Minitaster 6,2x6,2mm zum einlöten auf die Platine. Ausführung: Drucktaster Polzahl: einpolig 1x Schliesser ( mit 4 Kontaktpins ) Abmessung: 6,2 x 6,2mm (siehe Zeichnung weitere Bilder ) Knebel bzw. Knopfdurchmesser: 2,4x2,4mm Bauhöhe Korpus: 3,5mm Bauhöhe mit Knopf: 7,3mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 100 000 Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,25mm Arbeitstemperatur -20 bis +70 ºC Lagertemperatur -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 300 ºC, 3 Sekunden max.
Mikrotaster bzw. Mini Taster 6,5x7,4mm stehend zum einlöten auf die Platine. Drucktaster stehend Polzahl: einpolig 1x Schliesserkontakt 2 Kontakte für Kontakt ( Taster ) 2 Kontakte für Masseverbindung Abmessungen siehe auch weitere Bilder ( Zeichnung ) Abmessung: B: 7,40mm T: 6,5mm Knopfdurchmesser: 3,5mm L: Tiefe mit Knopf: 3,85mm / 6,55 Pinlayout: RM: 4,5mm / Masseblech 7,0mm / RM : 2,5mm Technische Daten: Schaltleistung: 50mA 12V 24V Übergangswiderstand: 100 mOhm max. Isolationswiderstand: 100 MR min. Spannungsfestigkeit: 250 Vac min. (1 Minute) Elektrische Lebensdauer (Zyklen): 100 000 Betätigungskraft: 1,6 N +/- 0,5 N / Hub 0,25mm Arbeitstemperatur: -20 bis +70 ºC Lagertemperatur: -30 bis +80 ºC Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max. Handlötung: 300 ºC, 3 Sekunden max.
