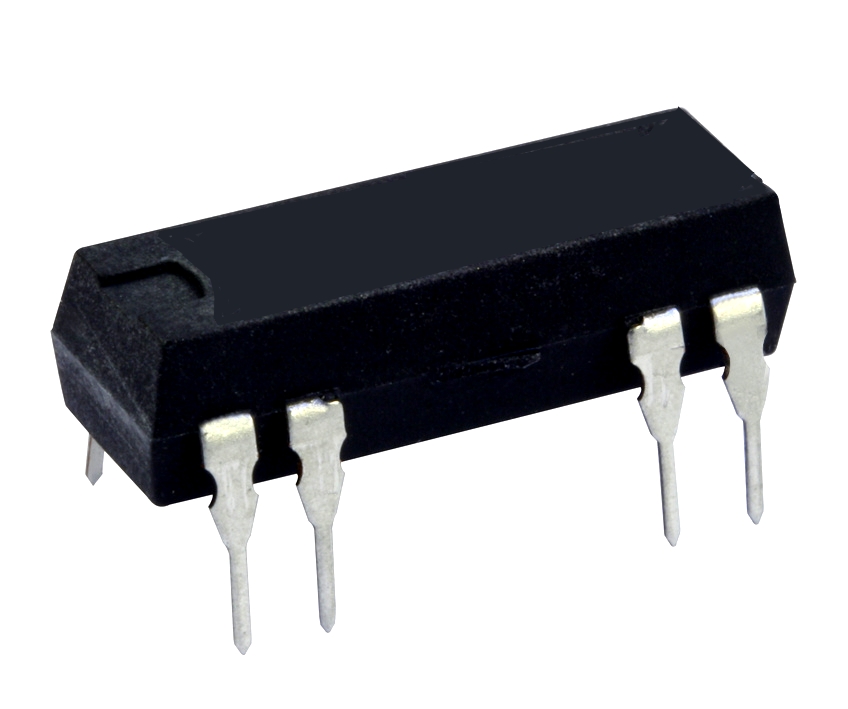

12V Relais DIP Relais DIL Relais Platinenrelais Reedkontaktrelais im DIP-Gehäuse Flachprofil mit einem Schließer, ohne Diode Eigenschaften: 1 Schließer · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 12Vdc 1000-Ohm = 12mA Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC Schaltstrom, max.: 1,0 A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

12V DIP Relais DIL Relais Platinenrelais Reedrelais im IC ähnlichen Gehäuse mit 1x Wechslerkontakt  Hochprofil mit einem Wechsler, mit Diode Rastermass: 2,54 mm mit Freilaufdiode / Hochprofil 1 Wechsler (1xUM) · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 12Vdc ( Uan: 8,4V Einsatz somit bereits ab 9Volt ) Spulenwiderstand = 500-Ohm = 24mA bei 12VDC  Isolationswiderstand (Spule / Kontakt): 100-GOhm / Isolation (Spule / Kontakt): 1500 Vdc Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms / Abfallzeit: 1ms / Vibrationsfestigkeit (50 ... 500Hz): 20G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung max.: 3W Schaltspannung max.: 175Vdc Schaltstrom max.: 0,25A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung min.: 200Vdc Magnetsystem: Spulenausführung: ungepolt, monostabil

12V Relais DIP Relais DIL Relais Platinenrelais 12V Reedkontaktrelais im DIP-Gehäuse Hochprofil mit zwei Schließern, ohne Diode 2x Schließer (2xEIN) · umpresst · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet. Technische Daten: Spule: 12V DC (Uanspr.: 8,4V) 500R = 24mA Isolationswiderstand (Spule / Kontakt): 100 GOhm / Isolation (Spule / Kontakt): 1.500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms / Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktbestückung: 2 Schließer Kontaktwiderstand: 150 mW Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC Schaltstrom, max.: 1,0 A Strom bei geschlossenen Kontakten, max.: 1,25 A Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

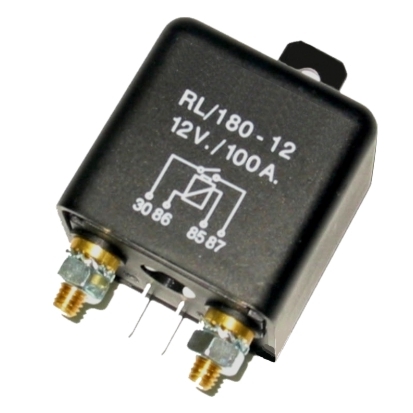

12V 100A Relais Hochleistungsrelais kurzfristiger Peakstrom 180A Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 100A Dauerstrom kurzfristiger Peakstrom 180A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Leistungskontakte über 2x 6mm M-Gewinde Anschlüsse (M8) Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe am Kabel Anschluss des Steuerkreises über 2x 6,3mm Steckhülsenanschlüssen 12V Spule ca 35-ohm 360mA bei 12V DC Temperatur-Einsatzbereich: -30...+80°C Drop Voltage: 0,2V at Start Abmessungen: B:46mm H:46mm L:45mm ( siehe Zeichnung ) Mit Bef.Lasche: 14x18mm mit 6mm Bohrung Zeichnungen Datenblätter siehe weitere Bilder Ringkabelschuhe für 10qm oder stärker bei uns erhältlich z.B. Nr.: 45-821-00028 und 45-821-00029

12V 200A Relais Hochleistungsrelais max 400A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Solaranwendung usw. Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Technische Daten: 12V Hochleistungs Relais Funktion 1x Ein/Aus ( Schliesser ) Kontaktbelastbarkeit 200A Dauerstrom / 400A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw.  Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M8 Bolzen  Anschluss Hauptkontakt über Ringkabelschuhe oder U-Schuhe Anschluss der Spule Steuerkreises über 2x M5 Gewindebolzen 12V Spule ca 35-Ohm Stromaufnahme 340mA bei 12V DC Temperatur-Einsatzbereich: -30...+80°C Lage unabhängig montierbar + das Relais kann in allen Lagen montiert werden, funktioniert immer !  Abmessungen: Frontplatte: 68x68mm / Korpus Durchmesser 57mm Abmessungen mit Halter: H: 74mm B: 86mm L/T: 96mm mit Bolzen Schutzgrad: IP66 Wasserfest Outdoor tauglich * NEU nun auch als 500/700A Version erhältlich = Bst Nr: 47-826-08500 * Optionales Zubehör erhältlich ( siehe auch Zubehör-Register )  42-772-00595 = 5m 20qmm Kabelset mit Sicherung + Sicherungshalter etc. 42-772-00585 = 5m 10qmm Kabelset mit Sicherung + Sicherungshalter etc. oder Ringschuhe für die Spule Ansteuerspule ( M-5 Bolzen ) 45-821-00730 = M5 Ringschuh Blau für Kabel bis 2,5qmm 45-821-00786 = M5 Ringschuh ROT für Kabel bis 1,0qmm oder Ringschuhe für Lastkreis ( M-8 Bolzen Kontakte ) 45-821-00130 = M8 Ringschuh vergoldet BLACK für Kabel bis 10qmm 45-821-00120 = M8 Ringschuh vergoldet ROT     für Kabel bis 10qmm 45-821-00230 = M8 Ringschuh vergoldet BLACK für Kabel bis 20qmm 45-821-00140 = M8 Ringschuh vergoldet ROT     für Kabel bis 20qmm 45-821-00580 = M8 Ringschuh vergoldet BLACK für Kabel bis 50qmm

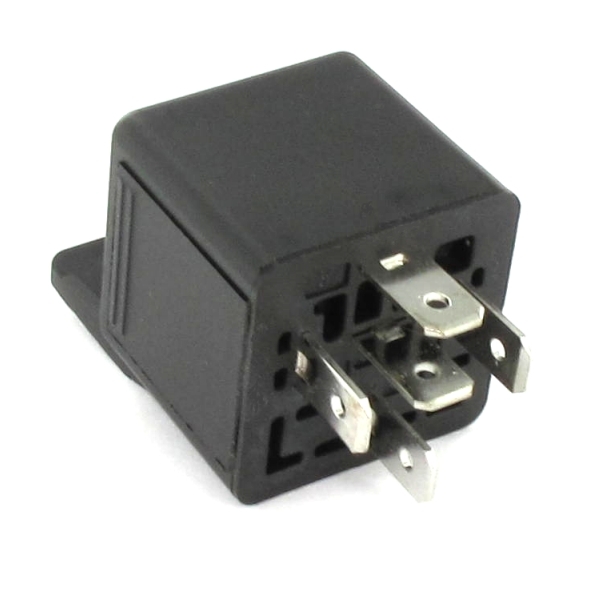

12Volt KFZ Relais für den universellen Einsatz  Kontaktbelastbarkeit 30A Kontakt = 1x Wechslerkontakt = 1x UM-Kontakt Anschluss über 6,3mm Steckhülsen oder Relaisfassung Abmessungen: 28,5x28,5mm Höhe: 27mm / Höhe mit Lasche: 42mm Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Anschluss über 6,3mm Flacchsteckhülsen oder Relaisfassung passende optionale KFZ Relais Fassung siehe im Zubehör Register unten

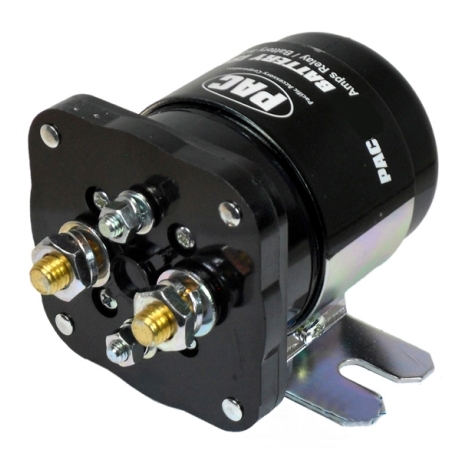

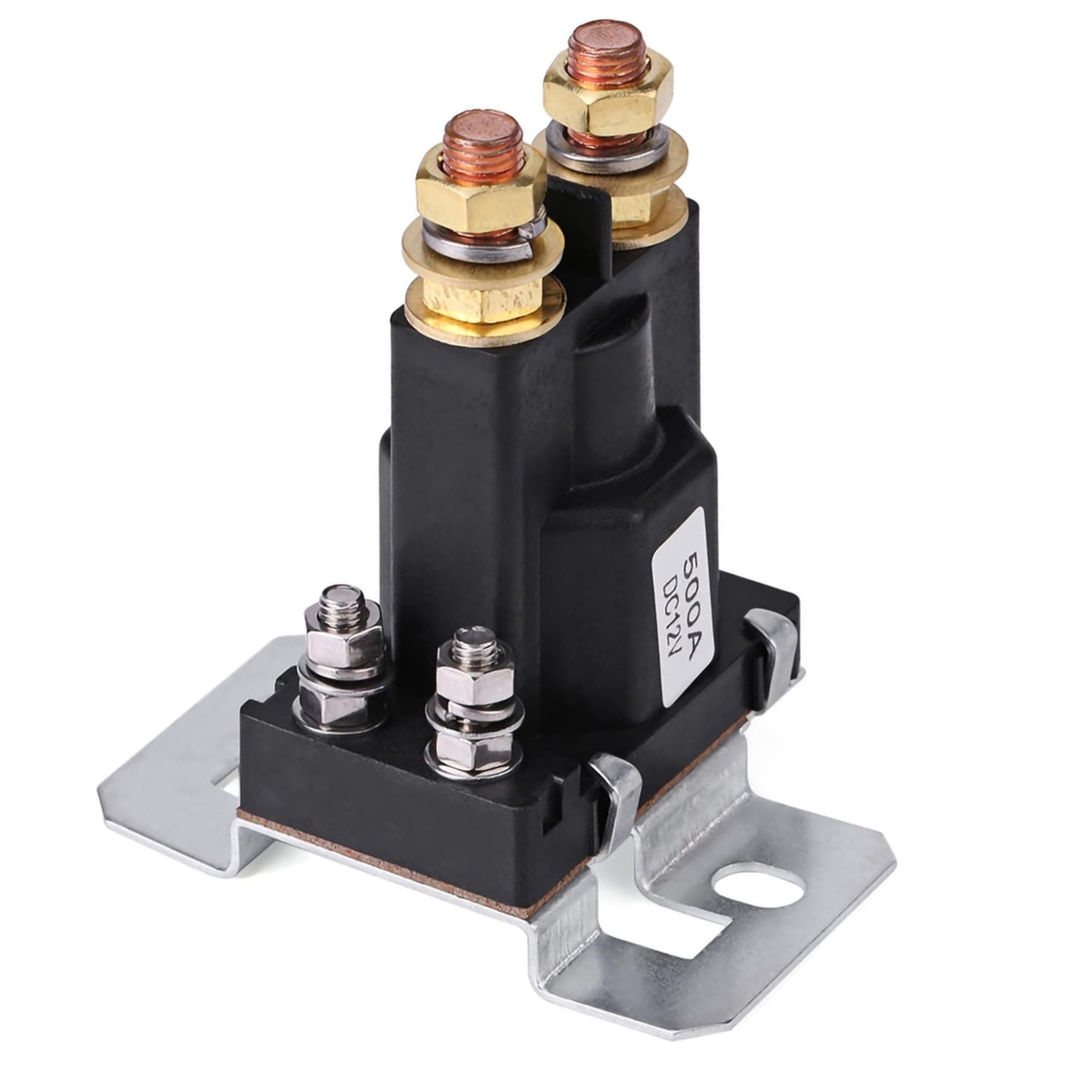

12V 500A Relais Hochleistungsrelais max 700A kurzfristig Hochleistungsrelais für 12V Technik alle Art  wie KFZ / Boot / Caravan / LKW / Jeep / Traktor / Transporter / Solaranwendung usw. Ideal verwendbar auch zum schalten großer Lasten wie Seilwinde Leistungspumpe etc.   Ideal verwendbar auch für Verstärkertechnik und Lichttechnik wo große Ströme geschaltet werden müssen  Ideal auch als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie z.B. Erzeugt keinen Spannungsabfall bei Umschalten auf die Zweitbatterie Ideal bei Installation von Zweit- oder Zusatzbatterien im Fahrzeug Verhindert die Entleerung der Hauptbatterie Ideal verwendbar als Starterrelais... für Anlasser... oder KFZ-Schütz zum schalten großer Lasten etc.   Technische Daten: 12V Hochleistungs Relais ( KFZ Schütz )  Funktion 1x Ein/Aus ( Schliesserkontakt = NO ) Im Stromlosen Zustand ist der Kontakt geöffnet  Kontaktbelastbarkeit 500A Dauerstrom / 700A Spitzenstrom Ideal als 12V oder 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Der Relaiskontakt ist geeignet für den Einsatz in 12V oder auch 24V Systemen Anschluss des Leistungskontakte über 2x M-Gewinde Anschlüsse Anschluss Hauptkontakt über Ringschuhe oder U-Schuhe Anschluss des Steuerkreises über 2x M-Gewindebolzen 12V Spule ca 6-Ohm Stromaufnahme 2A bei 12V DC ( 11-16V )  Temperatur-Einsatzbereich: -30...+80°C 100,000 h - mechanical cycle life Lage unabhängig montierbar + das Relais kann in allen Lagen montiert werden, funktioniert immer !  Abmessungen: H:55mm B:55mm L: 128mm  B: 80mm mit Bef.Laschen Schutzgrad: IP66 Wasserfest Outdoor tauglich * NEU nun auch als 200/400A Version erhältlich = Bst Nr: 47-826-08000 *

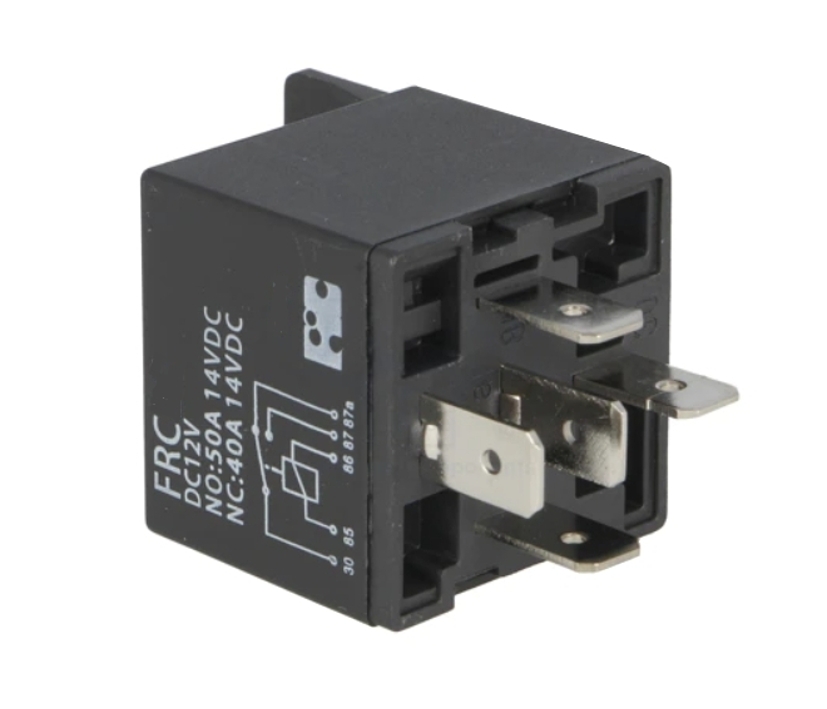

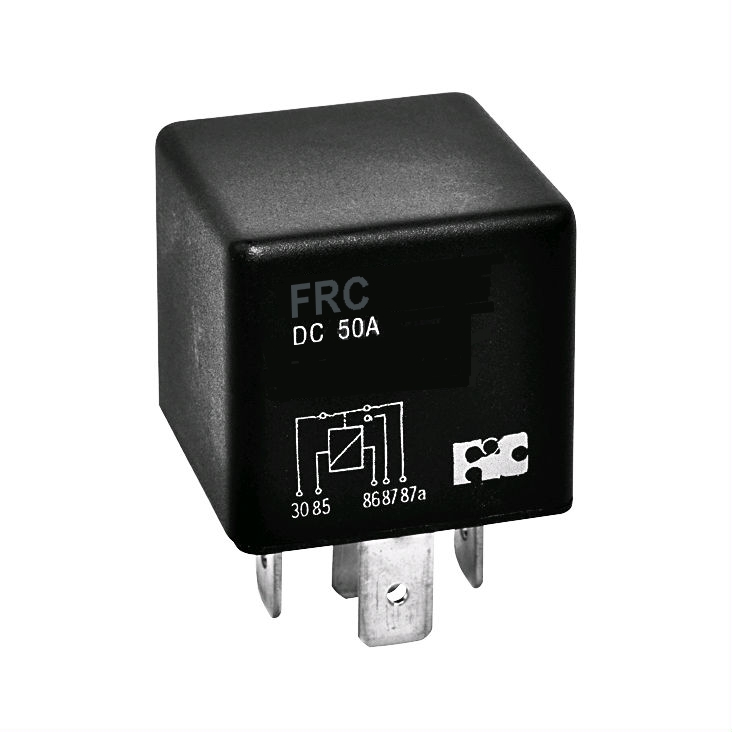

12V KFZ Relais 50A für den universellen Einsatz  12V KFZ-Relais 50A Relais mit Befestigungs-Lasche Anschlüss über 6,3mm Flachsteckhülsen ( 6,3x0,8mm ) oder Relaisfassung. Montage für Frontplatten, Metallwände, Sockel Spulenspannung 12V DC typisch ( min. 7,8V .... max 15,6V DC )  Spulenwiderstand 80-ohm = 150mA bei 12V Leistungsaufnahme der Spule 1.8W Kontaktmaterial AgSnO2 / Kontaktwiderstand 30mOhm Ansprechzeit 7ms / Freigabezeit 5ms Schaltspannung max. 75V DC Kontaktbelasrbarkeit bis 50Amp. mit 1x UM bzw. Wechsler Kontakt. Kontaktbelastbarkeit  bis 50A 12-14V Schliesserkontakt ( NO )  Kontaktbelasrbarkeit  bis 40A 12-14V Öffnerkontakt ( NC ) Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Abmessungen:  Korpus: B: 28mm T: 28mm Höhe: 25,5mm Höhe mit Lasche 41,5mm / Höhe mit Bef.Lasche und Kontakten : 53mm Abmessungen Bef.Lasche  B: 21,2mm L: 17,5mm - Bohrung 5,8mm  Betriebstemperatur -40...85°C Gewicht : 35gr weitere Bilder Schaltplan Abmessungen etc.  passende Relaisfassung oder Steckschuhe siehe auch Zubehör-Register

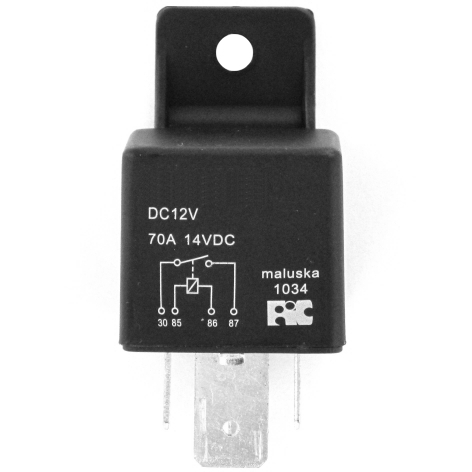

12V LKW Relais für das 12V Boardnetz im KFZ, Caravan, Bus, traktor, Boot etc. 12V Relais mit Befestigungs-Lasche  Anschlüsse Last über 9,5mm Steckhülsen Anschlüsse Spule über 6,3mm Steckhülsen  Technische Daten: Spule: 12V DC max. 18Vdc (Uan: 7,7V) Spule: 80-Ohm = 150mA Belastbarkeit Kontakt: 70A Kontakt: 1x Schliesserkontakt bzw. 1x EIN-Kontakt  Kontakt: 30mOhm / Last bis 980W Shock Resistance: 20g Temperatureinsatzbereich: -40....+85°C Kontaktbelegung: 12V Spule: 85(-) und 86(+) Last-Kontakt: Schliesser: 30 auf 87 Ersetzt u.A auch TYCO: V23134-J / F4 und Omron: G8JE Abmessungen 29x29mm ( Korpus) Höhe: 26,5mm / Höhe mit Lasche: 43mm Höhe komplett mit Steckkontakten 58mm Zubehör erhältlich ( siehe Zubehör Register unten ) Bst Nr: 45-821-00290 = 9,5mm Flachsteckhülse Bst Nr: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert Rot Bst Nr: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau Auch als 24Volt 70A Relais erhältlich = Bst. Nr.: 47-826-00136

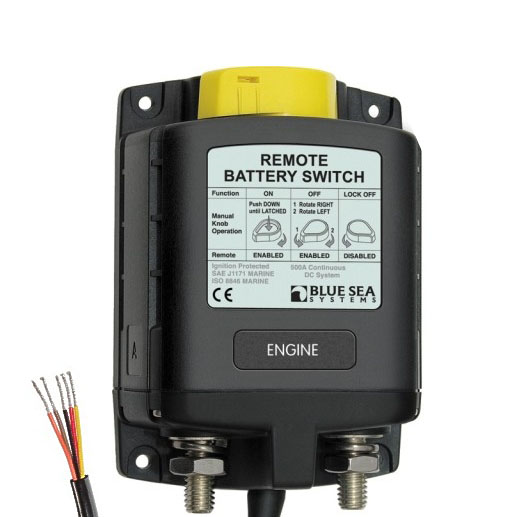

500A Hochleistungsschaltrelais für KFZ / Boot / Caravan usw. Funktion 1x Ein/Aus 500A Dauerstrom 900A Spitzenstrom Relais für 12V Systemspannungen Ideal als 12V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Hauptstromkreises über 2x M10 Gewinde Anschlüsse Bistabiles Hauptschalterrelais mit manueller Betätigung und potentialfreier Schaltung, Schutzart IP 66 Lieferung mit Steuerschalter Das bistabile Hauptschalt-Relais mit integrierter Ansteuerelektronik ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung der angeschlossenen Verbraucher von jeder beliebigen Stelle im Fahrzeug wie KFZ Bus Caravan oder Boot. Die integrierte manuelle Notbetätigung ermöglicht das Ein- und Ausschalten von Hand direkt am Relais. Dieses Relais benötigt zur Steuerung zwei Impulse: 1x zum Einschalten und 1x zum Ausschalten am einfachsten per optionalem Taster oder optionalem Paneltaster Nennspannung: 12V DC Spulenspannung (integrierte Steuerelelektronik) Bei 12V Ansteuerung (9-15VDC) Dauerstrom geleitet: 500A @ 20°C, 95qmm Überlaststrom: max 900A / 5sek. kurzfristiger Spitzenstrom: 2500A / 5sek. Stromaufnahme: 1mA Anschlussterminals: M10 Schraubkontakte Kontakte: A + B Hauptstomkreis 500A Steuerkreis über Kabellitze Schutzart IP66 Abmessungen: B: 139 x H 95 x T 53 mm Optionales Zubehör siehe (Zubehör-Register)   Dieses Hochleistungsrelais ist wie folgt erhältlich :  Bst Nr 47-826-00176 = 12V Ausführung    Bst Nr 47-826-00177 = 24V Ausführung

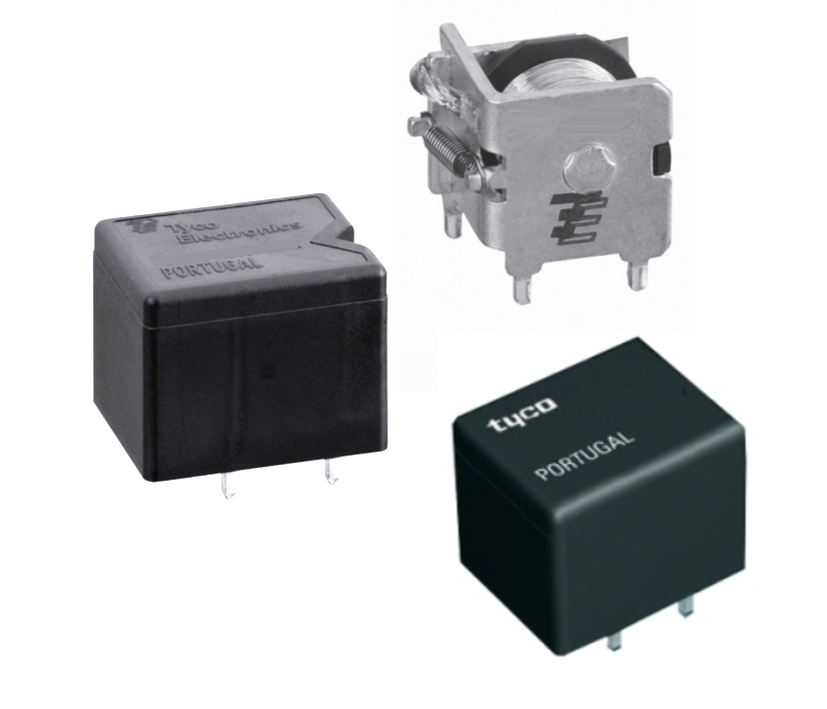

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Schliesserkontakt ( 1xEin ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x EIN = 1x Schliesserkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 6 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, VKP35, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12V Relais Bistabil mit 2 Spulen Printversion RM:5,0mm 2 Wechslerkontakte = 2xUM Kontaktmaterial: AgNi 90/10 Nennspannung: 250V je Kontakt Nenn-Schaltleistung (ohm.Last) max. 8A 250VAC Schaltleistung, max. 2000VA Schaltleistung, max. 16Afür 4Sek Spulenausführung: 2x 12V Wicklungen, bistabil Spulen-Nennspannung: 12Vdc min Uan dc = 8,4V / Uab dc = 8,4V / I = 50mA Spulenwert: je 240-Ohm 50mA Isolation (nach IEC 60664):C/250; B/400 Verschmutzungsgrad: 3 Überspannungskategorie: III Spannungsfestigkeit Spule/Kontakt: 5000Veff offener Kontakt: 1000Veff Luft- und Kriechstrecke: 10/10mm Temperaturbereich: -40...+85°C Vibrationsfestigkeit (30 ... 500 Hz):3/5G Abm.: L: 29mm H: 15,7mm B:12,7mm Zeichung Belegung siehe weitere Bilder

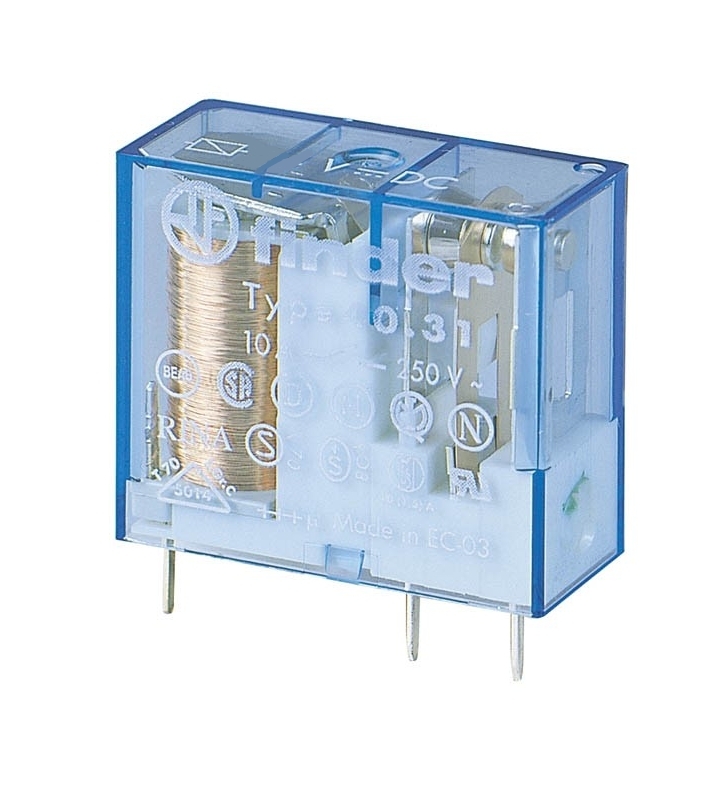

12V Relais 12V DC Spule F4031 1xUM 10A 250VDieses Relais ersetzt auch sehr viele andere Relais z.b. ZETTLER AZ692-071-52  Leiterplatten oder auch Steckrelais mit 5 Kontakten   1x Wechsler Kontakt Lötfest bis 260°C, 5s  Spule: 12V (DC) Spule: 220-Ohm Kontaktbelastbarkeit: 10A / 250V ac  Abm.: B:29mm H:25mm T:12,4mm Ersetzt unter anderem auch Siemens Relais V23127-B0002-Axxx

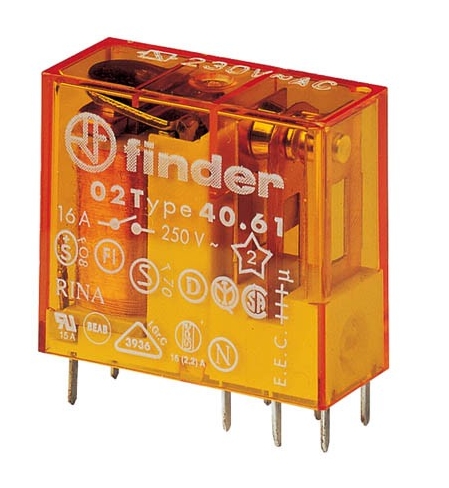

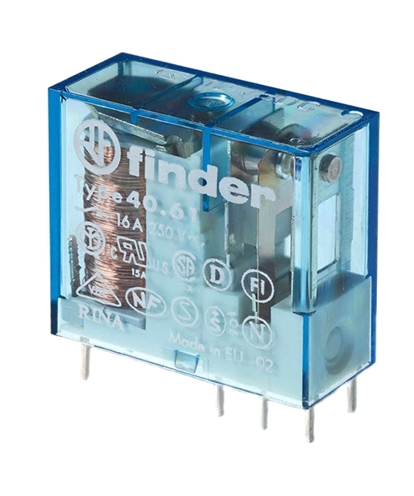

12V Relais 1x Wechslerkontakt bis 16A 250V  12V Relais mit 1x Wechsler Kontaktbelastbarkeit 16A bis 250V ( maxx 400VAC )   Leiterplatten oder auch Steckrelais  Spule: 12V DC mit 220-Ohm 55mA ( Einsatzbereich Spule Range 8,8...18V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V  Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW  Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei  Einzelphasen Motor bei 230VAC bis 0,55KW  Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen:  Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung  RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw.  Optional erhältlich passende Fassungen siehe Zubehör Reiter unten:   Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten Geeignet zum verlöten oder für Relaisfassung (siehe Zubehör-Register)

12V Relais DC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V  Serie 4661 12VDC Relais mit Kontakten über 4,8mm Flachsteckhülsen ( Faston-Anschlüsse ) oder Montage in passender Fassungen Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Pin 4+3 = Schliesserkontakt / Pin 4+2 = Öffnerkontakt ( siehe auch Zeichnung weitere Bilder )  12V Miniatur-Industrierelais mit DC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V  Serie 4661 Technische Daten: Industrie-Miniatur-Relais mit 4,8mm Steckanschlüssen 12VDC Spulen (500mW) blockierbare Prüftaste und mechanische Anzeige Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Spule 12VDC mit 40mA = 300-Ohm ( Range 8,8...13,2VDC) Sichere Trennung zwischen Spule und Kontaktsatz   nach EN 50178, EN 60204 und EN 60335 6kV (1,2/50us), 8mm Luft- und Kriechstrecke Kontaktmaterial Standard AgNi  Ansprech-/Rückfallzeit 15ms / 5ms  Potentialfreier Wechslerkontakt integriert  1xUM = 1x Wechsler 16A 230VAC ( Kurzfristig 25A) Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-15 = max. 750VA Schaltleistung DC-1 = max. 12A bis 30VDC  Relaisschutzart : RT-II Überspannungskategorie III Spannungsfestigkeit 2000VAC EMV - Störfestigkeit des Ansteuerungskreises (Spule) Burst A1-A2 = Klasse-4 ( 4kV ) Schockfestigkeit 20g Wärmeabgabe an die Umgebung 0,6-2W Betriebstemperaturbereich: -40...+70°C Abmessungen: H: 32,8mm B: 12,4mm T: 29mm ( siehe auch ewitere Bilder Zeichnung )   Optional erhältlich hierzu ( siehe im Zubehör-Register ) :  4,8mm Flachsteckhülsen

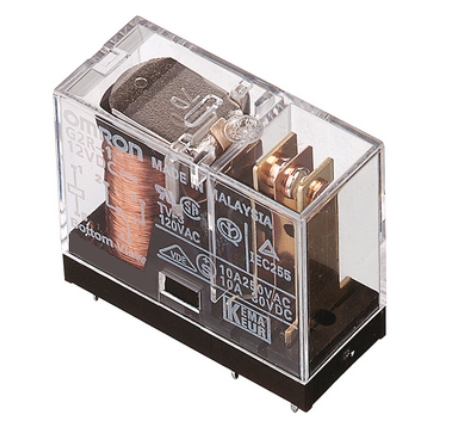

12V Relais OMRON Serie G2R1 Kontaktmaterial AgCdO Spule: 12V DC = 275-ohm 44mA ( min 10V = max 20,4V ) Kontaktmaterial AgCdO  Kontakte 1xUM ( 1x Wechsler ) Kontaktbelastbarkeit: Ohmsch bis 250VAC 10A bzw. max 380VAC 7,5A bzw. 30Vdc 10A ( max 125Vdc ) Ohmsch bis 125VDC  5A bzw. max bis 30VDC 10A ( max 125Vdc ) Induktiv bis 250VAC 7,5A bzw. 30Vdc 5A Schaltleistung bei ohmschen Lasten: 2500VA / 300W bei DC Schaltleistung bei induktiven Lasten: 1875VA / 150W bei DC Kontzakt-Widerstand: 30mOhm Settime Operate: 15ms Rückfallzeit:5ms Abmessungen: 29x13x25,5mm (LxBxH) Temperatur Einsatzbereich  -40 bis +70° C Pinlayout: siehe weitere Bilder Montage durch direktes Einlöten in die Leiterplatte (PCB) oder durch Printfassung 47-827-00080 oder Steckfassung 47-827-00030 Zusatzinformation ( Erhältliche Ausführungen ) Bst Nr 47-826-01100 = 12V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00025 = 12V DC Relais mit 2x Wechsler-Kontakten ( 2x UM ) Bst Nr 47-826-00970 = 24V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00980 = 24V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )

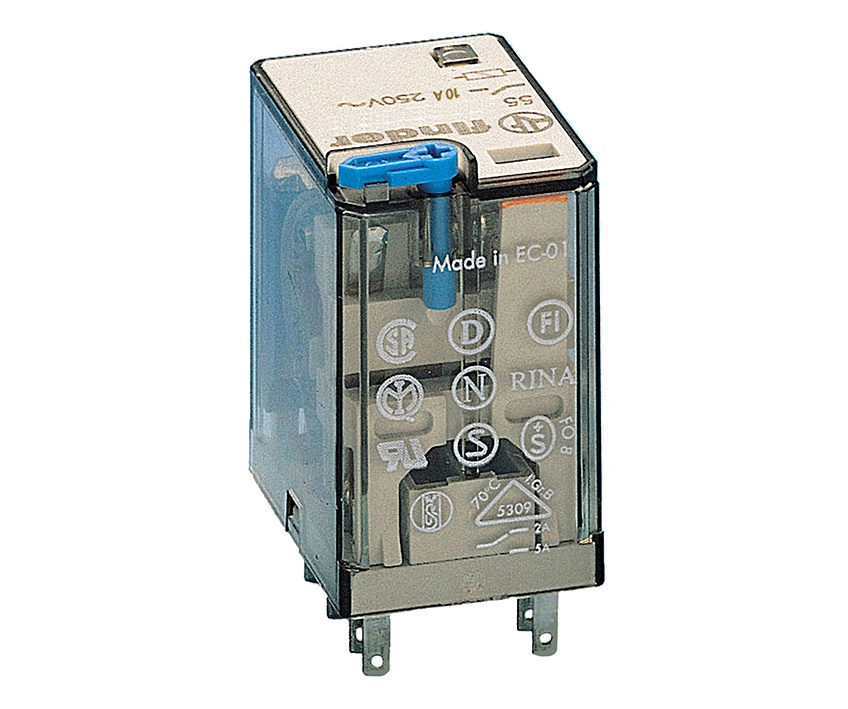

Finder Steckrelais 12VDC (Gleichspannung) der Spule Printversion bzw. Steckkontakt  in verb. mit passenden Sockel mit Blockierbare Prüftaste Spulen-Spannung: 12VDC (9,6-13,2) Widerstand, Spule:  140ohm 86mA Kontaktbelastbarkeit max.:10A Kontakte bis 250Vac / max. 400VAC 2 Wechslerkontakte 2xUM Material, Kontakt-:Silber/Nickel Länge: 27.5mm Breite: 20.7mm Höhe: 37,7mm  Gewicht: 30g

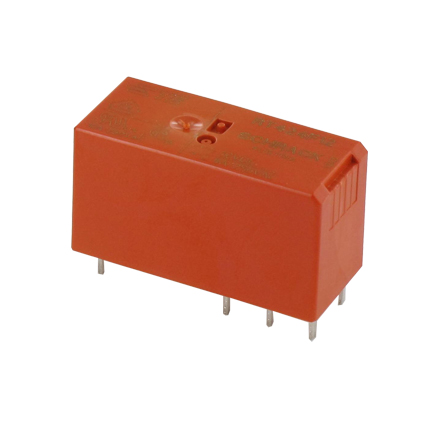

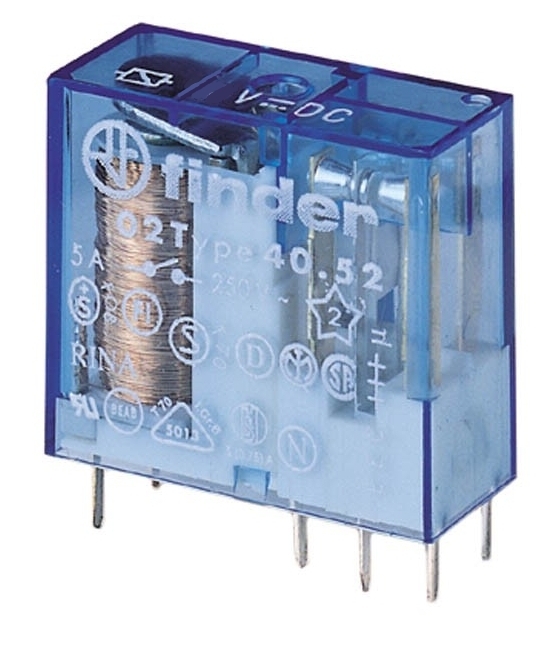

12V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 12V DC Relais Für Leiterplatte oder Fassung  Spule: 12V (DC) Spule: 220-Ohm = 55mA ( Einsetzbar im Arbeitsbereich 8,8...18V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A bis  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar  Ansprech-/Rückfallzeit = 7/3ms  8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi   Abmessungen: B:29mm H:25mm T:12,4mm  Raster Längs = 5,0mm / Quer = 7,5mm  ( siehe auch Zeichnung weitere Bilder )  Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch  5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht   Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C  Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung  AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele )  Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

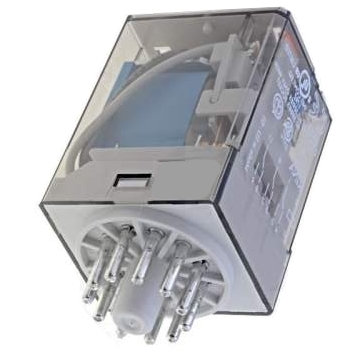

12V Relais Steckrelais mit 3x Wechslern (3xUM) 12V Relais (Spule) mit Prüftaste und Schaltstellungsanzeige 11-poliger Sockel Kreisrund (2x Spule 9x für 3 Wechsler) Spule: 12V (DC 9,6...13,2V) Spule: 110-Ohm Strom: 109mA 1,3W Kontakte 3x Wechsler = 3xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: Dauerstrom max 10A / max Einschaltstrom: 20A Kontakte Nennspannung 250V max. Schaltspannung Kontakte : 400VAC bei Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,37kW Min. Schaltlast Kontakte mW (V/mA) = 500mW (10V 5mA) bei DC Einsatz 30VDC 10A / 110VDC 0,4A / 220VDC 0,15A Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+70°C Nicht Waschdicht Relais Schutzart: RT-I Ansprech-/Abfallzeit: 11/4ms Mech. Lebensdauer: 20 x 10_6 (AC) - 50 x 10_6 (DC) Abm.: B:36,4mm T:32,5mm H:54,2mm / Höhe mit Steckk.: 66,8mm Passende Relais - Fassung: 47-827-00010 ( Rundsockel ) siehe Zubehör-Register

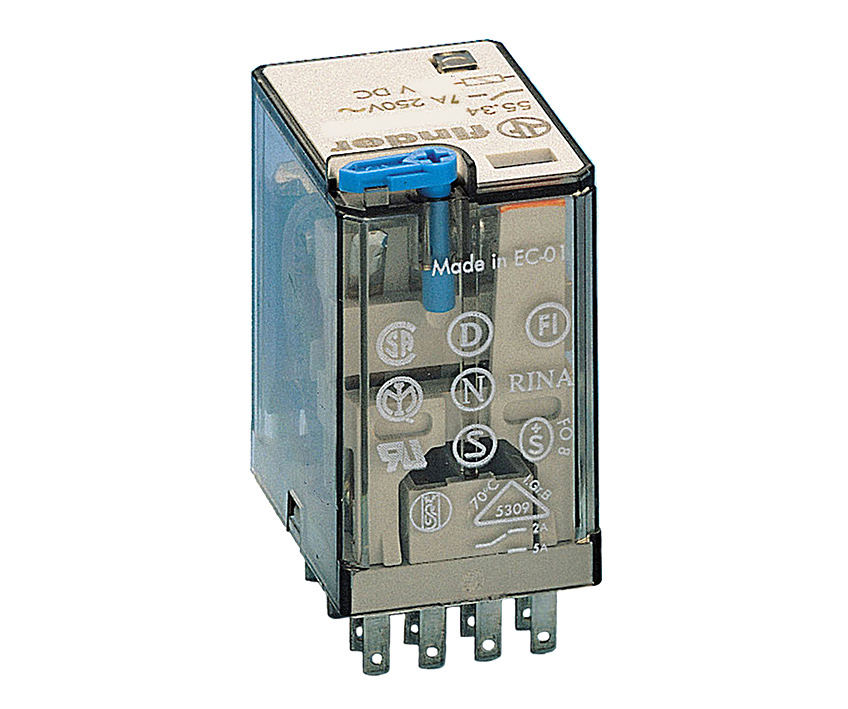

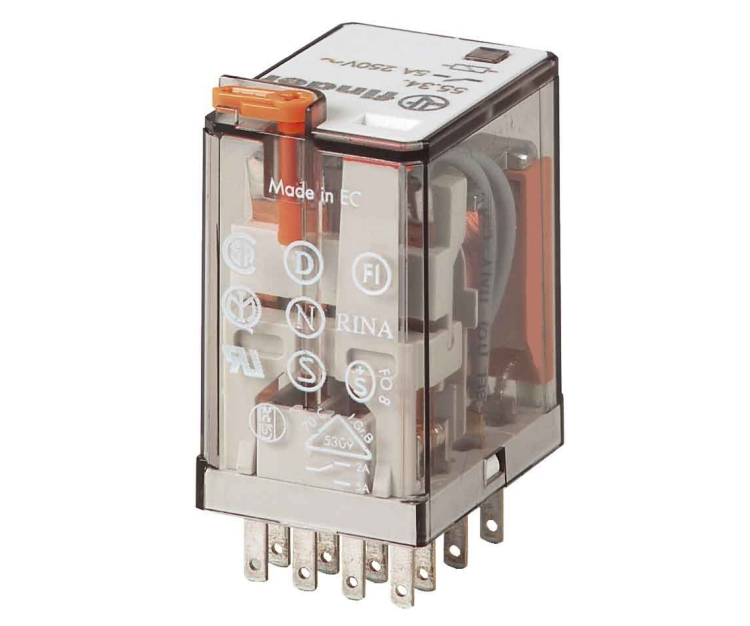

 12V Relais mit 4 Wechslerkontakten   Leistungsrelais Steckrelais mit 14 Kontakten (  Industrie-Miniatur-Relais )   Spule: 12V DC Gleichspannung / 140-Ohm = 83mA  4x Wechlerkontakte = 4xUM Kontaktbelastbarkeit: je Kontakt 7A Einschaltstrom 15A / bis 250V (ac) nicht Waschdicht Abmessungen: B:28mm H:37mm T:20,7mm Steckfassung optional erhältlich erhältlich = 47-827-00090 oder 47-27-00110 oder 47-727-00120 siehe Zubehör-Reiter           weitere Technische Daten:    Anschluss Steckanschluss 2 mm Ansprechzeit 11 ms Art Steck- / Printrelais Betriebsspannung  230 Vac Betriebstemperatur -40 °C - 85 °C Max. Dauerstrom = 7A /max. Einschaltstrom 15A Max. Schaltleistung AC1 = 1705VA Max. Schaltleistung AC15 (230 V AC) 350VA 1-Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,125kW Max. Schaltstrom DC1: 30V 7A / 110V 0,25A / 220V 0,12A Farbe transparent Funktion 4x Wechsler Höhe 37,2 mm Länge 27,7 mm Breite 20,7 mm Material (Anschluss) AgNi Polzahl  4 Schaltspannung ≤ 250 Vac Schaltstrom ≤ 15 A Schutzart  RT I Spannungsfestigkeit 3,6 kV Zulassungen Ance, CSA, D, Fi, GOST,IMQ, Lloyds, N, RINA, S, cURus, NF,  Spulenbemessungsleistung  ≤ 1 Wdc Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung   AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last

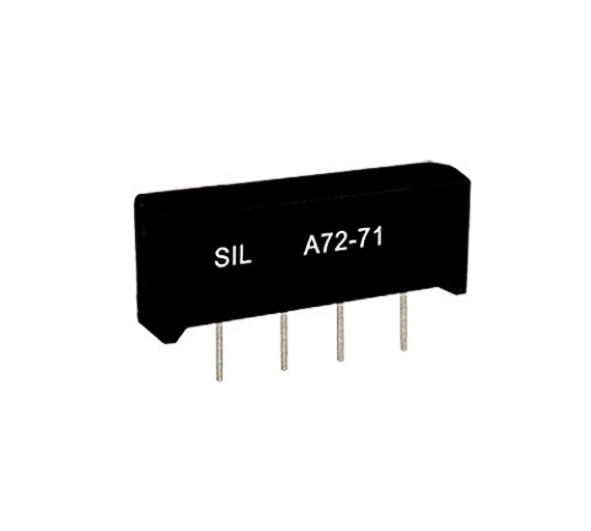

12Volt Relais Minirelais Platinenrelais SIP SIL Reed Relais 1xEIN Schliesserkontakt 1,25A Spule 12V DV (min: 8,4V max. 16V)  Spule = 1000-Ohm = 1Kohm  Kontakt: 1x Schließer (monostabil) Relais galvanisch getrennt ( Spule zu Kontakt )  Kontakt Schaltleistung bis max.: 1,25A max. 200Vdc (P = Leistung bis max: 20W) Abm.: L: 19,8mm x B: 5,08mm H: 7,8mm (  ( Siehe auch weitere Bilder Zeichnung )  Printversion: RM 5,08mm SIL Reed Relais mit international üblicher Pinbelegung. Reduzierter Platzbedarf verglichen mit DIP Relais um 50%.  SIL Reed Relais auch als HF Version verfügbar, u.a. für die Messgeräteprüfung mit Schaltsignalen (DC) bis 1,5 GHz. Optional erhältlich mit einer Isolationsspannung von 4kVDC, Diode und magnetischer Abschirmung.

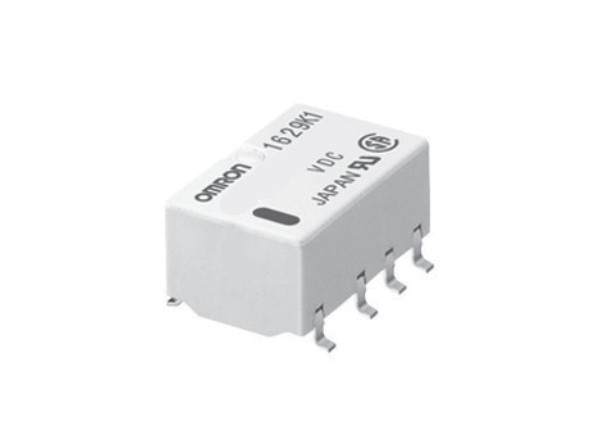

12V SMD Relais Monostabil mit 1x Spule ( Wicklung ) Auch Ultraschallwaschbar. Für Einbau in gedruckte Schaltungen Platinen usw. Ideal auch die Reparatur von Platinen, Steuerungen aller Art. SMD Relais für Reflow und Handlöten geeignet Technische Daten: Spule: 12V DC Nennspannung Einsatzbereich: min 9,6V .... max 21,6V Leistung: 100mW Spule: 1350-Ohm ( 1,35 Kohm ) ( Strom 9,1mA) Monostabiler Kontakt 2x Wechsler Kontakt 2x UM Material der Kontakte Goldplattierte Silberkontakte für hohe Zuverlässigkeit Kontaktbelastbarkeit bis 1A bis 125V-AC oder 60V-DC Schaltleistung: 60W bei Gleichstrom Schaltleistung: 125VA bei Wechslstrom Ansprechzeit: 1ms Rückfallzeit: 0,35ms Prüfspannung: 1500V AC eff Temperatur Einsatzbereich: -40...+70°C Kontakte SMD 8-polig Rastermaß: 5,08mm / SMD Kontaktbreite 1,19mm Abmessungen: L: 10,0mm T: 6,5 H: 5,2mm

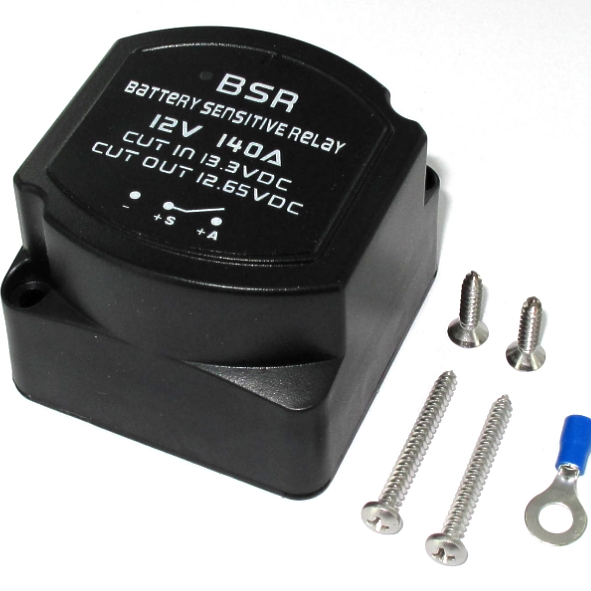

140A Batterie Trennrelais Autobatterie Relais PKW BOOT CAMPING WOHNMOBIL Automatisches Batterie-Trennrelais + Mit den Ladestromverteilern unkompliziert zwei Batterien gleichzeitig laden. Optimal für begrenzte Motorräume bei gleichzeitiger Erbringung der benötigten Leistung. Vollautomatisches Batterietrennrelais 140/170A Batterie Trennrelais Autobatterie Relais PKW Transporter BOOT WOHNMOBIL usw elektronisches Batterietrennrelais ( Leistungsrelais mit Steuerplatine ) Zum gleichzeitigen Laden 2er Batterien ( für CAN-Bus Fahrzeuge geeignet ). Das spannungsabhängige Relais (BSR bzw. VSR) erlaubt es, zwei Batterien gleichzeitig zu laden. Wird bei laufendem Motor eine Spannung von über 13.3-13,5 Volt erreicht, zieht das BSR bzw VSR an und die Zweitbatterie wird zusätzlich zur Primärbatterie geladen. Schaltet man den Motor aus, so fällt die Bordspannung unter 12.6-12,8 Volt und das BSR trennt die Anlasserbatterie von der Zweitbatterie. Das System verhindert, dass sich die Anlasserbatterie entlädt und schützt empfindliche Elektronik die an der Sekundärbatterie angeschlossen ist vor Spannungsspitzen, die beim Starten des Motors entstehen können. Es dient unter anderem dazu die zweite Batterie von der Starterbatterie im Stillstand zu trennen, auch bestens geeignet bei einem Soundsystem eine Zusatzbatterie zu installieren. Vielseitg verwendbar. KFZ, Boot, Wohnmobile, KFZ usw.Zum gleichzeitigen Laden von 2 Batterien. Das Relais schaltet an, wenn 13.5V erreicht sind ( laufender Motor ) und schaltet bei 12.5V ab.Somit wird die Entladung der Primärbatterie vermieden.Empfindliche Elektronik wird vor Spannungsspitzen oder Unterspannung geschützt. max Schaltlleistung 140ATechnische Daten: Bauart Wassergeschützt vergossen Schaltleistung Kontakt 140A bei Systemspannung 12V/24V kurzfristige Spitzen-Belastung des Kontaktes max 170A DC 12V/24VStromaufnahme: 320mA (nur wenn Relais Ein) Kontakt Schliesser Einschaltung: 13,5V DC Abschaltung: 12,55V DC Anschlüsse: 3 2x M6 Gewindebolzen ( 5,8mm ) 1x Schwarz = ( - ) Massekontakt Befestigung durch 4 Bohrungen Bodendeckel öffenbar darunter Anschlüsse Abmessungen: 67mm x 67mm H: 54mm

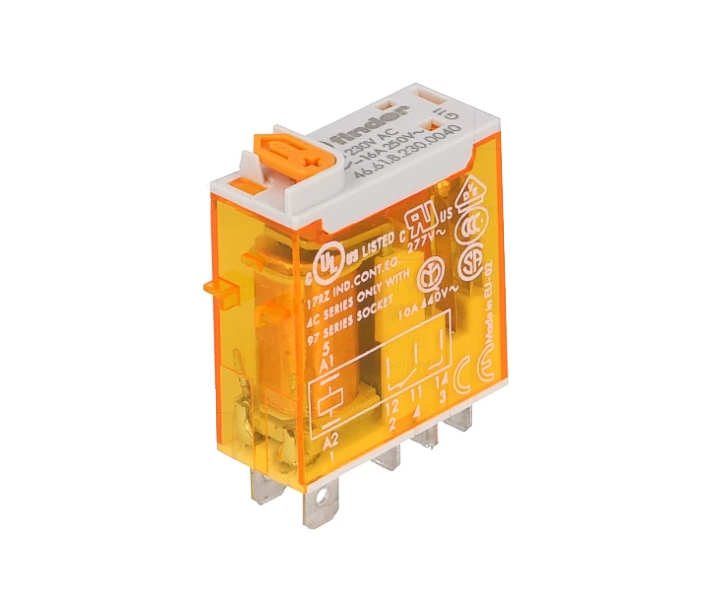

230V Relais AC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V  Serie 4661 220VAC Relais mit Kontakten über 4,8mm Flachsteckhülsen ( Faston-Anschlüsse ) oder Montage in passender Fassungen Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Pin 4+3 = Schliesserkontakt / Pin 4+2 = Öffnerkontakt ( siehe auch Zeichnung weitere Bilder )  Technische Daten: Industrie-Miniatur-Relais mit 4,8mm Steckanschlüssen 230VAC Spulen für AC und DC sensitiv (500mW) blockierbare Prüftaste und mechanische Anzeige Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Spule 230VAC mit 5mA = 28KOhm ( Range 184...253VAC) Sichere Trennung zwischen Spule und Kontaktsatz   nach EN 50178, EN 60204 und EN 60335 6kV (1,2/50us), 8mm Luft- und Kriechstrecke Kontaktmaterial Standard AgNi  Ansprech-/Rückfallzeit 15ms / 5ms  Potentialfreier Wechslerkontakt integriert  1xUM = 1x Wechsler 16A 230VAC ( Kurzfristig 25A) Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-15 = max. 750VA Schaltleistung DC-1 = max. 12A bis 30VDC  Relaisschutzart : RT-II Überspannungskategorie III Spannungsfestigkeit 2000VAC EMV - Störfestigkeit des Ansteuerungskreises (Spule) Burst A1-A2 = Klasse-4 ( 4kV ) Schockfestigkeit 20g Wärmeabgabe an die Umgebung 0,6-2W Betriebstemperaturbereich: -40...+70°C Abmessungen: H: 32,8mm B: 12,4mm T: 29mm ( siehe auch ewitere Bilder Zeichnung )   Optional erhältlich hierzu ( siehe im Zubehör-Register ) :  4,8mm Flachsteckhülsen

230V Steckrelais für Hutschienenfassung oder auch für Leiterplatten verwendbar 8 Pins bzw. Kontakten, aber nur 1x Wechsler = 1xUM Spule: 230V (AC) Spule: 27 Kohm 8,5mA Kontakt: 1x UM = 1x Wechslerkontakt Kontaktbelastbarkeit: bis 16A 250VAC bis 4000VA Kontaktmaterial: AgCdO = Silber-Cadmium Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Abmessungen: B:29mm H:25mm T:12,3mm Passende Print- oder Hutschienenfassungen siehe (Zubehör-Register) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )

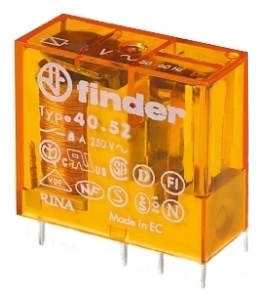

230V Relais Leiterplatten oder auch als Steckrelais verwendbar ( 2xUM = 2x Wechslerkontakte )  230V Relais (AC Spule)  8 Pins bzw. Kontakte (2x Spule 6x für Wechsler) Spule: 230V Einsatzbereich 184...253VAC 50Hz  Spule: 27kOhm Strom: 5mA (Nenn) max. 8,5mA Kontakte 2x Wechsler = 2xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar  Ansprech-/Rückfallzeit = 7/3ms  Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C  nicht Waschdicht Relais Schutzart: RT-II ( nicht waschdicht )  Lötfest 260°C (5sek) Ansprech-/Abfallzeit: 7/3ms Mech. Lebensdauer: 10 x 10_6 Abmessungen: B:29mm H:25mm T:12,3mm Zusatzinformation: Neu dieses Relais ist nun auch mit vergoldeten Kontakten (AgNi+AU) erhältlich Bst.Nr.: 47-826-00022 Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung   AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last  passendes Zubehör siehe im Zubehör Register ( Beispiele )   Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

230V Relais Leistungsrelais bzw Steckrelais  230VAC Relais Steckrelais mit 3x Wechslern (3xUM) mit Prüftaste und Schaltstellungsanzeige 11-poliger Sockel Kreisrund (2x Spule 9x für 3 Wechsler) Spule: 230V (AC 184...253V) Spule: 7250-Ohm Strom: 10,5mA 2,2W Kontakte 3x Wechsler = 3xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: Dauerstrom max 10A / max Einschaltstrom: 20A Kontakte Nennspannung 250V max. Schaltspannung Kontakte : 400VAC bei Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,37kW Min. Schaltlast Kontakte mW (V/mA) = 500mW (10V 5mA) bei DC Einsatz 30VDC 10A / 110VDC 0,4A / 220VDC 0,15A Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+70°C nicht Waschdicht Relais Schutzart: RT-I Ansprech-/Abfallzeit: 11/4ms Mech. Lebensdauer: 20 x 10_6 (AC) - 50 x 10_6 (DC) Abm.: B:36,4mm T:32,5mm H:54,2mm / Höhe mit Steckk.: 66,8mm Passende optionale Relaisfassung: 47-827-00010 ( Rundsockel ) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )

230V Relais mit 4 Wechslerkontakten Leistungsrelais Steckrelais mit 14 Kontakten (  Industrie-Miniatur-Relais )  Spule: 230V AC Wechselspannung ( 184-253VAC )   Spule = 17KOhm = 6mA  4x Wechlerkontakte = 4xUM Kontaktbelastbarkeit: je Kontakt 7A Einschaltstrom 15A / bis 250V (ac) Industrie-Miniatur-Relais nicht Waschdicht  Abmessungen: B:28mm H:37mm T:20,7mm Steckfassung optional erhältlich erhältlich = 47-827-00090 und 47-27-00110 siehe Zubehör-Reiter weitere Technische Daten:   Anschluss Steckanschluss 2 mm Ansprechzeit 11 msArt Steck- / Printrelais Betriebsspannung  230 Vac Betriebstemperatur -40 °C - 85 °C Max. Dauerstrom = 7A /max. Einschaltstrom 15A Max. Schaltleistung AC1 = 1705VA  Max. Schaltleistung AC15 (230 V AC) 350VA  1-Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,125kW Max. Schaltstrom DC1: 30V 7A / 110V 0,25A / 220V 0,12A Farbe transparent Funktion 4x Wechsler Höhe 37,2 mm Länge 27,7 mm Breite 20,7 mm Kontaktmaterial Standard und Material (Anschluss) AgNi Polzahl  4 Schaltspannung ≤ 250 Vac Schaltstrom ≤ 15 A Schutzart  RT I Spannungsfestigkeit 3,6 kV Zulassungen Ance, CSA, D, Fi, GOST,IMQ, Lloyds, N, RINA, S, cURus, NF,  Spulenbemessungsleistung  ≤ 1 Wdc Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung   AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last

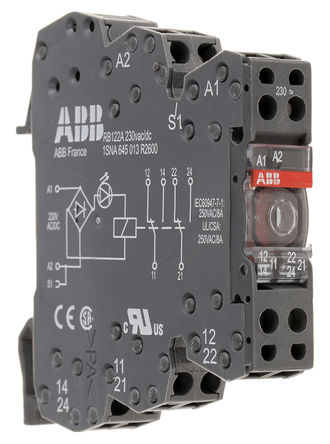

230V Relais geeignet für AC oder DC. Relaismodul mit 2-poligem Wechslerkontakt 5/8A  und SATUS LED Anzeige DIN-Schiene Hutschiene  230V Relaismodul mit integrierter Status LED 2-poliger Wechsler Kontaktbelastbarkeit jeweils 5/8A  Montage Befstigung an 35mm DIN-Schiene Hutschiene  Schraubklemmeanschluss Grüne LED-Statusanzeige  Universal-Relais für elektrische Signalanpassung zwischen  der elektronischen Steuer , z.B. Speicherprogrammierbare  Steuerung, PC oder Feldbus, Systeme und der Sensor / Aktor-Ebene  kompakte Bauweise und Anschlussklemmen. Technische Daten: Eingangsspannung  230V-AC oder 230V-DC Einsatzbereich Range Eingang ( 200-253V AC oder 195...253VDC )  Verbrauch-Spule = 1,15W = 5mA  Schaltverhalten des Antriebs = monostabil üblichst  Kontakte: 2-poliger Wechsler ( 2x UM siehe auch Plan weitere Bilder )  Relaiskontakt Laststrom jeweils 5A  ( Peak 8A )  1mA...8A Belastbarkeit der Kontakte je 1500VA ( AC1 ) or 192W ( DC1 )  Relaiskontakte für Einsatz im Spannungsbereich  5V...12V...24V...48V...250V AC or DC  Isolation: 4000V RMS  Montage Typ    DIN-Schienen Hutschiene TS35  Anschluss Schraubkontakte 0,2...2,5qmm  Betriebstemperaturbereich -20°C .....+70°C Einschaltzeit    6ms / Abschaltzeit    15ms Schutzgrad IP20 NEMA1  Abmessungen    70 x 12 x 75mm Länge 70mm  / Tiefe    12mm / Höhe    75mm

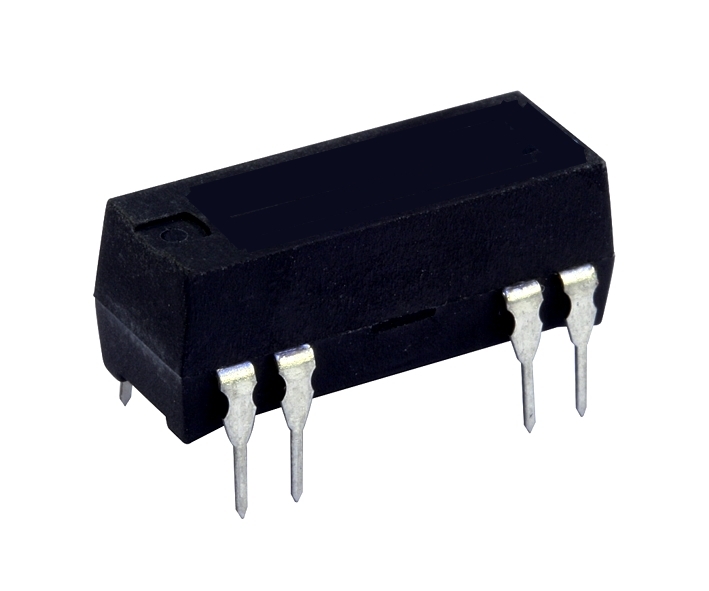

24V DIL Relais bzw. DIP Reedkontaktrelais im DIP-Gehäuse Flachprofil mit einem Schließer, ohne Diode Eigenschaften: 1 Schließer · umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 24Vdc 2000-Ohm = 12mA Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,5 ms Abfallzeit: 0,1 ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 15 W Schaltspannung, max.: 200 V DC Schaltstrom, max.: 1,0 A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung, min.: 250 V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

24V Relais 24V DIP Relais DIL Relais Platinenrelais Reedrelais im DIP Gehäuse mit Wechslerkontakt Flachprofil mit einem Wechsler, ohne Diode 1x Wechsler (1xUM) umpreßt · fluxdichte Ausführung zum Einstecken in eine 14-polige DIP-IC-Fassung geeignet RM:2,54mm TTL-Ansteuerung möglich Technische Daten: Spule 24Vdc (Uan: 16,8V max. 30V) 2000Ohm = 12mA Isolationswiderstand (Spule / Kontakt): 100GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms Abfallzeit: 1ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Schaltkontakt: Kontaktwiderstand: 150mOhm Schaltleistung, max.: 3 W Schaltspannung, max.: 175 V DC Schaltstrom, max.: 0,25 A Strom bei geschlossenen Kontakte 1,25 A Durchbruchspannung, min.: 200V DC Magnetsystem: Spulenausführung: ungepolt, monostabil

24V Relais 24V DIP Relais DIL Relais Platinenrelais Reedrelais im DIP Gehäuse Hochprofil mit einem Wechslerkontakt mit Diode ( Suppressor-Diode ) über Spule 1x Wechslerkontakt ( 1xUM = SPDT-CO ) umpreßt · fluxdichte Ausführung zum direkt verlöten auf Platine oder zum einstecken in eine 14-polige DIP-IC-Fassung geeignet Rasermaß = RM 2,54mm Klassische oder auch TTL-Ansteuerung möglich Ideal auch für die Reparatur von Platinen und Steuerungen aller Art  Ersetzt auch viele vergleichbare Modelle z.B. von HAMLIN HE721C2400, HE721C2410, ELEC-TROL RA30451241, ELEC-TROL RA30461241, ELEC-TROL RA30421241  HE116-ND, HE117-ND, Elfein, Meder, Günther, Siemens V23100-V4324-C010  usw.  Technische Daten: Spule 24Volt DC ( Uan: 16,8V max. 30V ) Spule = 2000-Ohm = 2Kohm = 12mA D = mit Diode über Spule = Pin2 = Kathode / Pin6 = Anode ( siehe weitere Bilder )  Isolationswiderstand (Spule / Kontakt): 100-GOhm Isolation (Spule / Kontakt): 1500 V DC Betriebstemperatur: - 20 ... + 70 °C Schaltzeit (inkl. Prellen): 0,7 ms Abfallzeit: 1,5ms Vibrationsfestigkeit (50 ... 500 Hz): 20 G Löttemperatur / -zeit: 260 °C / 10 s Angaben zum Schaltkontakt Kontaktwiderstand statisch : 150mOhm Schaltleistung Kontaktmax.: 10Watt  Schaltspannung, max.: 175V DC oder Peak AC mit 40% Übererregung Schaltstrom max.: 0,5A DC or Peak AC mit 40% Übererregung Transportstrom = Strom 1,0A bei geschlossenen Kontakte = 1,0A DC or Peak AC mit 40% Übererregung Abfallzeit gemessen ohne Spulenerregung = 1,5ms  Kapazität = Bezug 10kHz über offenem Kontak = 1pF Kapazität Spule/Kontakt = Bezug 10kHz über offenem Kontakt = 2pF Isolation Spannung Spule/Kontakt gemäß IEC 255-5 = 1,5KV DC  Isolation Widerstand Spule/Kontakt RH <45%, 200VDC Messspannung = 1,5TOhm Magnetsystem: Spulenausführung: ungepolt, monostabil Gehäusematerial mineralisch gefülltes Epoxy Anschlusspins CuFe2P verzinnt Magnetische Abschirmung nein Reach / RoHS Konformität ja Zulassung NRNT2.E156887

500A Hochleistungsschaltrelais für 24V Systeme in LKW / BUS / Boot / Caravan usw. Funktion 1x Ein/Aus 500A Dauerstrom 900A Spitzenstrom Relais für 24V Systemspannungen Ideal als 24V Trennrelais zwischen Haupt-, und Zweitbatterie usw. Anschluss des Hauptstromkreises über 2x M10 Gewinde Anschlüsse Bistabiles Hauptschalterrelais mit manueller Betätigung und potentialfreier Schaltung, Schutzart IP 66 Lieferung mit Steuerschalter Das bistabile Hauptschalt-Relais mit integrierter Ansteuerelektronik ermöglicht die komfortable ferngesteuerte Ein- und Ausschaltung der angeschlossenen Verbraucher von jeder beliebigen Stelle im Fahrzeug wie KFZ Bus Caravan oder Boot. Die integrierte manuelle Notbetätigung ermöglicht das Ein- und Ausschalten von Hand direkt am Relais. Dieses Relais benötigt zur Steuerung zwei Impulse: 1x zum Einschalten und 1x zum Ausschalten am einfachsten per optionalem Taster oder optionalem Paneltaster Nennspannung: 24V DC Spulenspannung (integrierte Steuerelelektronik) Bei 24V Ansteuerung ( 20-32VDC) Dauerstrom geleitet: 500A @ 20°C, 95qmm Überlaststrom: max 900A / 5sek. kurzfristiger Spitzenstrom: 2500A / 5sek. Stromaufnahme: 1mA Anschlussterminals: M10 Schraubkontakte Kontakte: A + B Hauptstomkreis 500A Steuerkreis über Kabellitze Schutzart IP66 Abmessungen: B: 139 x H 95 x T 53 mm Optionales Zubehör siehe (Zubehör-Register)   Dieses Hochleistungsrelais ist wie folgt erhältlich :  Bst Nr 47-826-00176 = 12V Ausführung    Bst Nr 47-826-00177 = 24V Ausführung

24Volt 45A Minirelais voll gekapseltes 24V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE 3-1393278-7, Tyco, Potter&Brumfield, VKP35, Siemens  V23133A1022C133, 3-1393278-7 Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 24Volt DC ( Einsatzbereich 14,1....30V )  Spule 360-Ohm 0,066A = 66mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz bis 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

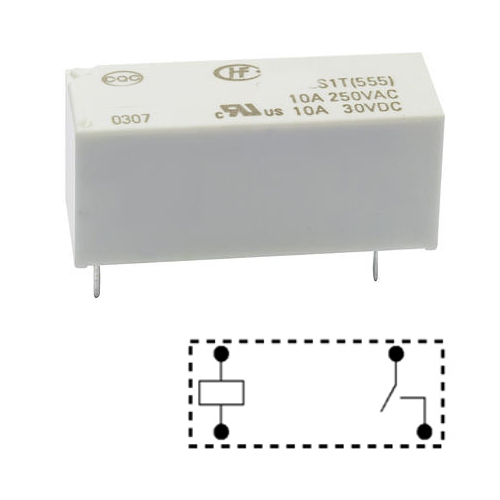

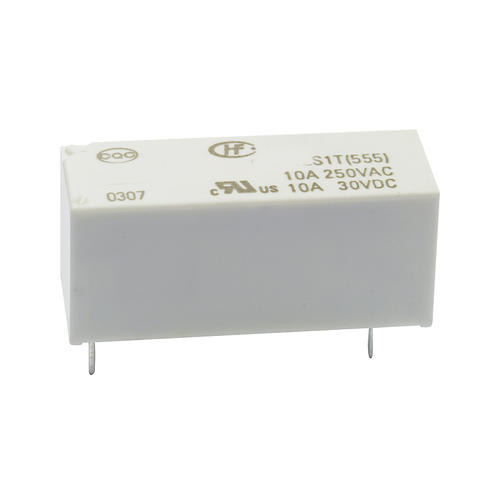

12V .... 24V Relais Ersatzrelais für die Platine PCB  Spule-Einsatzbereich: 12...24V (DC) 2350-Ohm  Spule einsetzbar im Bereich ( 12V...15V...19V...24V...28...36...48V ) Strombelastung bei 24V = 10mA / Strombelastung bei 12V = 5,1mA  Rated coil Power 220-290mW  Kontakt: 1x EIN = 1x Schliesserkontakt  Kontaktbelastbarkeit: bis 10A 250V AC  2500VA  Dielectric Strength coil-contakt circuit 5kV / 8 mm coil-contact Reinforced insulation ( Protection Class II ) Plastic materials according to IEC60335-1 Temperatureinsatzbereich -40...+85°C  Vibrationsfest bis 5G Abmessungen siehe auch weitere Bilder Zeichnung  Aussenabmessungen  B: 28,5mm T:10,1mm H:12,3mm RM: Quer: 7,62mm - Längsrichtung: 18,9...19,0mm / 5,04mm Achtung bitte messen Sie ihr Pinlayout von dem zu ersetzenden Platinenrelais zuvor nach ! und vergleichen Sie es mit unserer Zeichnung ( Bild-2 das ist der Lieferzustand )  Es gibt bedingt ! * noch alte Ausführungen von Schrackrelais mit RM3,2mm !  aus der unten stehenden Ersatz Relaisliste von Schrack mit RM3,2mm statt RM5,04mm das wir liefern ! ggf. nehmen sie einen 1,5mm Platinenbohrer und Bohren den einen Pin auf der Platine um - dann geht es auch ! Ersatzrelais für die Reparatur von Steuerungen aller Art Zusatzinfo ersetzt unter anderem Relais div Hersteller mit Sonderabmessungen / Sonder Rastermaß 19mm ( Spule zu Kontakt )  Ersetzt bedingt ! * unter anderem  ELESTA SVR432 ... in Buderus Heizungssteuerung RM3-M006 11250400402837 sowie Buderus Modul 004, M004, 6 DIP Kesselkreisregelung, Ecomatic 3000 Regelung Schrack Tyco RY530012 ( mit 630-Ohm ) Schrack Tyco RY531012 ( mit 630-Ohm )   Schrack Tyco RY532012 ( mit 630-Ohm ) Schrack Tyco RY533012 ( mit 630-Ohm )  Schrack Tyco RY530024 ( mit 2350-Ohm ) Schrack Tyco RY531024 ( mit 2350-Ohm ) Schrack Tyco RY532024 ( mit 2350-Ohm ) Schrack Tyco RY533024 ( mit 2350-Ohm ) Schrack Tyco RY-II Serie mit 12V 15V 19V 24V u.v.w.m. Schrack Tyco RYA30012 (  627-Ohm ) Schrack Tyco RYA31012 (  627-Ohm ) Schrack Tyco RYA32012 (  627-Ohm ) Schrack Tyco RYA33012 (  627-Ohm )  Schrack Tyco RYA30015 ( 1150-Ohm )  Schrack Tyco RYA30019 ( 1400-Ohm )  Schrack Tyco RYA30024  ( 2350-Ohm ) Schrack Tyco RYA31024  ( 2350-Ohm ) Schrack Tyco RYA32024  ( 2350-Ohm ) Schrack Tyco RYA33024  ( 2350-Ohm )  Schrack Tyco RY211024 ...  u.v.w.m. mit selben Pin-Layout  Zusatzinformation:  Weitere andere Bauform von 24V Relais zur Buderus Steuerung Serien  = Nr   47-826-00365  oder  47-826-04500 ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel unten )

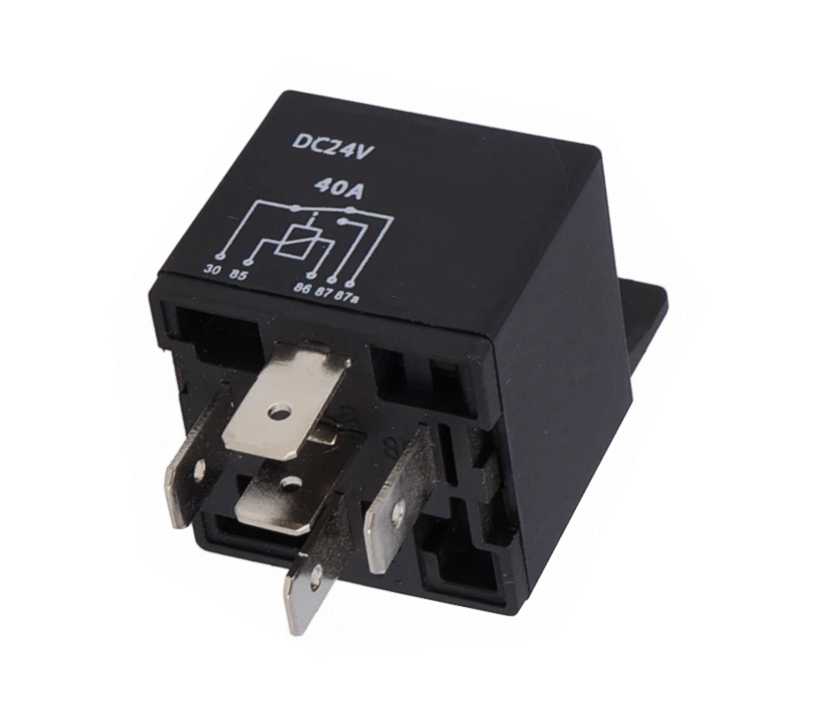

24V LKW Relais für das 24V Boardnetz im Transporter, LKW, Traktor, Agrar.. Landw.Maschinen.. Caravan, Bus, Boot etc. Universal 24V Relais mit Befestigungs-Lasche ersetzt bedingt unter anderen auch V23134-A53-X99 u.v.w.m. selber Bauart je nach Ausführung ggf. Lasche kurz weg machen  Anschlüsse über 6,35mm Steckhülsen oder Relaisfassung ( siehe im Zubehör-Register z.B.47-827-00200 )  Technische Daten: 24V KFZ-Relais ( 16-32V ) Nennschaltstrom: 40A Peak mit 1x UM = 1x Wechsler-Kontakt. Relais mit Befestigungs-Lasche Befestigungsbohrung: ca. 6mm Anschlüss über 6,35mm Steckhülsen bzw. übliche  Relaisfassung. Spule: 24V DC max. 31,2Vdc ( Uan = min 16V ) Spule = 320ohm 75mA ( Ersetzt somit auch alle Relais im Range 268-398ohm ) Ansprech-/Abfallzeit, max.: 7/5ms Schaltkontakt : Schaltstrom typisch 40A  Schaltspannung, max.: 75V DC Prüfspannung Spule/Kontakt: 500V AC Kontaktmaterial: AgSnO2 Kontaktbelegung typisch KFZ-Relais : 24V Spule: 85(-) und 86(+) / Kontakt: Konrespond.:30 / Schliesser: 30 auf 87 / Öffner 30 auf 87a Betriebstemperaturbereich: -40....+85°C Abmessungen: Höhe Korpus ohne Kontakte: ca. 27mm / 29x29mm Gehäuse-Abm ohne Kontakte : 29x29x26,5m Relais mit Befestigungs-Lasche. Abm.: Höhe: ca. 27mm / Höhe mit Lasche: ca. 42mm / Breite: ca. 23mm / Befestigungsbohrung: ca. 6mm / Anschlüss über 6,35mm Steckhülsen oder Relaisfassung. Kontaktbelegung: 24V Spule: 85(-) und 86(+) Kontakt: Konrespond.:30  Kontakt: Schliesser: 30 auf 87 Zubehör siehe unter (Register Zubehör)

24V LKW Relais für das 24V Boardnetz im LKW, Caravan, Bus, Landwirtschaftliche Maschinen, Traktor usw.  Relais ohne Befestigungs-Lasche Universal 24V Relais ersetzt viele Typen u.a. auch V23234-A0004  Schlüssel A0004 = 24VDC Spule  Anschlüsse über 6,35mm Steckhülsen oder Relaisfassung  Technische Daten: 24V KFZ-Relais Universalrelais Nennschaltstrom: 50A mit 1x UM bzw. 1x Wechsler-Kontakt. Relais ohne Befestigungs-Lasche. Anschlüss über 6,35mm Steckhülsen oder Relaisfassung. Technische Daten: Spule: 24V DC Range 16-36V max.36Vdc / Uan ) Umin 16V / Spule 320ohm 75mA ( Ersetzt somit auch Range 239-780-ohm ) Ansprech-/Abfallzeit, max.: 7/5ms Schaltkontakt :   Schaltstrom, max.: 50A   Schaltspannung, max.: 75V DC   Prüfspannung Spule/Kontakt: 500V AC Kontaktmaterial: AgSnO2 Kontaktbelegung typisch KFZ-Relais : 24V Spule: 85(-) und 86(+) / Kontakt: Konrespond.:30 / Schliesser: 30 auf 87 / Öffner 30 auf 87a Betriebstemperaturbereich: -40....+85°C Abmessungen: Höhe Korpus ohne Kontakte: ca. 27mm / 29x29mm Gehäuseabm ohne Kontakte : 29x29x26,5m Zubehör siehe unter (Register Zubehör)

24V LKW Relais für das 24V Boardnetz im LKW, Caravan, Bus, Boot etc. 24V Relais mit Befestigungs-Lasche  Anschlüsse Last über 9,5mm Steckhülsen Anschlüsse Spule über 6,3mm Steckhülsen  Technische Daten: Spule: 24V DC max. 36Vdc (Uan: 15,6V) Spule: 320-Ohm = 75mA Belastbarkeit Kontakt: 70A Kontakt: 1x Schliesserkontakt bzw. 1x EIN-Kontakt  Kontakt: 30mOhm / Last bis 980W Shock Resistance: 20g Temperatureinsatzbereich: -40....+85°C Kontaktbelegung: 24V Spule: 85(-) und 86(+) Last-Kontakt: Schliesser: 30 auf 87 Ersetzt u.A auch TYCO: V23134-J / F4 und Omron: G8JE Abmessungen 29x29mm ( Korpus) Höhe: 26,5mm / Höhe mit Lasche: 43mm Höhe komplett mit Steckkontakten 58mm Zubehör erhältlich ( siehe Zubehör Register unten ) Bst Nr: 45-821-00290 = 9,5mm Flachsteckhülse Bst Nr: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert Rot Bst Nr: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau Auch als 12Volt 70A Relais erhältlich = Bst. Nr.: 47-826-00134

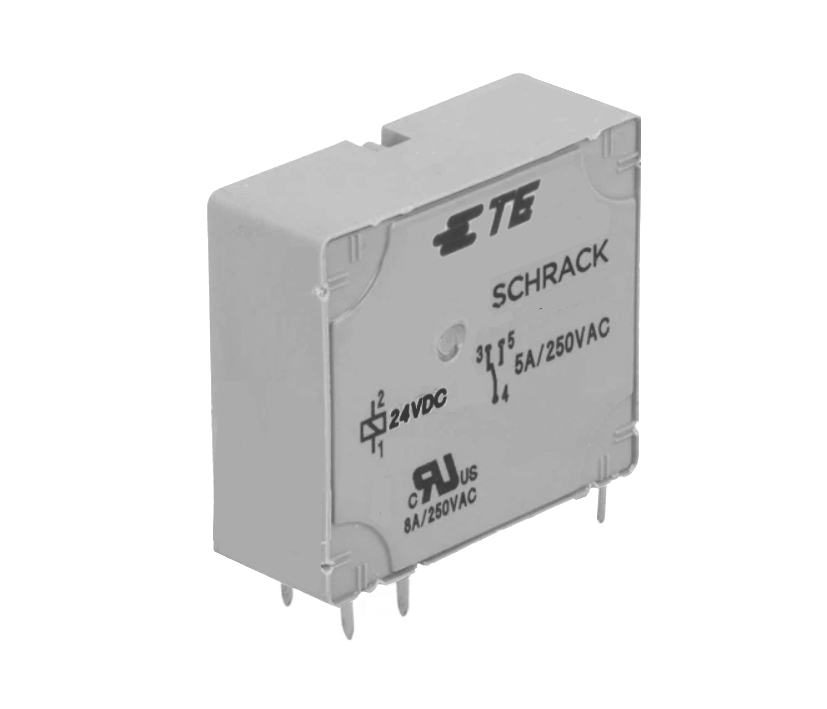

24V Relais ersetzt KR510024 / V23057-B0006-A101 / V23027X / RP10024S und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus usw.    Ersetzt Wallek / RP10024S / KR510024 / V23057-B0006-A101 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 24V (DC) mit 1200-Ohm  Spulenbereich: 16,6...31V DC Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material  AgNi20 ... AgNi0,15 Kontakt-Belastbarkeit: 5A 250V (AC) max. 1250VA Contact-Ratings nach IEC61810 = 5A 250VAC / nach UL508 = 8A 250VAC  Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Konttakt Öffner :     4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder ) Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Abmessungen: B:27,8mm H:24.5mm T:10.5mm Zeichnung Pinlayout und weitere Infos siehe weitere Bilder !  Dieses Profi-Relais-Serie ist erhältlich wie folgt :     Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ  Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC   Zusatzinformation:  Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000  = Nr 47-826-04510  ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel )  Zusatzinfo und Fragen eines Kunden :   In wie fern das das oben genannte als Ersatztyp eingesetz werden kann   1) vom Pinlayout aus  2) vom Rastermaß aus und der Kontaktbelegung  3) von den Abmessungen her  4) von der Schaltleistung des Kontaktes  5) von der Isolation her 4KV Coil-Kontakt her auch  Diese Relais von Siemens TE Tyco gibt es seit Jahrzehnten die Bezeichnung definiert  Bezeichnung V23057-Bxxx = B = vertical = stehend  Bezeichnung V23057-Axxx = A = horizontal = liegend z.B. A oder B dann Zahl 0002 = 12V / 0006 = 24V  / 0013 = 48V = Spulenspannung   Kontakte = A101 AGNi  / A102 AgNi / A201 AgNi / A202 AGNi / A901 AGSnO / A401 AgCdO zur Erklärung AgCd ist = Silber-Cadmium-Kontakt = Cadium ist verboten worden vom Material her, die Kontakte sind durch andere Materialen ersetzt worden , dadurch ersetzt es auch A401 aus der Vergangenheit

24V Relais Bistabil mit 2-Spulen ( Bistabil = an anlegen der Spannung an Spule-1 verhart dar Kontakt in einer Position / beim anlegen der Spannug an der zweiten Spule ( Spule-2 ) setzt der Kontakt um und verhart dann in dieser Position )  Printversion RM:5,0mm als für Platinen bzw. Leiterplatten  2 Wechslerkontakte = 2xUM Kontaktmaterial: AgNi 90/10 Nennspannung: 250V je Kontakt Nenn-Schaltleistung (ohm.Last) max. 8A 250VAC Schaltleistung, max. 2000VA Schaltleistung, max. 16Afür 4Sek Spulenausführung: 2x 24V Wicklungen, bistabil Spulen-Nennspannung: 24Vdc min Uan dc = 16,8V / Uab dc = 16,8V / I = 27mA Spulenwert: je 886-Ohm  Isolation (nach IEC 60664):C/250; B/400 Verschmutzungsgrad: 3 Überspannungskategorie: III Spannungsfestigkeit Spule/Kontakt: 5000Veff offener Kontakt: 1000Veff Luft- und Kriechstrecke: 10/10mm Temperaturbereich: -40...+85°C Vibrationsfestigkeit (30 ... 500 Hz):3/5G Abm.: L: 29mm H: 15,7mm B:12,7mm Zeichung Belegung siehe weitere Bilder

24V Relais Monostabil Einsatz Platinen, Leiterplatten oder auch Steckrelais mit 5 Kontakten 1x Wechsler Kontakt Kontakt bis 10A 250VAC  Schaltleistung 3000VA  Kontaktbelastbarkeit: 10A / 250VAC ( typisch ) Kontakt Schaltstrom 10A / Dauerstrom 12A / Einschaltstrom 20A ) Schaltsüpannung max AC = 400VAC Lötfest bis 260°C, 5sek Spule: 24V ( DC ) Spule: 900-Ohm / Range : 17,5-30VDC max 36VDCAbm.: B:29mm H:25mm T:12,4mmRelais Kontaktraster RM 3,5mm und 7,5mm ( siehe auch Zeichnung weitere Bilder )  1 Wechsler typischer Einsatz auf Leiterplatte, Platine oder auf Fassung Raster 3,5mm / 7,5mm 8mm Luft- und Kriechstrecke zwischen Spule und Kontakt: 6KV  Erfüllt EN 60335-1 / RoHS Ja Anforderungen an unbeaufsichtigte Hausgeräte (Glühdrahtprüfung)Relaisschutzart RT II - fluxdicht (Standard) Typischer Einsatz : + Medizin- und Zahnmedizin-Technik+ Bedienfelder+ Schaltschränke für elektrische Verteilungen+ Tür- und Toröffner+ Jalousien-Rollläden- und Fensterläden-Antriebe+ elektronische Baugruppen, Schaltanlagen, Platinen, Schaltschränke usw. Automaten

24V Relais mit 1x Wechsler 16A bis 250V ( 400VAC )  Leiterplatten oder auch Steckrelais  Spule: 24V DC mit 900-Ohm 26,66mA ( Einsatzbereich Spule Range 18...34V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V  Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW  Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei  Einzelphasen Motor bei 230VAC bis 0,55KW  Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen:  Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung  RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw. Optional erhältlich passende Fassungen siehe Zubehör Reiter unten:  Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten

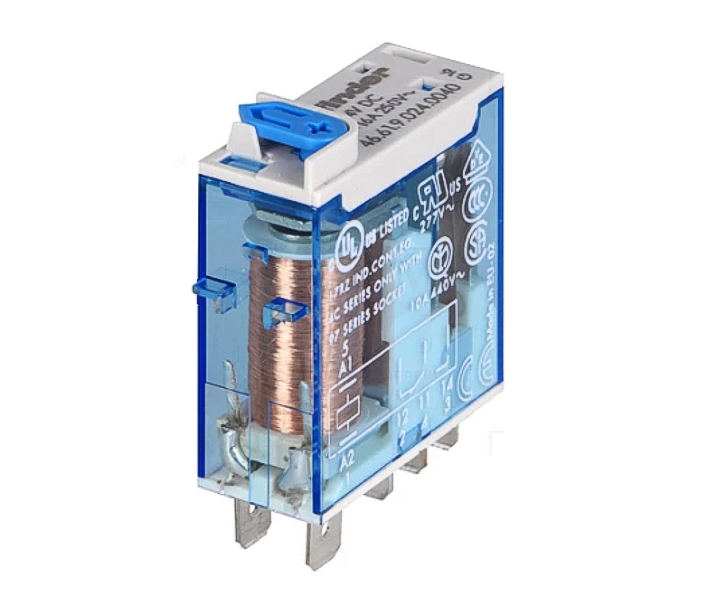

24V Relais DC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V  Serie 4661 24VDC Relais mit Kontakten über 4,8mm Flachsteckhülsen ( Faston-Anschlüsse ) oder Montage in passender Fassungen Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Pin 4+3 = Schliesserkontakt / Pin 4+2 = Öffnerkontakt ( siehe auch Zeichnung weitere Bilder )  24V Miniatur-Industrierelais mit DC Spule mit 4,8mm Flachsteckhülsen sowie 1xWechsler 16A 250V  Serie 4661 Technische Daten: Industrie-Miniatur-Relais mit 4,8mm Steckanschlüssen 24VDC Spulen (500mW) blockierbare Prüftaste und mechanische Anzeige Anschlüsse Relais 4,8mm x 0,5mm Flachsteckhülse oder löten oder Steckfassung Spule 24VDC mit 20mA = 1,2KOhm ( Range 17,5...26,4VDC) Sichere Trennung zwischen Spule und Kontaktsatz   nach EN 50178, EN 60204 und EN 60335 6kV (1,2/50us), 8mm Luft- und Kriechstrecke Kontaktmaterial Standard AgNi  Ansprech-/Rückfallzeit 15ms / 5ms  Potentialfreier Wechslerkontakt integriert  1xUM = 1x Wechsler 16A 230VAC ( Kurzfristig 25A) Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-1 = max. 4000VA Schaltleistung AC-15 = max. 750VA Schaltleistung DC-1 = max. 12A bis 30VDC  Relaisschutzart : RT-II Überspannungskategorie III Spannungsfestigkeit 2000VAC EMV - Störfestigkeit des Ansteuerungskreises (Spule) Burst A1-A2 = Klasse-4 ( 4kV ) Schockfestigkeit 20g Wärmeabgabe an die Umgebung 0,6-2W Betriebstemperaturbereich: -40...+70°C Abmessungen: H: 32,8mm B: 12,4mm T: 29mm ( siehe auch ewitere Bilder Zeichnung )   Optional erhältlich hierzu ( siehe im Zubehör-Register ) :  4,8mm Flachsteckhülsen

24V Relais OMRON Serie G2R1 Kontaktmaterial AgCdO Spule 24V DC Nennspannung ( Range 20...38V DC ) Spulenwert: 1100-Ohm = 1,1Kohm = 22mA Kontaktmaterial AgCdO  Kontakte 1xUM ( 1x Wechsler ) Kontaktbelastbarkeit: Ohmsch bis 250VAC 10A bzw. max 380VAC 7,5A bzw. 30Vdc 10A ( max 125Vdc ) Ohmsch bis 125VDC  5A bzw. max bis 30VDC 10A ( max 125Vdc ) Induktiv bis 250VAC 7,5A bzw. 30Vdc 5A Schaltleistung bei ohmschen Lasten: 2500VA / 300W bei DC Schaltleistung bei induktiven Lasten: 1875VA / 150W bei DC Kontakt-Widerstand: 30mOhm Settime Operate: 15ms Rückfallzeit:5ms Abmessungen: 29x13x25,5mm (LxBxH) Temperatur Einsatzbereich  -40 bis +70° C Pinlayout: siehe weitere Bilder Montage durch direktes Einlöten in die Leiterplatte (PCB) oder durch Printfassung 47-827-00080 oder Steckfassung 47-827-00030 Zusatzinformation ( Erhältliche Ausführungen ) Bst Nr 47-826-01100 = 12V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00025 = 12V DC Relais mit 2x Wechsler-Kontakten ( 2x UM ) Bst Nr 47-826-00970 = 24V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00980 = 24V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )111

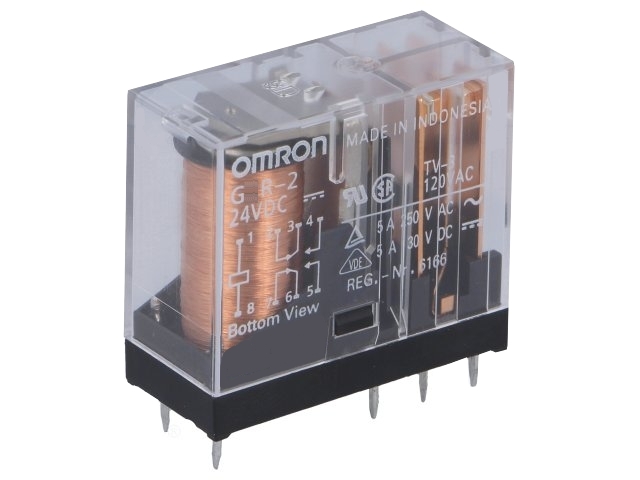

24V Relais mit 2 Wechslerkontakten ersetzt auch Wallek WPR 272024 und andere allek WPR 272024 u. andere Spule: 24V DC ( 21,8mA )  Spulenwiderstand 1,1KOhm Kontakte 2xUM ( 2 Wechslerkontakte ) Kontaktbelastbarkeit je Kontakt bis 250Vac 5A bzw. 400Vac 2A bzw. 30Vdc 5A Schaltleistung: 1250VA bei AC / 150W bei DC  Leistungsaufnahme: 530mW Abmessungen: 29x13x25,5mm (LxBxH) Umgebungstemp. -40 bis +70° C Ersetzt auch Wallek WPR 272024 und div. andereTypen

24V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 24V DC Relais Für Leiterplatte oder Fassung  Spule: 24V (DC) Spule: 900-Ohm = 27mA ( Einsetzbar im Arbeitsbereich 17,5...36V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A bis  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms  8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi   Abmessungen: B:29mm H:25mm T:12,4mm  Raster Längs = 5,0mm / Quer = 7,5mm  ( siehe auch Zeichnung weitere Bilder )  Ersetzt unter vielen weiteren Relais-Modelle auch Eberle D0409 03028 03 GrC/250 22-26V sowie V23037-A0005 usw. Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch  5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht   Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C  Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung  AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele )  Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

24V Relais Steckrelais mit 3x Wechslern (3xUM) 24V Relais (Spule) mit Prüftaste und Schaltstellungsanzeige 11-poliger Sockel Kreisrund (2x Spule 9x für 3 Wechsler) Spule: 24V (DC 19,2...26,4V) Spule: 445-Ohm Strom: 53,9mA 1,3W Kontakte 3x Wechsler = 3xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: Dauerstrom max 10A / max Einschaltstrom: 20A Kontakte Nennspannung 250V max. Schaltspannung Kontakte : 400VAC bei Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,37kW Min. Schaltlast Kontakte mW (V/mA) = 500mW (10V 5mA) bei DC Einsatz 30VDC 10A / 110VDC 0,4A / 220VDC 0,15A Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+70°C Nicht Waschdicht Relais Schutzart: RT-I Ansprech-/Abfallzeit: 11/4ms Mech. Lebensdauer: 20 x 10_6 (AC) - 50 x 10_6 (DC) Abm.: B:36,4mm T:32,5mm H:54,2mm / Höhe mit Steckk.: 66,8mm Passende Relais - Fassung: 47-827-00010 ( Rundsockel ) siehe Zubehör-Register
