10mm LED Blau Leuchtdiode LED 10mm Blau mit klarer Linse Gehäuse Linse klar Abstrahlwinkel: 20° Spannung 4V DC Strom: 30mA (25...35mA) Nennstrom:30mA  Blau: 470nm Helligkeit: 2500mcd bei 20mA Solange Vorrat reicht - Nachfolger = Nr 15-783-00935

10mm LED Blau Leuchtdiode LED 10mm blau klare Linse  Abstrahlwinkel 25 ° Anschluss THR Ausführung rund Ausrichtung radial Bauform 10 mm Betriebsspannung 2,9 V - 3,3 V Betriebsstrom (Nom.) 20 mA Betriebstemperatur -30 °C - 80 °C Farbe blau Helligkeit 1.800 mcd Linse wasserklar Wellenlänge 465 nm

10mm LED Gelb Leuchtdiode LED 10mm gelb  Gehäuse eingefärbt, diffus Abstrahlwinkel: 50° 2,5V Strom: 20mA (15...25mA) In:20mA Gelb: 590nm Helligkeit: 70mcd bei 20mA Solange Vorrat reicht *** Nachfolger 10mm LED mit klare Linse *** z.B. Nr 15-783-00545

10mm LED Gelb Leuchtdiode LED 10mm gelb klare Linse Abstrahlwinkel 25 ° Anschluss THR Ausführung rund Ausrichtung radial Bauform 10 mm Betriebsspannung 1,9 V - 2,3 V Betriebsstrom (Nom.) 20 mA max 25mA  Betriebstemperatur -30 °C - 80 °C Farbe Gelb Helligkeit 1.800 mcd Linse wasserklar Wellenlänge 588 nm

10mm LED Grün Leuchtdiode LED 10mm grün klare Linse Abstrahlwinkel 25 ° Anschluss THR Ausführung rund Ausrichtung radial Bauform 10 mm Betriebsspannung 1,9 V - 2,3 V Betriebsstrom (Nom.) 20 mA max 25mA  Betriebstemperatur -30 °C - 80 °C Farbe Grün Helligkeit 1.200 mcd Linse wasserklar Wellenlänge 570nm

10mm LED Rot Leuchtdiode LED 10mm rot klare Linse Abstrahlwinkel 25 ° Anschluss THR Ausführung rund Ausrichtung radial Bauform 10 mm Betriebsspannung 1,9 V - 2,35 V Betriebsstrom (Nom.) 20 mA max 25mA  Betriebstemperatur -30 °C - 80 °C Farbe rot Helligkeit 1.600 - 1.800 mcd Linse wasserklar Wellenlänge 628 nm

10mm LED Weiss Leuchtdiode LED 10mm weiss klare Linse Abstrahlwinkel 25 ° Anschluss THR Ausführung rund Ausrichtung radial Bauform 10 mm Betriebsspannung 2,9 V - 3,3 V Betriebsstrom (Nom.) 20 mA max 25mA  Betriebstemperatur -30 °C - 80 °C Farbe Weiss  Farbtemperatur 5500 - 6500K ( Kaltweiss )  Helligkeit 2.800 mcd Linse wasserklar

10mm LED Weiss Leuchtdiode LED 10mm Weiss  Gehäuse Linse klar Abstrahlwinkel: 20° Spannung: 4V Strom: 30mA (25...35mA) Nenn:30mA Helligkeit: 6500mcd bei 20mA Solange Vorrat reicht

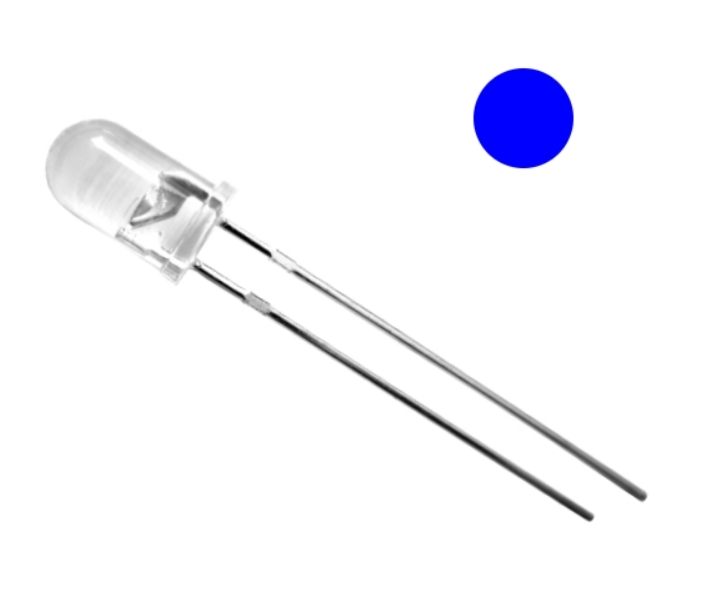

12V 5mm LED Blau klares Gehäuse 5mm LED mit integriertem Vorwiederstand für Einsatz 12V typisch  Spannung 12Vdc (10-15V) eingebauter Strombegrenzungswiderstand Linse Blau glasklares Gehäuse UV Resistant Epoxy Helligkeit 1560...2180mcd Stromaufnahme: 10-15mA Leistung: 225mW ( PD ) Imax: 15mA / Reverse Voltage VR = 5Volt Wellenlänge: 465-475nm Abstrahlwinkel: 30° Spot Abmessungen: Korpus Durchmesser 5mm / Korpus Länge: 8,7mm / RM Pins: 2,54mm / Pinlänge: 26mm Temperatur Einsatzbereich: -30...+85°C Reach und RoHS bestätigt

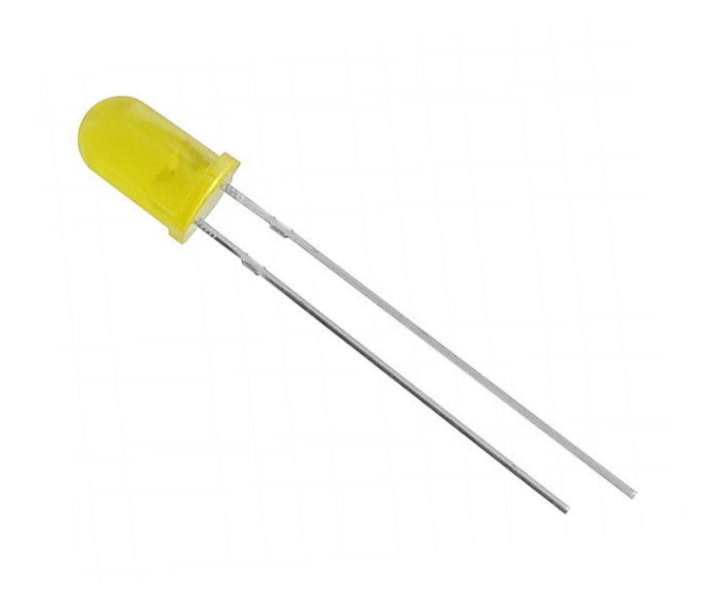

12V 5mm LED Gelb diffus 60°  5mm LED mit integriertem Vorwiederstand für Einsatz 12V typisch  Spannung 12Vdc (10-15V) eingebauter Strombegrenzungswiderstand Linse Blau glasklares Gehäuse UV Resistant Epoxy Helligkeit 130mcd ( 100-135mcd je nach Spannung 10-15V  Stromaufnahme: 10-12mA  Imax: 15mA Wellenlänge: 585-595nm Abstrahlwinkel: 60° Spot Abmessungen: Korpus Durchmesser 5mm / Korpus Länge: 8,7mm / RM Pins: 2,54mm  Temperatur Einsatzbereich: -30...+85°C

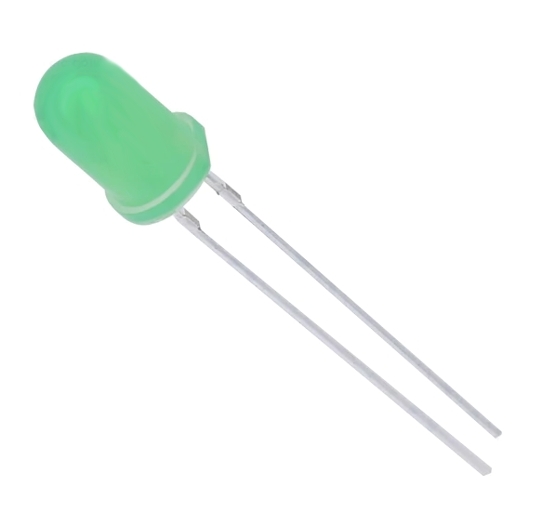

12V 5mm LED Grün diffuses Gehäuse 5mm LED mit integriertem Vorwiederstand für Einsatz 12V typisch  Spannung 12Vdc ( 5,5-15V) eingebauter Strombegrenzungswiderstand Einsatz typisch 12VDC DC-ForwardVoltage max 20V Linse diffuses Gehäuse UV Resistant Epoxy 5mm Front gewölbt = Abstrahlwinkel: 30° Diodenlinse diffus, Grüm = 520-530nm  Linse diffused / 5800mcd / 12VDC = 14mA eingebauter Stromstabilisator ! RM 2,54mm / Leistung: Pd = 320mW Temperatureinsatzbereich: -30....+85°C Reach und RoHS bestätigt

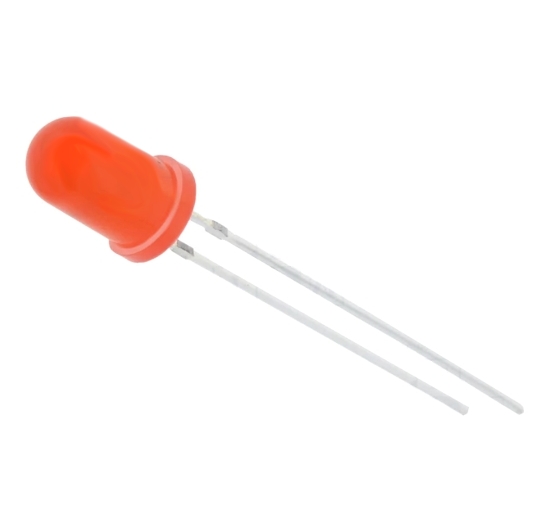

12V 5mm LED ROT diffuses Gehäuse 5mm LED mit integriertem Vorwiederstand für Einsatz 12V typisch  Spannung 12Vdc (7-15V) eingebauter Strombegrenzungswiderstand Einsatz typisch 12VDC DC-ForwardVoltage max 20V Linse glasklares Gehäuse UV Resistant Epoxy 5mm Front gewölbt = Abstrahlwinkel: 30° Diodenlinse diffus, Rot = 620...630nm  Linse diffused / 3000mcd / 12VDC = 14mA eingebauter Stromstabilisator ! RM 2,54mm / Leistung: Pd = 320mW Temperatureinsatzbereich: -30....+85°C Reach und RoHS bestätigt

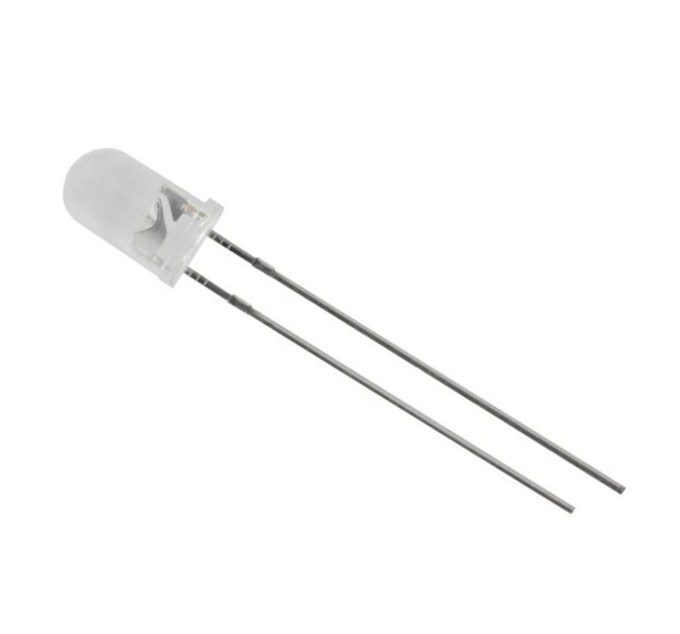

12V 5mm LED Weiss diffuses Gehäuse 5mm LED mit integriertem Vorwiederstand für Einsatz 12V typisch  Spannung 12Vdc (6-15V) eingebauter Strombegrenzungswiderstand Einsatz typisch 12VDC DC-ForwardVoltage max 20V Linse diffuse Gehäuse UV Resistant Epoxy 5mm Front gewölbt = Abstrahlwinkel: 30° Diodenlinse diffus, weiss = kaltweiss Linse diffused / 5800mcd / 12VDC = 14mA eingebauter Stromstabilisator ! RM 2,54mm / Leistung: Pd = 320mW Temperatureinsatzbereich: -30....+85°C Reach und RoHS bestätigt

Ultrahelle weisse 12V Chip LED mit Widerstand für den 12V Betrieb Weisse sehr helle SMD LED mit 6300mcd verlötet auf Mini-Platine LED Bauform: SMD5050 PLCC6 Farbe: weiss Kaltweiss Farbtemperatur : 6500 - 7000k max. Lichtintensität : 6300mcd  max. Lichtstrom : 20 Lumen keine Kennzeichnungspflichten gem. EU 874/2012 Lichtleistung kleiner 30lm bzw. Batteriebetrieb Abstrahlwinkel: 120° Grad Spannung (typ.): 12Vdc Betriebsstrom (typ.): 60mA Gesamtleistung : 0.72 Watt Lötkontakte Abmessungen: Länge: 14mm Breite: 8mm Höhe: 3mm

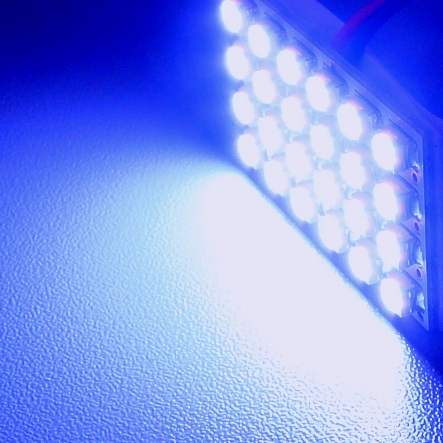

12V LED Modul Blau Beleuchtungsmodul BLAU sehr hell Ultrahelle Power SMD LED für den 12V Betrieb ( 9-14,4V )  Blaue sehr helle SMD LED verlötet auf Mini-Platine Speziell für den Automobilsektor entworfen oder auch ideal auch als Zusatzbeleuchtung, Beleuchtungsmodul für die Kameratechnik, KFZ, Caravan, Gartenhaus, Dekoelemente usw. Technische Daten: 24 SMD LED Leistung : 2.0 Watt Spannung: 12V DC ( 9-14,4V ) Lichtfarbe Blau Farbtemperatur ?? K Lichtstrom : 76 Lumen Abstrahlwinkel: 180 ° Grad Betriebsspannung: 12Vdc ( 9-14,4V ) Dimmbar Ja Spannungsgesteuert ( ab 8.....14,4V  90....260mA) Betriebsstrom: 166mA = 0,17A  Nennstrom an 12V Anschluss über 2x Litzenkabel ( 80mm ) Abmessungen: 34 x 20mm Höhe: 3,8mm Rückseitig ist ein abziehbarer Klebestreifen angebracht

12Volt Z-Diode 12V Zenerdiode mit 0,5Watt Leistung DO35 Serien  Typen BZX83V12 / 1N759A  / BZX55C12

160A Diode SSi K38-40 Schraubdiode 160A 255A 700V Diode Metall M12 Anode am Gewinde Anode am Gewinde  ( Siehe auch weitere Bilder ! )  Anode am Schraubgewinde / Katode am Ringschuh  Einsatz bis V rrm = 700V ( Repetive Reverse Voltage ) If (rms) = 160A Dauerstrom Ifrm 250A Stoßstrom-Grenzwert nicht periodisch Ifsm 4000A Surge non Repetitive Forward Current 10ms Betriebstemperatur max. +185 °C  Gewindemontage Gewinde = Feingewinde M12  Schlüsselweite SW27  Kabellänge 100mm Kabel-Durchmesser 5,5mm Ringkabelschuh 16,7mm Loch: 8,3mm V-RRM = 700V I-FAV = 160A I-FRMS = 255A I-FSM 4000A ( 10ms 25°C ) TJ max = 180° Einsatz Schweissgeräte, Gleichrichterbrücken, Ladegeräte, Netzteile, Hochleistungsregler,  Gabelstappler, Maschinen, DC und AC Motoren, High Frequency Choppers usw.

160A Diode SSi K39-40 Schraubdiode 160A 255A 700V Diode Metall M12 Kathode am Gewinde Kathode am Gewinde  ( Siehe auch weitere Bilder !! )  Kathode am Schraubgewinde / Anode am Ringschuh  Kathodenanschlussbolzen Einsatz bis V rrm = 700V ( Repetive Reverse Voltage ) If (rms) = 160A Dauerstrom Ifrm 250A Stoßstrom-Grenzwert nicht periodisch Ifsm 4000A Surge non Repetitive Forward Current 10ms Betriebstemperatur max. +185 °C  Gewindemontage Gewinde = Feingewinde M12  Schlüsselweite SW27  Kabellänge 100mm Kabel-Durchmesser 5,5mm Ringkabelschuh 16,7mm Loch: 8,3mm V-RRM = 700V I-FAV = 160A I-FRMS = 255A I-FSM 4000A ( 10ms 25°C ) TJ max = 180° Einsatz Schweissgeräte, Gleichrichterbrücken, Ladegeräte, Netzteile, Hochleistungsregler,  Gabelstappler, Maschinen, DC und AC Motoren, High Frequency Choppers usw.

Z-Diode 0,5W 16V DO35 or 1N3523

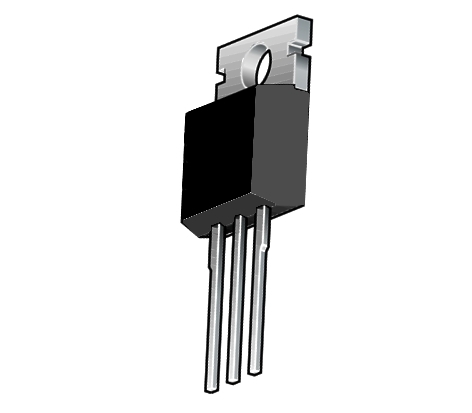

17088 Thyristor TO220 abgekündigtes Ersatzteil

17089 Thyristor TO220

17127 Thyristor TO220

180A Hochleistungsgleichrichter verwendbar 1 Phasig oder als 3 Phasengleichrichter Typische Anwendung: Ladegeräte, Batterieladegeräte für LKW...Bus...KFZ, Industriegeräte, Hochleistungsnetzteile, Trafoschaltungen mit Gleichrichter, Battery DC power supplies, Field supply for DC Motors, Diode for main rectification, Schaltschrankbau, DC Stromtechnik (Galvanik), Steuerungstechnik usw. Universell verwendbar  1-phasig oder 3-phasig verwendbar Hochleistungsgleichrichter 1-phasig bis 120A oder 3-phsig bis 180A  Typischer Einsatz 12V 24V 36V 48V 110V 115V 230V 380V 400V 440V AC  Hohe Dauerstromfähigkeit 175A-180A RMS  Hohe Strossstromfestigkeit bis 1800A  Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Technische Daten: Für Einsaz bis Spannung 1200V  Urrm = Max. Peak Recurrent Reverse Voltage = 1200V URSM = Max. Non-Repetitive Peak = 1300V  Strombelastbarkeit / Durchlasstrom Dauerstrom  Für Einsatz 3 Phasen = bis 180A ( 175A IDAV = Bridge Output Current )  Für Einsatz 1 phasig  = bis 120A ( übliche Trafoschaltung )  IF(AV) = Max. Average Forward Rectified Current 175A  Stossstrom ( Peak ) IFSM = 1800A = Sinus 10ms 50Hz 1800A oder 8,3ms 60Hz = 1650A Uf je Diode = 1,65Volt UF = Max. Forward Voltage Kapaziät 35pF ( junction capacitance )  Isolationsspannung Gehäuse = 3000V RMS 50/60Hz 1sek  RoHS Ja Compliant  Betriebstemperaturbereich -40...+150°C Montageart / Industry standard outline Anschrauben bzw. Oberflächenmontage Anschlüsse Schraubkontakte = max 6x mit M6 x 12mm Feingewinde Abmessungen: L:94mm B:54mm H:30mm plus Schraubenkopf ( siehe Zeichnung )  Bohrlochmontage Abstand Mitte-Mitte: 80m Weitere Details Anschluß etc siehe weitere Bilder !

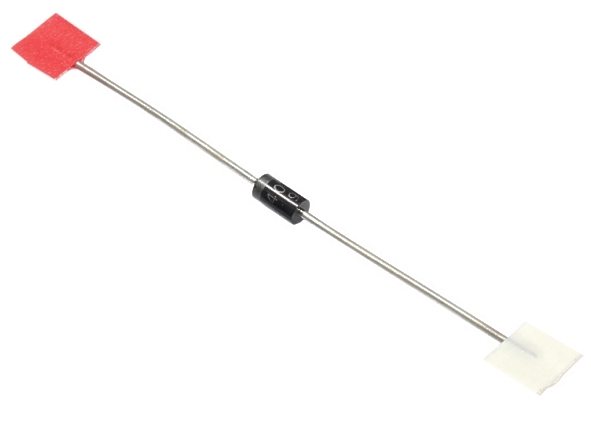

1N4005 Universal Diode bis 600V 1A Gehäuse DO41 Gleichrichterdiode 1N4005 ersetzt auch 1N4001, 1N4002, 1N4003, 1N4004

1N4006 Universal Diode bis 800V 1A Gehäuse DO41 1N4006 ersetzt auch 1N4001, 1N4002, 1N4003, 1N4004, 1N4005,

1N4007 Universal Diode bis 1000V 1A Gehäuse DO41  1N4007 ersetzt auch 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006Typischer Einsatz als : Gleichrichter, Sperrdiode, Schutzdiode, Strompfad, Universaldiode, Freilaufdiode usw.

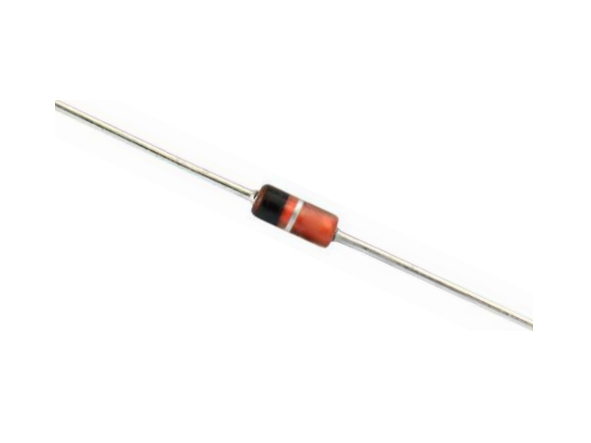

1N4148 Schnelle Universaldiode nur 4/8ns Small Signal Fast Switching Diodes Forward voltage 0,70V  Reverse voltage 75V Peak 100V Strom IF bis 300mA / Peak 500mA Ifrm Reverse recovery time 4ns / 8ns  Kapazität 4pf  DO35 Gehäuse 3,1...3,9mm Länge  Durchmesser 1,7mm Gehäuse: DO35 bedrahtet

1N4151 Schnelle Universaldiode nur 4ns Small Signal Fast Switching Diodes Gleichrichter Sperrdiode Freilaufdiode Forward voltage 0,88V  Reverse voltage 50V Peak 75V Strom IF bis 300mA / Peak 500mA Ifrm Reverse recovery time 4ns  Kapazität 2pf  DO35 Gehäuse 3,1...3,9mm Länge  Durchmesser 1,7mm Gehäuse: DO35 bedrahtet

1N4154 Schnelle Universaldiode nur 4ns Small Signal Fast Switching Diodes Forward voltage 0,88V  Reverse voltage 25V Peak 35V Strom IF bis 300mA / Peak 500mA Ifrm Reverse recovery time 4ns  Kapazität 4pf  DO35 Gehäuse 3,1...3,9mm Länge  Durchmesser 1,7mm Gehäuse: DO35 bedrahtet

1N4448 Schnelle Universaldiode nur 4ns Small Signal Fast Switching Diodes Forward voltage 0,72V bei 5mA 1,0V bei 10-100mA Reverse voltage 75V Peak 100V Strom IF bis 300mA / Peak 500mA Ifrm Reverse recovery time 4ns  Kapazität 4pf  DO35 Gehäuse 3,1...3,9mm Länge  Durchmesser 1,7mm Gehäuse: DO35 bedrahtet

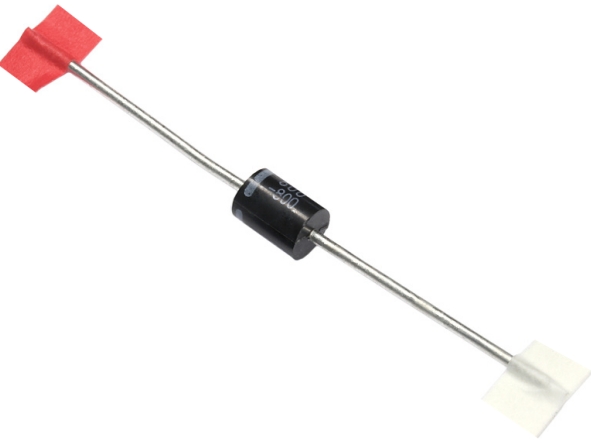

1N5401 Diode bis 100V 3A Silizium Universal Diode Gleichrichterdiode Freilaufdiode VRRM = 100V IFaV = 3A = bis 3000mA VF max = 1,2V bei Imax 3A IR = <5uA Gehäuse: DO-201 Draht ca. 1,27mm Temperatureinsatzbereich: -50°C ..... 175°C

1N5404 Diode bis 400V 3A Silizium Universal Diode Gleichrichterdiode VRRM = 400V IFaV = 3A = bis 3000mA VF max = 1,2V bei Imax 3A IR = <5uA Gehäuse: DO-201 Draht ca. 1,27mm Temperatureinsatzbereich: -50°C ..... 175°C

1N5408 Diode bis 1000V 3A Silizium Universal Diode Gleichrichterdiode Freilaufdiode Sperrdiode Strompfad usw.  VRRM = 1000V IFaV = 3A = bis 3000mA VF max = 1,2V bei Imax 3A IR = <5uA Gehäuse: DO-201 Draht ca. 1,27mm Temperatureinsatzbereich: -50°C ..... 175°C

1N5819 Schottky Diode Einsatz bis 40V 1A Norm.Bauf. DO41 Durchlassspannung 0,34V

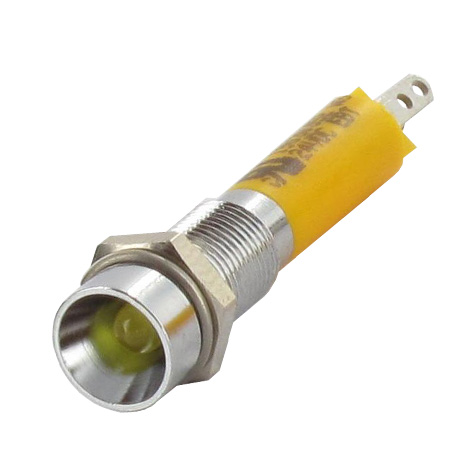

24V LED Gelb mit Fassung (Chromfarben) vormontiert mit Innenreflektor Technische Daten: 3mm LED = Gelb Diffus 590nm Helligkeit: 25mcd bei 18mA  Helligkeit: 6mcd bei 15mA Nennspannung: 24Volt DC Schutzart: IP40 Fassung mit Innenreflektor Abstrahlwinkel: 30 Grad  Kopfdurchmesser: 7mm Kopfhöhe: 3mm  Gewindebereich: 10mm  Einbaudurchmesser: 6,0mm für Frontplatten bis max. 9mm Materialstärke Korpuslänge ohne Steckkontakte: 25mm Umgebungstemperatur: –20 bis +60 °C Anschluss über 2x 2,0mm (0,5mm) Flachsteckhülsen  Gesamtbautiefe mit den Flachsteckern = 30,5mm unterhalb Kopf / RoHS Ja

24Volt Z-Diode 24V Zenerdiode mit 0,5Watt Leistung DO35 Serien  Typen BZX83V24 / BZX55C24

Abm.: 28,6 x 28,6mm Bauhöhe: 7,3mm Höhe mit Kontakten: 21mm Bohrung: 5,2mm  Anschluss über 6,35mm Flachsteckhülsen Technische Daten: Vrrm 200V Vrms: 140V Vf: bei 12,5A = 1,2V Strom Ifav max: 25A Betriebstemperaturbereich -55...+150° RoHs: Ja Zeichnung siehe unter Details

25A 250V Gleichrichter Brueckengleichrichter Abm.: 28,6 x 28,6mm Bauhöhe: 7,3mm Höhe mit Kontakten: 21mm Bohrung: 5,2mm  Anschluss über 6,35mm Flachsteckhülsen Technische Daten: Vrpm 600V Vrms: 420V Vf: bei 12,5A = 1,2V Strom Ifav max: 25A Betriebstemperaturbereich -55...+150° RoHs: Ja Zeichnung siehe unter Details

25A Gleichrichter für Platinenmontage Abm.: 28,6 x 28,6mm Bauhöhe: 7,3mm Bohrung: 5,2mm Anschluss über Drahtpins Technische Daten: Vrpm 800V Vrms: 560V Strom Ifav max: 25A Vf: bei 12,5A = 1,2V Betriebstemperaturbereich -55...+150°

25A Gleichrichter Brueckengleichrichter universell verwendbar  Metall-Brückengleichrichter 25A 700VAC Abmessungen: 28,6 x 28,6mm Bauhöhe: 10,7...11,3mm ( siehe Zeichnung weitere Bilder )  Höhe mit Kontakten: 22,4mm Bohrung: 4,9..5,2mm  Anschluss über 6,35mm Flachsteckhülsen ( stecken oder löten ) Technische Daten: Vrpm 1000V  Eingangsspannung bis Vrms: 700VAC ( B700C25A )  Nennstrom max Belastbarkeit max Strom 25A = Ifav max: 25A Kurzfrister-Einschalt-Spitzenstrom /  Surge overload 240..500Amperes peak Vf: bei 25A = 1,1V per Diode  Materials used carries U/L recognition Isolationsspannung max 2000V = 2KV Betriebstemperaturbereich -55...+150° RoHs: Ja  Ersetzt unter anderen auch FB1006, FB2502, FB2504, FB2508, FB2510, GBPC2502, GB2504, GB2506, GB2808, GBPC2510, KBPC1001, KBPC15xx, KBPC2502, KBPC2504, KBPC2506, KBPC2808, KBPC2510, B700C25A und viele weitere Modelle mehr

2N1613 Abschlüsse / Belegung siehe weitere Bilder  ** solange Vorrat reicht !

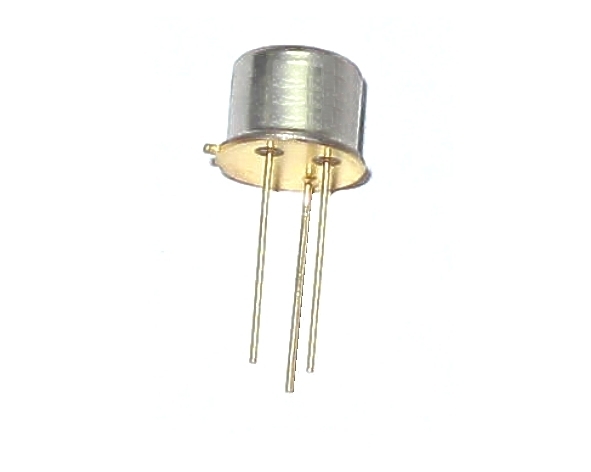

2N1711 NPN Transistor 50V 1A TO39 Abschlüsse / Belegung siehe weitere Bilder  ** solange Vorrat reicht !

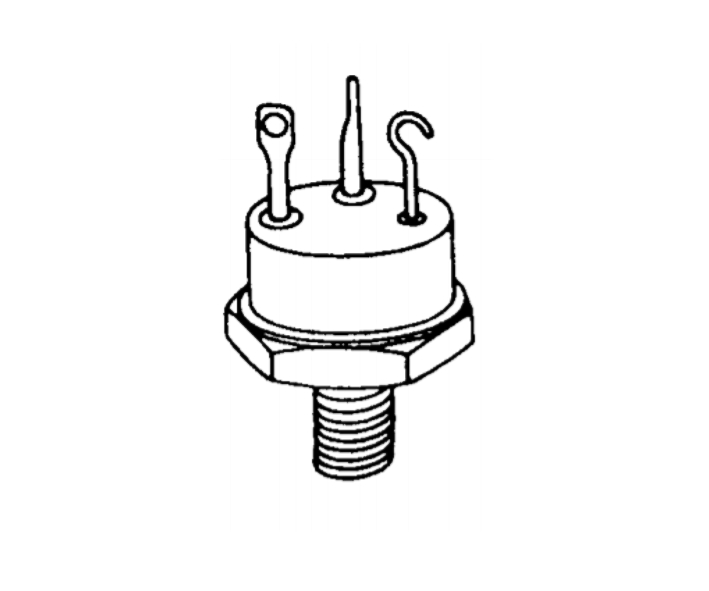

2N1724 NPN Transistor 80V Sondertype TO61 Typisches Ersatzteil für USA Maschinen  abgekündigte Type  solange Vorrat reicht NPN Transistor im TO61 Gehäuse mit Schraubgewinde Vceo = 80V Vcbo = 120V Vebo = 10V IC = 5A / Peak 7,5A IB = 2,0A Ptot 50W

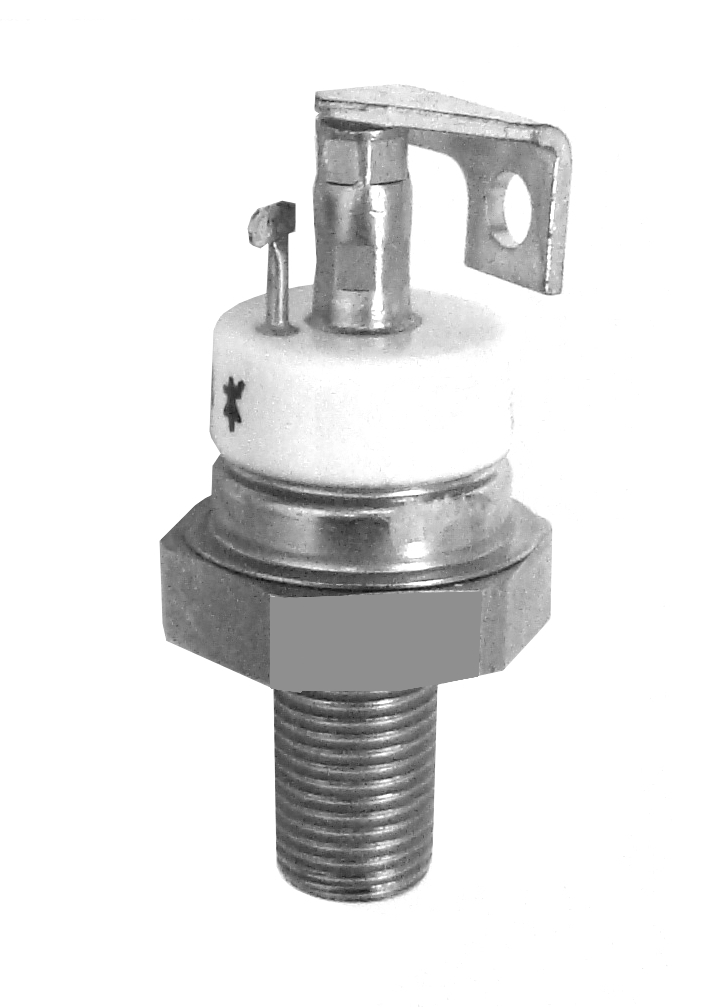

2N1793 SCR Singel Thyristor Schraubthyristor Hochstromthyristor   Anode am Gehäuse / Ideal für Reparatur oder Ersatz von Ladeschaltungen, Motorensteuerungen, Experimente usw.  Voltage Stage OFF max. 100V   Max RMS Current 79A Max average on state current 50A 1000Amperes surge current 200V/us dv-dt Max Gate Voltage to Trigger: 3,0V Igate peak: 2A  Vtm: 2,1Volt holding current: 75mA  TO82 Schraubgehäuse M12 (Durchmesser Gewinde 12,6mm) ** solange Vorrat reicht

2N1893 NPN Transistor 80V 500mA TO39 Abschlüsse / Belegung siehe weitere Bilder  Typisches Ersatzteil solange Vorrat reicht ! Ersetzt viele Typen u.a. auch BSW39.. Serie

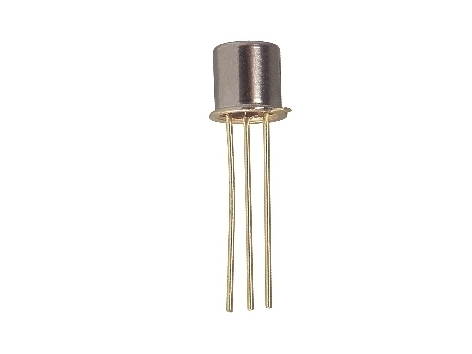

2N2221 NPN Transistor 30V 800mA TO18  HighSpeed Transistor bis 250Mhz Daten: Vce = 30V / Hfe 20-100 / Collektor Strom max 800mA = 0,8A / PD 0,5Watt solange Vorrart reicht

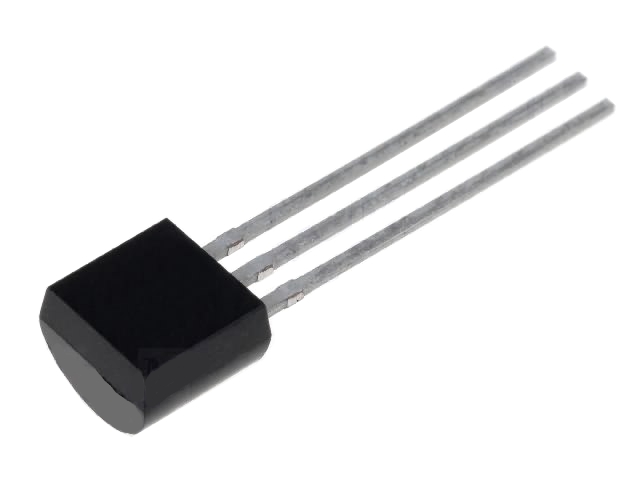

2N2221 NPN Transistor 30V 800mA TO92 HighSpeed Transistor bis 250Mhz Daten: Vce = 30V / Hfe 20-100 / Collektor Strom max 800mA = 0,8A / PD 0,5Watt solange Vorrart reicht

2N3019 NPN Transistor TO39 80V 1A Hfe: 100-300 Abschlüsse / Belegung siehe weitere Bilder  Typisches Ersatzteil solange Vorrat reicht ! Ersetzt viele Typen u.a. auch BSW39.. Serie
