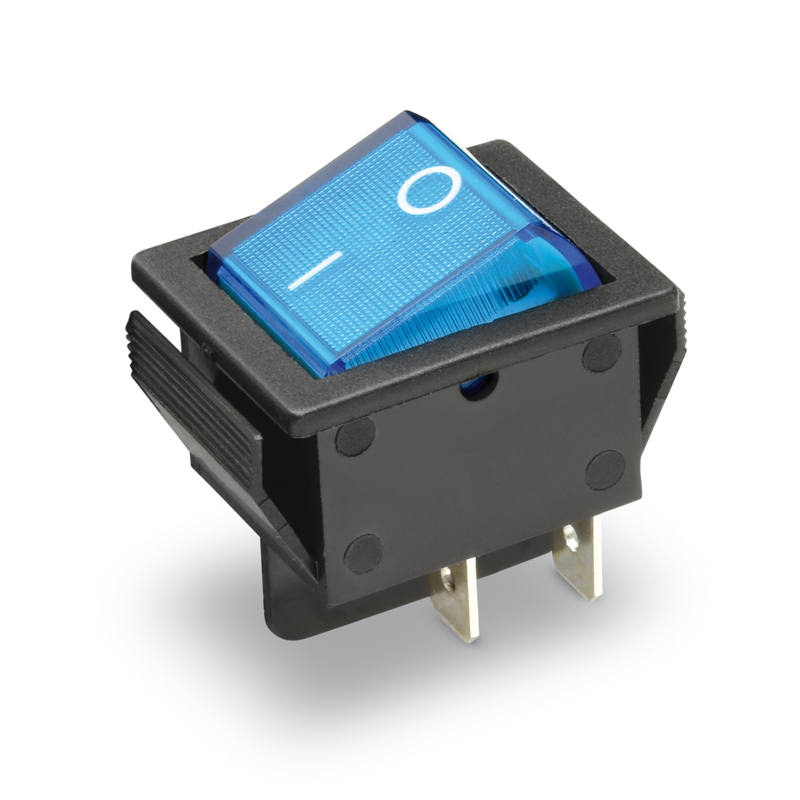

Schalter Wippschalter 25x31mm EIN-AUS bis 15A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz Wippe Blau mit Beleuchtung und Beschriftung O / I ( Aufdruck auf blauer Wippe ) Kontakt 2-polig = mit 4 Kontakten Belastbarkeit: 250V AC bis 15A Abmessung Front : 25 x 31mm Frontplattenauschnitt: 21,4 x 29,5mm Bautiefe: 26mm Material: Thermoplast Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen Dieses Serie ist erhältlich wie folgt ( siehe auch im Register unter ähnliche ): Bst-Nr 95-833-00052 = Wippschalter 25x32mm Netzschalter ROT beleuchtet Bst-Nr 95-833-00054 = Wippschalter 25x32mm Netzschalter GRÜN beleuchtet Bst-Nr 95-833-00058 = Wippschalter 25x32mm Netzschalter Orange beleuchtet Bst-Nr 95-833-00056 = Wippschalter 25x32mm Netzschalter Blau beleuchtet

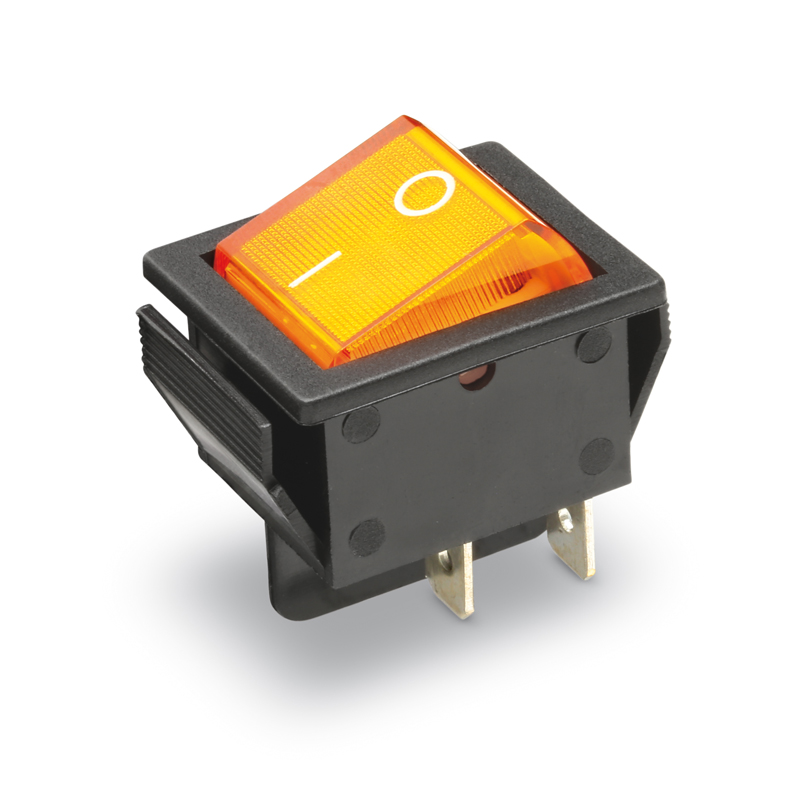

Schalter Wippschalter 25x31mm EIN-AUS bis 15A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz Wippe Gelb / Orange mit Beleuchtung und Beschriftung O / I ( Aufdruck auf gelber Wippe ) Kontakt 2-polig = mit 4 Kontakten Belastbarkeit: 250V AC bis 15A Abmessung Front : 25 x 31mm Frontplattenauschnitt: 21,4 x 29,5mm Bautiefe: 26mm Material: Thermoplast Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen Dieses Serie ist erhältlich wie folgt ( siehe auch im Register unter ähnliche ): Bst-Nr 95-833-00052 = Wippschalter 25x32mm Netzschalter ROT beleuchtet Bst-Nr 95-833-00054 = Wippschalter 25x32mm Netzschalter GRÜN beleuchtet Bst-Nr 95-833-00058 = Wippschalter 25x32mm Netzschalter Orange beleuchtet Bst-Nr 95-833-00056 = Wippschalter 25x32mm Netzschalter Blau beleuchtet
Schalter Wippschalter 25x32mm EIN-AUS bis 15A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz Wippe Rot mit Beleuchtung und Beschriftung O / I ( Aufdruck auf grüner Wippe ) Kontakt 2-polig = mit 4 Kontakten Belastbarkeit: 250Vac 15A bzw. 125Vac (20A) Breite Ausführung Abmessung Front : 25 x 31mm Frontplattenauschnitt: 21,4 x 29,5mm Bautiefe: 26mm Material: Thermoplast Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen Dieses Serie ist erhältlich wie folgt ( siehe auch im Register unter ähnliche ): Bst-Nr 95-833-00052 = Wippschalter 25x32mm Netzschalter ROT beleuchtet Bst-Nr 95-833-00054 = Wippschalter 25x32mm Netzschalter GRÜN beleuchtet Bst-Nr 95-833-00058 = Wippschalter 25x32mm Netzschalter Orange beleuchtet Bst-Nr 95-833-00056 = Wippschalter 25x32mm Netzschalter Blau beleuchtet

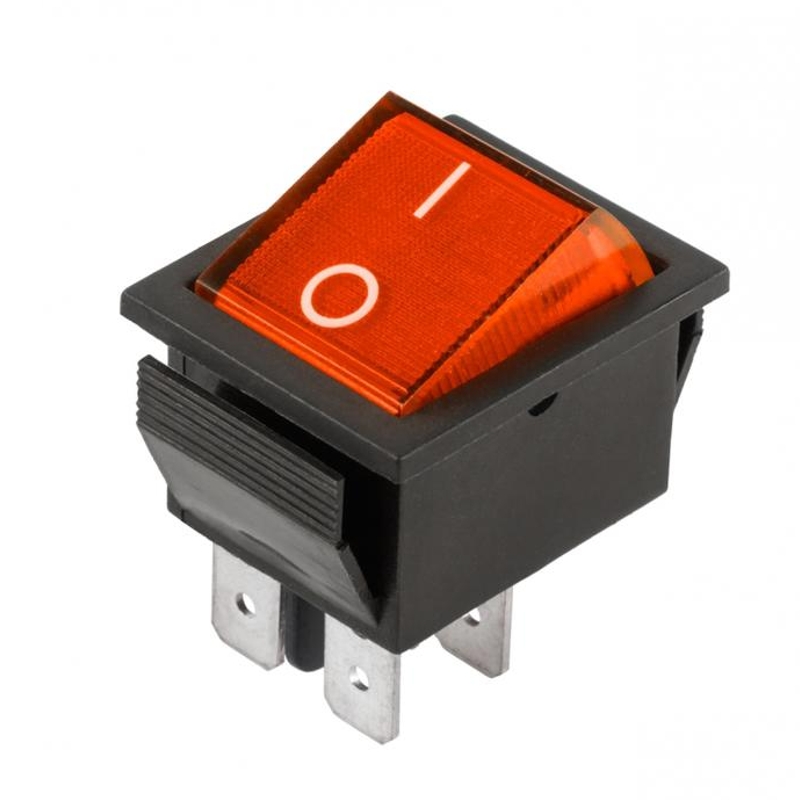

Schalter Wippschalter 25x31mm EIN-AUS bis 15A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz Wippe Rot mit Beleuchtung und Beschriftung O / I ( Aufdruck auf roter Wippe ) Kontakt 2-polig = mit 4 Kontakten Belastbarkeit: 250Vac 15A bzw. 125Vac (20A) Breite Ausführung Abmessung Front : 25 x 31mm Frontplattenauschnitt: 21,4 x 29,5mm Bautiefe: 26mm Material: Thermoplast Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen Dieses Serie ist erhältlich wie folgt ( siehe auch im Register unter ähnliche ): Bst-Nr 95-833-00052 = Wippschalter 25x32mm Netzschalter ROT beleuchtet Bst-Nr 95-833-00054 = Wippschalter 25x32mm Netzschalter GRÜN beleuchtet Bst-Nr 95-833-00058 = Wippschalter 25x32mm Netzschalter Orange beleuchtet Bst-Nr 95-833-00056 = Wippschalter 25x32mm Netzschalter Blau beleuchtet

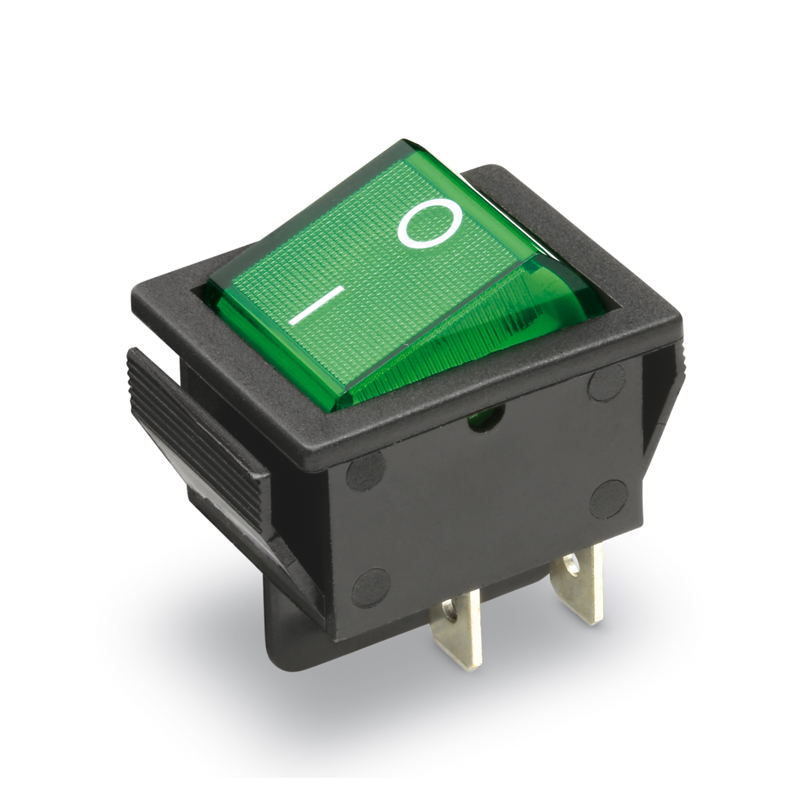

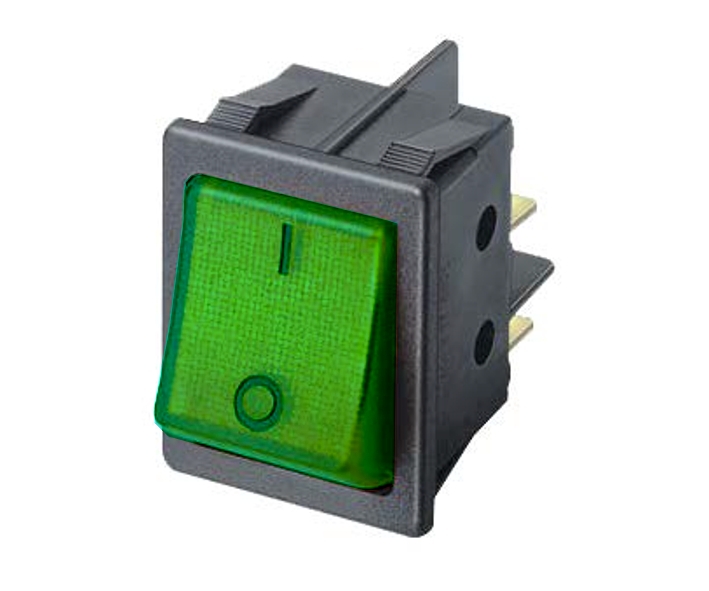

Schalter Wippschalter 25x32mm EIN-AUS bis 20A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz / Wippe Grün Einbau Wippschalter Serie SX82 in Snap IN Technik mit integrierter 230VAC Beleuchtung und Beschriftung O / I ( Aufdruck auf Wippe ) Material: Thermoplast Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen üblichst 6,3x0,8mm 2-polige Ausführung = 2polig ( L+N Schalter ) Belastbarkeit: 250Vac max 20A Abmessungen siehe auch Zeichnung weitere Bilder Frontseite Basisrahmen 25x32mm Frontplattenauschnitt: 22x30mm (+/-0,2mm ) Für Wandstärke bzw. Frontplatten 0,7...3,5mm Gesamtabmessungen = 32mm x 25mm T:29mm mit Kontakten Wipenhöhe ca. 9mm / Bund ca. 2,0mm Weitere technische Daten: Betriebsspannung max.: 250VAC ( Range 125/250V typisch 220-240VAC ) Schaltstrom, max.: 20A Schaltstrom bei induktiver Last, max.: 16A Umgebungstemperatur, max.: 125°C Kontaktöffnungsweite, min.: 3mm Entflammbarkeit: UL94V2 Weitere 3/4 HP - 125/250VAC / T105°C / UL1054 + Reach+RoHs bestätigt Typischer Einsatz Kaffeemaschinen, Kühlschränke, Bügeldampferzeuger, medizinische Geräte, Staubsauger, Steckdosenleisten usw.
Schalter Wippschalter 25x32mm EIN-AUS bis 20A 250V mit Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik mit Beleuchtung und Aufdruck Wippschalter Gehäuse Schwarz Wippe Rot Einbau Wippschalter Serie SX82 in Snap IN Technik mit integrierter 230VAC Beleuchtung und Beschriftung O / I ( Aufdruck auf Wippe ) Material: Thermoplast Schwarz / 4 Steckkontakte für 6,3mm Flachsteckhülsen üblichst 6,3x0,8mm 2-polige Ausführung = 2polig ( L+N Schalter ) Belastbarkeit: 250Vac max 20A Abmessungen siehe auch Zeichnung weitere Bilder Frontseite Basisrahmen 25x32mm Frontplattenauschnitt: 22x30mm (+/-0,2mm ) Für Wandstärke bzw. Frontplatten 0,7...3,5mm Gesamtabmessungen = 32mm x 25mm T:29mm mit Kontakten Wipenhöhe ca. 9mm / Bund ca. 2,0mm Weitere technische Daten: Betriebsspannung max.: 250VAC ( Range 125/250V typisch 220-240VAC ) Schaltstrom, max.: 20A Schaltstrom bei induktiver Last, max.: 16A Umgebungstemperatur, max.: 125°C Kontaktöffnungsweite, min.: 3mm Entflammbarkeit: UL94V2 Weitere 3/4 HP - 125/250VAC / T105°C / UL1054 + Reach+RoHs bestätigt Typischer Einsatz Kaffeemaschinen, Kühlschränke, Bügeldampferzeuger, medizinische Geräte, Staubsauger, Steckdosenleisten usw.
Schalter Wippschalter mit 2 Wechslerkontakten = 2xUM Einbauwippschalter in Snap IN Technik Wippschalter mit 2xUM = 2x Wechslerkontakten ohne Beleuchtung Belastbarkeit: 250Vac 16(4)A Breite Ausführung Abmessungen Front: 25 x 33,5mm Frontplatten-Auschnitt: 22 x 30mm Material: Thermoplast Schwarz 6x Steckkontakte für 6,3mm Flachsteckhülsen Siehe Zeichnung Bild 2

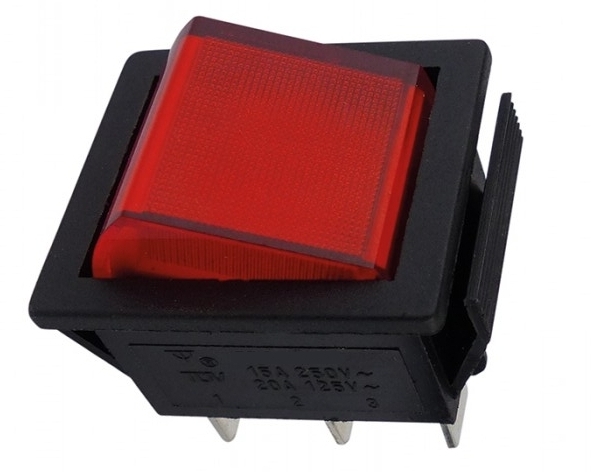

Schalter Wippschalter 25x31mm 2x Wechsler bis 15A 250V ohne Beleuchtung Netzschalter Einbauwippschalter in Snap IN Technik ohne Beleuchtung Wippschalter mit 2x UM = 2Wechslerkontakten = 6polig Gehäuse schwarz Wippe rot 2-polige Ausführung (2-fach Wechslerkontakt = 2xUM mit 6 Kontakten) Belastbarkeit: 250Vac 15A bzw. 125Vac (20A) Breite Ausführung Abmessungen Kopfplatte 25,5 x 31mm Frontplattenauschnitt: ( genauer besser 21,4x29mm ) Standardmaß 22x30mm Bautiefe: 27mm Material: Thermoplast Schwarz 6 Steckkontakte für 6,3mm Flachsteckhülsen

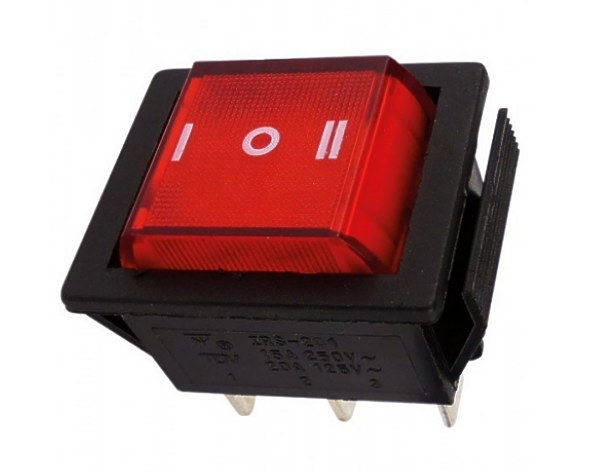

Wippschalter mit Mittelstellung Ein-Aus-Ein mit 2xWechsler = 2xUM 2-fach Wechslerkontakt = 2xUM mit 6 Kontakten Wippschalter mit Mittelstellung Schaltleistung: 250VAC 15A Steckanschluß 6,3mm Farbe: schwarz mit roter Wippe Beleuchtung: Nein Abmessungen Frontkorpus 25,5 x 32mm Frontplatten-Auschnitt: ideal 21,4 x 29mm oder Standard 22x30mm Bautiefe: 27mm Material: Thermoplast Schwarz
NETZSCHALTER mit Mittelstellung Wippschalter 2x Wechsler Wippschalter mit Mittelstellung und 2xUM = 2xWechslerkontakten 6polig Schalter kein Taster ! Symbolik I - O - II 2 x Wechslerkontakt Steckkontakte 6x 6,3mm Flachstecker Belastbarkeit: 250V 16A ( 4A ) Aussenabmessungen: 30,3 x 25,3mm Auschnitt für Frontplatte: 29,1 x 22,1mm Siehe auch weitere Bilder Zeichnung
WIPPSCHALTER - NETZSCHALTER 2xEin/Aus = 2-polig = 4 Kontakte Belastbarkeit: 250V 16A Aussenabm.: 31,5 x 25mm Ausschnittabm.: 22,2 x 30,1mm

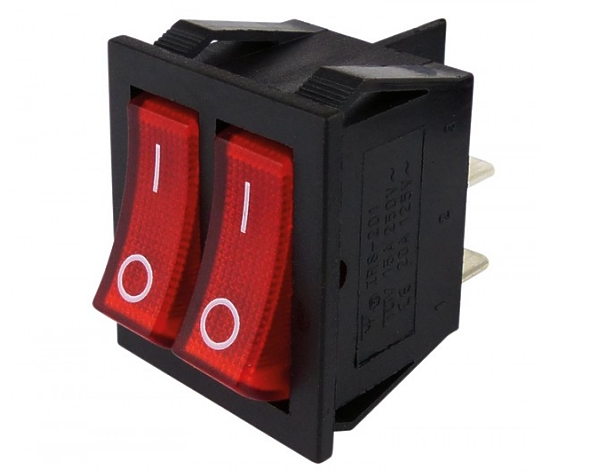

Doppel Wippschalter Rot Einbau Wippschalter in Snap IN Technik ohne Beleuchtung Gehäuse schwarz, Wippe rot mit Aufdruck I-O Material: Thermoplast Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen Belastbarkeit: 250Vac 15A / 125Vac 20A Abm.: Front 25,5 x 30,5mm Frontplattenauschnitt: 21,7 x 27,5mm Gesamtabmessungen (L:32mm B25,5mm T:37mm mit Kontakten)
Netzschalter Wippschalter Einbauwippschalter in Snap IN Technik ohne Beleuchtung Belastbarkeit: 250Vac 16A (4)A Breite Ausführung Abmessungen Front: 25 x 33,5mm Frontplattenauschnitt: 22 x 30mm Material: Thermoplast Schwarz 4x Steckkontakte für 6,3mm Flachsteckhülsen Siehe Zeichnung Bild 2

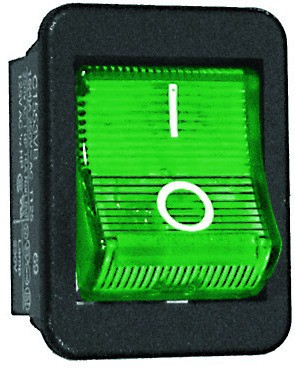

Netzschalter grün beleuchtet Einbau Wippschalter in Snap IN Technik ohne Beleuchtung Material: Thermoplast Schwarz 2-polig 4 Steckkontakte für 6,3mm Flachsteckhülsen Belastbarkeit bis 250Vac (4A) 16A Abmessungen Front 25 x 33,5mm Frontplattenauschnitt: 21,4 x 29,5mm

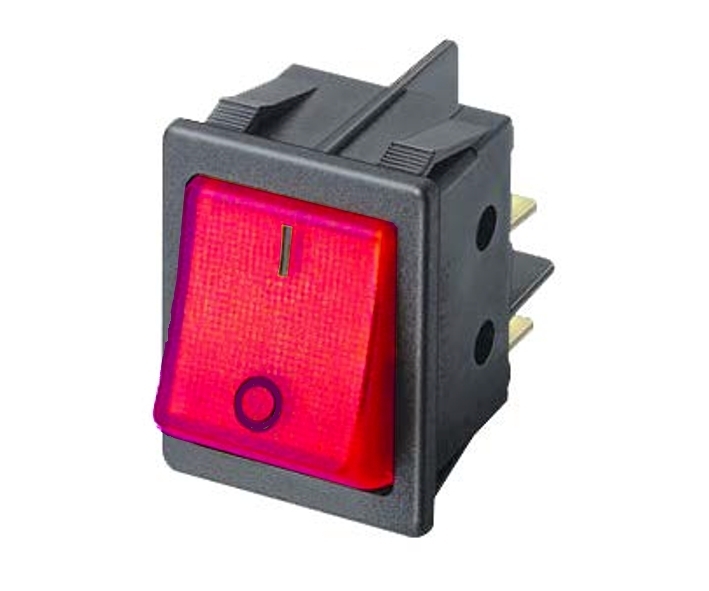

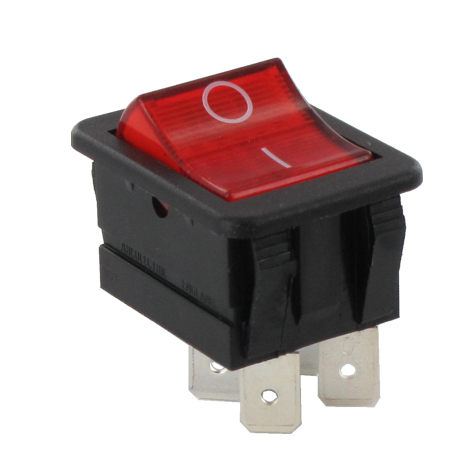

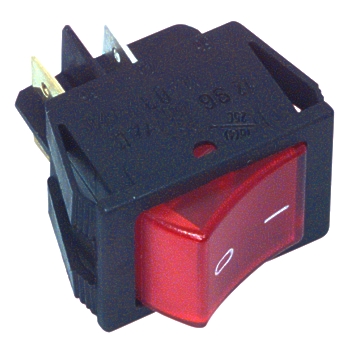

Netzschalter Rot Einbauwippschalter in Snap IN Technik mit roter 230V Beleuchtung Belastbarkeit: 250Vac 16A (6) / 125Vac 20A Breite Ausführung Abm.: 25 x 32mm Frontplattenauschnitt: 21,4 x 29,2mm Material: Thermoplast Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen
Netzschalter Wippschalter 25x33mm in Snap IN Technik mit roter 230V Beleuchtung Belastbarkeit: bis 250Vac 16A Übliche Ausführung Kontakte 2polig EIN-AUS ( 4-Kontakte ) Abmessungen: 25 x 33mm ( siehe auch weitere Bilder Zeichnung ) Frontplattenauschnitt: 22 x 29,5...30,0mm Material: Thermoplast Farbe Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen

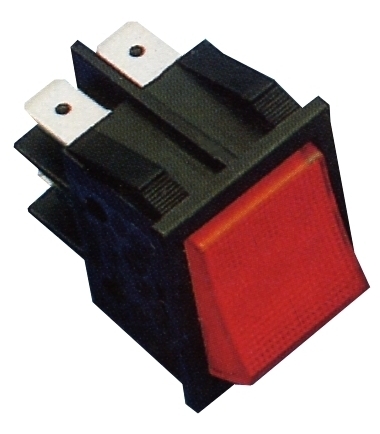

Netzschalter Roter Wippschalter 25x32mm in Snap IN Technik ohne Beleuchtung Material: Thermoplast Schwarz 4 Steckkontakte für 6,3mm Flachsteckhülsen Belastbarkeit: 250Vac 16A Abm.: Front 25 x 32mm Frontplattenausschnitt: 21,5 x 29,5mm Gesamtabmessungen (L:32mm B25mm T:29mm mit Kontakten)
Einbau Taster Wipptaster in Snap IN Technik mit beidseitig Tasterkontakten Tasterfunktion Ein-Aus-Ein ( 2-polig mit 6 Kontakten ) Mit 2x Wechslerkontakten = 2xUM = 6polig Taster ohne Beleuchtung In Ruhestellung auf Aus Tastfunktion " I < 0 > II " Beidseitig tastend Mittelstellung Aus (Ruhe) Ideal für Steuerungen aller Art Belastbarkeit bis 250VAC 15A Abmessungen: 25 x 32mm Frontplattenauschnitt: 22 x 30mm Weitere Abmessungen siehe Zeichnung Material: Thermoplast Schwarz 6 Steckkontakte für 6,3mm Flachsteckhülsen Ähnliche Schalter mit beidseititiger Tastfunktion: Nr 95-834-00190 = Kipphebeltaster mit 12,5mm Zentralbefestigung ( 1xUM ) Nr 95-834-00036 = Kipphebeltaster mit 6,0mm Zentralbefestigung ( 1xUM ) Nr 95-839-00090 = Kipphebeltaster mit 6,0mm Zentralbefestigung ( 2xUM ) Nr 95-834-00700 = Wippschalter mit Pfeil Symbolen 25x33mm ( 2xUM ) Nr 95-834-00705 = Wippschalter mit Symbolen II-O-I 25x33mm ( 2xUM )
Einbau Taster Wipptaster 2-Wechslerkontakte in Snap IN Technik mit beidseitig Tasterkontakten Tasterfunktion Ein-Aus-Ein rückseite 6-Kontakte = 2-poliger Wechslerkontakt = 2xUM) Taster ohne Beleuchtung In Ruhestellung auf Aus Tastfunktion " < 0 > " Beidseitig tastend Funktion: Nach dem drücken in eine Richtung, springt der Taster in den Ausgangszustand zurück Mittelstellung Aus (Ruhe) Ideal für Motorsteuerungen aller Art egal ob Rolo, Treppe im Caravan, Fensterheber, Jalusietaster, Umkehrschalter usw. Belastbarkeit bis 250VAC 16A ( 4A ) Abmessungen: 25 x 33mm Ecken gerundet Frontplattenauschnitt: 22 x 30mm Weitere Abmessungen siehe Zeichnung Material: Thermoplast Schwarz 6x Steckkontakte für 6,3mm Flachsteckhülsen Zusatzinfo hierzu passend Schutzkappe dazu ist auch erhältlich. Ideal für den Einsatz im Außenbereich, Feuchtebereich dass ist die Bst Nr 95-834-01020 Weitere Zusatzinfo: Folgende Taster mit der selben Funktion ( beidseitig tastend ) sind wie folgt erhältlich : Bst Nr 95-834-00700 = Wippschalter 25x32 Taster beidseitig tastend 250V 16A mit Pfeilsymbolen " < 0 > " Bst Nr 95-834-00705 = Wippschalter 25x32 Taster beidseitig tastend 250V 16A mit Symbolen " I - 0 - II " Bst Nr 95-839-00090 = Kippschalter Serie-500 Taster 2-fach Tasten-Aus-Tasten 2xUM Bst Nr 42-708-00550 = Jalousie Taster VIKO Schaltereinsatz mit Flächenwippe mit Pfeilen ( Steckdosen - Schalterformat ) Bst Nr 95-834-00190 = Kipphebeltaster mit 12,5mm Zentralbefestigung ( 1xUM ) Bst Nr 95-834-00036 = Kipphebeltaster mit 6,0mm Zentralbefestigung ( 1xUM ) Bst Nr 95-839-00090 = Kipphebeltaster mit 6,0mm Zentralbefestigung ( 2xUM )
