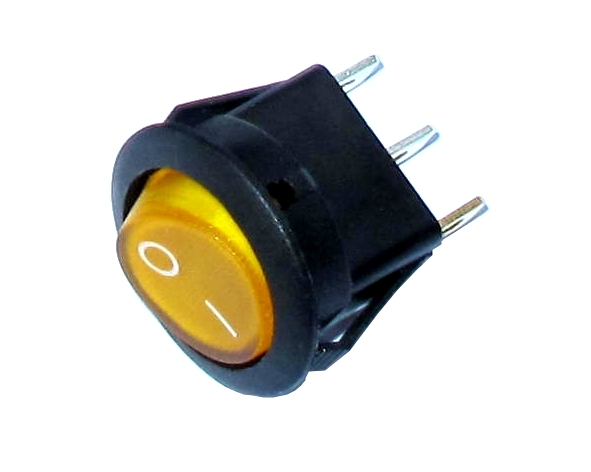

12V KFZ Schalter Wippschalter GELB RUND 23mm I/O ++ 12Volt beleuchtet ++ 12Volt beleuchteter Wippschalter mit integrierte Lampe  Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 4-10A  1polig (2Kontakte), plus 1 Kontakt für Beleuchtung ( Insgesamt 3 Kontakte ) 4,8mm Flachsteckkontakte Gehäuse Schwarz Blende Gelb / Orange  Aufdruck : I/0 aus Nylon 6.6 nach UL94-V2.

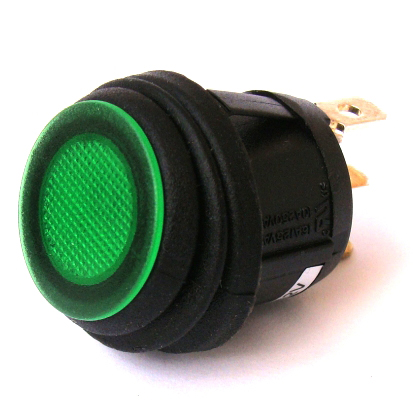

IP65 Wippschalter RUND 25mm mit grüner 12V LED Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A  3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte LED Beleuchtung (12V DC 20mA  Range 5-18V) Grün  Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand ( 500V DC ): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung  Für die Vorbeschaltung der integrierten 12V LED bei Betrieb an 230VAC empfehlen wir folgenden optionalen Bauteile ( siehe auch weitere Bilder )   Bst Nr 19-911-00072 = 2,2Kohm Widerstand  Bst Nr 29-724-00050 = 220nF = 0,22uF 275VAC WIMA X2 MP3 Kondensator  Bst Nr   9-541-00012 = 1N4007 Universaldiode Schutzdiode  Bst Nr 44-815-00006 = Lochrasterplatine Punktraster  Bst Nr 39-796-00008 = 2polige Printklemme

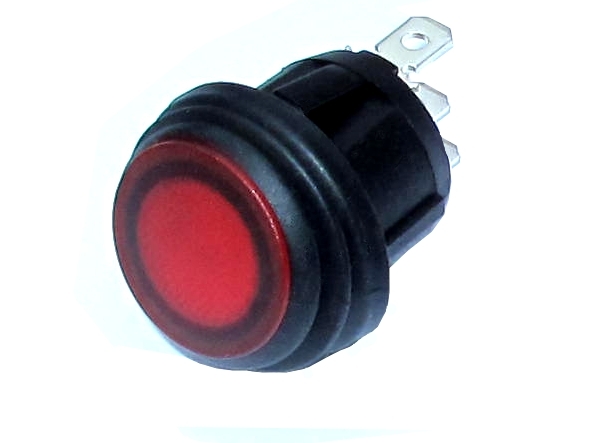

IP65 Wippschalter RUND 25mm Ein-Aus mit roter 12V LED Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A  3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte LED Beleuchtung (12V DC 20mA  5-18V ) Rot  Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand ( 500V DC ): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung Für die Vorbeschaltung der integrierten 12V LED bei Betrieb an 230VAC empfehlen wir folgenden optionalen Bauteile ( siehe auch weitere Bilder )   Bst Nr 19-911-00072 = 2,2Kohm Widerstand  Bst Nr 29-724-00050 = 220nF = 0,22uF 275VAC WIMA X2 MP3 Kondensator  Bst Nr   9-541-00012 = 1N4007 Universaldiode Schutzdiode  Bst Nr 44-815-00006 = Lochrasterplatine Punktraster  Bst Nr 39-796-00008 = 2polige Printklemme

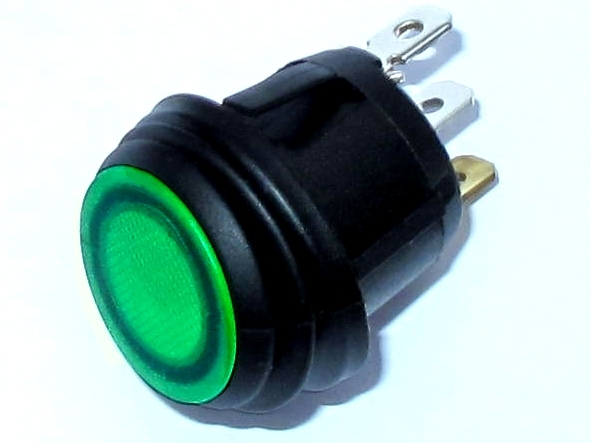

IP65 Wippschalter RUND 25mm Ein-Aus mit grüner 230V Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A (4A) 3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte 230V AC Beleuchtung (200-250V) Glimmlampe   Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand (500V DC): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung

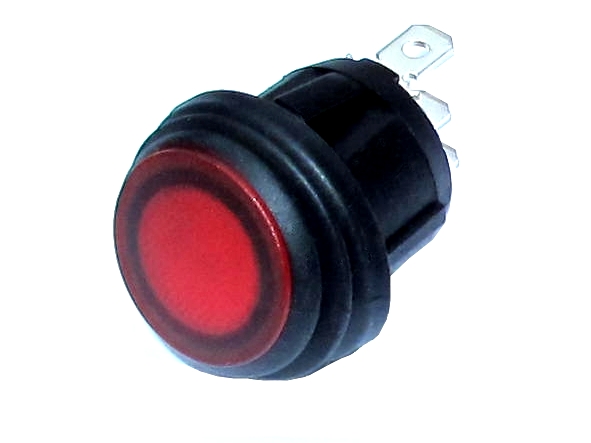

Wippschalter RUND 25mm Ein-Aus mit roter 230V Beleuchtung IP65 Kontakte: 1x Schliesser (Ein/Aus) Kontaktbelastbarkeit: bis 250VAC Kontakt-Schaltstrom max: 10A (4A) 3 Flachsteck-Anschlüsse versilbert 4.8 x 0.8 mm Integrierte 230V AC Beleuchtung (200-250V)   Schutzgrad: IP65 Temperatur-Einsatzbereich: -30...+85°C Inkl. Gummischutzkappe Kontaktwiderstand: 50mOhm max Isolationswiderstand (500V DC): 100MOhm Körper und Wippe: Nylon 6.6/UL94-V2 beleuchtete Wippe:    Polycarbonat Anschlüsse: Messing    versilbert Anschlüße 3 ( Anschlussplan siehe weitere Bilder )  Kopfdurchmesser 25,00mm Einbaudurchmesser: 20,0mm Halt durch SnapIn Bautiefe: 16mm mit Kontakten: 24mm Aufbauhöhe Frontseite ab Frontplatte: 14,0mm Folgende Ausführungen dieser Schalter Serie sind erhältlich ( siehe auch unten im Register ähnliche Artikel ) : Bst : 95-834-00800 = Schalter 30x37mm ROTE   Wippe mit 230V Beleuchtung Bst : 95-834-00810 = Schalter 30x37mm GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00355 = Schalter 25mm rund GRÜNE Wippe mit 12V LED Beleuchtung Bst : 95-834-00365 = Schalter 25mm rund ROTE   Wippe mit 12V LED Beleuchtung Bst : 95-834-00368 = Schalter 25mm rund GRÜNE Wippe mit 230V Beleuchtung Bst : 95-834-00367 = Schalter 25mm rund ROTE    Wippe mit 230V Beleuchtung

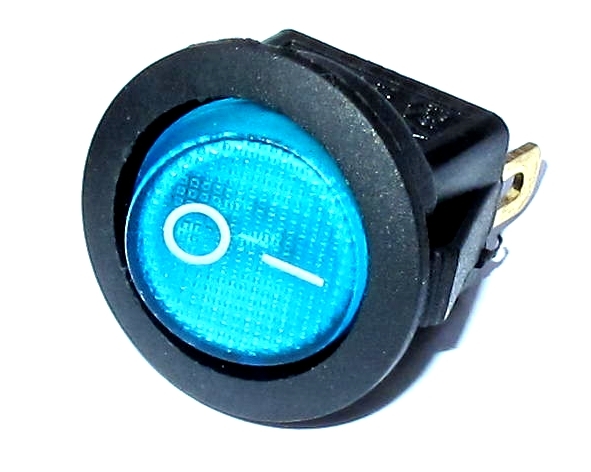

Runder Schalter Blauer Wippschalter beleuchteter Netzschalter Beleuchteter Wippschalter mit integrierte Lampe Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250Vac 6,5A / 125V 13A 1polig (2Kontakte), plus 1 Kontakt für Beleuchtung ( Insgesamt 3 Kontakte ) 4,8mm Flachsteckkontakte Gehäuse Schwarz Blende Blau Aufdruck : I/0 aus Nylon 6.6 nach UL94-V2.

Runder Schalter Gelb Orange Wippschalter beleuchteter Netzschalter Beleuchteter Wippschalter mit integrierte Lampe Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250Vac 6,5A / 125V 13A 1polig (2Kontakte), plus 1 Kontakt für Beleuchtung ( Insgesamt 3 Kontakte ) 4,8mm Flachsteckkontakte Gehäuse Schwarz Blende Gelb / Orange  Aufdruck : I/0 aus Nylon 6.6 nach UL94-V2.

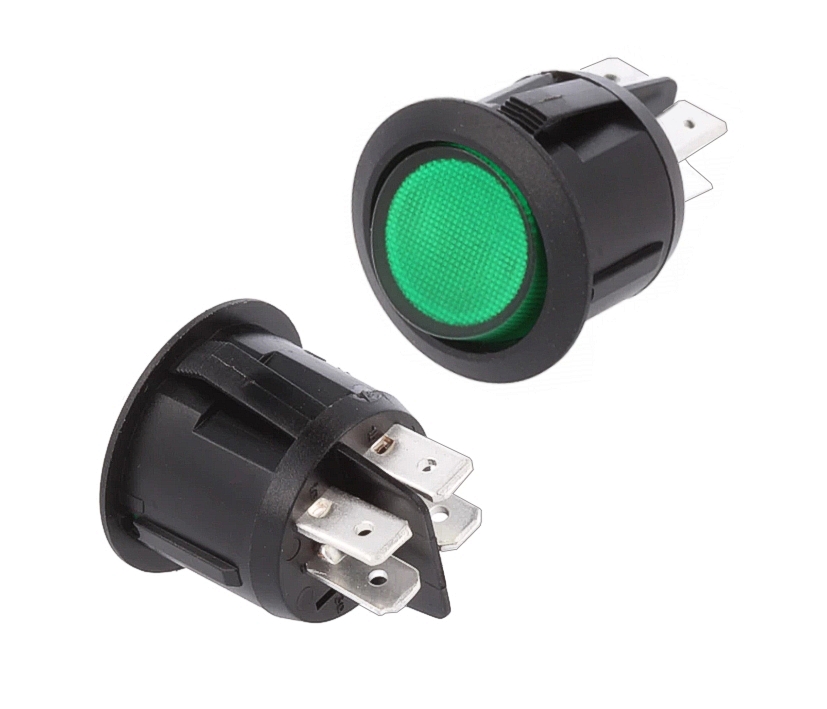

Wippschalter runde Bauform Ein-Aus mit 4-Kontakte = 2-polig für N+L schaltend Runder Wippschalter Grün beleuchtet Kopf 23mm Einbau 20mm ersetzt auch Schalter SB53 Grün Kopfdurchmesser: 23mm für Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Grüne Beleuchtung mit 230V Glimmlampe Belastbarkeit: 250Vac 10A 2-poliger Schalter mit 4-Kontakten 4,8mm Flachstecker Gehäuse Schwarz weitere technische Daten:   Grüne Beleuchtung mit 230V Glimmlampe integriert Runde Wippenschalter mit SnapIn Befestigung Kontakte 2-polig ( 4x Kontakte für 4,8mm Steckschuhe ) Betriebsspannung, max. bis 250VAC Schaltstrom, max. bis 10A 250VAC Schaltstrom bei induktiver Last, max.: 4A Umgebungstemperatur, max.: 85°C Isolationswiderstand (500V DC): >100MOhm Gehäuse Schwarz aus Nylon Materialien Körper und Wippe: Nylon 6.6/UL94V2 beleuchtete Wippe: Polycarbonat Anschlüsse: versilbert Steckanschlüsse: 4,8x0,8mm Abmessungen ( siehe auch Zeichnung weitere Bilder ) : Runde Bauform Durchmesser Kopf 23mm Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung, Einbautiefe mit Kontakten: 23mm Gehäuse Schwarz aus Nylon 4,8mm Flachstecker Zusatzinfo: erhältlich in 3 Ausführungen  ( siehe auch unter Register Ähnliche Artikel ) Bst Nr : 95-834-00430 = Grüne Wippe beleuchtet  Bst Nr : 95-834-00440 = Rote Wippe beleuchtet  Bst Nr : 95-834-00410 = Schwarze Wippe unbeleuchtet

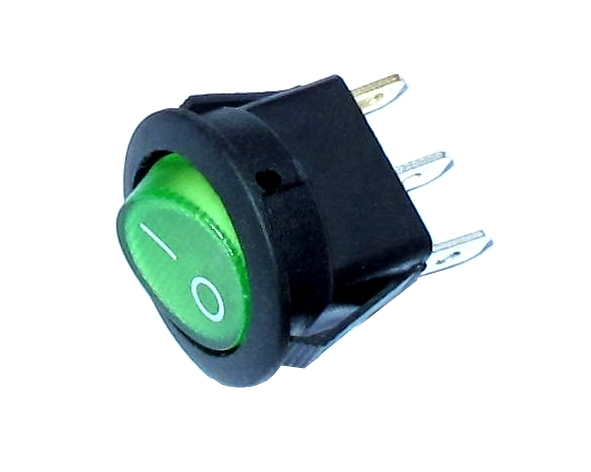

Runder Schalter Grüner Wippschalter beleuchteter Netzschalter Beleuchteter Wippschalter mit integrierte Lampe Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250Vac 6,5A / 125V 13A 1polig (2Kontakte), plus 1 Kontakt für Beleuchtung ( Insgesamt 3 Kontakte ) 4,8mm Flachsteckkontakte Gehäuse Schwarz Blende Grün Aufdruck : I/0 aus Nylon 6.6 nach UL94-V2.

Wippschalter runde Bauform Ein-Aus 3-Kontakte ( 1-polig )  Kopfdurchmesser: 23mm für Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Rote Beleuchtung mit 230V Glimmlampe Belastbarkeit: 250Vac 10A 1-poliger Schalter mit 3-Kontakten 4,8mm Flachstecker Gehäuse Schwarz weitere technische Daten:   Rote Beleuchtung mit 230V Glimmlampe integriert Runde Wippenschalter mit SnapIn Befestigung Kontakte 1-polig ( 3x Kontakte für 4,8mm Steckschuhe ) N-Leiter für Glimmlampe = Messingfarben ( Kontakt Nr 3 siehe auch Zeichnung weitere Bilder )  Betriebsspannung, max. bis 250VAC Schaltstrom, max. bis 10A 250VAC Schaltstrom bei induktiver Last, max.: 4A Umgebungstemperatur, max.: 85°C Isolationswiderstand (500V DC): >100MOhm Gehäuse Schwarz aus Nylon Materialien Körper und Wippe: Nylon 6.6/UL94V2 beleuchtete Wippe: Polycarbonat Anschlüsse: versilbert Steckanschlüsse: 4,8x0,8mm Abmessungen ( siehe auch Zeichnung weitere Bilder ) : Runde Bauform Durchmesser Kopf 23mm Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung, Einbautiefe mit Kontakten: 23mm Gehäuse Schwarz aus Nylon 4,8mm Flachstecker

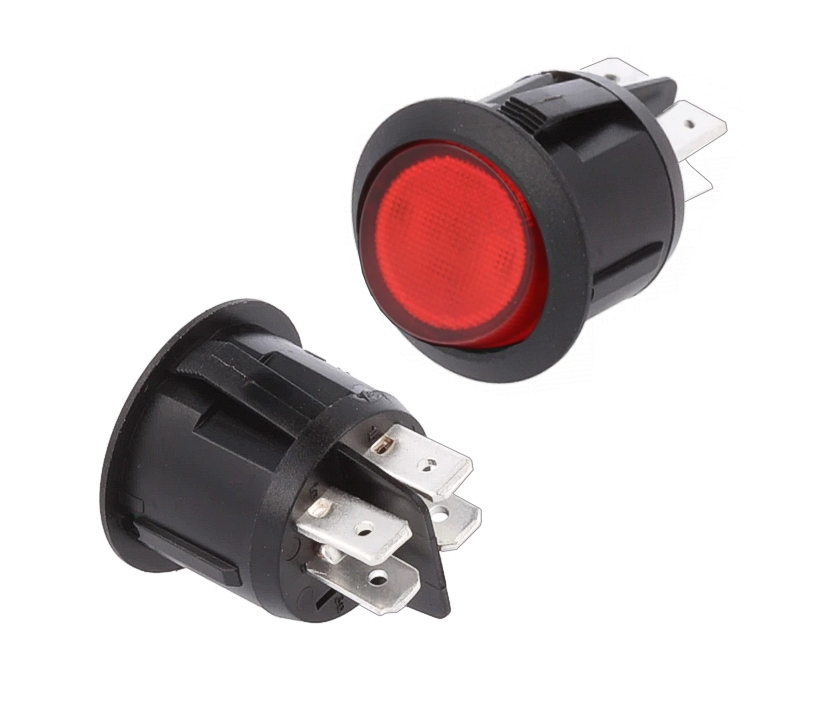

Wippschalter runde Bauform Ein-Aus 4-Kontakte = ( 2-polig L+N Ein-Aus )  Kopfdurchmesser: 23mm für Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Rote Beleuchtung mit 230V Glimmlampe Belastbarkeit: 250Vac 10A 2-poliger Schalter mit 4-Kontakten 4,8mm Flachstecker Gehäuse Schwarz weitere technische Daten:   Rote Beleuchtung mit 230V Glimmlampe integriert Runde Wippenschalter mit SnapIn Befestigung Kontakte 2-polig ( 4x Kontakte für 4,8mm Steckschuhe ) Betriebsspannung, max. bis 250VAC Schaltstrom, max. bis 10A 250VAC Schaltstrom bei induktiver Last, max.: 4A Umgebungstemperatur, max.: 85°C Isolationswiderstand (500V DC): >100MOhm Gehäuse Schwarz aus Nylon Materialien Körper und Wippe: Nylon 6.6/UL94V2 beleuchtete Wippe: Polycarbonat Anschlüsse: versilbert Steckanschlüsse: 4,8x0,8mm Abmessungen ( siehe auch Zeichnung weitere Bilder ) : Runde Bauform Durchmesser Kopf 23mm Bohrung: 20,2mm mit Einrastbefestigung und Verdrehsicherung, Einbautiefe mit Kontakten: 23mm Gehäuse Schwarz aus Nylon 4,8mm Flachstecker Zusatzinfo: erhältlich in 3 Ausführungen  ( siehe auch Register Ähnliche Artikel unten )  Bst Nr : 95-834-00430 = Grüne Wippe beleuchtet  Bst Nr : 95-834-00440 = Rote Wippe beleuchtet Bst Nr : 95-834-00410 = Schwarze Wippe unbeleuchtet

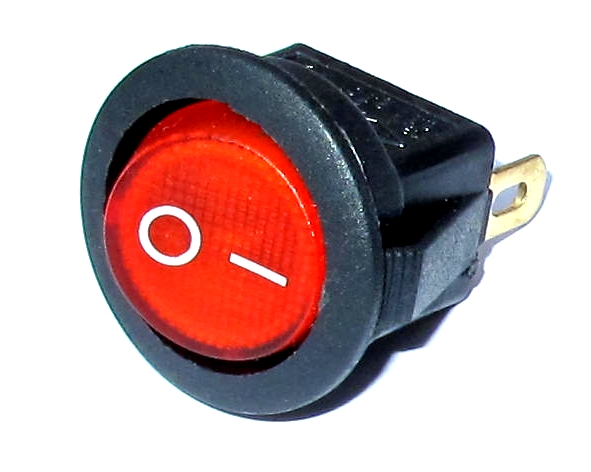

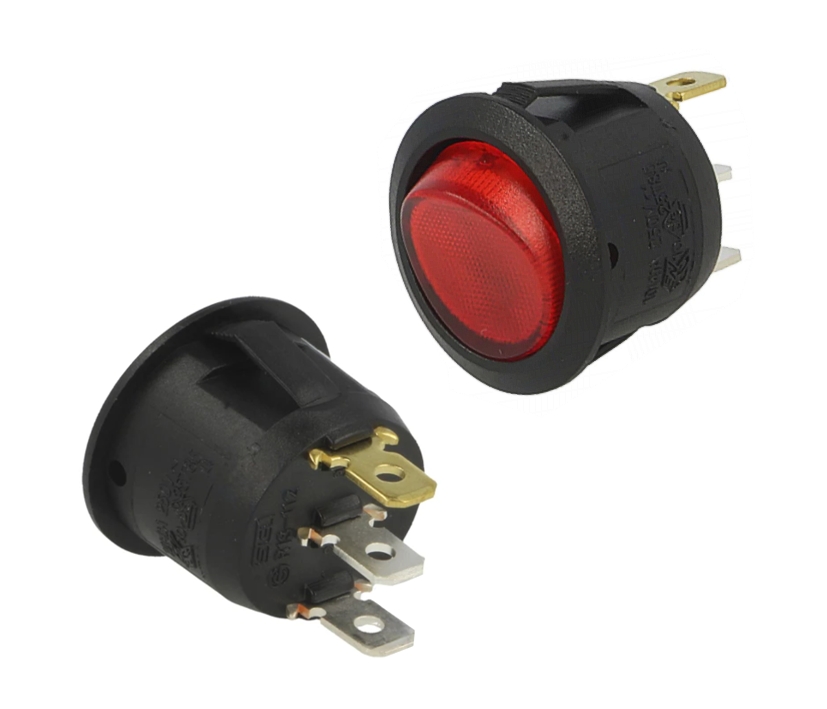

Runder Schalter Roter Wippschalter beleuchteter Netzschalter Beleuchteter Wippschalter mit integrierte Lampe Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250Vac 6,5A / 125V 13A 1polig (2Kontakte), plus 1 Kontakt für Beleuchtung ( Insgesamt 3 Kontakte ) 4,8mm Flachsteckkontakte Gehäuse Schwarz Blende Rot Aufdruck : I/0 aus Nylon 6.6 nach UL94-V2.

Einbau Wippenschalter mit rundem Spezialknopf. Eckige Frontbauform Befestigungsgewinde bzw. Einbaudurchmesser 22mm (rund) Befestigung mittels Kunststoff-Sechskantmutter  Gewindelänge: ca. 20mm / Mutterstärke: ca. 4mm Belastbarkeit: 250Vac 6A 1-polig (2 Kontakte) Schraubkontakte Gehäuse Weiss - Blende Weiss Aufdruck : ohne

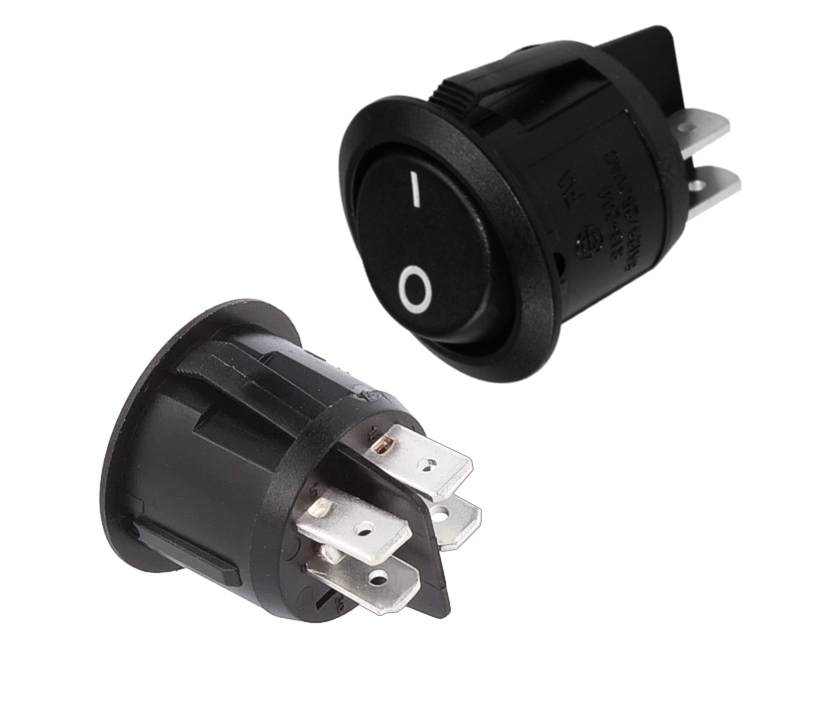

Schalter Wippschalter RUND 23mm Netzschalter 4-Kontakte = 2-Polig für N+L schaltend  Runde Bauform  Durchmesser: 23mm ( Bohrung: 20,2mm ) mit Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250V AC bis 6A Kontakt 2-polig Ein-Aus ( 4 Steckkontakte )  Gehäuse Schwarz aus Nylon 66 nach UL94-V2 Abmessungen siehe Zeichnung weitere Bilder Zusatzinfo: erhältlich in 3 Ausführungen   ( siehe auch Register " Ähnliche Artikel  "  )  Bst Nr : 95-834-00430 = Grüne Wippe beleuchtet  Bst Nr : 95-834-00440 = Rote Wippe beleuchtet  Bst Nr : 95-834-00410 = Schwarze Wippe unbeleuchtet

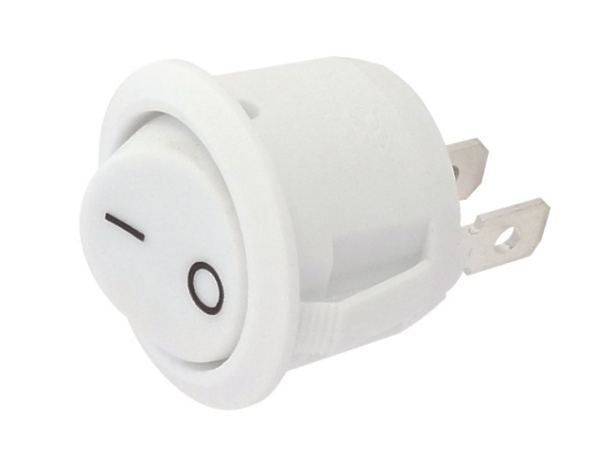

Wippschalter Weiss Runde Bauform  Durchmesser: 23mm (Bohrung: 20,2mm) Einrastbefestigung und Verdrehsicherung Einbautiefe mit Kontakten: 23mm Belastbarkeit: 250Vac 6A (4A) Kontakt: Schliesser 1-polig (2 Kontakte) Gehäuse Weiss aus Nylon 66 nach UL94-V2
