Aussendurchmesser: 44mm Höhe: 30mm

Aussendurchmesser: 62mm Höhe: 41mm

Spule 0,15mH 0,6mm Draht 25x12mm Luftspule Einsatz Frequenzweichen für die Audiotechnik  Luftspule mit verzinnten Drahtenden. Hoch belastbar, auf stabilem Wickelkörper. Höhe 12mm Durchmesser 25mm Drahtstärke 0,6mm Innenwiderstand 0,4-Ohm

Spule 0,18mH 1,4mm Draht 0,11R 55x30mm Luftspule für Frequenzweichen  LU55/018/140   LUFTSPULE 0.18MH + R=0.11ohm + LU55/30 + Draht = CU=1.4mm   Aussendurchmesser: 55mm Höhe: 30mm Technische Daten L/mH: 0,18 R/Ohm: 0,11 CU/mm: 1,40 L-Tol./%: 3,00 D/mm: 55,00 d1/mm: 25,50 d2/mm: 5,30 d3/mm: 28,00 H/mm: 30,00 h1/mm: 23,00

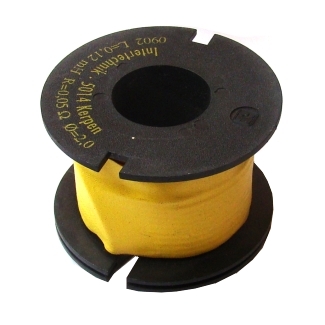

Aussendurchmesser: 62mm Höhe: 41mm Intertechnik Drosselspule (Induktivität) für passive Filterschaltungen, Frequenzweichen Kupferlackdraht nach DIN 1787, CU>99,99% OFC, Typ V, Spulenkörpermaterial: ABS, Wärmeformbeständigkeit: 85 C, L-Meßwert: Nom. 25C u. 1Khz, L-Toleranz: 5%, Drahtanschlußlänge: 10mm, Verzinnungslänge: min. 9mm, technische Änderungen vorbehalten, Standardwerte  L/mH = 0,10mH R/Ohm = 0,05-Ohm Draht DM = CU/mm = 2mm L-Tol. = 3% D/mm = 62mm d1/mm = 25,50mm d2/mm = 5,30mm d3/mm = 28mm H/mm = 41mm h1/mm = 35mm

0,22mH Spule mit 0,6mm Draht 25x12mm Luftspule für Frequenzweichen  Höhe 12mm  Durchmesser 25mm  Drahtstärke 0,6mm Innenwiderstand 0,5-Ohm

Aussendurchmesser: 55mm Höhe: 30mm Innenwiderstand nur 0,13-Ohm

Spule 0,33mH 0,6mm Draht 37x12mm Luftspule für den Weichenbau oder Boxenreparaturen Höhe 12mm Durchmesser 37mm  Drahtstärke 0,6mm Innenwiderstand 0,6 Ohm

Spule 0,39mH 0,71mm Draht 32x26mm Luftspule für den Weichenbau oder Boxenreparaturen Höhe 26mm Durchmesser 32mm  Drahtstärke 0,71mm Innenwiderstand 0,53 Ohm

Höhe 12mm Durchmesser 37mm  Drahtstärke 0,6mm Innenwiderstand 0,6-Ohm

Aussendurchmesser: 44mm Höhe: 30mm

Luftspule mit verzinnten Drahtenden. Hoch belastbar, auf stabilem Wickelkörper.Durchmesser: 48mm Höhe: ?? mm Drahtstärke 1,0mmInnenwiderstand 0,3-OhmTypischer Einsatz für Hochtöner und Mitteltöner

Aussendurchmesser: 62mm Höhe: 41mm

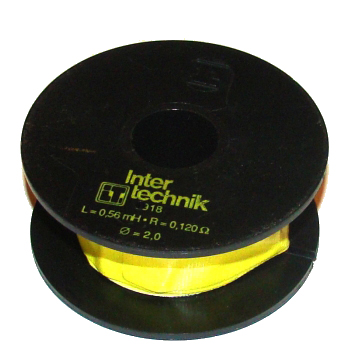

Spule 0,56mH 2mm Draht 0,12ohm 92x39mm Luftspule Aussendurchmesser: 92mm Höhe: 39mm Innenwiderstand nur 0,12-Ohm  Gewicht: 0,6kg

0,68mH Spule 1mm Draht 0,40-Ohm 48x30mm Luftspule Aussendurchmesser: 48mm Höhe: 30mm

Spule 0,82mH 0,6mm Draht 37x12mm Luftspule Höhe 12mm Durchmesser 37mm  Drahtstärke 0,6mm

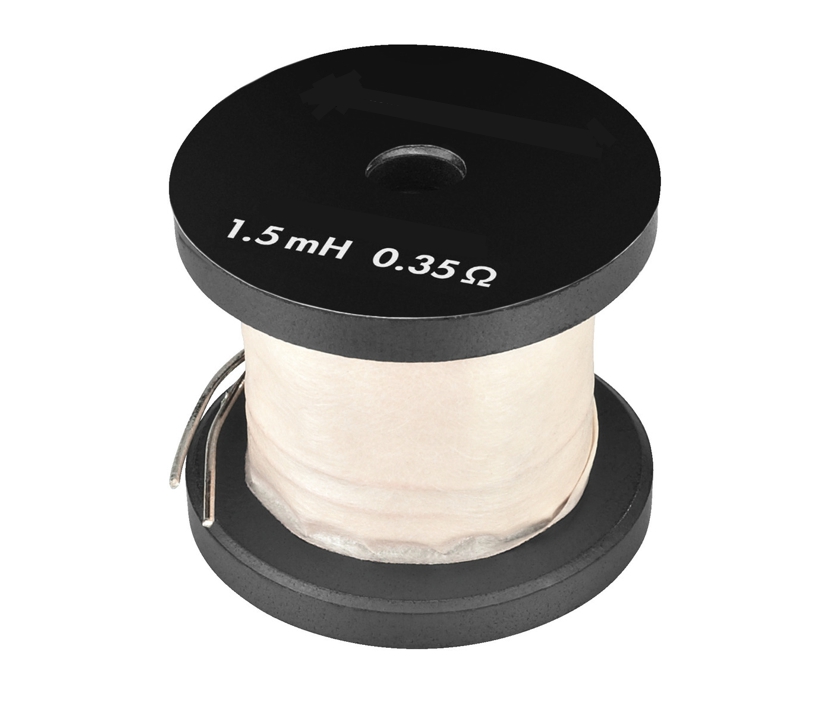

Spule 1,5mH 0,65mm Draht 26x26mm FerritspuleFerritkernspule Nennwert 1,5mHKupferdrahtlack (CUL)= 0,65mmGleichstromwiderstand 0,35-Ohm Abmessungen 26 mm x 26 mmGewicht 43 g

10mH Spule für Frequenzweichen Höhe 30mm Durchmesser 44mm Drahtstärke 0,5mm Innenwiderstand 4,25-Ohm

Höhe: 31mm Durchmesser: 40mm Drahtstärke: 0,75mm Innenwiderstand 0,82-Ohm M4 Messingschraube

10mH Ferritspule mit verzinnten Drahtenden Sehr hoch belastbar, mit geringsten Verlusten durch geringe Innenwiderstände Höhe 36mm Durchmesser 56mm Drahtstärke 1,12mm Innenwiderstand 0,55-Ohm Gewicht: ca. 0,7kg

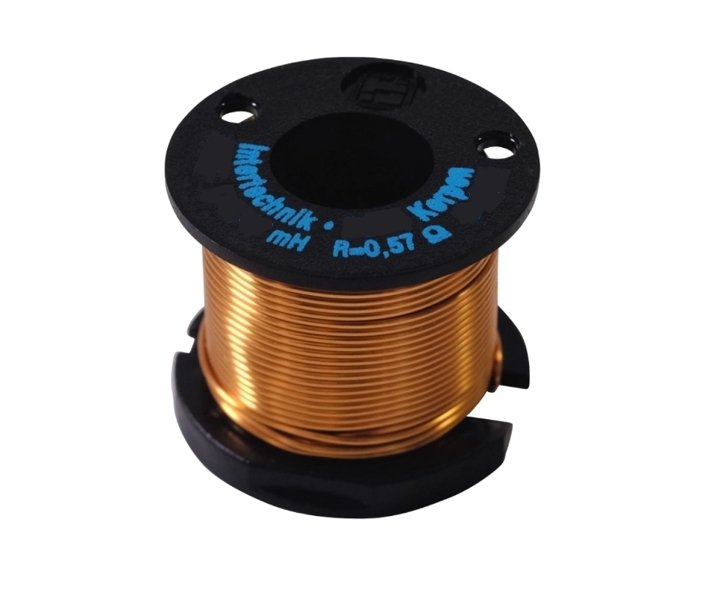

Hochwertige Rollenkernspule 15mH 1,12mm Draht / R=0,57-Ohm     Durchmesser: 56-58mm Länge: 46,5mm  ( siehe auch Zeichnung weitere Bilder )  L/mH 15mH R/Ohm 0,57-Ohm Draht = CU/mm 1,12mm Durchmesser L-Tol. = 5%Durchmesser 58mm d2/mm = 4,80mm d3/mm = 28,80mm H/mm = 46,50mm h1/mm = 28mm

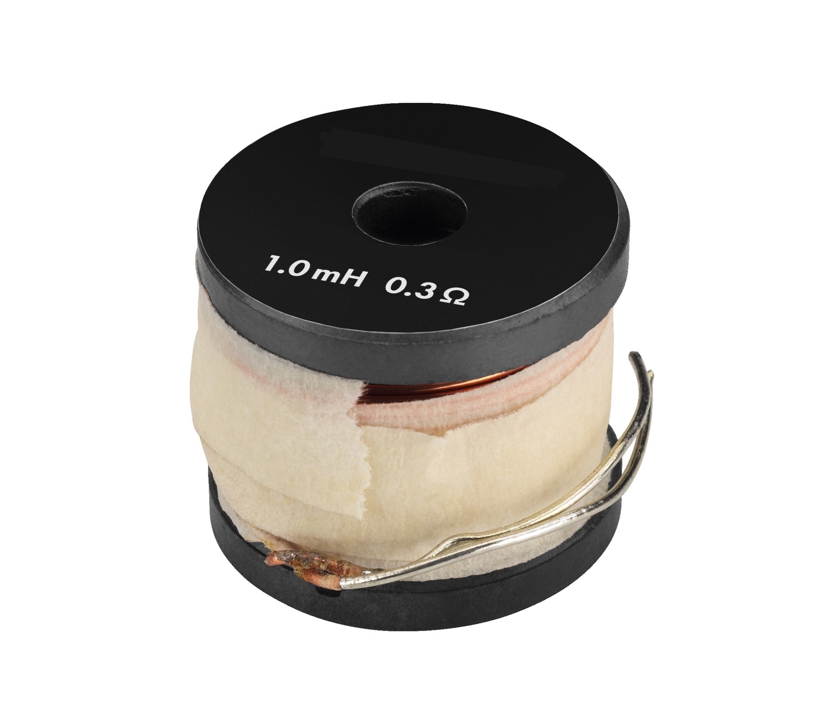

Spule 1,0mH 0,65mm Draht 23x18mm FerritspuleFerritkernspule Nennwert 1,0mHKupferdrahtlack (CUL)= 0,65mmGleichstromwiderstand 0,30-Ohm Abmessungen 23 mm x 18 mmGewicht 35 g

1mH Spule Luftspule Höhe 12mm Durchmesser 37mm Drahtstärke 0,6mm

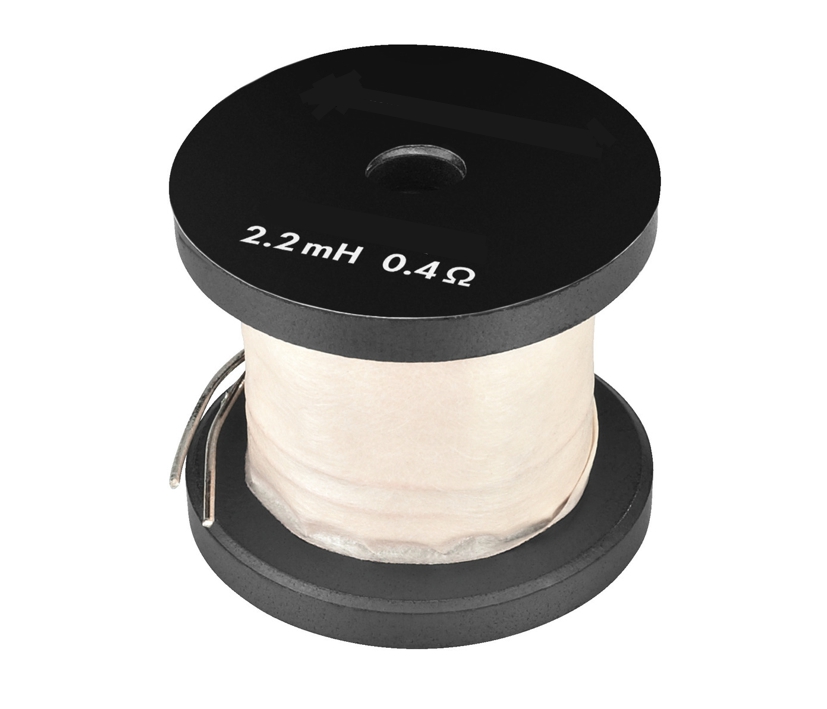

Spule 2,2mH 0,65mm Draht 30x26mm FerritspuleFerritkernspule Nennwert 2,2mHKupferdrahtlack (CUL)= 0,65mmGleichstromwiderstand 0,40-Ohm Abmessungen 30 mm x 26 mmGewicht 50 g

Höhe: 29mm Durchmesser 71mm  Drahtstärke 1,3mm Innenwiderstand 0,5-Ohm

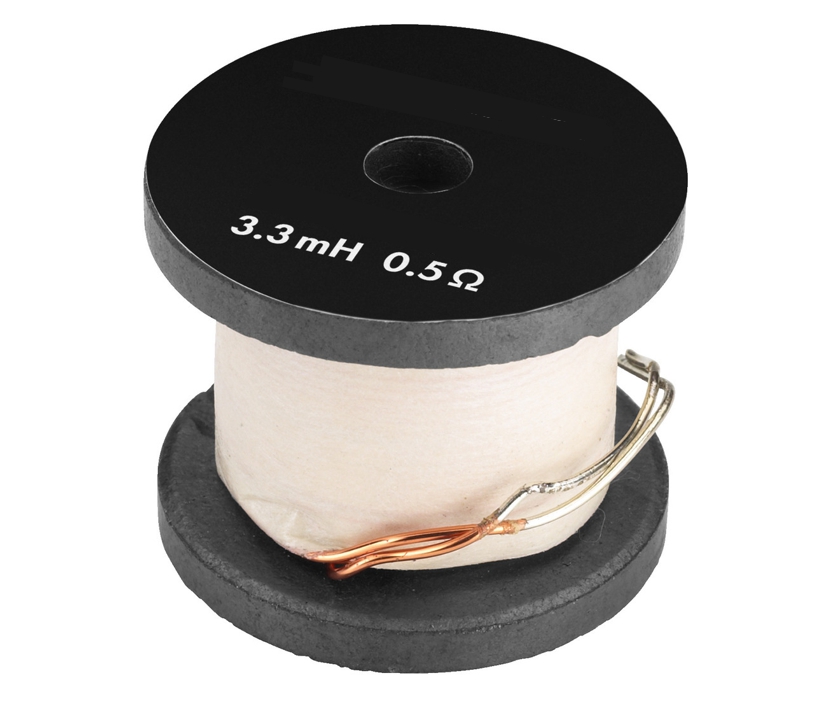

Spule 3,3mH 0,65mm Draht 30x26mm FerritspuleFerritkernspule Nennwert 3,3mHKupferdrahtlack (CUL)= 0,65mmGleichstromwiderstand 0,50-Ohm Abmessungen 30 mm x 26 mmGewicht 59 g

Höhe: 31mm Durchmesser 40mm Drahtstärke 0,9mm Innenwiderstand 0,5-Ohm

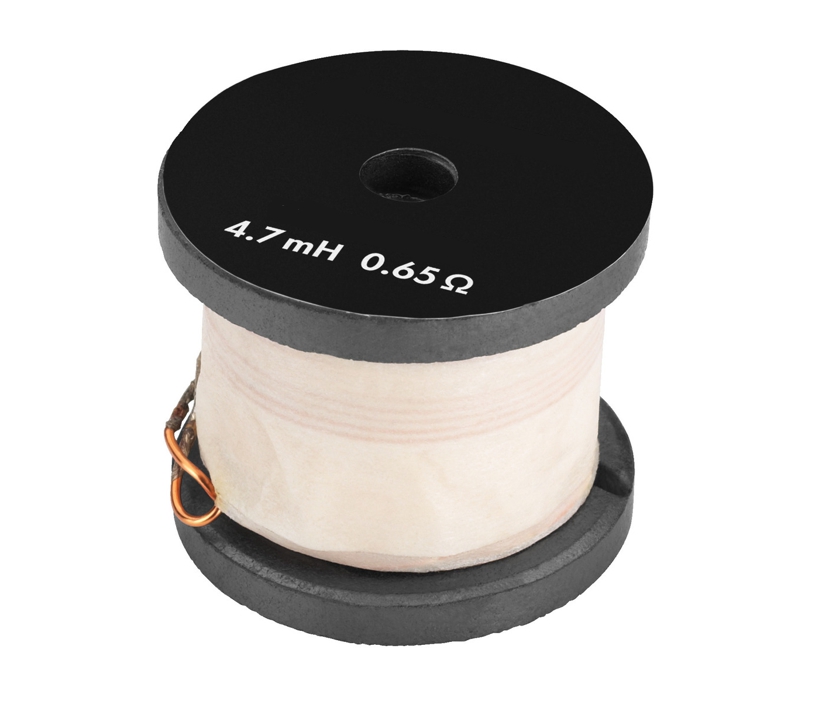

Spule 4,7mH 0,65mm Draht 30x26mm FerritspuleFerritkernspule Nennwert 4,7mHKupferdrahtlack (CUL)= 0,65 mmGleichstromwiderstand 0,65 Ohm Abmessungen 30 mm x 26 mmGewicht 65 g

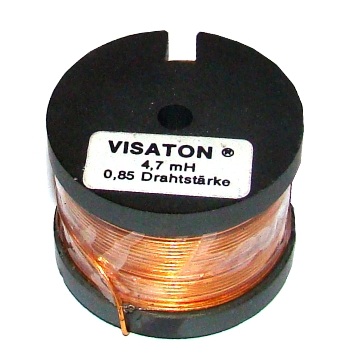

Höhe 31mm Durchmesser 40mm Drahtstärke 0,85mm Innenwiderstand 0,55-Ohm

6,8mH Spule 0,8mm Draht 40x31mm Ferritspule Höhe 31mm Durchmesser 40mm Drahtstärke 0,8mm Innenwiderstand 0,75-Ohm Gewicht: 190g

6,8mH Spule Ferritspule mit verzinnten Drahtenden Sehr hoch belastbar, mit geringsten Verlusten durch geringe Innenwiderstände Höhe 36mm Durchmesser 56mm Drahtstärke 1,18mm Innenwiderstand 0,35-Ohm Gewicht: 0,5kg

Ferritspulen mit verzinnten Drahtenden Höhe 31mm Durchmesser 40mm  Drahtstärke 0,75mm Innenwiderstand 0,79-Ohm  Sättigungsstrom 4,5A
