TAE-F Stecker auf RJ11 Westernstecker 6P4C = 4-polig belegt. Belegung International Für Geräte mit Internationaler PIN-Belegung derzeit für die üblichsten Funktelefone oder Tischtelefone z.B. Audioline, Topcom, Panasonic, Swisscom u.a. Pininig bzw. Steckerbelegung. TAE-F....6P4C     1----------3    2----------4     3----------2    4----------5

TAE Verlängerung mit 10m auf Kabeltrommel TAE-F Stecker auf TAE-F Buchse 10m Kabel auf Rolle zum auf- und abwickeln

10m TAE-N Verlängerungskabel Stecker-Buchse TAE Verlängerung z.B. für FAX Geräte  TAE-N (Steckerinlett grau) TAE Verlängerung = TAE-N Stecker auf TAE-N Buchse  Typischer Einsatz FAXGERÄTE Schwarze Ausführung

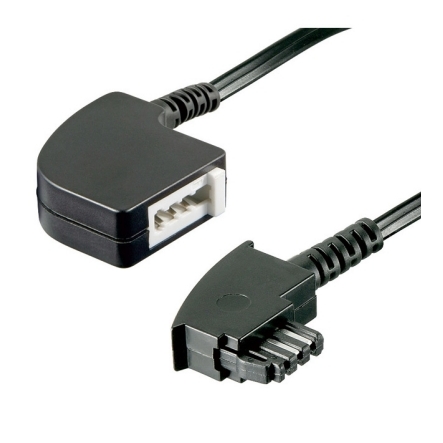

TAE-F Verlängerung = TAE-F Stecker auf TAE-F Kupplung 4-polig belegt schwarze Ausführung

15m TAE-N Verlängerungskabel Stecker-Buchse TAE Verlängerung z.B. für FAX Geräte  TAE-N (Steckerinlett grau) TAE Verlängerung = TAE-N Stecker auf TAE-N Buchse  Typischer Einsatz FAXGERÄTE Schwarze Ausführung

TAE-F Kabel ** Belegung = Telecom - Siemens usw. **TAE-F Stecker auf RJ11 Westernstecker = 6P4C = 4-polig belegt. Für Geräte  für Geräte mit SIEMENS TELEKOM PIN-Belegung (alte Siemens PIN-Belegung vor Euroset 20xx-Serie und Gigaset 40xx Serie) Pininig bzw. Steckerbelegung. TAE-F....6P4C     1----------5    2----------2     3----------4    4----------3

3m TAE-F  Verlängerung typische Telefonverlängerung = TAE-F Stecker auf TAE-F Kupplung 4-polig belegt Schwarze Ausführung

TAE-F Kabel ** Belegung üblichste = International **TAE-F Stecker auf RJ11 Westernstecker = 6P4C = 4-polig belegt Für Geräte mit Internationaler PIN-Belegung derzeit für die üblichsten Funktelefone oder Tischtelefone z.B. Audioline, Topcom, Panasonic, Swisscom u.a. Pininig bzw. Steckerbelegung. TAE-F....6P4C     1----------3    2----------4     3----------2    4----------5

TAE-F Stecker auf RJ11 Westernstecker 6P4C = 4-polig belegt. Belegung International Für Geräte mit Internationaler PIN-Belegung derzeit für die üblichsten Funktelefone oder Tischtelefone z.B. Audioline, Topcom, Panasonic, Swisscom u.a. Pininig bzw. Steckerbelegung. TAE-F....6P4C     1----------3    2----------4     3----------2    4----------5

TAE-F Stecker auf RJ11 Westernstecker 6P4C = 4-polig belegt. Belegung  Siemens und Telekom Geräte Für Geräte mit PIN-Belegung  für Siemens Euroset 20xx ... 40xxx und Telekom Geräte Steckerbelegung beachten siehe auch weitere Bilder  TAE-F....6P4C     1----------5    2----------2    3---------4    4----------5

6m TAE-F  Verlängerung typische Telefonverlängerung = TAE-F Stecker auf TAE-F Kupplung 4-polig belegt Schwarze Ausführung

6m TAE-N Verlängerungskabel Stecker-Buchse TAE Verlängerung z.B. für FAX Geräte  TAE-N (Steckerinlett grau) TAE Verlängerung = TAE-N Stecker auf TAE-N Buchse  Typischer Einsatz FAXGERÄTE Schwarze Ausführung

RJ45 auf TAE, Cat5 auf TAE, Cat6, Cat7 auf TAE, Cat6a auf TAE, Adapter RJ45 auf TAE  Dieser Adapter erlaubt es ihnen eine RJ45 Netzwerkdose zu einer TAE Dose umzuwandeln. Bestens geeignet für Telefone mit TAE Steckern an RJ45 Ausgängen. Typischer Einsatz z.B. bei der strukturierten LAN Verkabelung  20cm Anschlusskabel RJ45 Stecker auf TAE NFN Buchsen  Übliche Pinbellegung siehe auch weitere Bilder  Achtung nicht geeignet für den ISDN-So Bus, dieser Adapter ist kein ISDN-AB-Wandler

RJ45 auf TAE, Cat5 auf TAE, Cat6 auf TAE, Cat6a auf TAE, Adapter RJ45 auf TAE  Dieser Adapter erlaubt es ihnen eine RJ45 Netzwerkdose zu einer TAE Dose umzuwandeln. Bestens geeignet für Telefone mit TAE Steckern an RJ45 Ausgängen. Typischer Einsatz z.B. bei der strukturierten LAN Verkabelung  20cm Anschlusskabel RJ45 Stecker auf TAE NFF Buchsen  TAE Telefon-Adapter-Stecker RJ45-Stecker (8P4C) > 3x TAE N/F/N- Buchse üblichste Belegung siehe auch weitere Bilder !  Unsere Telefonadapter übertragen Signale in maximaler Qualität und sorgen für eine stabile Verbindung. Hochwertige Kontakte und passgenaue Stecker zeichnen unser Telefon-Zubehör aus.  Telefonadapter für 1x Amtsleitung (F-Buchse) und 2x Nebenstellen (N-Buchsen) zum Anschluss an eine LAN-Dose mit RJ45-Buchse 1x F-Buchse zum Anschluss eines Telefons oder Routers 2x N-Buchsen zum Anschluss von Nebengeräten wie Anrufbeantworter, Fax, Modem oder Gebührenanzeiger 1x RJ45-Stecker mit Rastnase und hochwertigen Kontakten für eine ideale Übertragung Routerkabel mit kupferkaschiertem Aluminiumleiter (CCA) für eine klare Signalqualität ohne Störungen Stabile PVC-Ummantelung schützt das Flachkabel ideal vor Kabelbruch. TAE Telefon-Adapter-Stecker aus robustem Kunststoffgehäuse für eine lange Funktionsfähigkeit  Achtung nicht geeignet für den ISDN-So Bus, dieser Adapter ist kein ISDN-AB-Wandler

RJ45 auf TAE, Cat5 auf TAE, Cat6 auf TAE, Cat6a auf TAE, Adapter RJ45 auf TAE  Dieser Adapter erlaubt es ihnen eine RJ45 Netzwerkdose zu einer TAE Dose umzuwandeln. Bestens geeignet für Telefone mit TAE Steckern an RJ45 Ausgängen. Typischer Einsatz z.B. bei der strukturierten LAN Verkabelung in Verbindung mit Telefonanlagen etc.  20-25cm Anschlusskabel RJ45 Stecker auf TAE-F Buchse 4polig belegt ( siehe auch weitere Bilder )  meist auch kompatibel zu TAE Gigsaet und analogen Telefonen   kompatibel zu DSL / VDSL Direktanschlüssen ( Wanddose - Router )  Belegung TAE-F: 1+2 / Belegung RJ-45: 4+5   Achtung nicht geeignet für den ISDN-So Bus, dieser Adapter ist kein ISDN-AB-Wandler

TAE RJ45 Anschlusskabel TAE-F Stecker auf RJ45 Stecker, 2-adrig, z.B. geeignet für den Anschluss der FritzBox 7170, 7270, ....7490 und viele weitere Modelle von AVM und anderer Hersteller für Komplettanschluss ohne Splitter Dieser Adapter erlaubt es ihnen auch eine RJ45 Anschlussdose zu einer TAE-F Kombination umzuwandeln Anschlusskabel TAE-F Stecker auf RJ45 Stecker 2-adriges ungeschirmtes Flachkabel Belegung: (TAE -> RJ45) 1-4, 2-5 Kabellänge 1m Achtung nicht geeignet für den ISDN-So Bus, dieser Adapter ist kein ISDN-AB-Wandler

RJ45 auf TAE und RJ11 TAE Adapter Dieser Adapter erlaubt es ihnen eine RJ45 Anschlussdose zu einer TAE N / RJ11 umzuwandeln. Bestens geeignet für analoge Telefone oder Telefonanlagen an den Anschluss einer LAN Verkabelung.  14cm Anschlusskabel TAE N Dose (Buchse female) an RJ 45 Stecker Optimal zur Benutzung bei CAT-x Verkabelungen ( Cat5, Cat5a, Cat6, Cat6a, Cat7, )  Achtung nicht geeignet für den ISDN-So Bus, dieser Adapter ist kein ISDN-AB-Wandler

TAE RJ45 Dose Kombidose RJ45 und TAE Telefondose DSL Dose LAN Dose halbduplex Unterputz Anschlußdose Kombidose geeignet für TAE; ISDN, DSL und auch LAN UTP Halbduplex Vernetzung für LAN RJ45 Buchse 8pin breite (6polig belegt ) und TAE-F/N (1x6) Buchsenelement universell geeignet für 6-polige und 8-polige Stecker Anschluss-Einheit für 2 Terminals Schraubkontakte 2x 6pol ( 6pol RJ45 und 6pol TAE ) Anschlussplan siehe weitere Bilder  Schraubkontakte für Leiter bis 1mm Durchmesser max. 2 Adern je Kontakt Material Kontaktfeder CuSn Oberfläche Kontaktfeder 1,5um Ni / 1,3um Au ( vergoldet )  Lebensdauer (Steckzyklen) mind. 2.500 Zyklen Bauart DIN EN 60 603-7:1997-08 Nennbetriebsspannung 125 V DC Betriebsstrom max. 1 A bei 50 °C Spannungsfestigkeit 1000 V, 50 Hz, 1 min Isolationswiderstand > 500 MOhm Kontaktwiderstand < 20 mOhm TIA/IAE-568-B.2-2001 Category 3 ungeschirmt Mit Zentralblende und Außenblende mit Spreizkrallen Farbe: Reinweiss (ähnlich RAL 9010) Abmessungen Aussenblende 80 x 80 mm Abmessungen Innenblende 50 x 50 mm An dieser Universaldose können Sie sowohl ihre analogen Endgeräte wie Telefon, Faxgerät, Anrufbeantworter als auch Ihre SoBus, ISDN-Geräte wie ISDN-Telefon oder ISDN-PC-Karte oder auch Systembus Telefone und den DSL Anschluss für Router anschließen. Desweiteren ist es möglich die RJ45 Buchse für die EDV LAN Vernetzung im Hause zu nutzen Die RJ45 Buchse ist 6polig belegbar, und kann somit auch für die 4pol Halbduplex UTP ( siehe auch Plan weitere Bilder )  Vernetzung verwendet werden ( Category 3 )  10/100Mbit  Somit ideal für Gebäude mit alter bestehender Verkabelung  Halbdubplexbelegung mit Kontaktbelegung 1, 2, 3, 6 (Ethernet 10/100Mbit ) siehe auch weitere Bilder Zusatzinfo: Auch als Aufputz Ausführung erhältlich = Bst Nr  76-882-01000 ( siehe Register unten ähnliche ) Empfohlenes Zubehör hierzu fals nötig  76-882-01120 = RJ45 Stecker auf TAE-F Stecker  76-882-01115 = RJ45 Stecker auf TAE Buche  10zoll Schrank, 10zoll Patchfeld

RJ11 TAE NFN Adapter. Dieser Adapter erlaubt es ihnen über eine RJ11 Modularstecker einer TAE-Dose NFN zu machen Dieser Adapter erlaubt es Ihnen einen RJ11 Anschluss, wie er sich z.B. an der FritzBox befindet, zu einem TAE N/F/N Anschluss umzuwandeln. ca. 10cm Anschlusskabel TAE N/F/N Buchsen an RJ11 (6P4C) Stecker

TAE Adapterkabel, RJ11 Stecker auf TAE-F Buchse RJ11 Stecker (6P4C) Westernstecker TAE-F Buchse Anschlusskabel: ca. 20cm Belegung (RJ11 -> TAE): 2-4(E), 3-1(La), 4-2(Lb), 5-3(W)

TAE Adapter auf NFF Buchsen. Diese Verlängerung kann an eine TAE-F Buchse angeschlossen werden und gibt das Signal auf 1x TAE-N, 2x TAE-F und eine RJ11 Buchse aus. Stecker für TAE-F Buchse einsetzbar 1x TAE-N Buchse 2x TAE-F Buchse 1x RJ11 Buchse Anschlusskabel: 0,2m

TAE Adapter TAEF auf RJ45 z.B. für Telekommunikationsgeräte aller Art mit Modular-  bzw. Westernanschluss von FRITZBOX, Speedport, Geräten, Telefonen, Faxgeräten, Anrufbeantworter oder auch Modems anschließen zu können TAE-F Stecker auf RJ45 Modularbuchse 2-polig belegt Typischer Einsatz analoge Geräte TAE Adapter mit TAE-F Stecker auf RJ45 (8P2C) Kupplung Belegung: TAE PIN 1(a) zu RJ 45 PIN 1 TAE PIN 2(b) zu RJ 45 PIN 8 Pinbelegung siehe weitere Bilder !  Nebeninfo nicht für ISDN Geräte geeignet da der ISDN So-Bus 4-polig is. 8P2C bedeudet 8P = 8-polige RJ45 Buchse und 2C = 2-polig belegt   Es gibt diesesn Adapter in 2 Ausführungen !    Bst Nr 76-882-02200 = passend für Telefonen, Faxgeräten, Anrufbeantworter  Bst Nr 76-882-02210 = passend zu FritzBox, Speedport usw.

TAE Adapter TAE-F Stecker auf NFF Buchsen und RJ11 Modularbuchse Telefon Adapter zum aufstecken auf die bestehende Telefondose Wenn Sie eine Telefondose mit nur einem Steckplatz haben so können Sie mit diesem Steckadapter das einfach ändern, machen Sie einfach eine 3-fach Dose daraus Eingang: TAE-F Stecker auf 3x TAE Buchsen Kodierung N-F-F und 1x Modularbuchse 6P/4C ( RJ11 Buchse ) Übliche Pinbelegung siehe auch weitere Bilder

TAE Adapter TAE-F Stecker auf NFN Buchsen und RJ11 Modular Telefonadapter zum aufstecken auf die bestehende Telefondose Wenn Sie eine Telefondose mit nur einem Steckplatz haben so können Sie mit diesem Steckadapter das einfach ändern, machen Sie einfach eine 3-fach Dose daraus Eingang: TAE-F Stecker auf Ausgang 3x TAE Buchsen Kodierung N-F-N und 1x Modularbuchse RJ11 6P/4C übliche Belegung siehe auch weitere Bilder

TAE Adapter z.B. für Telekommunikationsgeräte aller Art mit Modular-  bzw. Westernanschluss von Telefonen, Faxgeräten, Anrufbeantworter oder auch Modems anschließen zu können. Für die meisten Import-Telefone TAE-F Stecker auf RJ11 Modularstecker Alternative = Bst.Nr: 76-882-00042 TAE Adapter für für Siemens, Telekom und Hagenuk usw.

TAE Adapter z.B. für Telekommunikationsgeräte aller Art mit Modular-  bzw. Westernanschluss von Telefonen, Faxgeräten, Anrufbeantworter oder auch Modems anschließen zu können. Zum Adaptieren von Modularkabeln in die TAE-Dose für Siemens, Telekom und Hagenuk usw. TAE-F Stecker auf RJ11 Modularstecker 6P4C Belegung (TAE-RJ11): 1a-5, 2b-2, 3W-4, 4E-3 Alternative = Bst.Nr: 76-882-00042 TAE Adapter für für Siemens, Telekom und Hagenuk usw.

TAE Adapter z.B. für Telekommunikationsgeräte aller Art mit Modular-  bzw. Westernanschluss von Telefonen, Faxgeräten, Anrufbeantworter oder auch Modems anschließen zu können TAE-N Stecker auf RJ12 Modularstecker

TAE NFF Dose Telefondose 3er-Anschlussdose für 2 Hauptanschlüsse TAE-Anschlussdose TAE-Aufputzdose mit Steckerbelegung N-F-F Aufklemmbar sind 2 verschiedene Rufnummern auf eine Dose von Links nach Rechts wie folgt. Tel.Nr.: 1 = NF (Links+Mitte) / Tel.Nr.: 2 = F (Rechts) Schraubklemmen: 6x Oben und 6x Unten ca. Abm.: B:65mm H:80mm T:27mm Farbe: Reinweiss

TAE Dose Aufputzdose TAE-NFN 3er-Anschlussdose für 1 Hauptanschluss TAE-Anschlussdose TAE-Aufputzdose mit Steckerbelegung N-F-N Aufklemmbar ist 1 Rufnummer auf alle integr. Buchsen von Links nach Rechts also NFN 6x Schraubklemmen ca. Abm.: B:65mm H:80mm T:27mm Farbe: Reinweiss

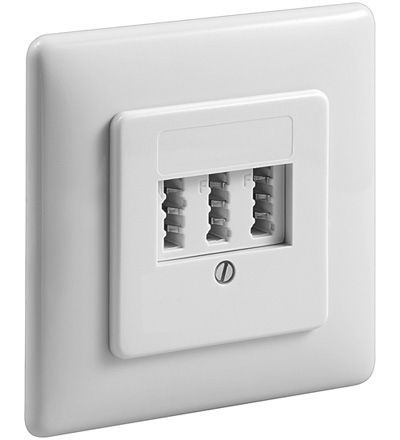

TAE NFF Dose Telefondose Unterputz 3er Anschlussdose für bis zu 2 Hauptanschlüsse TAE-Anschußdose TAE-Unterputzdose mit Steckerbelegung N-F-F Aufklemmbar sind 2 verschiedene Rufnummern auf eine Dose; von Links nach Rechts wie folgt. Tel.Nr.: 1 = NF (Links+Mitte) / Tel.Nr.: 2 = F (Rechts) Schraubklemmen: 6x Oben und 6x Unten Aussenabmessungen ca.: B:81mm H:81mm T:28mm Abm.Innenblende: 50 x 50mm Spreiskrallenbefestigung Farbe: Reinweiss

TAE-F Dose Telefondose Anschlussdose für 1 Hauptanschluss TAE-Anschlussdose TAE-Unterputzdose mit Steckerbelegung für F (TAE-F Stecker) Aufklemmbar ist 1 Rufnummer auf die integr. Buchse Aussenabmessungen ca.: B:81mm H:81mm T:28mm Abm.Innenblende: 50 x 50mm Spreiskrallenbefestigung

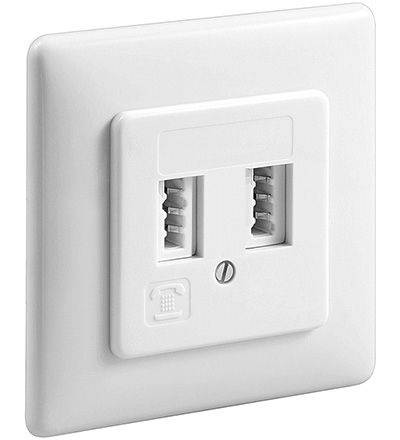

TAE FF Dose Telefondose für 2 getrennte Anschlüsse bzw. Nummern in einer Dose TAE-Unterputzdose mit Steckerbelegung F-F Aufklemmbar sind 2 verschiedene Rufnummern auf eine Dose von Links nach Rechts wie folgt. Tel.Nr.: 1 = F (Links) / Tel.Nr.: 2 = F (Rechts) Schraubklemmen: 6x Oben und 6x Unten Aussenabmessungen ca.: B:81mm H:81mm T:28mm Abm.Innenblende: 50 x 50mm Spreiskrallenbefestigung

TAE N/F Telefondose bzw. Anschlussdose für 1 Telefonnummer  TAE Unterputzdose mit Steckerbelegung N-F Aufklemmbar ist 1 Rufnummer auf alle integr. Buchsen von Links nach Rechts also NF 6x Schraubklemmen Aussenabmessungen ca.: B:81mm H:81mm T:28mm Abm.Innenblende: 50x50mm Spreiskrallenbefestigung Farbe: Beige

TAE Dose Unterputz NFN 3er Anschlussdose für 1 Hauptanschluss TAE-Unterputzdose mit Steckerbelegung N-F-N Aufklemmbar ist 1 Rufnummer auf alle integr. Buchsen von Links nach Rechts also NFN 6x Schraubklemmen Aussenabmessungen ca.: B:81mm H:81mm T:28mm Abm.Innenblende: 50 x 50mm Spreiskrallenbefestigung Farbe: Beige

TAE ISDN DSL Dose Telefondose RJ45 SoBus und TAE Anschlussdose Kombidose Aufputz RJ45 ISDN ( SoBus) 1x8(6) und TAE (1x6) pol An dieser Dose können Sie sowohl ihre analogen Endgeräte wie TAE-Telefone und oder ISDN Anlagen, als auch Ihre ISDN Geräte sowie ISDN Telefone oder  auch ISDN PC Karte angesteckt werden Ideal auch um auf die aktuelle IP VoIP Telefonie umzustellen Durch die integrierte RJ45 Buchse kann z.B. auch die DSL Leitung für die Fritzbox einfach aufgeklemmt werden  Anschlussart Schraubklemmen. Aussenabmessungen ca.: H:81mm B:65mm T:28mm Befestigung dübeln oder schrauben Anschlussbelegung siehe weitere Bilder ! Farbe: Beige/ Perlweiss  An dieser Universaldose können Sie sowohl ihre  analogen Endgeräte wie Telefon, Faxgerät, Anrufbeantworter als auch Ihre SoBus, ISDN-Geräte wie ISDN-Telefon oder ISDN-PC-Karte oder auch Systembus Telefone und den DSL Anschluss für Router anschließen. Desweiteren ist es möglich die RJ45 Buchse für die EDV LAN Vernetzung im Hause zu nutzen Die RJ45 Buchse ist 6polig belegbar, und kann somit auch für die 4pol Halbduplex UTP ( siehe auch Plan weitere Bilder )  Vernetzung verwendet werden ( Category 3 )  10/100Mbit  Somit ideal für Gebäude mit alter bestehender Verkabelung  Halbdubplexbelegung mit Kontaktbelegung 1, 2, 3, 6 (Ethernet 10/100Mbit ) siehe auch weitere Bilder   Zusatzinfo: Auch als Unterputz Ausführung erhältlich = Bst Nr  76-882-01050 ( siehe Register unten ähnliche )
