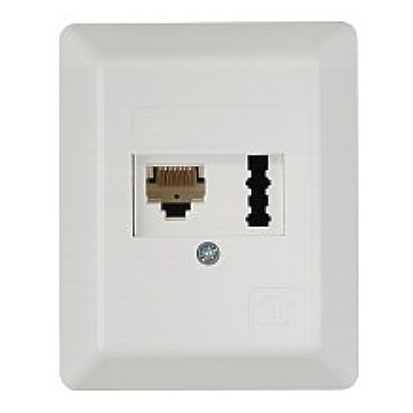

TAE DSL ISDN Dose Aufputz TAE und RJ45 S-0 Bus Telefondose

Kombidose UP-SET-01 mit LAN + TAE + SAT + TV mit 55x55mm Innenblende passend zu vielen Systemen SYSTEM bestehend aus : 1x Art-Nr 78-306-00700 = UP Basisdose TwiGa Blau ( Koax + LSA-Technik siehe weitere Bilder )  1x Art-Nr 78-306-00750 = Steckmodul TAE + LAN = 10/100/1000MBit = 1Gbit max 10GBit 10GbE                               Die TAE Seite kann für DSL Zugang oder analoge oder Systemtelefone genutzt werden 1x Art-Nr 78-306-00743 = Steckmodul SAT + TV ( DVB-S/C/T Stichleitungsmodul DiSEqC-fähig 22KHz )1x Art-Nr 78-306-00710 = Abdeckung 55x55mm Innenblende Beschreibung : TwiGa Basisdose für die Aufnahme der verschiedenen Kommunikationsmodule der Systemvariante TwiGaDie Basisdose ist mit werksseitig vorgerüstet für SAT TV Spreizkrallen Nein - Befestigung durch Schrauben in übliche Unterputzdosen Material der Basisdose Metall stabiler Druckguss Für Unterputzschalterdosen geeignet JA / Für Kanaleinbau geeignet JA / Für Bodentank bzw. Unterflurmontagegeeignet Ja Abmessungen: Metallrahmen 71x71mm Bautiefe : 38mm Wichtige Information zur Kabellage ( siehe auch weitere Bilder Rückseite der Basisdose ) : Orginal-Kombikabel von Homeway = Art-Nr 42-710-00297 optimal geeignet oder ggf. auch alternative Kabellage verwendbar mit 6mm Durchmesser z.B. ohne Mantel bei LAN und Koaxkabel z.B. Art-Nr 42-710-00355 oder 42-710-00445 mit Durchmesser des Dielektrikum von 3.3mmPS Info in der TwigaDose sind in der blauen Rückseite bereits LAN-Kabel Einschublamellen integriert ( siehe auch weitere Bilder ) Optionales Zubehör erhältlich z.B. Außenrahmen von der Jung Serie mit 55x55mm = AS58x = zb. AS581WW, AS582WW, AS583WW, AS584WW, AS584WWGIRA Serie mit 55x55mm = 021103, 021203, 021403, 021503Weiteres Zubehör fals benötigt : Art-Nr 78-306-00800 =  LSA Eindrückwerkzeug ( reines Hilfsmittel ) Art-Nr  42-710-00297 =  Orginal Koax-Kombikabel von HomeWay  Weitere Zusatzinfo für weitere Ausführungen  mit anderer Bestückung je nach Einsatzart im Haus : dieses Kombidose ( selbe Dosensystem ) ist auch erhältlich für Kabelfernsehen statt für SAT-TV das ist die Nr AG-1131497

UP-SET-02 Kombidose mit LAN + TAE + TV Kabelfernsehen mit 55x55mm Innenblende passend zu vielen Systemen GIRA JUNG SYSTEM bestehend aus : 1x Art-Nr 78-306-00700 = UP Basisdose TwiGa Blau ( Koax + LSA-Technik siehe weitere Bilder ) 1x Art-Nr 78-306-00750 = Steckmodul TAE + LAN = 10/100/1000MBit = 1Gbit max 10GBit 10GbE                               Die TAE Seite kann für DSL Zugang oder analoge oder Systemtelefone genutzt werden 1x Art-Nr 78-306-00742 = Steckmodul Kabelfernsehen (  DVB-C/T or C-ATV or DVB-T und UKW )1x Art-Nr 78-306-00710 = Abdeckung 55x55mm Innenblende Beschreibung : TwiGa Basisdose für die Aufnahme der verschiedenen Kommunikationsmodule der Systemvariante TwiGaDie Basisdose ist mit werksseitig vorgerüstet für TV + UKW ( Kabelfernsehen oder BK ) Spreizkrallen Nein - Befestigung durch Schrauben in übliche Unterputzdosen Material der Basisdose Metall stabiler Druckguss Für Unterputzschalterdosen geeignet JA / Für Kanaleinbau geeignet JA / Für Bodentank bzw. Unterflurmontagegeeignet Ja Abmessungen: Metallrahmen 71x71mm Bautiefe : 38mm Wichtige Information zur Kabellage ( siehe auch weitere Bilder Rückseite der Basisdose ) : Orginal-Kombikabel von Homeway = Art-Nr 42-710-00297 optimal geeignet oder ggf. auch alternative Kabellage verwendbar mit 6mm Durchmesser z.B. ohne Mantel bei LAN und Koaxkabel z.B. Art-Nr 42-710-00355 oder 42-710-00445 mit Durchmesser des Dielektrikum von 3.3mmPS Info in der TwigaDose sind in der blauen Rückseite bereits LAN-Kabel Einschublamellen integriert ( siehe auch weitere Bilder )Optionales Zubehör erhältlich z.B. Außenrahmen von der Jung Serie mit 55x55mm = AS58x = zb. AS581WW, AS582WW, AS583WW, AS584WW, AS584WWGIRA Serie mit 55x55mm = 021103, 021203, 021403, 021503Weiteres Zubehör fals benötigt : Art-Nr 78-306-00800 =  LSA Eindrückwerkzeug ( reines Hilfsmittel ) Art-Nr  42-710-00297 =  Orginal Koax-Kombikabel von HomeWay Weitere Zusatzinfo für weitere Ausführungen  mit anderer Bestückung je nach Einsatzart im Haus : dieses Kombidose ( selbe Dosensystem ) ist auch erhältlich für SAT-Anlagen erhältlich das ist die Nr AG-1131495

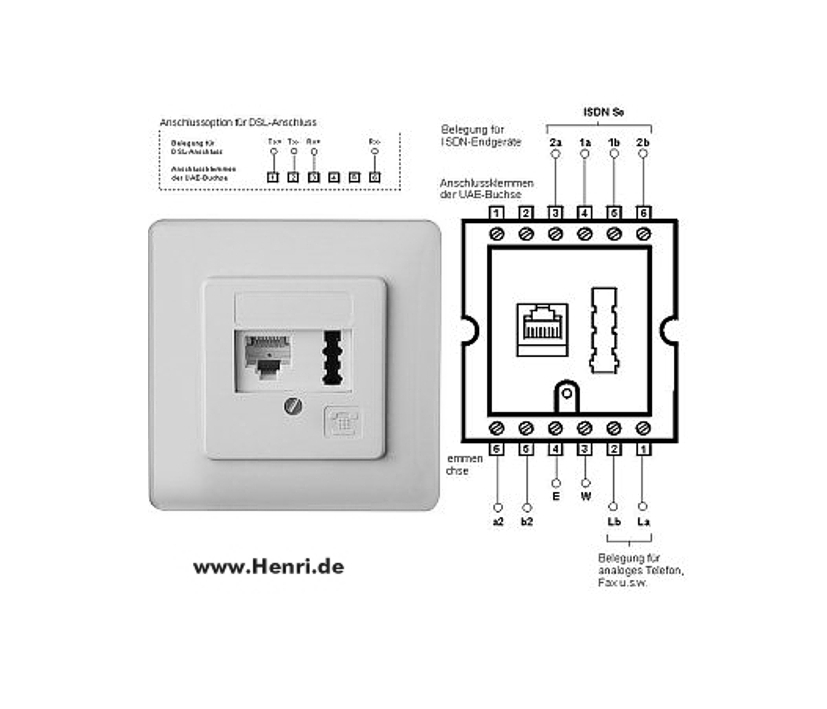

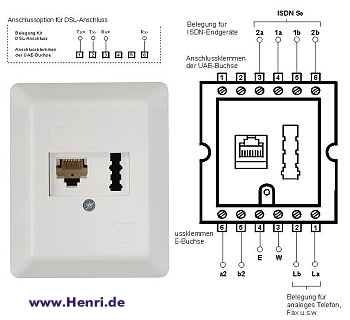

TAE RJ45 Dose Kombidose RJ45 und TAE Telefondose DSL Dose LAN Dose halbduplex Unterputz Anschlußdose Kombidose geeignet für TAE; ISDN, DSL und auch LAN UTP Halbduplex Vernetzung für LAN RJ45 Buchse 8pin breite (6polig belegt ) und TAE-F/N (1x6) Buchsenelement universell geeignet für 6-polige und 8-polige Stecker Anschluss-Einheit für 2 Terminals Schraubkontakte 2x 6pol ( 6pol RJ45 und 6pol TAE ) Anschlussplan siehe weitere Bilder  Schraubkontakte für Leiter bis 1mm Durchmesser max. 2 Adern je Kontakt Material Kontaktfeder CuSn Oberfläche Kontaktfeder 1,5um Ni / 1,3um Au ( vergoldet )  Lebensdauer (Steckzyklen) mind. 2.500 Zyklen Bauart DIN EN 60 603-7:1997-08 Nennbetriebsspannung 125 V DC Betriebsstrom max. 1 A bei 50 °C Spannungsfestigkeit 1000 V, 50 Hz, 1 min Isolationswiderstand > 500 MOhm Kontaktwiderstand < 20 mOhm TIA/IAE-568-B.2-2001 Category 3 ungeschirmt Mit Zentralblende und Außenblende mit Spreizkrallen Farbe: Reinweiss (ähnlich RAL 9010) Abmessungen Aussenblende 80 x 80 mm Abmessungen Innenblende 50 x 50 mm An dieser Universaldose können Sie sowohl ihre analogen Endgeräte wie Telefon, Faxgerät, Anrufbeantworter als auch Ihre SoBus, ISDN-Geräte wie ISDN-Telefon oder ISDN-PC-Karte oder auch Systembus Telefone und den DSL Anschluss für Router anschließen. Desweiteren ist es möglich die RJ45 Buchse für die EDV LAN Vernetzung im Hause zu nutzen Die RJ45 Buchse ist 6polig belegbar, und kann somit auch für die 4pol Halbduplex UTP ( siehe auch Plan weitere Bilder )  Vernetzung verwendet werden ( Category 3 )  10/100Mbit  Somit ideal für Gebäude mit alter bestehender Verkabelung  Halbdubplexbelegung mit Kontaktbelegung 1, 2, 3, 6 (Ethernet 10/100Mbit ) siehe auch weitere Bilder Zusatzinfo: Auch als Aufputz Ausführung erhältlich = Bst Nr  76-882-01000 ( siehe Register unten ähnliche ) Empfohlenes Zubehör hierzu fals nötig  76-882-01120 = RJ45 Stecker auf TAE-F Stecker  76-882-01115 = RJ45 Stecker auf TAE Buche  10zoll Schrank, 10zoll Patchfeld
