UP-SET-01 Kombidose mit LAN + TAE + SAT + TV mit 55x55mm Innenblende pas zu vielen Systemen GIRA JUNG
79,95 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "UP-SET-01 Kombidose mit LAN + TAE + SAT + TV mit 55x55mm Innenblende pas zu vielen Systemen GIRA JUNG"

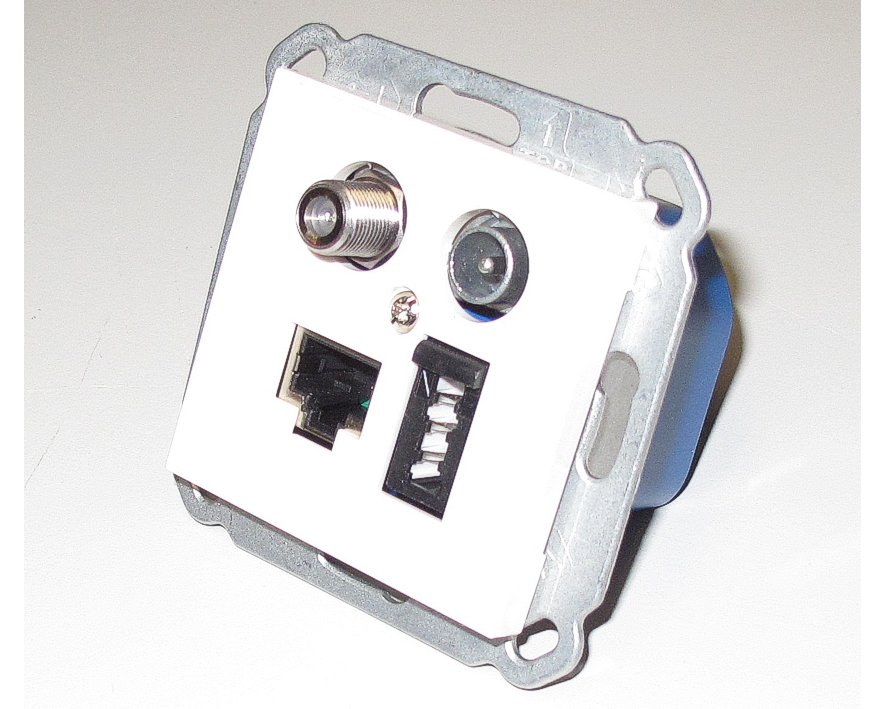

Kombidose UP-SET-01 mit LAN + TAE + SAT + TV mit 55x55mm Innenblende passend zu vielen Systemen

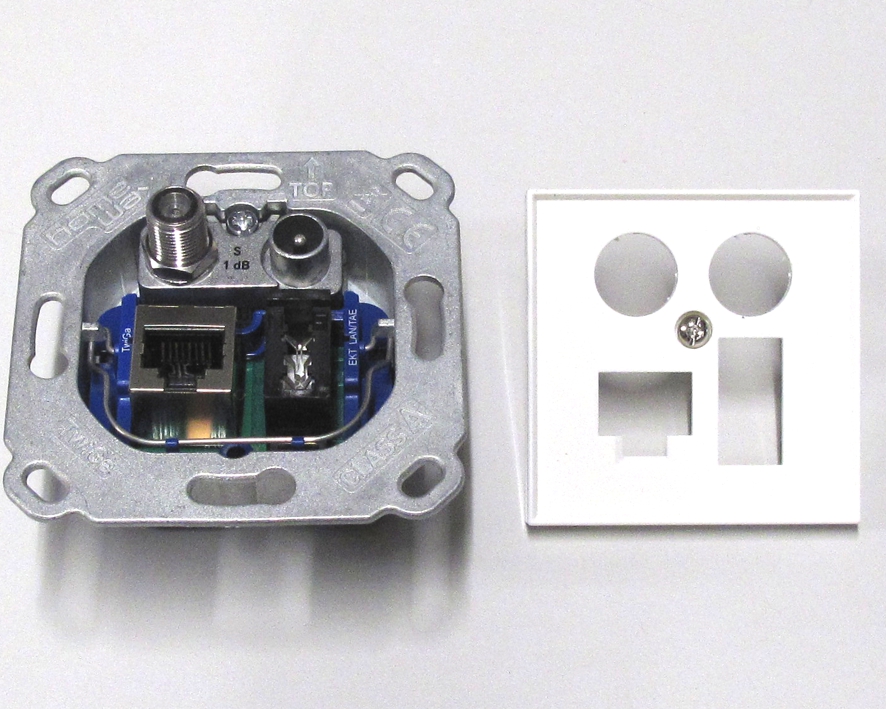

SYSTEM bestehend aus :
1x Art-Nr 78-306-00700 = UP Basisdose TwiGa Blau ( Koax + LSA-Technik siehe weitere Bilder )

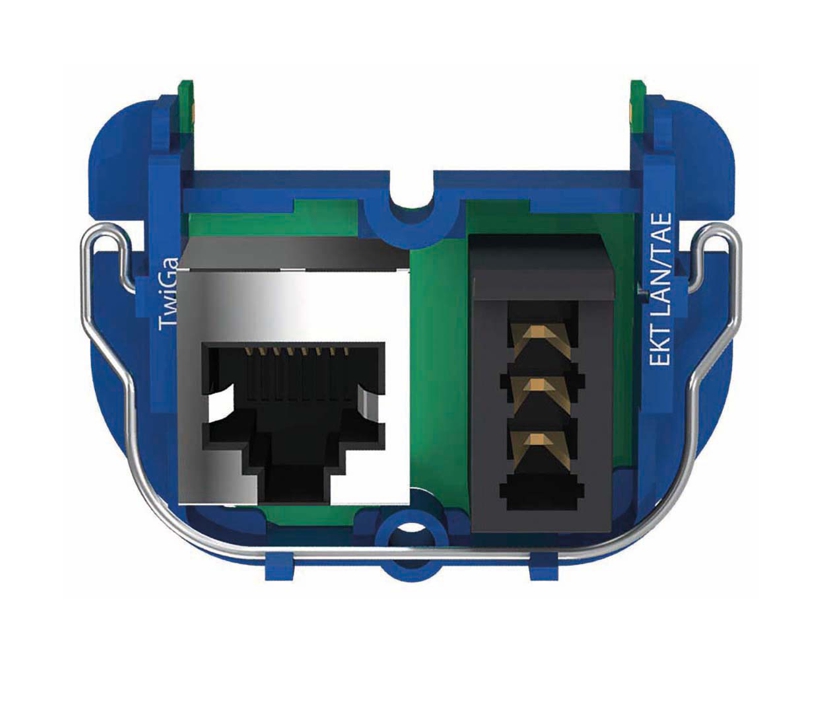

1x Art-Nr 78-306-00750 = Steckmodul TAE + LAN = 10/100/1000MBit = 1Gbit max 10GBit 10GbE
Die TAE Seite kann für DSL Zugang oder analoge oder Systemtelefone genutzt werden

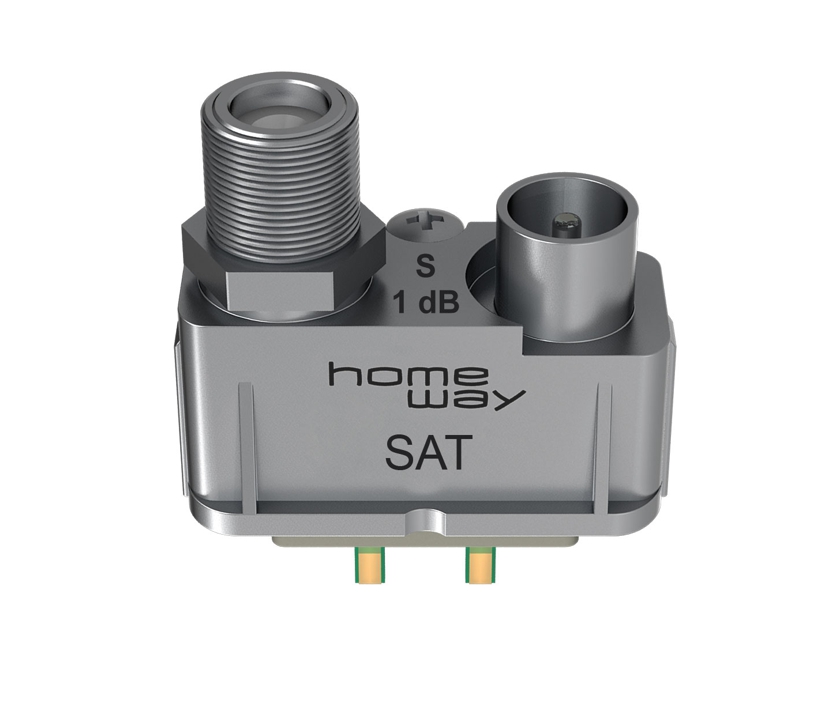

1x Art-Nr 78-306-00743 = Steckmodul SAT + TV ( DVB-S/C/T Stichleitungsmodul DiSEqC-fähig 22KHz )

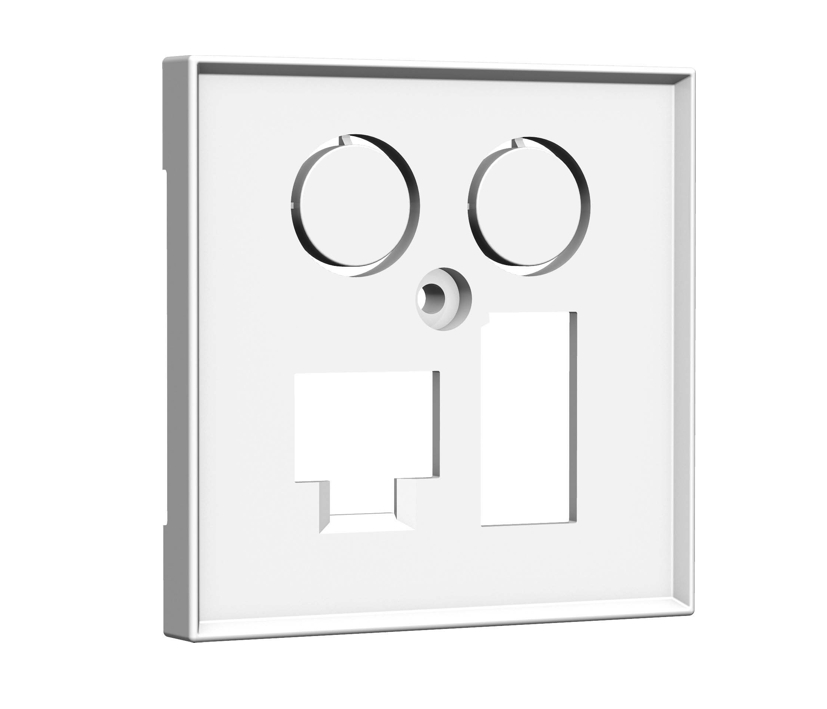

1x Art-Nr 78-306-00710 = Abdeckung 55x55mm Innenblende
Beschreibung :

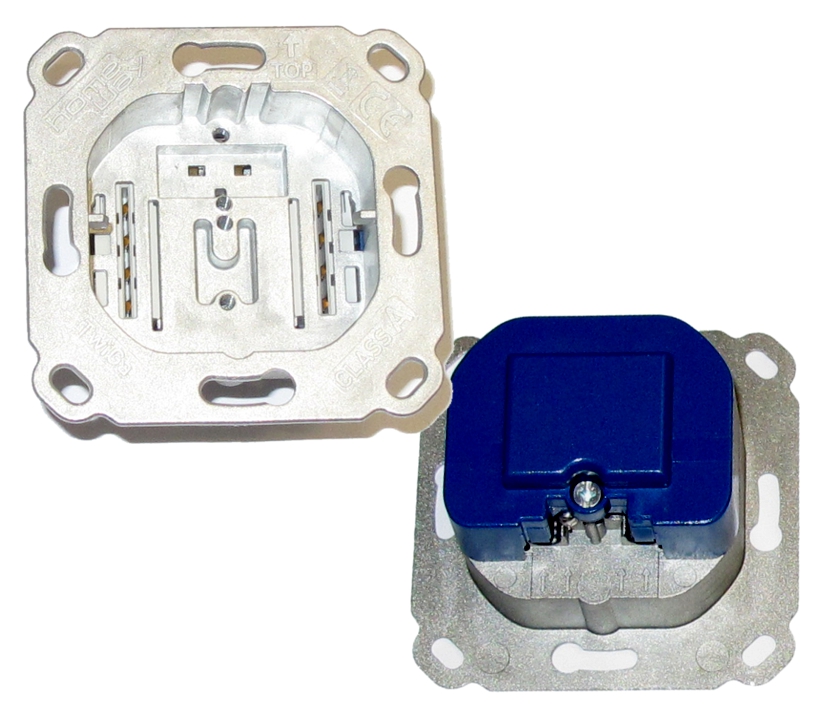

TwiGa Basisdose für die Aufnahme der verschiedenen Kommunikationsmodule der Systemvariante TwiGa
Die Basisdose ist mit werksseitig vorgerüstet für SAT TV
Spreizkrallen Nein - Befestigung durch Schrauben in übliche Unterputzdosen
Material der Basisdose Metall stabiler Druckguss
Für Unterputzschalterdosen geeignet JA / Für Kanaleinbau geeignet JA /
Für Bodentank bzw. Unterflurmontagegeeignet Ja
Abmessungen: Metallrahmen 71x71mm Bautiefe : 38mm

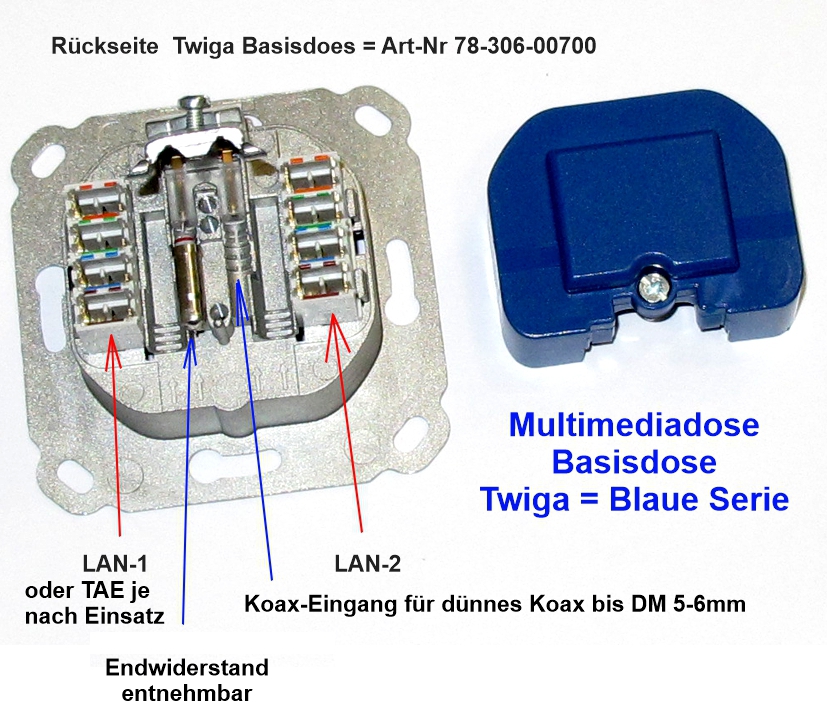

Wichtige Information zur Kabellage ( siehe auch weitere Bilder Rückseite der Basisdose ) :
Orginal-Kombikabel von Homeway = Art-Nr 42-710-00297 optimal geeignet oder ggf. auch alternative Kabellage verwendbar mit 6mm Durchmesser z.B. ohne Mantel bei LAN und Koaxkabel z.B. Art-Nr 42-710-00355 oder 42-710-00445 mit Durchmesser des Dielektrikum von 3.3mm
PS Info in der TwigaDose sind in der blauen Rückseite bereits LAN-Kabel Einschublamellen integriert ( siehe auch weitere Bilder )
Optionales Zubehör erhältlich z.B. Außenrahmen von der
Jung Serie mit 55x55mm = AS58x = zb. AS581WW, AS582WW, AS583WW, AS584WW, AS584WW
GIRA Serie mit 55x55mm = 021103, 021203, 021403, 021503
Weiteres Zubehör fals benötigt :
Art-Nr 78-306-00800 = LSA Eindrückwerkzeug ( reines Hilfsmittel )
Art-Nr 42-710-00297 = Orginal Koax-Kombikabel von HomeWay
Weitere Zusatzinfo für weitere Ausführungen mit anderer Bestückung je nach Einsatzart im Haus :
dieses Kombidose ( selbe Dosensystem ) ist auch erhältlich für Kabelfernsehen statt für SAT-TV das ist die Nr AG-1131497
Anmelden
Zubehör
Hybridkabel bzw. Kombikabel aus RG59 Koax Videokabel und einen LAN Patchkabel ( Cat-7 ) Koax verwendbar für analoge oder digitale Videosignale bis 500m ( TVI + AHD + CVI + CVBS + SDI ) mit Stromkabel ( 12V .. 24V ) und oder Data RS485 usw. Auch sehr gut verwendbar in modernen Häusern für LAN + Kabelfernsehen oder SAT TV und Cat.7 Netzwerkverbindung mit einem Hybridkabel Hybridkabel GREENforMEDIA FRNC Kat7+ Koax Klasse A+ gelbgrün RG 100m Hybridkabel STP 4x2x0,5 Kat.7 nach EN 50288-4-2 und Koax 0,8/3,5-75 Trishield Schirmungsmass Koax: >110dB, für den Inneneinsatz, zertifiziert nach Klasse A++ gemäß DIN EN 50117-2-3, EN 50117-2-5 sowie EN 50083-2/A1, EN 50117-1, EN 50117-2-1, EN 50117-2-2, EN 50117-2-4, EN 50117-9-2 und KDG 1 TS 153, Maße ca. 12,0x6,6mm, Farbe Gelbgrün ähnlich RAL 6018, DoP Nr. ZMHW-100005, Ring mit 100m Mantel-Farbe grün Außendurchmesser des CAT7 S/FTP LAN-Kabels = Außendurchmessser ca. 6,6 Millimeter Außendurchmesser des Koaxkabel = Außendurchmesser ca. 5,3 MillimeterKoaxkabel Impedanz: 75-Ohm Leiterdurchmesser = 0,5 Millimeter Cat-7 Kabeltyp S/FTP AWG-Größe 24 Leiternennquerschnitt 0,2 Quadratmillimeter Leiter-Material Kupfer Werkstoff der Aderisolation: Ethylen-Tetrafluorethylen (ETFE) Spezifizierung Aderisolation: Polyethylen (PE) Flammwidrig nach IEC 60332-1-2 = ja Flammwidrig nach IEC 60332-3-21 (Cat A F/R) = ja Flammwidrig nach IEC 60332-3-22 (Cat A) = ja Flammwidrig nach IEC 60332-3-23 (Cat B) = ja Flammwidrig nach IEC 60332-3-24 (Cat C) = ja Flammwidrig nach IEC 60332-3-25 (Cat D) = ja Raucharm nach EN IEC 61034-2 = ja Halogenfrei nach EN IEC 60754-1 = ja Halogenfrei nach EN IEC 60754-2 = ja Halogenfrei nach EN IEC 60754-3 = ja Brandverhalten nach EN 13501-6: Klasse = Eca Brandverhalten nach EN 13501-6: Rauchentwicklung s1a Brandverhalten nach EN 13501-6: Abtropfverhalten d1 Brandverhalten nach EN 13501-6: Säureentwicklung a1 Funktionserhalt nach IEC 60331-23 ja Ölbeständig nach EN IEC 60811-404 ja Zertifiziert für Schiffsanwendungen nein Geeignet als Telefonkabel oder Telekommunikation oder Smarthome ja Geeignet als Computer-Datenkabel ja bis Cat-7 Geeignet als Signalkabel ja Geeignet als Sicherheitsalarmkabel ja Geeignet zur Verlegung im Erdreich nein Beidraht jaGewicht : 7,7Kg Zusatzinfo dieses spezielle Kabel gibt es auch noch als Singlekabel wie folgt : Art-Nr 42-710-00298 = Koaxkabel RG-59 75-Ohm 5,3mm Grün HomeWay -- 100m Rolle --Art-Nr 42-710-00299 = Patchkabel CAT7 Bund 100m S/FTP HomeWay - Grün - DM 6,6mm
Inhalt: 100 Laufende(r) Meter (2,95 € / 1 Laufende(r) Meter)
80dB Koaxkabel bzw. Antennenkabel für SAT- oder Kabelfernsehen mit soliden Eigenschaften, darf in keinem Altbau bzw. Neubau fehlen dünnes 4,6mm Koaxkabel Antennenkabel, 2-fach geschirmt, 100m Innenleiter 0,7 mm Cu Aussendurchmesser 4,6mmSchirmungsmaß >80 dB Schirmung doppelt 1. Schirm AL-Folie 2. Geflecht 64 Verpackungsart Kunststoffspule Koaxkabel digitaltauglich für digitale SAT-Anlagen, Kabelfernsehen und auch BK-Kabelanlagen
Inhalt: 100 Laufende(r) Meter (0,25 € / 1 Laufende(r) Meter)
Ähnliche Produkte
TAE RJ45 Dose Kombidose RJ45 und TAE Telefondose DSL Dose LAN Dose halbduplex Unterputz Anschlußdose Kombidose geeignet für TAE; ISDN, DSL und auch LAN UTP Halbduplex Vernetzung für LAN RJ45 Buchse 8pin breite (6polig belegt ) und TAE-F/N (1x6) Buchsenelement universell geeignet für 6-polige und 8-polige Stecker Anschluss-Einheit für 2 Terminals Schraubkontakte 2x 6pol ( 6pol RJ45 und 6pol TAE ) Anschlussplan siehe weitere Bilder Schraubkontakte für Leiter bis 1mm Durchmesser max. 2 Adern je Kontakt Material Kontaktfeder CuSn Oberfläche Kontaktfeder 1,5um Ni / 1,3um Au ( vergoldet ) Lebensdauer (Steckzyklen) mind. 2.500 Zyklen Bauart DIN EN 60 603-7:1997-08 Nennbetriebsspannung 125 V DC Betriebsstrom max. 1 A bei 50 °C Spannungsfestigkeit 1000 V, 50 Hz, 1 min Isolationswiderstand > 500 MOhm Kontaktwiderstand < 20 mOhm TIA/IAE-568-B.2-2001 Category 3 ungeschirmt Mit Zentralblende und Außenblende mit Spreizkrallen Farbe: Reinweiss (ähnlich RAL 9010) Abmessungen Aussenblende 80 x 80 mm Abmessungen Innenblende 50 x 50 mm An dieser Universaldose können Sie sowohl ihre analogen Endgeräte wie Telefon, Faxgerät, Anrufbeantworter als auch Ihre SoBus, ISDN-Geräte wie ISDN-Telefon oder ISDN-PC-Karte oder auch Systembus Telefone und den DSL Anschluss für Router anschließen. Desweiteren ist es möglich die RJ45 Buchse für die EDV LAN Vernetzung im Hause zu nutzen Die RJ45 Buchse ist 6polig belegbar, und kann somit auch für die 4pol Halbduplex UTP ( siehe auch Plan weitere Bilder ) Vernetzung verwendet werden ( Category 3 ) 10/100Mbit Somit ideal für Gebäude mit alter bestehender Verkabelung Halbdubplexbelegung mit Kontaktbelegung 1, 2, 3, 6 (Ethernet 10/100Mbit ) siehe auch weitere Bilder Zusatzinfo: Auch als Aufputz Ausführung erhältlich = Bst Nr 76-882-01000 ( siehe Register unten ähnliche ) Empfohlenes Zubehör hierzu fals nötig 76-882-01120 = RJ45 Stecker auf TAE-F Stecker 76-882-01115 = RJ45 Stecker auf TAE Buche 10zoll Schrank, 10zoll Patchfeld
TAE ISDN DSL Dose Telefondose RJ45 SoBus und TAE Anschlussdose Kombidose Aufputz RJ45 ISDN ( SoBus) 1x8(6) und TAE (1x6) pol An dieser Dose können Sie sowohl ihre analogen Endgeräte wie TAE-Telefone und oder ISDN Anlagen, als auch Ihre ISDN Geräte sowie ISDN Telefone oder auch ISDN PC Karte angesteckt werden Ideal auch um auf die aktuelle IP VoIP Telefonie umzustellen Durch die integrierte RJ45 Buchse kann z.B. auch die DSL Leitung für die Fritzbox einfach aufgeklemmt werden Anschlussart Schraubklemmen. Außenabmessungen ca.: H:81mm B:65mm T:28mm Befestigung dübeln oder schrauben Anschlussbelegung siehe weitere Bilder ! Farbe: Beige/ Perlweiß An dieser Universaldose können Sie sowohl ihre analogen Endgeräte wie Telefon, Faxgerät, Anrufbeantworter als auch Ihre SoBus, ISDN-Geräte wie ISDN-Telefon oder ISDN-PC-Karte oder auch Systembus Telefone und den DSL Anschluss für Router anschließen. Des weiteren ist es möglich die RJ45 Buchse für die EDV LAN Vernetzung im Hause zu nutzen Die RJ45 Buchse ist 6polig belegbar, und kann somit auch für die 4pol Halbduplex UTP ( siehe auch Plan weitere Bilder ) Vernetzung verwendet werden ( Category 3 ) 10/100Mbit Somit ideal für Gebäude mit alter bestehender Verkabelung Halbduplexbelegung mit Kontaktbelegung 1, 2, 3, 6 (Ethernet 10/100Mbit ) siehe auch weitere Bilder Zusatzinfo: Auch als Unterputz Ausführung erhältlich = Bst Nr. 76-882-01050 ( siehe Register unten ähnliche )

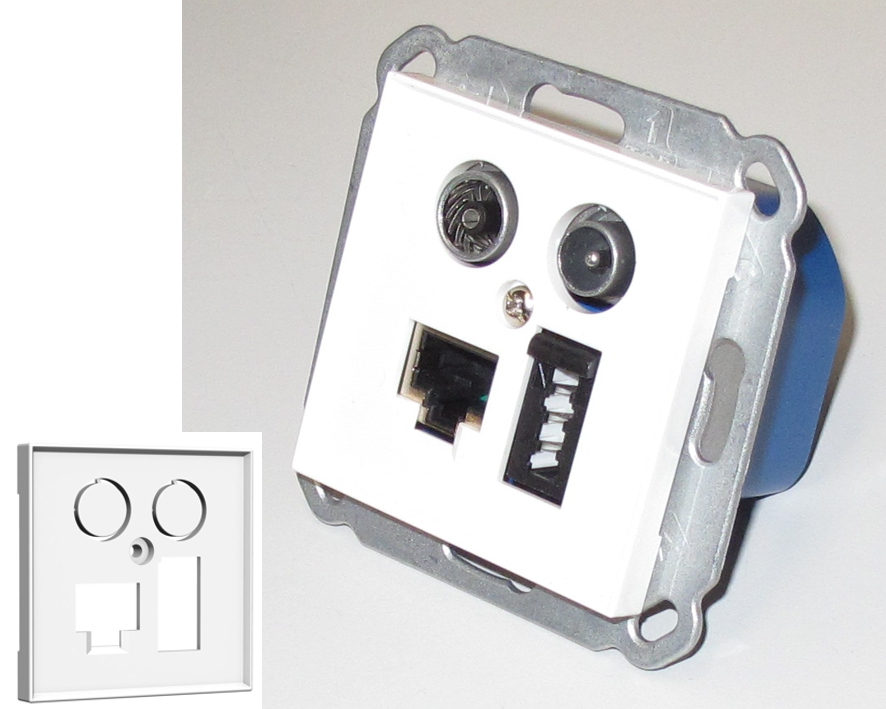

UP-SET-02 Kombidose mit LAN + TAE + TV Kabelfernsehen mit 55x55mm Innenblende passend zu vielen Systemen GIRA JUNG SYSTEM bestehend aus : 1x Art-Nr 78-306-00700 = UP Basisdose TwiGa Blau ( Koax + LSA-Technik siehe weitere Bilder ) 1x Art-Nr 78-306-00750 = Steckmodul TAE + LAN = 10/100/1000MBit = 1Gbit max 10GBit 10GbE Die TAE Seite kann für DSL Zugang oder analoge oder Systemtelefone genutzt werden 1x Art-Nr 78-306-00742 = Steckmodul Kabelfernsehen ( DVB-C/T or C-ATV or DVB-T und UKW )1x Art-Nr 78-306-00710 = Abdeckung 55x55mm Innenblende Beschreibung : TwiGa Basisdose für die Aufnahme der verschiedenen Kommunikationsmodule der Systemvariante TwiGaDie Basisdose ist mit werksseitig vorgerüstet für TV + UKW ( Kabelfernsehen oder BK ) Spreizkrallen Nein - Befestigung durch Schrauben in übliche Unterputzdosen Material der Basisdose Metall stabiler Druckguss Für Unterputzschalterdosen geeignet JA / Für Kanaleinbau geeignet JA / Für Bodentank bzw. Unterflurmontagegeeignet Ja Abmessungen: Metallrahmen 71x71mm Bautiefe : 38mm Wichtige Information zur Kabellage ( siehe auch weitere Bilder Rückseite der Basisdose ) : Orginal-Kombikabel von Homeway = Art-Nr 42-710-00297 optimal geeignet oder ggf. auch alternative Kabellage verwendbar mit 6mm Durchmesser z.B. ohne Mantel bei LAN und Koaxkabel z.B. Art-Nr 42-710-00355 oder 42-710-00445 mit Durchmesser des Dielektrikum von 3.3mmPS Info in der TwigaDose sind in der blauen Rückseite bereits LAN-Kabel Einschublamellen integriert ( siehe auch weitere Bilder )Optionales Zubehör erhältlich z.B. Außenrahmen von der Jung Serie mit 55x55mm = AS58x = zb. AS581WW, AS582WW, AS583WW, AS584WW, AS584WWGIRA Serie mit 55x55mm = 021103, 021203, 021403, 021503Weiteres Zubehör fals benötigt : Art-Nr 78-306-00800 = LSA Eindrückwerkzeug ( reines Hilfsmittel ) Art-Nr 42-710-00297 = Orginal Koax-Kombikabel von HomeWay Weitere Zusatzinfo für weitere Ausführungen mit anderer Bestückung je nach Einsatzart im Haus : dieses Kombidose ( selbe Dosensystem ) ist auch erhältlich für SAT-Anlagen erhältlich das ist die Nr AG-1131495
