UP-SET-02 Kombidose mit LAN + TAE + TV Kabelfernsehen mit 55x55mm Innenblende pas zu vielen Systemen GIRA JUNG
81,95 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "UP-SET-02 Kombidose mit LAN + TAE + TV Kabelfernsehen mit 55x55mm Innenblende pas zu vielen Systemen GIRA JUNG"
UP-SET-02 Kombidose mit LAN + TAE + TV Kabelfernsehen mit 55x55mm Innenblende passend zu vielen Systemen GIRA JUNG
SYSTEM bestehend aus :
1x Art-Nr 78-306-00700 = UP Basisdose TwiGa Blau ( Koax + LSA-Technik siehe weitere Bilder )
1x Art-Nr 78-306-00750 = Steckmodul TAE + LAN = 10/100/1000MBit = 1Gbit max 10GBit 10GbE
Die TAE Seite kann für DSL Zugang oder analoge oder Systemtelefone genutzt werden

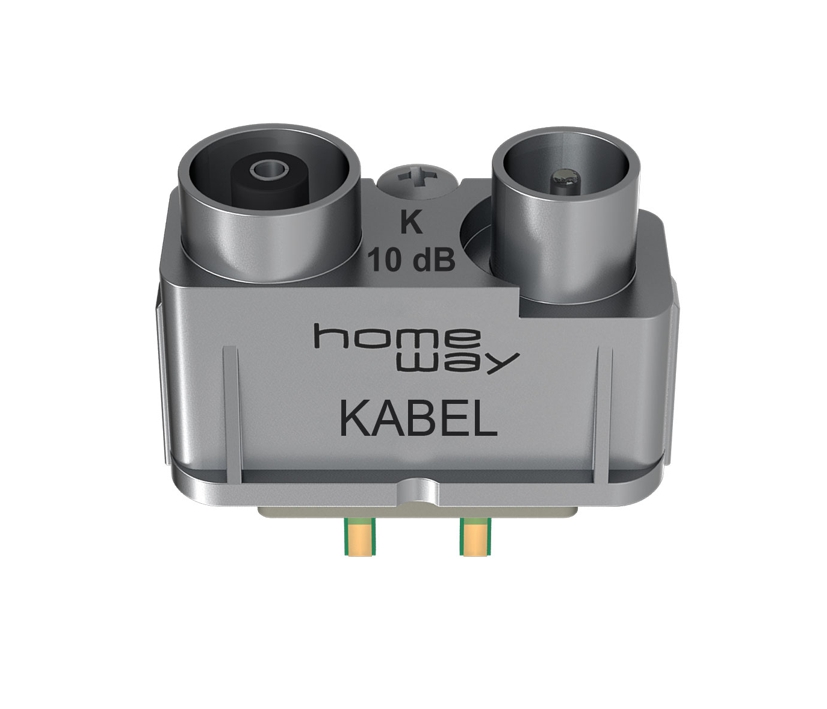

1x Art-Nr 78-306-00742 = Steckmodul Kabelfernsehen ( DVB-C/T or C-ATV or DVB-T und UKW )
1x Art-Nr 78-306-00710 = Abdeckung 55x55mm Innenblende
Beschreibung :
TwiGa Basisdose für die Aufnahme der verschiedenen Kommunikationsmodule der Systemvariante TwiGa
Die Basisdose ist mit werksseitig vorgerüstet für TV + UKW ( Kabelfernsehen oder BK )
Spreizkrallen Nein - Befestigung durch Schrauben in übliche Unterputzdosen
Material der Basisdose Metall stabiler Druckguss
Für Unterputzschalterdosen geeignet JA / Für Kanaleinbau geeignet JA /
Für Bodentank bzw. Unterflurmontagegeeignet Ja
Abmessungen: Metallrahmen 71x71mm Bautiefe : 38mm
Wichtige Information zur Kabellage ( siehe auch weitere Bilder Rückseite der Basisdose ) :
Orginal-Kombikabel von Homeway = Art-Nr 42-710-00297 optimal geeignet oder ggf. auch alternative Kabellage verwendbar mit 6mm Durchmesser z.B. ohne Mantel bei LAN und Koaxkabel z.B. Art-Nr 42-710-00355 oder 42-710-00445 mit Durchmesser des Dielektrikum von 3.3mm
PS Info in der TwigaDose sind in der blauen Rückseite bereits LAN-Kabel Einschublamellen integriert ( siehe auch weitere Bilder )
Optionales Zubehör erhältlich z.B. Außenrahmen von der
Jung Serie mit 55x55mm = AS58x = zb. AS581WW, AS582WW, AS583WW, AS584WW, AS584WW
GIRA Serie mit 55x55mm = 021103, 021203, 021403, 021503
Weiteres Zubehör fals benötigt :
Art-Nr 78-306-00800 = LSA Eindrückwerkzeug ( reines Hilfsmittel )
Art-Nr 42-710-00297 = Orginal Koax-Kombikabel von HomeWay
Weitere Zusatzinfo für weitere Ausführungen mit anderer Bestückung je nach Einsatzart im Haus :
dieses Kombidose ( selbe Dosensystem ) ist auch erhältlich für SAT-Anlagen erhältlich das ist die Nr AG-1131495
