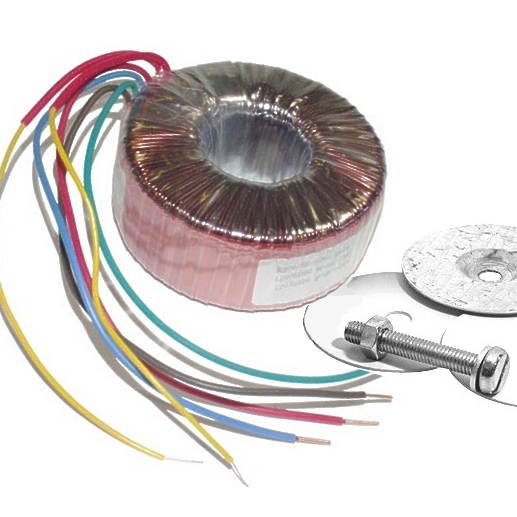

12VAC Trafo Ringkerntrafo 120VA 2x12Volt 2x5A Eingang: 230Vac 50Hz ( 220-240VAC ) Ausgang 2x 12V AC = Wechselspannung Belastbarkeit je Ausgang 5A Leistung: 120VA Kann auch auf 1x 12V 10A verschaltet werden Kann auch auf 1x 24V 5A verschaltet werden Galvanisch getrennt Durchmesser: 92..95mm Höhe: 40..45mm Gewicht: 1,3 kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
15V Trafo Ringkerntrafo 120VA 2x 15Volt 2x 4A Eingang: 230Vac 50Hz Ausgang 2x 15V AC = Wechselspannung Belastbarkeit je Ausgang 4A ( 2x4A ) Leistung: 120VA Kann auch auf 30V verschaltet werden, da Ausgang 2x 15V je 60VA Galvanisch getrennt Durchmesser: 95mm x Höhe 45mm Gewicht: 1,3 kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolationweitere Technische Daten : Anzahl Eingänge = 1 ( Kabelfarben : Blau + Braun ) Primärspannung 230VAC 50/60Hz Anzahl Ausgänge = 2 ( Kabelfarben : Out-1 = OR + YL = Orange + Gelb // Out-2 = BK + RD = Black Schwarz + Red = Rot ) Sekundärspannung 2 x 15 Volt AC Wechselspannung Leerlauf ca. 16,82V ( ohne Belastung ) Bei Betrieb für 15VAC -- 0 -- 15VAC PS für den Mittelabgriff ( 0_) sind die Farben Orange und Schwarz zusammen zu klemmen Leerlaufstrom, typisch bei 230VAC 50Hz = 8,5mAmax Leistung 120 VA ( 2x 60VA = 2x 15VAC ) Kernverlust, typ. 0,76 W Kupferverlust, typ. (120°C) 13,9 WApprobationen ENEC05 + Kema EN61558 Keur Testing in accordance to EN61558, EN60065 and Directive 2014/35/EUFully RoHS & REACH Compliant Abmessungen : DM ca.93-96mm Höhe 45-4mm Gewicht : 1,3Kg
18V Trafo Ringkerntrafo 120VA 2x 18Volt 2x 3,33A Eingang: 230Vac 50Hz Ausgang 2x 18V AC = Wechselspannung Belastbarkeit je Ausgang 3,33A ( 2x3,33A ) Leistung: 120VA Kann auch auf 36V verschaltet werden Galvanisch getrennt Durchmesser: 95mm Höhe: 45mm Gewicht: 1,3 kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
22-24V Ringkerntrafo 2x22Volt 120VA 2x2,73A Sehr gut verarbeiteter Ringkerntrafo mit 120VA Leistung mit Befestigungssatz Eingang: 230Vac 50Hz (220-240V) Eingang / Ausgang : Galvanisch getrennt Ausgangsspannung / Nennspannung 2x22Volt AC Wechselspannung Leerlaufspannung ohne Last ist höher Belastbarkeit Ausgang 2x 2730mA = 2x 2,73A 2x 22Volt AC je 2,73A Bei der Parallelschaltung der Ausgangswicklungen ( Phase beachten ) 1x 22V AC = 5,46A = 120VA Bei der Serienschaltung der Ausgangswicklungen 1x 44V AC = 2,73A = 120VA Durchmesser: 92..95mm Höhe: 40..45mm Gewicht: 1,3kg Lieferung inkl. Befestigungssatz: 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation Zusatzinfo: auch als 2x24VAC erhältlich = 43-890-00700
24VAC Ringkerntrafo 2x24Volt 120VA 2x2,5A Sehr gut verarbeiteter Ringkerntrafo mit 120VA Leistung mit Gummischeibe Eingang: 230Vac 50Hz (220-240V) Eingang / Ausgang : Galvanisch getrennt Ausgangsspannung / Nennspannung 2x24Volt AC Wechselspannung Leerlaufspannung ohne Last ist höher Belastbarkeit Ausgang 2x 2500mA = 2x 2,5A 2x 24Volt AC je 2,5A Bei der Parallelschaltung der Ausgangswicklungen ( Phase beachten ) 1x 24V AC = 5,00A = 120VA Bei der Serienschaltung der Ausgangswicklungen ( Plan siehe auch weitere Bilder ) 1x 48V AC = 2,5A = 120VA Durchmesser: 92..95mm Höhe: 40..45mm Gewicht: 1,3kg Lieferung mit Gummischeibe, ohne Befestigungssatz Zusatzinfo: auch als 2x22VAC erhältlich = 43-890-00610 der kann für die 24V Versorgung meist auch verwendet werden
