Ringkerntrafo 15V Trafo 120VA 2x 15V 2x4A In 230V 95x45mm oder 1x30VAC 120W
62,00 €
% 79,00 € (21.52% gespart)
Sofort verfügbar, Lieferzeit: 2-4 Tage
Produktinformationen "Ringkerntrafo 15V Trafo 120VA 2x 15V 2x4A In 230V 95x45mm oder 1x30VAC 120W"
15V Trafo Ringkerntrafo 120VA 2x 15Volt 2x 4A
- Eingang: 230Vac 50Hz
- Ausgang 2x 15V AC = Wechselspannung
- Belastbarkeit je Ausgang 4A ( 2x4A )
- Leistung: 120VA
- Kann auch auf 30V verschaltet werden, da Ausgang 2x 15V je 60VA
- Galvanisch getrennt

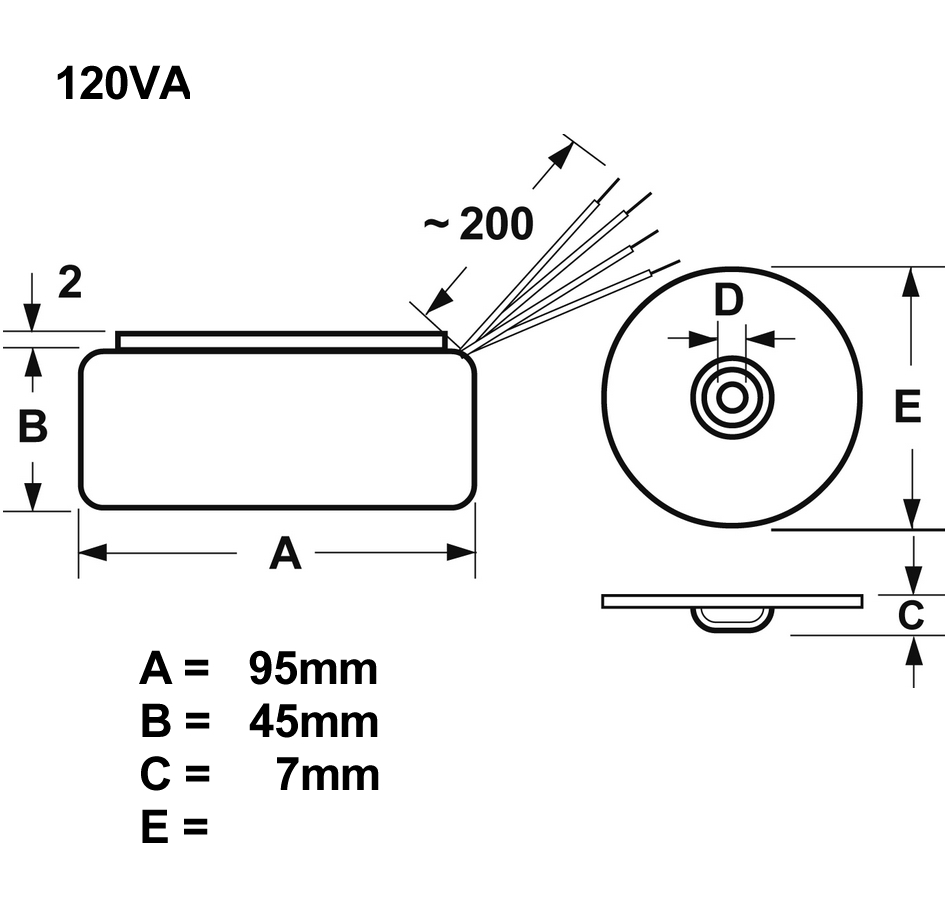

- Durchmesser: 95mm x Höhe 45mm
- Gewicht: 1,3 kg
- Lieferung inkl. Befestigungssatz
- 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
- weitere Technische Daten :
- Anzahl Eingänge = 1 ( Kabelfarben : Blau + Braun )
- Primärspannung 230VAC 50/60Hz
- Anzahl Ausgänge = 2 ( Kabelfarben : Out-1 = OR + YL = Orange + Gelb // Out-2 = BK + RD = Black Schwarz + Red = Rot )
- Sekundärspannung 2 x 15 Volt AC Wechselspannung
- Leerlauf ca. 16,82V ( ohne Belastung )
- Bei Betrieb für 15VAC -- 0 -- 15VAC PS für den Mittelabgriff ( 0_) sind die Farben Orange und Schwarz zusammen zu klemmen
- Leerlaufstrom, typisch bei 230VAC 50Hz = 8,5mA
- max Leistung 120 VA ( 2x 60VA = 2x 15VAC )
- Kernverlust, typ. 0,76 W Kupferverlust, typ. (120°C) 13,9 W
- Approbationen ENEC05 + Kema EN61558 Keur
- Testing in accordance to EN61558, EN60065 and Directive 2014/35/EU
- Fully RoHS & REACH Compliant
- Abmessungen : DM ca.93-96mm Höhe 45-4mm
- Gewicht : 1,3Kg
