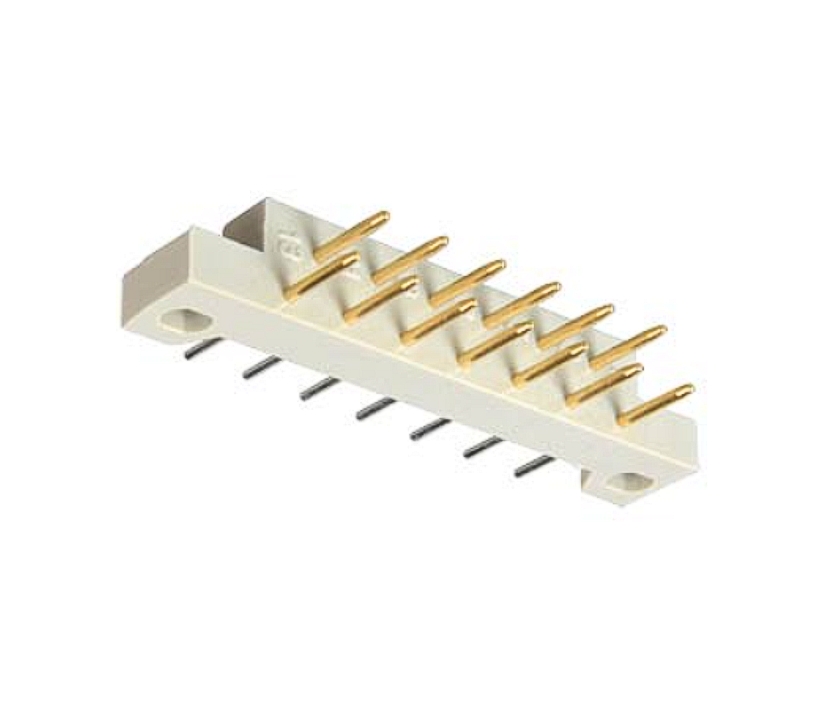

13pol Stiftleiste gerade Einlötstifte DIN41617 RM 2,5mm Klassische Stiftleiste für Leiterplatten, Industrie Baugruppen, Steuerungsplatinen usw. Zusatzinfo: kann auch als Adapter verwendet werden um die 13pol Federleisten für Messzwecke / Fehlersuche dann zu verwenden Stiftleiste gerade Stiftdurchmesser: 0,9mm Rastermaß: RM2,5mm Isolierkörper: Polykarbonat (UL94V-1) Kontaktmaterial: Cu-Legierung Kontaktauflage: vergoldet / verzinnt 50/50% Steck- und Ziehkraft, max. 13-polig: 30N Luft- und Kriechstrecken (Kontakt/Masse, min.): 1,0mm Betriebsspannung: 250V AC Prüfspannung (Kontakt/Masse): 1150Veff. Isolationsgruppe: A Betriebsstrom (20°C): 4A je Kontakt Durchgangswiderstand, max.: 15mOhm Isolationswiderstand, min.: 1000MOhm Kapazität, max.: 1pF Temperaturbereich: -55...+125°C Zusatzinfo: kann auch als Adapter verwendet werden um die 13pol Federleisten für Messzwecke / Fehlersuche dann zu verwenden Passende Federleiste z.B. Bst Nr 38-878-00009 ( siehe auch unten im Zubehör Register )

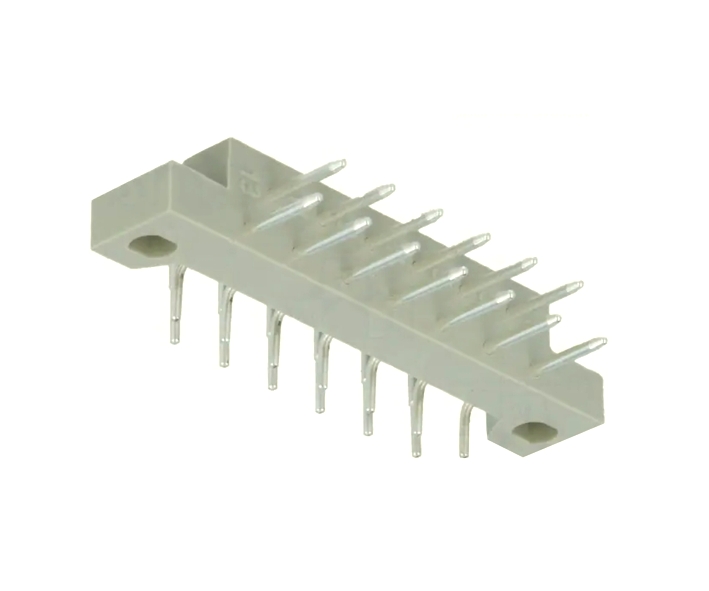

13pol Stiftleiste gewinkelte Einlötstifte DIN41617 RM 2,5mm Klassische Stiftleiste für Leiterplatten, Industrie Baugruppen, Steuerungsplatinen usw. Stiftleiste gewinkelt Stiftdurchmesser: 1,0mm Rastermaß: RM2,5mm Isolierkörper: Polykarbonat (UL94V-1) Kontaktmaterial: Cu-Legierung Kontaktauflage: hartversilbert Steck- und Ziehkraft, max. 13-polig: 30N Luft- und Kriechstrecken (Kontakt/Masse, min.): 1,0mm Betriebsspannung: 250V AC Prüfspannung (Kontakt/Masse): 1150Veff. Isolationsgruppe: A Betriebsstrom (20°C): 4A je Kontakt Durchgangswiderstand, max.: 15mOhm Isolationswiderstand, min.: 1000MOhm Kapazität, max.: 1pF Temperaturbereich: -55...+125°C Abmessungen siehe auch Zeichnung weitere Bilder Maß A 40mm Maß B 30mm Maß C 45.8mm Passende Federleiste z.B. Bst Nr 38-878-00009 ( siehe auch unten im Zubehör Register )

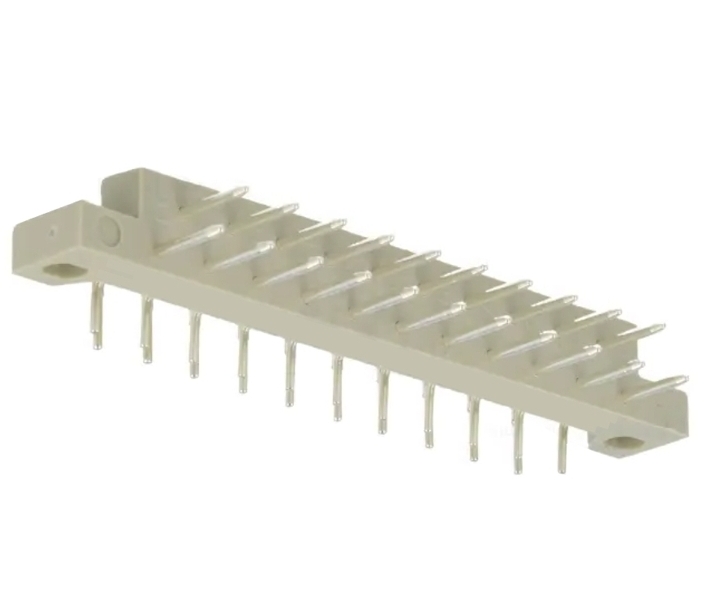

21pol Stiftleiste gewinkelte Einlötstifte DIN41617 RM 2,5mm Klassische Stiftleiste für Leiterplatten, Industrie Baugruppen, Steuerungsplatinen usw. Stiftleiste gewinkelt Stiftdurchmesser: 1,0mm Rastermaß: RM2,5mm Isolierkörper: Polykarbonat (UL94V-1) Kontaktmaterial: Cu-Legierung Kontaktauflage: hartversilbert Steck- und Ziehkraft, max. 21-polig: 48N Luft- und Kriechstrecken (Kontakt/Masse, min.): 1,0mm Betriebsspannung: 250V AC Prüfspannung (Kontakt/Masse): 1150Veff. Isolationsgruppe: A Betriebsstrom (20°C): 4A je Kontakt Durchgangswiderstand, max.: 15mOhm Isolationswiderstand, min.: 1000MOhm Kapazität, max.: 1pF Temperaturbereich: -55...+125°C Abmessungen siehe auch Zeichnung weitere Bilder Maß A 60mm Maß B 50mm Maß C 65.8mm Passende Federleiste z.B. Bst Nr 38-878-00016 ( siehe auch unten im Zubehör Register )

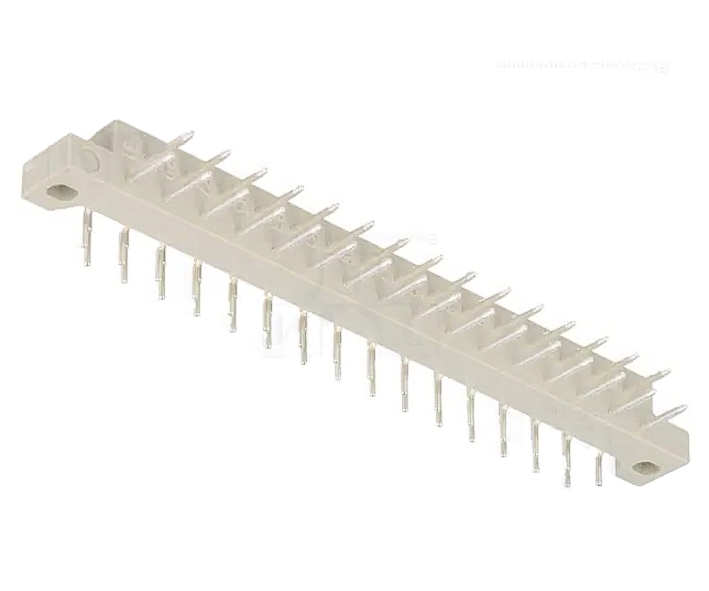

31pol Stiftleiste gewinkelte Einlötstifte DIN41617 RM 2,5mm Klassische Stiftleiste für Leiterplatten, Industrie Baugruppen, Steuerungsplatinen usw. Stiftleiste gewinkelt Stiftdurchmesser: 1,0mm Rastermaß: RM2,5mm Isolierkörper: Polykarbonat (UL94V-1) Kontaktmaterial: Cu-Legierung Kontaktauflage: hartversilbert Steck- und Ziehkraft, max. 31-polig: 70N Luft- und Kriechstrecken (Kontakt/Masse, min.): 1,0mm Betriebsspannung: 250V AC Prüfspannung (Kontakt/Masse): 1150Veff. Isolationsgruppe: A Betriebsstrom (20°C): 4A je Kontakt Durchgangswiderstand, max.: 15mOhm Isolationswiderstand, min.: 1000MOhm Kapazität, max.: 1pF Temperaturbereich: -55...+125°C Abmessungen siehe auch Zeichnung weitere Bilder Maß A 85mm Maß B 75mm Maß C 90.8mm Passende Federleiste z.B. BNst Nr 38-878-00019 ( siehe auch unten im Zubehör Register )

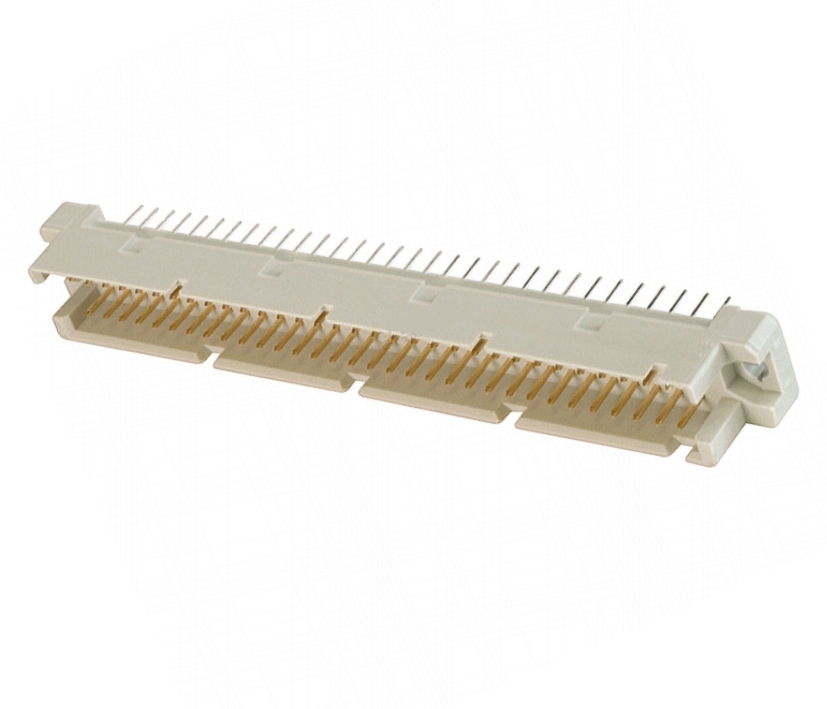

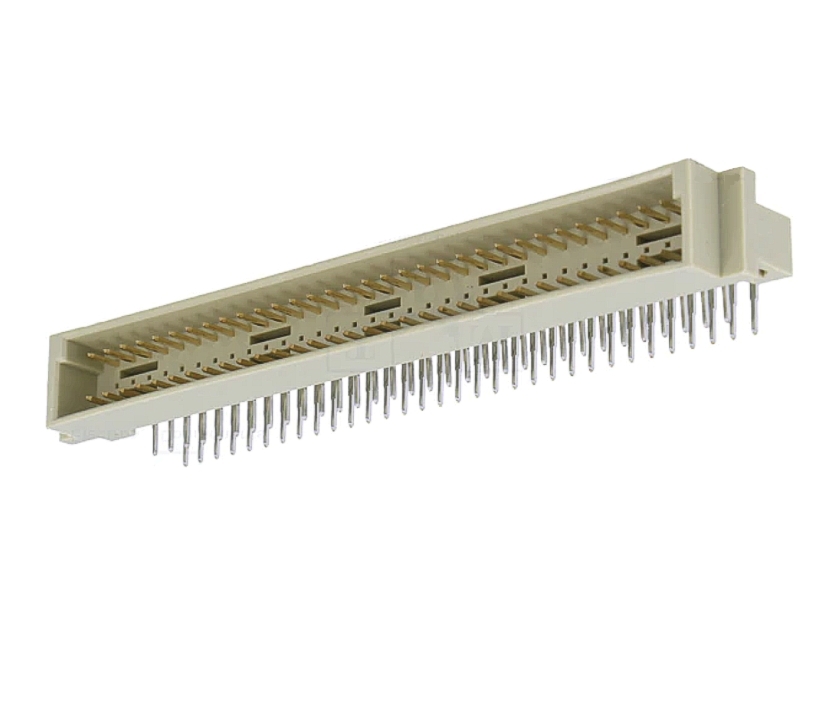

64pol Messerleiste 64pol A+C gerade 2-reihig Stiftleiste DIN41612 64pol Messerleisten nach DIN41.612 gerade Einlötstifte Bauform: C 2-reihig A+C Rastermaß: 2,54mm 5,08mm Isolierkörper: Polyamid (PBT), glasfaserverstärkt (UL94V-0) Kontaktmaterial: Kupferlegierung Kontaktoberfläche ( 3.Gütestufe ): hartvergoldet Steck- und Ziehkraft, max. 64-polig: 60N Luft- und Kriechstrecken, min.: 1,2mm Betriebsspannung: max 250V AC1 Prüfspannung Ueff (Kontakt/Kontakt): 1kV Betriebsstrom je Kontakt bei Umgebungstemperatur 2A +20°C / 1A +70°C / 0,5A +100°C: 0,5A Durchgangswiderstand, max.: 20mOhm Isolationswiderstand, min.: 1011Ohm = 1Kohm Temperaturbereich: -55...+125°C Gütestufe: 3 = 50 Steckzyklen Abmessungen siehe Zeichnung weitere Bilder Lämge: 95mm / Breite: 11mm / Höhe Korpus 11,5mm ohne Pins / H: 15,5mm mit Pins

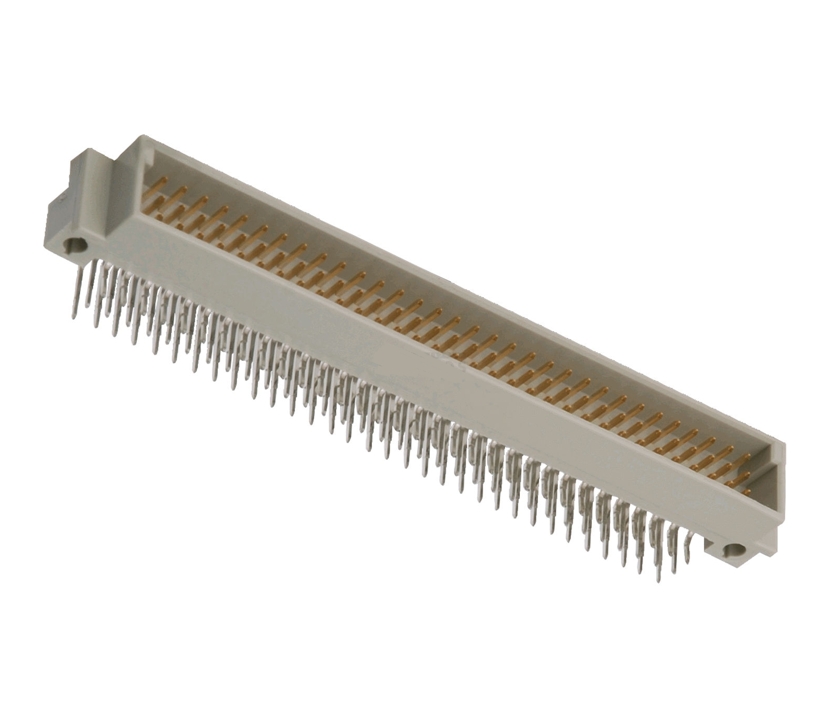

64pol Messerleiste 64pol A+C gewinkelt 2-reihig Stiftleiste DIN41612 64pol Messerleisten nach DIN41.612 gewinkelte Einlötstifte Bauform: C 2-reihig A+C Rastermaß: 2,54mm 5,08mm Isolierkörper: Polyamid (PBT), glasfaserverstärkt (UL94V-0) Kontaktmaterial: Kupferlegierung Kontaktoberfläche ( 3.Gütestufe ): hartvergoldet Steck- und Ziehkraft, max. 64-polig: 60N Luft- und Kriechstrecken, min.: 1,2mm Betriebsspannung: max 250V AC1 Prüfspannung Ueff (Kontakt/Kontakt): 1kV Betriebsstrom je Kontakt bei Umgebungstemperatur 2A +20°C / 1A +70°C / 0,5A +100°C: 0,5A Durchgangswiderstand, max.: 20mOhm Isolationswiderstand, min.: 1011Ohm = 1Kohm Temperaturbereich: -55...+125°C Gütestufe: 3 = 50 Steckzyklen Abmessungen siehe Zeichnung weitere Bilder Breite: 94mm H: 11mm T mit Pins : 18mm T Korpus: 12,5mm
96pol Messerleiste 64pol A+B+C gewinkelt 3-reihig Stiftleiste DIN41612 96pol Messerleisten nach DIN41.612 gewinkelte Einlötstifte Bauform: C 3-reihig A+B+C Rastermaß: 2,54mm 5,08mm Isolierkörper: Polyamid (PBT), glasfaserverstärkt (UL94V-0) Kontaktmaterial: Kupferlegierung Kontaktoberfläche ( 3.Gütestufe ): hartvergoldet Steck- und Ziehkraft, max. 96-polig: 90N Luft- und Kriechstrecken, min.: 1,2mm Betriebsspannung: max 250V AC1 Prüfspannung Ueff (Kontakt/Kontakt): 1kV Betriebsstrom je Kontakt bei Umgebungstemperatur 2A +20°C / 1A +70°C / 0,5A +100°C: 0,5A Durchgangswiderstand, max.: 20mOhm Isolationswiderstand, min.: 1011Ohm = 1Kohm Temperaturbereich: -55...+125°C Gütestufe: 3 = 50 Steckzyklen Abmessungen siehe Zeichnung weitere Bilder Länge: 94mm H: 11mm T mit Pins : 18mm / Tiefe nur Korpus: 12,3mm
