TA7223P Audio-Mono-Verstärker IC 1Watt 5-12V DIP14Flügel

TA7223P  Audio-Mono-Verstärker IC 1Watt 5-12V DIP14 mit Kühlungsfluegel

• TA7223P Mono-Verstärker IC 3,5..12V
• 1Watt Audio-Verstärker IC Baustein
• Stromversorgung Vcc 5-9V typisch Stromaufnahme bis zu 1A max
• Für Lautsprecher geeignet mit 4-Ohm 8-Ohm 16-Ohm Impedanz
• Audio Verstärker max 2W Leistung 1W rms
• Entwickelt für den Einsatz in Verstärkern von Yamaha, Synthesizer, Tonbandgeräten, Fernseh- und Radioempfängern und anderen Audiogeräten der Mittelklasse.
• Die Schaltung verfügt über einen integrierten Kurzschluss- und Wärmeschutz.
• Mit wenigen Bauteilen zum Audioverstärker
• Spannungsversorgung: 3,5...12V DC Typisch 5-9V
• Stromaufnahme bis zu 1A
• Audiofrequenzbereich: 50...20.000Hz
• Gehäuse DIP14+b mit 2 Kühlfahne

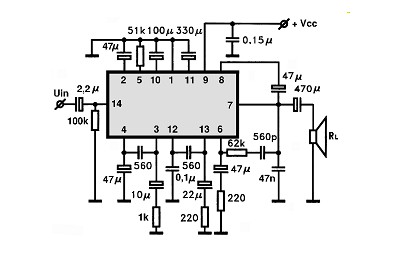

• Mit nur wenigen Bauteilen und einfach aufzubauen ( siehe auch Schaltplan weitere Bilder )
• Ideal für Experimente, Verstärkerbau, Modellbau und Reparatur von Audiogeräten
• Mit nur wenigen Bauteilen und einfach aufzubauen.
