TA7217AP Audio-Mono-Verstärker IC 9Watt 9-18V SSIP10

TA7217AP Mono-Verstärker IC 9-18V SSIP10 ersetzt auch KIA7217

• Audio-Verstärker IC Baustein
• Stromversorgung Vcc 12V typisch Stromaufnahme bis zu 4,5A max
• Für Lautsprecher geeignet mit 2-Ohm 4-Ohm 8-Ohm 16-Ohm Impedanz
• Audio Verstärker max 9,5W Leistung 2-Ohm stabil
• Mit wenigen Bauteilen zum Audioverstärker
• Spannungsversorgung: 9...18V DC Typisch 12-13,8V
• Stromaufnahme bis zu 4,5A
• Leistung 5,8Watt bei Vcc 13,2V und 4-Ohm Lautsprecher
• Leistung 9,2Watt bei Vcc 13,2V und 2-Ohm Lautsprecher
• Audiofrequenzbereich: 20...20.000Hz

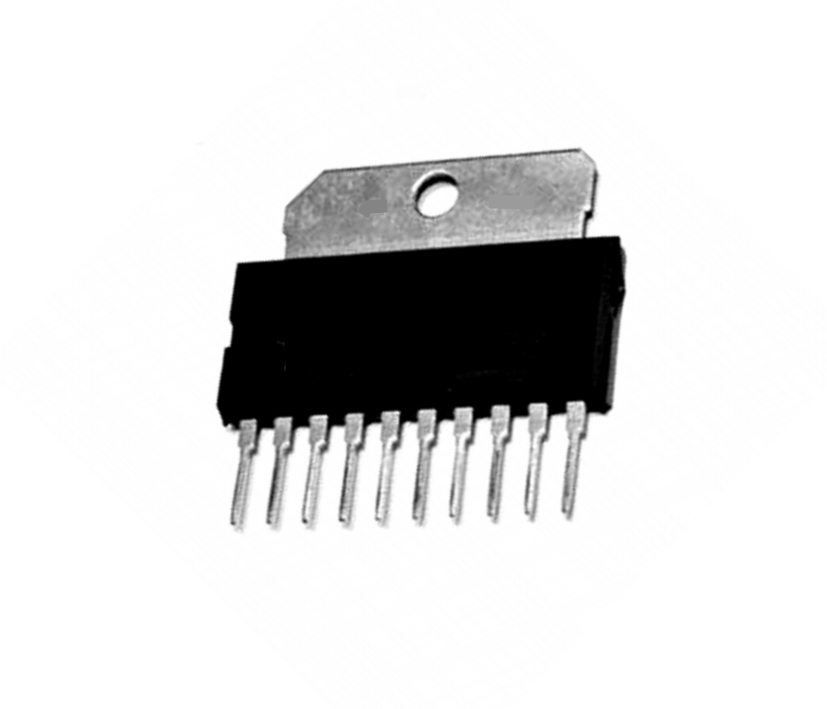

• Gehäuse SSIP10 ( S10BP1-P ) mit Kühlfahne
• Eingangsimpedanz: 10-30KOhm
• Produkt muß ein Kühlkörper erhalten !

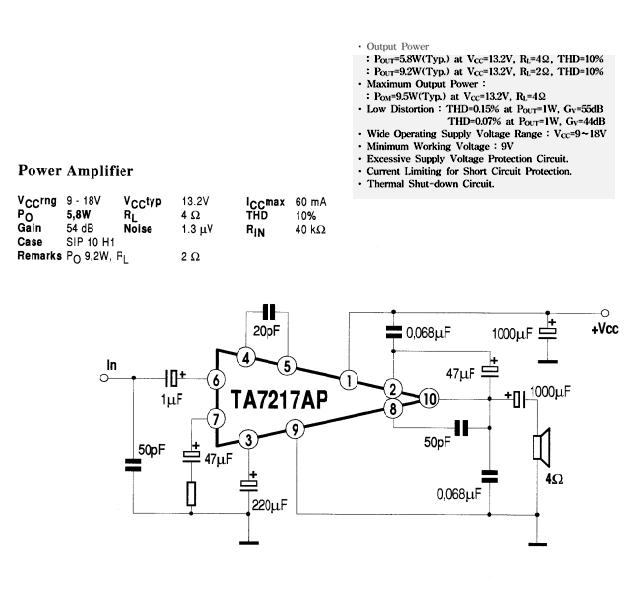

• Mit nur wenigen Bauteilen und einfach aufzubauen ( siehe auch Schaltplan weitere Bilder )
• Ideal für Experimente, Verstärkerbau, Modellbau und Reparatur von Audiogeräten

Mit nur wenigen Bauteilen und einfach aufzubauen.
