VLM105-WO Mikrofon Sprechstelle VLM105WO ohne Steuerplatine weiteres Mikro

VLM105-WO Tischmikrofon Sprechstelle ohne Steuerplatine. Systemmikrofon mit RJ45 Anschluß passend zu ELA Verstärker Serie

• Mikrophon Sprechstelle Fernbedienung von bis zu 5-Zonen bzw. 5-Lautsprecherkreisen

• Diese digitalen Mikrophon-Sprechstelle ermöglicht die Fernbedienung der ELA-Zentrale

• Die Sprechstelle bedient max 5 Lautsprecher-Zonen oder mit dem ALL Knopf dann alle Zonen auf einmal

• Schwanenhalsmikrofon (Kondensator-Mikrofon mit Nierencharakteristik)

• Integrierter Vorgong ( lässt sich auch deaktivieren )

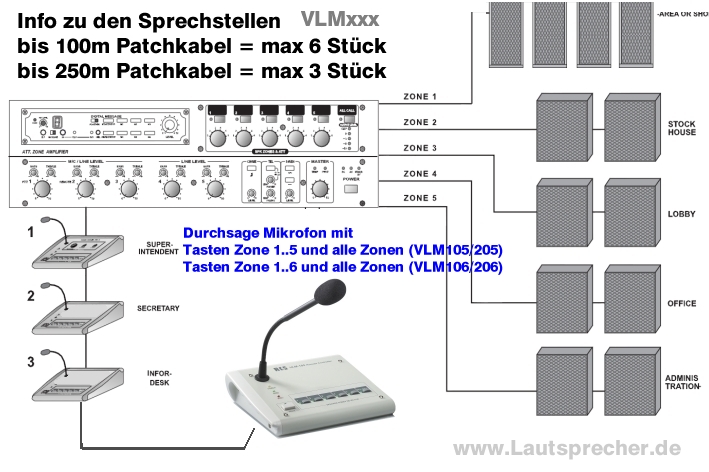

• Bei einer Gesamt Kabelänge von bis zu ca. 100m können bis zu 6 dieser Sprechstellen (Tischmikrofone) angeschlossen werden

• bei Leitungslängen von jeweils bis zu 250 m jedoch nur 3 Stück

• Die gewünschten Prioritäten sind jeweils an der Geräte-Rückseite einzustellen, ebenso die gewünschte Lautstärke

• Ein AUX-IN (L+R, Chinchbuchse) ermöglicht einschleifen von CD-Player, MP3-Player, Tuner, etc direkt über den Mikrofonweg

• Anschluss über RJ45 LAN Kabel (8-pol) mit 2x RJ-45 Steckern

Lieferumfang:

• 1x Tischmikrofon mit Schwanenhals im Metallgehäuse
• 1x 3m LAN-Kabel Cat5e mit 2x RJ45 Stecker

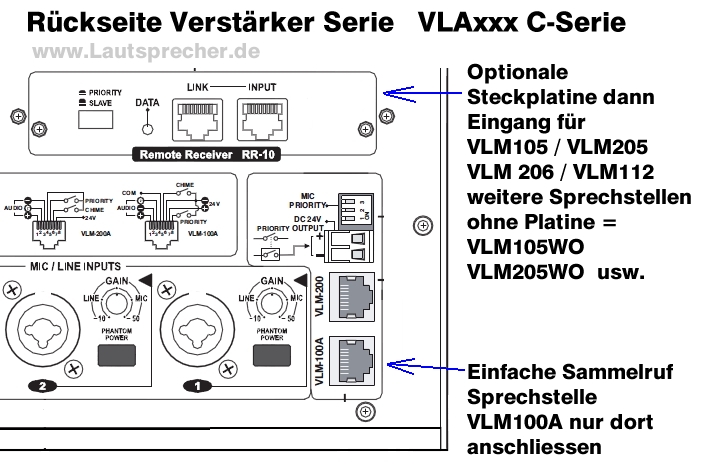

Zum durchverdrahten von 1-6 Sprechstellen auf einen RJ45 Port an der Endstufen-Rückseite empfehlen wir folgende Produkte hierzu ( Somit einfacher für die 1:1 durchverdrahtung der Schnittstelle )

• Bst Nr 53-800-00975 =  8-fach Patchverteiler 10zoll ( 8x RJ45 Buchsen zum durchverdrahten hinter der Zentrale bzw. Endstufe )
• Bst Nr 53-800-00772 = 12port Patchfeld LSA Technik ( 10zoll )
• Bst Nr 53-800-01035 = 24port Patchfeld LSA Technik  ( 19zoll )
• Bst Nr 97-905-00630 = LSA Auflegewerkzeug
• oder auch bei wenigen Tischmikrofonen mit RJ45 Steckern
• Bst Nr 76-686-00045 = RJ45 Verteiler 1xRJ45 auf 4x RJ45 ( 1:1 vorverdrahtet )

Info zur Serie neuen Serie ab 2021:

• VLM-100 = nur 1x RJ45 Buchse und 2x DIP Schalter auf der Rückseite ( siehe auch weitere Bilder )
•                    Info ab 2021 = VLM100 ersetzt auch den Vorgänger VLM100A
• VLM-100A = war RJ45 und 7pol DIN Buchse für alte Verstärker Serie ( Auslauftype )

Folgende Ausführug der Mikrofon Sprechstellen ( bzw. weitere Sprechstellen ) sind erhältlich je nach Verstärkerart 5-Zonen... 6-Zonen...12-Zonen Fragen Sie uns einfach danach 07362-919093

• Nun 1-Zonen Mikrofon für 5-Zonen Verstärker
• Bst Nr 88-799-00805 = VLM-100A       Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit RJ45 + 7pol DIN Anschluss
• Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker

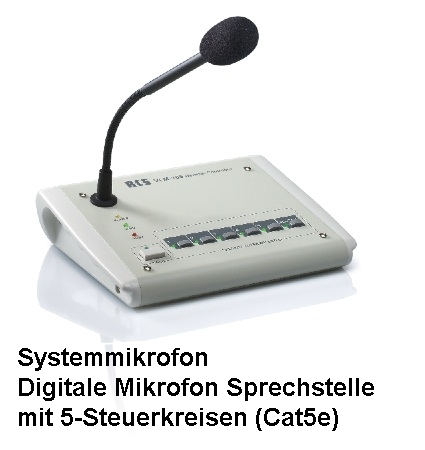

• Bst Nr 88-799-00810 = VLM-105         5-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker
• weitere 5-Zonen Mikrofon wie VLM-105 jedoch ohne Steuerplatine
• Bst Nr 88-799-00811 = VLM-105-WO  5-Zonen nur weitere Sprechstelle ohne Steuerplatine
• Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung
• Bst Nr 88-799-00800 = VLM-205         5-Zonen Sprechstelle mit RJ45 Steuerplatine und zur Fernsteuerung des Textmoduls DM10
• weitere 5-Zonen Mikrofon wie VLM-205 jedoch ohne Steuerplatine
• Bst Nr 88-799-00801 = VLM205WO       5-Zonen Sprechstelle und zur Fernsteuerung des Textmoduls DM10
• Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker
• Bst Nr 88-799-00830 = VLM-106         6-Zonen Sprechstelle mit RJ45 Steuerplatine
• Bst Nr 88-799-00831 = VLM-106WO   6-Zonen Sprechstelle ohne Steuerplatine ( weitere Sprechstelle also )

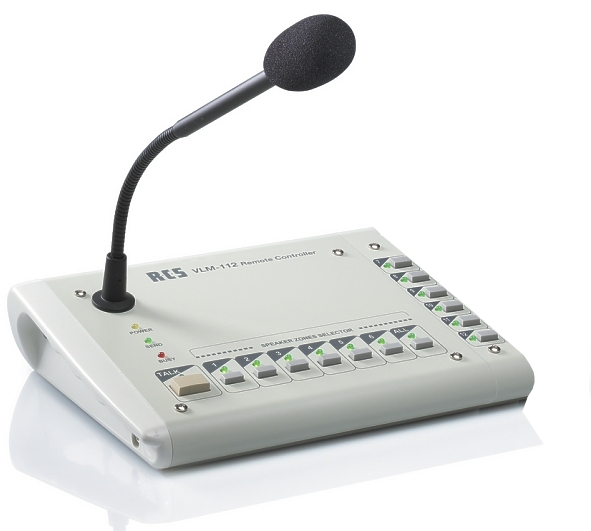

• Bst Nr 88-799-00835 = VLM-112        12-Zonen Sprechstelle ohne Steuerplatine ( = VLM106 6er mit Zusatz VLE006 für 12-Kreise )
• Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung
• Bst Nr 88-799-00820 = VLM-206         6-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker
• Bst Nr 88-799-00825 = VLM-206-WO  6-Zonen nur weitere Sprechstelle ohne Steuerplatine
• Nun 10/20-Zonen Mikrofone nur für VLA601/602 Verstärker
• Bst Nr 88-799-00880 = VLM-210A     10-Zonen Sprechstelle
• Bst Nr 88-799-00890 = VLM-220A     20-Zonen Sprechstelle

passend zu ELA Verstärker Serie siehe Zubehör Register ( Unten )
