3pol Steckklemme 3-polig SPC-5-3-7,62 Nr 1718494

3-polige Steckklemme Phönix SPC-5-3-7,62 Serie COMBICON PC5  SPC-L  Nr 1718494   Befestigungsart: Click & Lock Rastschieber

3-poliger Steckverbinder mit Klemmanschluss für den Kabeleinlass / Leiterplattensteckverbinder Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Integrierte Stahlüberfeder für zusätzliche Sicherheit bei Temperatur- und Leistungsschwankungen. Einfaches Durchschleifen von Potenzialen - optimal für BUS-Anwendungen. Automatisches Verrasten und intuitives Lösen durch farblich abgesetzte Lock-and-Release-Bedienhebel. 600V UL-Zulassung bei kleinsten Abmessungen

• Leiterplattenstecker, Nennquerschnitt: bis 6qmm
• Farbe: grün mit orangen Schäppern Befestigungsart: Click & Lock Rastschieber
• Nennstrom: bis 41A je Kontakt
• Bemessungsspannung (III/2) 1000 V
• Kontaktoberfläche: Zinn, Kontaktart: Buchse
• Anzahl der Potenziale = 3-Kontakte
• Anzahl der Reihen zur PCB: 1
• Polzahl: 3
• Anzahl der Anschlüsse für Kabellage: 3 ( + 3-Messkontakte  )
• Rastermaß: 7,62mm
• Anschlussart: Push-in-Federanschluss
• Anschlussrichtung Leiter/Platine: 0 ° = gerade
• Stecksystem: COMBICON PC 5, Unlimited 600V UL approval
• Verriegelung: Clipverriegelung,
• Befestigungsart: Click & Lock Rastschieber

Technische Daten:

• Produkt Line: COMBICON SPC  Connectors L
• Produtt type PCB connector
• Product family SPC5/3-STCL
• RM / Pitch 7.62 mm
• Kabeleinlaß
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: von 0,2qmm bis 6qmm
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: von 0,25qmm bis 4qmm
• Anschließbarer Leiterquerschnitt eindrähtig: von 0,2qmm bis 10qmm
• Anschließbarer Leiterquerschnitt mehrdrähtig: von 0,2qmm bis 6qmm
• Ausführung des elektrischen Anschlusses: Federzuganschluss
• Nominal current IN 41A je Kontakt
• Nominal voltage UN 1000 V
• Rated voltage (III/3) 1000 V
• Rated surge voltage (III/3) 8 kV
• Rated surge voltage ( II/2 ) 6 kV

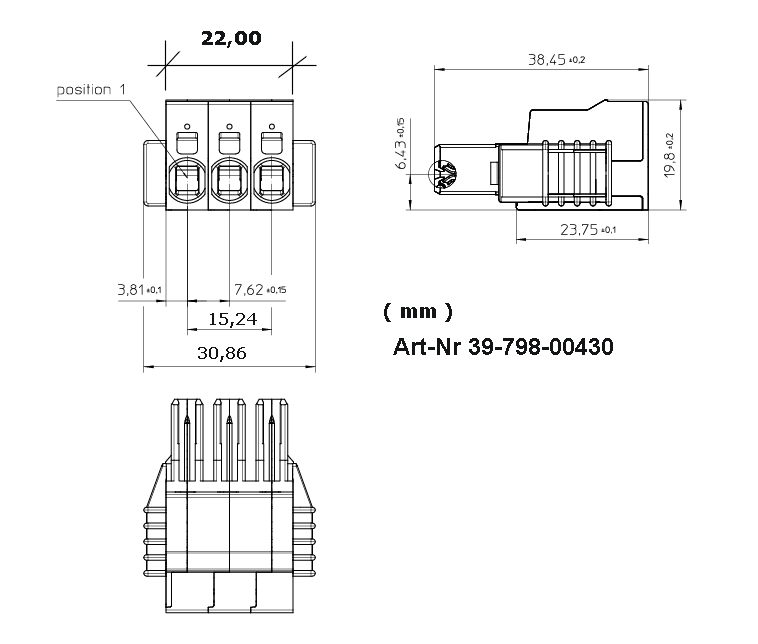

• Abmessungen: siehe Zeichnung weitere Bilder
• Solange Vorrat reicht
