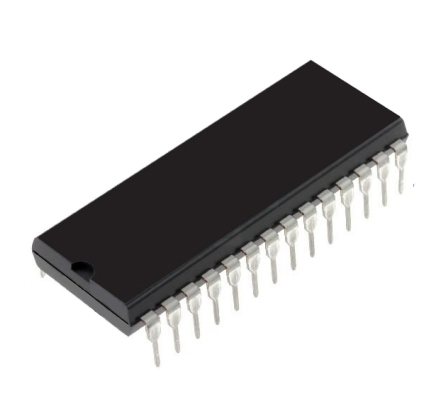

TDA4555 DIP28 PAL SECAM Decoder NTSC ** solange Vorrat reicht !

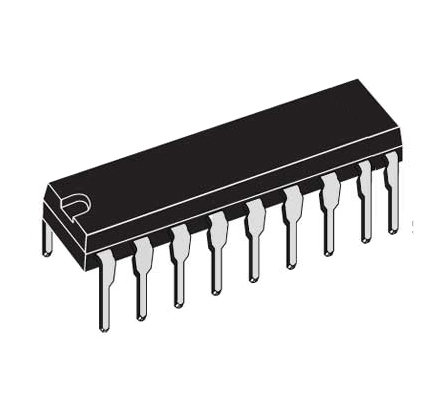

TDA4565 DIP18 CTV Y-Verzögerung Colour transient improvemt ** solange Vorrat reicht !
TDA4580 DIP28 VTR CONTROL COMB Ersatzteil solange Vorrat reicht !
TDA4600-2D LIN-IC DIP18 Switching Regulator SMPS-Controller ** solange Vorrat reicht !

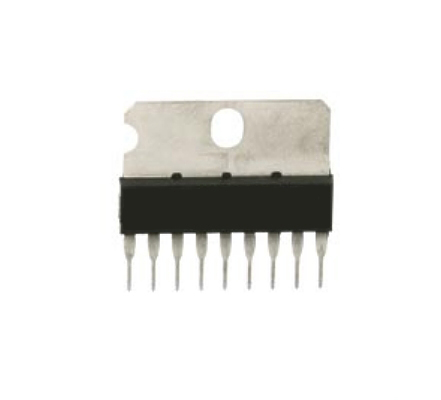

TDA4600 SIL9 LIN-IC Switching Regulator SMPS-Controller ** solange Vorrat reicht !
TDA4601 Netzteil SMPS Controller P-SIP9 SIL9 Q6700-A2379 DC-DC Controller ** solange Vorrat reicht !
TDA4601D Netzteil SMPS Controller DIP18 ** solange Vorrat reicht !

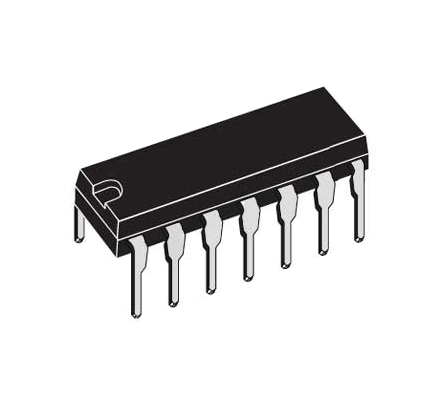

TDA0470D / Ersetzt auch TDA0470, TDA470 Pin-kompatibel 12-fach NPN Transistor Array ( siehe auch weitere Bilder Schaltplan ) Kollektorstrom je max 25mA Uce = 22V / Leistung 250mW / Gemeinsammer Kollektor / Schutzdioden integriert Transistor Array Baustein DIP14 ersatzteil Orgelbau usw. solange Vorrat reicht

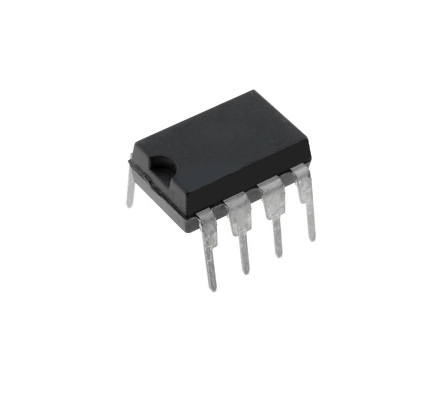

TDA4950 TV-Ost West-Kontroller DIP8 ** solange Vorrat reicht !
TDA5030A VHF Oszillator DIP18 TV-VC Tuner VHF-OSCILATOR 18Pins ** solange Vorrat reicht !

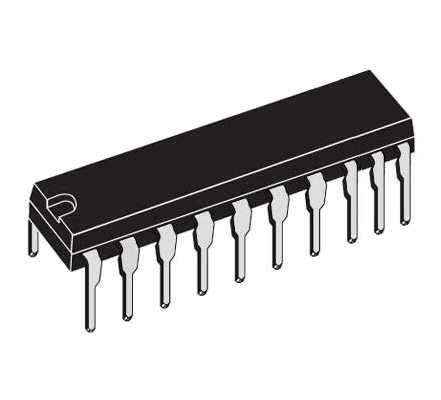

TDA7250 HIFI NF Endstufen Treiber DIP20 ** solange Vorrat reicht !
TDA7262 Stereo Verstärker IC Baustein Ersatzteil Power Amplifier 2x25W 20-80.000Hz 4-8 Ohm Stromversorgung 12-28V Gehäuse Multiwatt 11 ** solange Vorrat reicht !
TDA7275 Motorregler IC Baustein Motor Regler IC / Motor Drehzahlregler / Motor Geschwindigkeitsregler / Lüftergeschwindigkeit Einsatzbereich 3..18V DC Eingangsspannung 8-18V max 19V DC Typisch 9V oder 12V 15V 18V Belastbarkeit Ausgang bis zu 1500mA = 1,5A dropout Voltage 1,32V typisch Gehäuse DIP8 MOTOR SPEED REGULATOR and START/STOP FUNCTION (TTL levels) Einfachst aufzubauen mit Poti und Widerstand siehe Plan weitere Bilder Empfohlen RT = 270ohm und Poti mit Achse oder Trimmer RS = 150-Ohm ( siehe weitere Bilder Plan )
TDA8136 2-fach 12V Präsisions Spannung 2x 12V DC je 600mA Eingang bis 24V DC DUAL 12V REGULATOR WITH DISABLE INPUT Der TDA8136 ist als monolithische doppelte positive Spannung Regler entwickelt worden, Ausgang 2 kann durch einen TTL-Eingang deaktiviert werden. Beide Ausgangsströme sind durch einen internen Regelung durch einen Kurzschluss begrenzt DC Input Voltages max 24V Ausgangsstrom 2x bis 600mA FESTER PRÄZISIONS-AUSGANG 1 SPANNUNG 12V +/- 2% Ausgangsstrom bis 600mA FESTER PRÄZISIONS-AUSGANG 2 SPANNUNG 12V +/- 2% Ausgangsstrom 2x bis 600mA AUSGANG-2 SPANNUNG DEAKTIVIERBAR DURCH TTL EINGANG KURZSCHLUSSSCHUTZ AN BEIDEN Ausgängen LOW DROP OUT 1,5 V bei 400 mA Pinlayout siehe weitere Bilder Ähniche Regler IC siehe unten unter Register Ähnliche Artikel

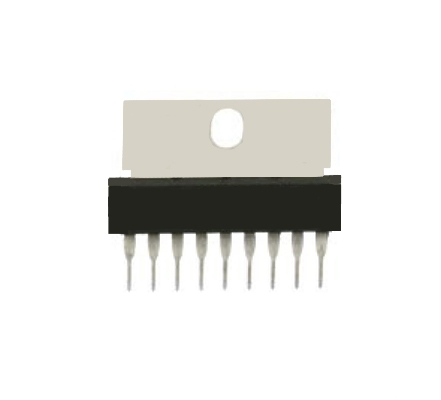

TDA8143 SIL9 Gehäuse Ablenkschaltung Horizontal Deflection Power Ersatzteil solange Vorrat reicht !
TDA8172 TV Vertikal Ablenkung CTV-VA-A + VA-E 7-polig TO220 ** solange Vorrat reicht !

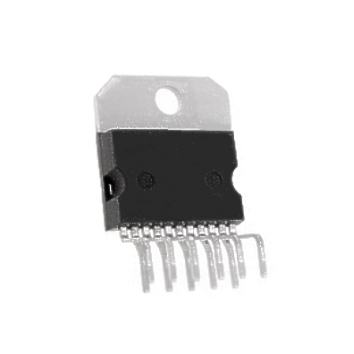

TDA8174 CTV-VA-A VA-E Multiwatt 11 Gehäuse ** solange Vorrat reicht !
TDA8190 TV Sound Channel with DC Controls DIP20 ** solange Vorrat reicht !

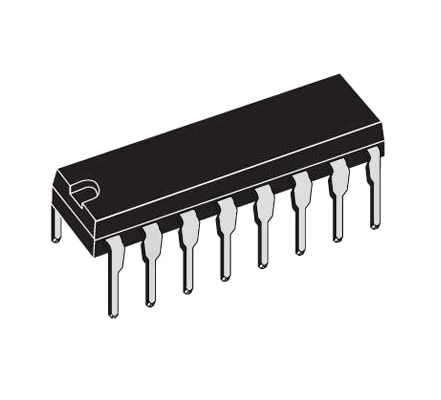

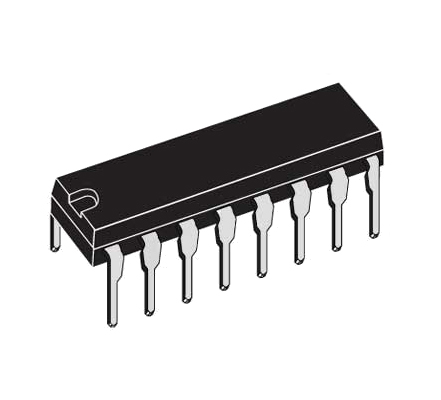

TDA8341 TV ZF Dem AGC für PNP-Tuner DIP16 ** solange Vorrat reicht !
TDA9403 Ansteuerung für Thyristoren auch für TV Horizontalstufen usw. DIP16
TDA9503 TV-Horizontal Kombi IC für Transistoren DIP16 solange Vorrat reicht
TEA 2017 abgekündigtes Ersatzteil ** solange Vorrat reicht !
TEA2031 A DIP8 Ost-West-Korrektur IC-Baustein RoHs: No ** solange Vorrat reicht !
TEA 5115 IC 5xVideo +RGB Umschaltung 25MHz DIP18 RoHs: No ** solange Vorrat reicht!
TEA5560 IC-Baustein FM-ZF 9pol RoHs: No ** solange Vorrat reicht !
TL022CP DIP8 Mehrzweck Universal Operationsverstärker Low Power OP AMP Dual bis 500Khz Spannung +/- 5...15V Very Low Power Consumption Low Input Bias and Offset Currents Output Short-Circuit Protection Low Input Offset Voltage Internal Frequency Compensation Latch-Up-Free Operation Popular Dual Operational Amplifier Pinout
TL082 DIP8 2-fach OP-AMP Operationsverstärker 2-Kanal DIP8 Spannungsbereich 5...18V DC Zweifach-OP mit J-FET Transistoren Typische Anwendung auch NF-Vorverstärker z.B. in Mixer, Vorstufen, Endstufen usw. Spannungsanstiegsrate 13 V/µs Einsatz Ub = Spannungsbereich 5...18V DC Gehäusetyp: DIP8 / DIL8 Anschlussart: Durchsteckmontage in Leiterplatte MÖGLICHE ALTERNATIVE ersetzt auch bedingt ( siehe Plan weitere Bilder = Unterschiede nur max B-Spg. +18V .. +22V ) max +18V = RCA4558, UPC4558, 4558D, C4558C, max +18V = RC4558P, R4558P, RC4558, RC4558BP, max +18V = NJM4558, LM4558, BA4558, NTE778A max +22V = MC4558C
TL084 DIP14 Quad OP AMP 4-fach Operationsverstärker mit JFET Quad OP AMP 14pol DIP14 Highspeed JFET input quad operational amplifiers incorporating well matched, high voltage JFET and bipolar transistors in a monolithic integrated circuit. Operationsverstärker 4-Fach JFET Wide common-mode (up to VCC+) and differential voltage range Low input bias and offset current Output short-circuit protection High input impedance JFET input stage Internal frequency compensation Latch up free operation High slew rate: 16 V/µs (typical) VCC Supply voltage range 6...36V DC VCC = Supply voltage +/-18V DC typisch ( 6-36V ) Strom = 11,2mA max Vin = Input voltage +/-15V Vid = Differential input voltage +/-30V Temperatureinsatzbereich: 0°C .... +70°C Pinlayout siehe weitere Bilder
TL317CLP Spannungsregler IC 1,2...32 Volt TO92 3pol SPG-Regler 100mA Spannungsregler IC 1,2...32 Volt
TL494CN PWM Schaltregler DIP16 The TL494 incorporates all the functions required in the construction of a pulse-width modulation switching circuit. Designed primarily for switching power supply control or DC-DC convectors, it offers the systems engineer the flexibility to tailor control circuitry to its own application. Versorgungsspannung +7 … +40 VDC Eingangsspannung -0,3 … +38 VDC Verlustleistung 0,900 W Eingangsstrom, Bias 0,2uA Eingangsoffsetspannung 2mV Eingangsoffsetstrom 25nA Leistungsbandbreite 10 kHz SVR 80 dB
TL497ACN IC DIP14 Schalttransistor 0,5A 5-12V ** solange Vorrat reicht !
TL601 IC-Baustein DIP8 P MOS analog switches RoHs: No ** solange Vorrat reicht !
TL702C DIP14 IC OP AMP 1-fach Operationsverstärker Wideband DC Amplifier Wideband DC Amplifier TL702C DIP14 Keramikgehäuse RoHS Non-Compliant TL702C / uA702C is a wideband DC operational amplifier with 30MHz bandwidth Spannungsversorgung +/-21V Peak Output Current 50mA Input Voltage 1,5V to 6,0V abgekündigtes Ersatzteil solange Vorrat reicht ! Pinlayout siehe weitere Bilder
TL720CN IC Baustein DIP14 2-fach Comperator
TL7702 ACP/A Spannungsüberwachung DIP8
TLC1541 DIP20 AD Converter 10Bit Analog to Digital Converter TLC1541 10-BIT ANALOG-TO-DIGITAL CONVERTER WITH SERIAL CONTROL AND 11 INPUTS 10-Bit Resolution A/D Converter Microprocessor Peripheral or Standalone Operation On-Chip 12-Channel Analog Multiplexer Built-In Self-Test Mode Software-Controllable Sample-and-Hold Function Total Unadjusted Error... ±1 LSB Max Pinout and Control Signals Compatible With TLC540 and TLC549 Families of 8-Bit A/D Converters CMOS Technology Pinlayout siehe weitere Bilder
TLC271 DIP8 IC OP AMP 1-fach Operationsverstärker TLC 271CP DIP8 IC OP AMP 1-fach Operationsverstärker ( ersetzt auch TS271 ) LinCMOS PROGRAMMABLE LOW-POWER OPERATIONAL AMPLIFIERSInput Offset Voltage Drift ...Typically 0.1 µVWide Range of Supply Voltages Over 3 V to 16 VSingle-Supply OperationCommon-Mode Input Voltage RangeExtends Below the Negative Rail (C-Suffix and I-Suffix Types)Low Noise . . . 25 nV/vHz Typically at f = 1 kHz (High-Bias Mode)Output Voltage Range includes Negative RailHigh Input Impedance . . . 10hoch12 Ohm ESD-Protection Circuitry Pinlayout siehe weitere Bilder
TLC274 DIP14 IC QUAD OP AMP 4-fach OperationsverstärkerLinCMOS PROGRAMMABLE LOW-POWER OPERATIONAL AMPLIFIERSInput Offset Voltage Drift ...Typically 0.1 µVWide Range of Supply Voltages Over 3 V to 16 VSingle-Supply OperationCommon-Mode Input Voltage RangeExtends Below the Negative Rail (C-Suffix and I-Suffix Types)Low Noise . . . 25 nV/vHz Typically at f = 1 kHz (High-Bias Mode)Output Voltage Range includes Negative RailHigh Input Impedance . . . 10hoch12 Ohm ESD-Protection Circuitry Pinlayout siehe weitere Bilder
TLC27M4 DIP14 IC Quad OP AMP 4-fach Operationsverstärker LinCMOS PRECISION QUAD OPERATIONAL AMPLIFIERS Wide Range of Supply Voltages Over Range: 3 V to 16 VSingle-Supply OperationCommon-Mode Input Voltage RangeThe TLC27M4 quad operational amplifiers combine a wide range of input offsetvoltage grades with low offset voltage drift, highinput impedance, low noise, and speedscomparable to that of general-purpose bipolar devices Datenblatt ansehen
TMS6100NL Emulator für Sprachchips Gehäuse DIP28 TMS6100NL ROM Emulator für Sprachchips Die begleitenden Geräte aller Versionen der Sprachchips waren die benutzerdefinierten 128-Bit-Schnittstellen (16 kB). TMS6100NL (alias TMC0350) abgekündigtes Ersatzteil solange Vorrat reicht !
U114B ASU Schaltkreis Störunterdrückung IC-Baustein TFK DIP16 ** solange Vorrat reicht!
U120M Zähler mit Speicherdecoder IC-Baustein DIP18 RoHs: No solange Vorrat reicht !
U2400B Ladegerät Steuerung DIP16 Laden von Akkus mit automatischer Vorentladung charging of batteries with automatic pre-discharge siehe auch weitere Bilder oder und Datenblatt Der monolithisch integrierte Schaltkreis U2400B ist ein bipolarer Schaltkreis, der für das automatische Wiederaufladen von NiCd/NiMH-Akkus ausgelegt ist. Es verfügt über geregelte und definierte Ladekennlinien für verschiedene Ladeabläufe mit anschließendem Erhaltungsladebetrieb. Merkmale 12Volt Speisespannung über BD422 bis 4A Ladestrom möglich ( siehe Schaltplan weitere Bilder ) Drei Zeiteinstellungen: 30min, 60min oder 12-Std. mit anschließendem Erhaltungsladebetrieb Batterietemperatur- und Kontaktüberwachung und Ladeunterbrechung bei Überspannung oder Übertemperatur Automatische Vorentladung möglich Getrennte Lade- und Entladeausgänge Pulsweite Modulationsmöglichkeit von Lade- und Entladestrom zur Anpassung an Trafo- oder Batteriedaten Zeitschaltuhr über Netz oder internen Oszillator Referenzspannungsquelle LED-Statusausgang zur Modusanzeige LINK Datenblatt
U321M IR Remote Control for TV receivers IC-Baustein DIP18 ** solange Vorrat reicht !
U327M TFK IC-Baustein DIP24 ** solange Vorrat reicht ! Firma AEG Telefunken ist unter dem Typ U327M / U328M monolithisch integrierte Schaltung für eine Infrarot-Fernbedienung beschrieben. INTEGRATED CIRCUIT IR-FB TRANSMITTER
uA723 LM723 TO99 Spannungsregler IC 2...37V DC 150mA Im TO100 / TO99 Metallgehäuse 10polig ( Durchmesser 9,4mm H: 4,7mm ) Typischer Einsatz in regelbare Netzgeräte, Labornetzteile, Netzteilplatinen in Steuerungen usw. Regelbarere Ausgangsspannung 2..bis...37Volt DC ( siehe Schaltplan ) Mit zusätzlichem Transistor am Ausgang kann das Netzteil dann bis 10A Leistung ausgelegt werden Ersetzt auch SFC723, TA723, MC1723, uA723, LM723... usw. Kann auch als Ersatzartikel für die DIP14 Ausführung verwendet werden ( Pins anpassen ! ) HIGH PRECISION VOLTAGE REGULATOR INPUT VOLTAGE UP TO 40V OUTPUT VOLTAGE ADJUSTABLE FROM 2 TO 37V Output Currents in Excess of 10A Possible by transistors can be added to provide any desired load Adding External Transistors POSITIVE OR NEGATIVE SUPPLY OPERATION SERIES, SHUNT, SWITCHING OR FLOATING OPERATION OUTPUT CURRENT TO 150mA WITHOUT EXTERNAL PASS TRANSISTOR Pinlayout und Schaltungen siehe weitere Bilder Mit nur wenigen weiteren Bauteilen schnell und einfach ein solides Labornetzteil aufbauen !
