Antennendose Einzeldose Kabelfernseh Dose CATV Rückkanal DATA für Unitymedia KabelBW

Multimedia Antennendose CATV / R / DATA Einzeldose mit Rückkanal und Internetübertragung Unitymedia und KabelBW gelistet

Empfohlen in Verwendung Unitymedia KabelBW u.a. BK Betreiber ( gelistet bei Unitymedia und KabelBW )

Multimedia Antennendose für BK-Kabelnetze mit Internetübertragung

CATV = Cable Television = Kabelfernsehen

NICHT FÜR SAT GEEIGNET dies ist eine andere SERIE !

• Die hochwertige Multimedia Einzel- bzw. Stichleitungsdose mit je 1 Anschluss für Kabel-TV, Radio
• und Daten ist rückkanaltauglich und einfach zu montieren.
• Stichdose bzw. Einzeldose für ein Koaxkabel Eingang.
• Empfohlen in Verwendung UnityMedia und KabelBW Betreiber
• CATV = Cable Television = Kabelfernsehen

• Digitaltauglich Antennendose mit 4 Ausgängen
• Anschluss 1: Koax IEC-Stecker für TV
• Anschluss 2: Koax IEC-Buchse für Radio
• Anschluss 3: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )
• Anschluss 4: F-Buchse für Daten ( z.B. Moderne Flachbildfernseher mit F-Buchse, PVR... )
• LTE-Filter integriert unterdrückt somit Störsignale durch Mobilfunk
• Passt zu gängigen Schalterprogrammen div. Hersteller
• Passt zu allen gängigen Schalterprogrammen von JUNG / GIRA / BuschJäger / Merten usw. ( Blenden somit optional )
• HDTV-tauglich
• Einzeldose für ein Koaxkabel
• Multimedia Antennensteckdose für Breitband BK-Kabelnetze
• für alle gängigen Schalterprogramme (deutsche Norm)
• mit Internetübertragung
• Rückkanal tauglich 5-65MHz,
• mit 4 Ausgänge ( 2x Koax TV / Radio ( IEC ) 2x F-Buchsen DATA1+2 )
• verlängerte F-Buchse
• wegklappbarer Anschlussdeckel oberflächenveredelt
• breitbandige Auskopplung Frequenzbereich 5 ... 1006 MHz
• Klasse A gemäß EN 50083-2/A1 +10dB uzm Schutz vor 3G/4G und LTE Störungen
• LTE und 4G-protected
• HDTV-tauglich
• Anschlussdämpfung TV: 8dB +/- 1db
• Anschlussdämpfung Radio: 10 +/- 1,5db 87,5...108 MHz
• Anschlussdämpfung Data: 8 +/- 1db
• Entkopplung DATA.TV bei 5…65 MHz: >60dB
• Entkopplung DATA.TV bei 109....1006Mhz : >30dB
• Entkopplung DATA1 <-> DATA2 >35dB ( -1,5dB ab 40Mhz )
• Erhöhte Schirmwirkung gegen 4G / LTE Einstrahlung
• Schirmung: Klasse A gemäß EN 50083-2/A1
• (+ 10 dB zum Schutz vor LTE-Störungen für passive Bauelemente)

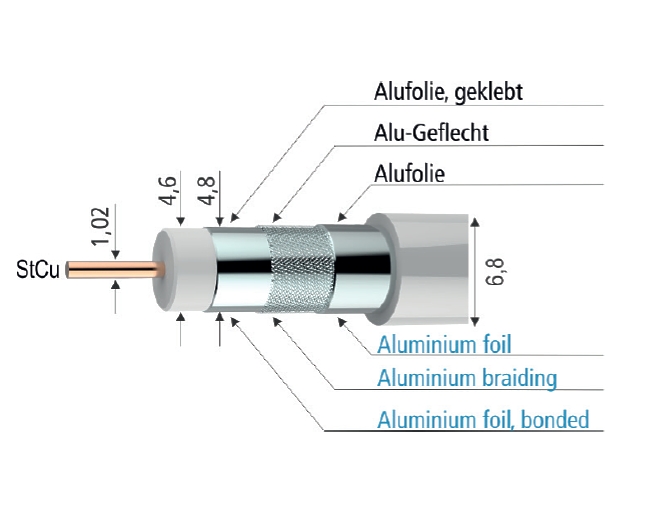

• Verwendbare Kabel Innenleiter = 0,63…1,13 mm / Aussendurchmesser: 4,70…7,35 mm
• Abmessungen 68 × 68 × 39 mm / Absetzmaß 8/13 mm

Optional auch dazu erhältlich : Nr 78-306-00220 = Durchgangsdose

Rahmen und Blende je nach Schalterprogramm und Kombination mit Steckdosen optional erhältlich einige Beispiele für Sie ( ggf. Bst Nr unter Suche eingeben )

• -- Orginale Blenden und Rahmen von AXING --
• Bst Nr 78-306-00193 = AXING 1-fach Universal Blende 4-Loch Weiss ( 80x80mm )
• Bst Nr 78-306-00097 = AXING Aufputzrahmen Weiss Reinweiss ( 80x80mm )
• --- Alternative Aussenrahmen ---
• Bst Nr 78-306-00092 = Aufputzrahmen Reinweiss ( 75x75mm )  Rundlich

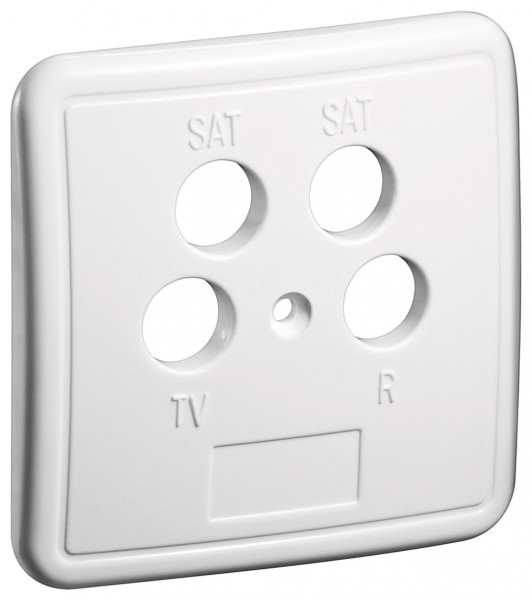

• Bst Nr 78-306-00160 = 1-fach Universal Blende 4-Loch Reinweiss ( 75x75mm ) müßte 1x Loch mit Messer nachgearbeitet werden
• Alternative Aussenrahmen in Verbindung mit Steckdosen und anderen Anschlüssen
• ----JUNG----
• Bst Nr 39-875-00548 = Jung Innenblende 55x55mm mit 4-fach Loch in Alpinweiss
• Bst Nr 39-875-00598 = Jung Aussenrahmen 1-fach Alpinweiss mit Loch 55x55mm Aussen 80x80mm
• Bst Nr 39-875-00440 = Jung Aussenrahmen 2-fach Alpinweiss mit Loch 55x55mm Aussen 80x151mm
• Bst Nr 39-875-00442 = Jung Aussenrahmen 3-fach Alpinweiss mit Loch 55x55mm Aussen 80x222mm
• Bst Nr 39-875-00444 = Jung Aussenrahmen 4-fach Alpinweiss mit Loch 55x55mm usw.
• Bst Nr 39-875-00447 = Jung Aussenrahmen 5-fach Alpinweiss mit Loch 55x55mm usw.
• --- GIRA ---
• Bst Nr 99-300-00702 = GIRA 1-fach Aussenrahmen ( 80x80mm ) ohne Innenblende
• Bst Nr 99-300-00770 = GIRA 2-fach Aussenrahmen ( 80x160mm ) ohne Innenblende
• Bst Nr 99-300-00773 = GIRA 3-fach Aussenrahmen ( 80x240mm ) ohne Innenblende
• Bst Nr 99-300-00774 = GIRA 4-fach Aussenrahmen ( 80x320mm ) ohne Innenblende
• Bst Nr 99-300-00775 = GIRA 5-fach Aussenrahmen ( 80x400mm ) ohne Innenblende
• Bst Nr 99-300-00714 = GIRA Innenblende 50x50mm mit 4-fach Ausbruch für Antennendosen
• Bst Nr 99-300-00708 = GIRA Innenrahmen Zwischenrahmen von 55x55mm auf 50x50mm für andere Herstellerblenden
• ---- Klein passt zu echt vielen Schalterprogrammen ---
• Bst Nr 78-306-00230 = Klein Innenblende 50x50mm mit 4-fach Ausbruch für Antennendosen
• Wir haben auch Zugriff auf das Schalterprogramm von BuschJäger, Merten, Jung, Berger, Legrand, Klein, Siemens, Elso, Astro  ggf. Fragen Sie einfach danach bei Projektgeschäften
