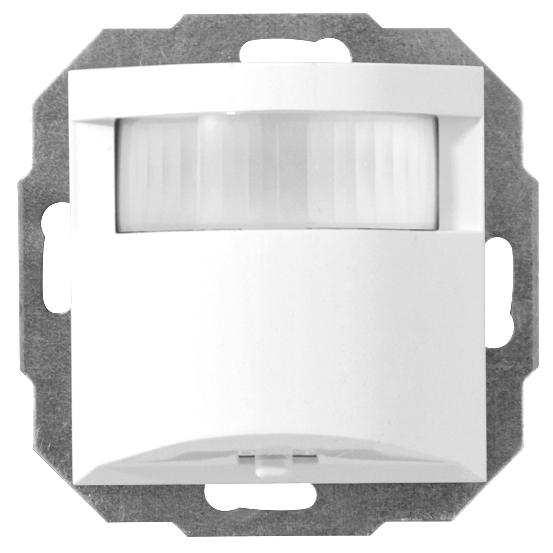

Bewegungsmelder Unterputz statt Schalter 230V 3Draht 190Grad RW bis 6m bis 1000W

Unterputz-Bewegungsmelder statt Schalter ! Passt in jede übliche Schalterdosen

Ein/Aus-Lichtsteuerung mit Bewegungsmelder. Großer Erfassungsbereich mit 195°. Empfindlichkeit, Zeit und Einschaltdauer kann geregelt werden (2 Regler). Einfache Montage.  Auch bereits für LED Technik optimiert

• Innen-Bewegungsmelder für die Unterputzmontage 195° Erfassung
• Die Schaltzeit und die Dämmerungsfunktion sind stufenlos einstellbar unter der Blende
• Schaltet die Beleuchtung EIN und dann wieder AUS über Zeit
• Einfache Montage in eine Unterputzdose, anstelle eines herkömmlichen Lichtschalters
• Einstellbar Dauerlicht/Automatic/AUS + Ersetzt EIN-/AUS-Schalter
• Relais-Ausführung = für 3-Leitertechnik
• Einzelbetrieb oder auch Parallelschaltung mehrer dieses UP-Bewegungsmelder möglich

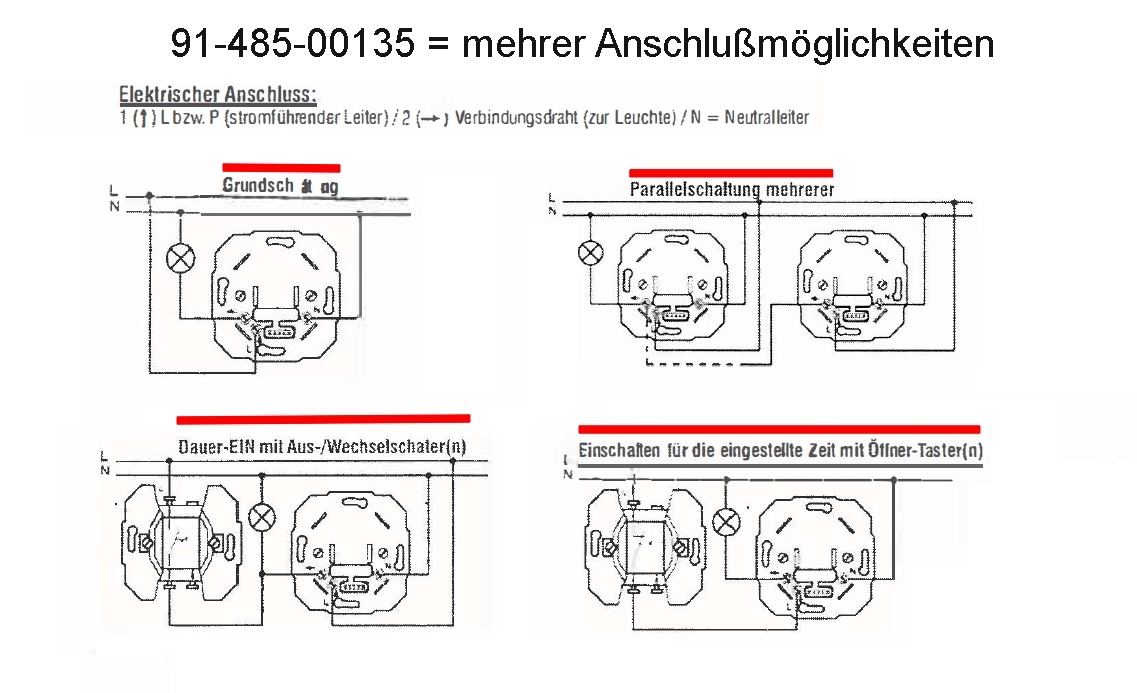

• auch kombinierbar mit Dauer-EIN mit Aus-Wechselschalter ( siehe weitere Bilder Schaltplan )
• auch kombinierbar für die eingestellte Zeit mit Öffner-Taster(n)
• Infrarottechnik Strahlungsfrei
• Anschluss: Neutral / Phase-Eingang und Phase-Ausgang
• Für alle Leuchtenarten geeignet

Besonderheit der beiligende Innenrahmen des Bewegungsmelder hat 55x55mm passt somit zu div. Schalterprogrammen  diverser Hersteller also zu allen 55x55mm Schalterprogrammen auch von: ABB, BERKER, Busch Jäger, VIKO, EBG, ELSO , GIRA, JUNG, KLEIN, KOPP, MERTEN, OPUS, PEHA genauere Liste siehe weiter unten

Technische Daten:

• Bewegungsmelder 180-195grad für Unterputzmontage
• Innen-Bewegungsmelder für die Unterputzmontage Reichweite bis 6m
• Schaltet ihre angeschlosene Beleuchtung EIN und auf Zeit wieder automatisch AUS
• Einfache Montage in eine Unterputzdose, anstelle eines herkömmlichen Lichtschalters
• Einstellbar Dauerlicht - Automatic - AUS + Ersetzt EIN-/AUS-Schalter
• Relais-Ausführung = für 3-Leitertechnik ! 3 ( Drei-Drahttechnik N + L + Lampe )
• Anschluss: Neutral + Phase-Eingang und Phase-Ausgang
• Für alle Leuchtenarten
• auch für LED, Halogen, Leuchtstoffröhren, Glühbirnen etc.
• Für Zwei- oder Dreidrahtanschluss. Ersetzt Lichtschalter
• Schaltleistung: max. 1000W Glühlampen, Halogenlampen
• Schaltleistung: max. 600W Energiesparlampen
• Schaltleistung: max. 300W LEDs mit und ohne Vorschaltgerät ( LED-Netzteil Mindestlast 3W )
• Schaltleistung: max. 250W ( min40W...150W) Niedervolt-Halogenlampen
• Standby-Verbrauch: 0,3 W
• Empfohlene Montagehöhe 1,1m Ca. 0,8 m – 1,2m
• Front-Schieberegler: Aus-Automatik-Dauerlich
• 2-Regler unter Frontblende, Empfindlichkeit und Zeitbereich.
• Zeiteinstellung ca.4 Sek. bis 4 Min ( Zeiteinstellung 4-240 Sekunden )  stufenlos einstellbar
• Dämmerungsschalter: ca. 5 - 2000 Lux, stufenlos einstellbar
• Reichweite: max. 6m
• Betriebsspannung 230V (AC) 50Hz ( 220-250VAC )
• Zeitverzögerung 4 Sek. bis 4 Min ( Zeiteinstellung 4-240 Sekunden )
• Umgebungstemperatur Ca. -15 °C bis +45 °C
• Weisses Plastikgehäuse
• Schutzgrad: IP20 / Schutzklasse: II
• Abmessungen:

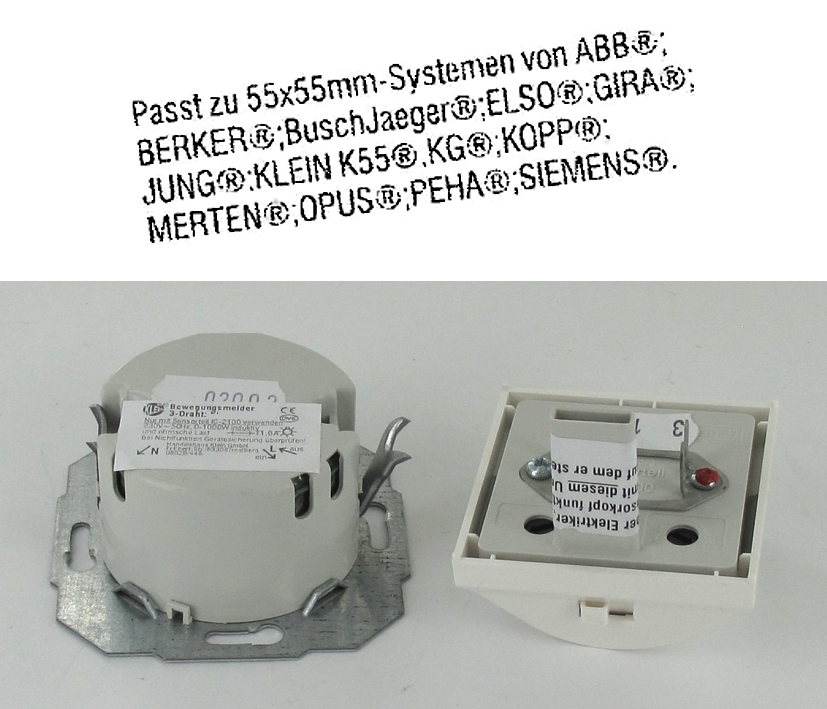

• Basis-Metallrahmen: 71x71mm ( Rückseite Kreisrund Kunststoffdeckel DM: 52mm T: 32mm )
• Frontelement Steckbar = Bewegungsmelder: 55,3 x 55,3mm
• Bauhöhe Frontteil: 26mm
• Das Frontteil wir immer eingesteckt in die Basis mit einem starren 5pol Verbinder
• Die beiden Regler befinden sich am aufsteckbaren Frontteil Sensorteil IC-2100
• Innenrahmen des Bewegungsmelder 55x55mm ohne Außenrahmen
• passt somit zu folgenden Schalterprogrammen diverser Hersteller
• zu allen 55x55mm Schalterprogrammen auch von:
• ABB z.B. Schalterserie Basic55
• BERKER  z.B. Schalterserie S1, B2, B3, B7
• BJ = Busch Jaeger  z.B. Schalterserie  Balance
• EBG  z.B. Schalterserie  V55
• VIKO  z.B. Schalterserie  V55
• ELSO  z.B. Schalterserie  JOY
• GIRA  z.B. Schalterserie  Esprit, Event, System55, Standard-55, E2;
• JUNG  z.B. Schalterserie  A-Serie , A500, A56x, AS500, A58x, eigenlich fast alle Serien mit 55mm Innenblende außer CD-Serie da Innenblende rundlich ist.
• KLEIN  z.B. Schalterserie  K55, KG, Balance55
• KOPP  z.B. Schalterserie Paris, Lübeck, HK05, HK07, HK08
• MERTEN  z.B. Schalterserie  SystemM, M-plan, M-arc, M-star, M-smart, 1-M, Atelier-M;
• OPUS  z.B. Schalterserie VIVA, Fusion, INFORM
• PEHA  z.B. Schalterserie Aura - Kein Zwischenrahmen nötig

Aussenrahmen auch einzeln optional erhältlich ( siehe auch im Zubehör-Register )

• z.B. Bst Nr 99-300-00780 = 1-fach Blende BuschJäger Aussenrahmen Serie Balance SI glänzend Alpinweiß
• z.B. Bst Nr 99-300-00782 = 2-fach Blende BuschJäger Aussenrahmen Serie Balance SI glänzend Alpinweiß
• z.B. Bst Nr 99-300-00702 = 1-fach Blende Gira  Aussenrahmen Serie Standard 55 glänzend Reinweiß
• z.B. Bst Nr 99-300-00770 = 2-fach Blende Gira  Aussenrahmen Serie Standard 55 glänzend Reinweiß
• z.B. Bst Nr 99-300-00773 = 3-fach Blende Gira  Aussenrahmen Serie Standard 55 glänzend Reinweiß
• z.B. Bst Nr 99-300-00774 = 4-fach Blende Gira  Aussenrahmen Serie Standard 55 glänzend Reinweiß
