0,50 € * 1,40 € * (64,29% gespart)
inkl. MwSt. zzgl. Versandkosten
Sofort versandfertig, Lieferzeit 1-3 Tage (**)
- Bestell-Nr.: 8-892-03141
BD169 NPN Transistor 80V 1,5A 20W TO126 Ideal für die Reparatur da Universaltyp von... mehr
Produktinformationen "BD169 NPN Transistor 80V 1,5A 20W TO126"
BD169 NPN Transistor 80V 1,5A 20W TO126
- Ideal für die Reparatur da Universaltyp von Geräten wie Verstärkern .... Schaltungen aller Art wie NF Anwendungen, Leistungstransistor, Universaltyp.

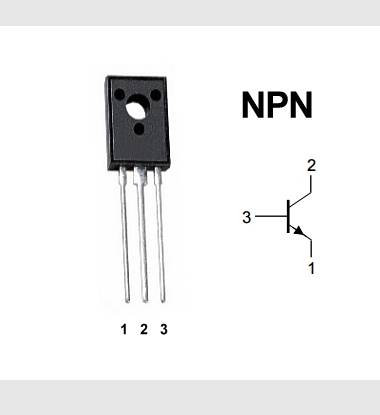

- Pinlayout siehe auch weitere Bilder = bei Draufsicht von Frontseite von Links-nach-Rechts = E-C-B = 1-2-3
- NPN-Trasistor Universaltype
- Gehäuse: TO-126
- Vce = max 80V
- Vcb = max 80V
- Veb = max 5,0V Emitter-base voltage (open collector)
- Ib = max 0,5A = 500mA
- IC = max Collektorstrom 1,5A = 1500mA
- Ptot = max Leistung 1,25W Total power dissipation up to TA = 25°C
- Ptot = max Leistung 20W = Total power dissipation up to TC = 25°C
- HFE min 40
- FT = Frequenzeinsatz bis max 3Mhz Transition Frequency (ft)
- solange Vorrat reicht !
Ersetzt hunderte Typen ..... Bitte Pinlayout um Orginal beachten ... ggf. Beinchen beim einlöten drehen !
- Ersetzt unter anderem
- BD417 Daten wie folgt = NPN = + 80V 1A Ptot 10W Geh TO202 = Layout = E-B-C ( Draufsicht von Links-nach-Rechts )
- und oder BD519, BD527, 2N6552 mit anderem Pining somit Füße drehen dann !
- siehe unter Google Suche Datasheet und Type
Zusatzinfo :
- Art-Nr 8-892-03142 = BD170 = PNP Transistor 80V 1,5A TO126
- Art-Nr 8-892-03141 = BD169 = NPN Transistor 80V 1,5A TO126
