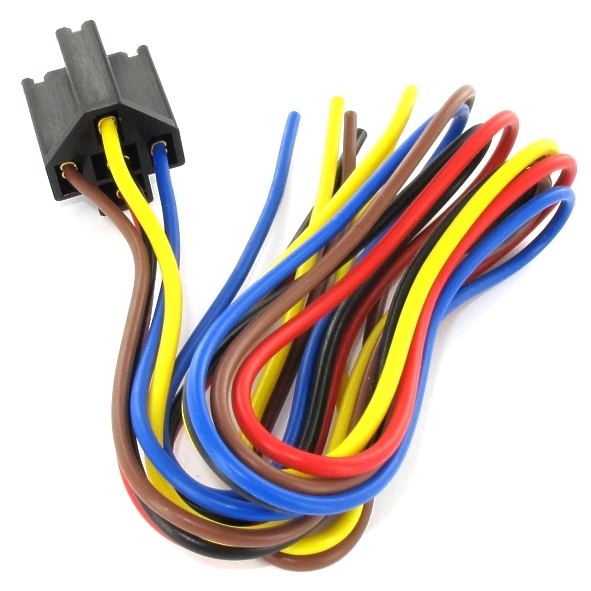

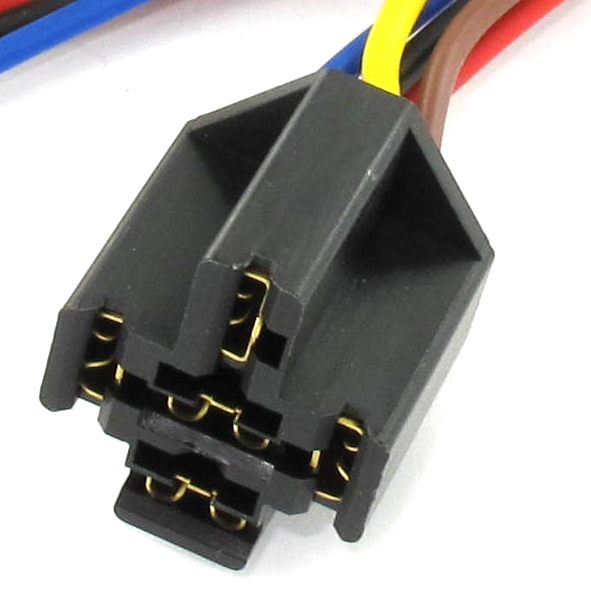

Relaisfassung mit Kabel fuer KFZ Relais

24V LKW Relais für das 24V Boardnetz im Transporter, LKW, Traktor, Agrar.. Landw.Maschinen.. Caravan, Bus, Boot etc. Universal 24V Relais mit Befestigungs-Lasche ersetzt bedingt unter anderen auch V23134-A53-X99 u.v.w.m. selber Bauart je nach Ausführung ggf. Lasche kurz weg machen  Anschlüsse über 6,35mm Steckhülsen oder Relaisfassung ( siehe im Zubehör-Register z.B.47-827-00200 )  Technische Daten: 24V KFZ-Relais ( 16-32V ) Nennschaltstrom: 40A Peak mit 1x UM = 1x Wechsler-Kontakt. Relais mit Befestigungs-Lasche Befestigungsbohrung: ca. 6mm Anschlüss über 6,35mm Steckhülsen bzw. übliche  Relaisfassung. Spule: 24V DC max. 31,2Vdc ( Uan = min 16V ) Spule = 320ohm 75mA ( Ersetzt somit auch alle Relais im Range 268-398ohm ) Ansprech-/Abfallzeit, max.: 7/5ms Schaltkontakt : Schaltstrom typisch 40A  Schaltspannung, max.: 75V DC Prüfspannung Spule/Kontakt: 500V AC Kontaktmaterial: AgSnO2 Kontaktbelegung typisch KFZ-Relais : 24V Spule: 85(-) und 86(+) / Kontakt: Konrespond.:30 / Schliesser: 30 auf 87 / Öffner 30 auf 87a Betriebstemperaturbereich: -40....+85°C Abmessungen: Höhe Korpus ohne Kontakte: ca. 27mm / 29x29mm Gehäuse-Abm ohne Kontakte : 29x29x26,5m Relais mit Befestigungs-Lasche. Abm.: Höhe: ca. 27mm / Höhe mit Lasche: ca. 42mm / Breite: ca. 23mm / Befestigungsbohrung: ca. 6mm / Anschlüss über 6,35mm Steckhülsen oder Relaisfassung. Kontaktbelegung: 24V Spule: 85(-) und 86(+) Kontakt: Konrespond.:30  Kontakt: Schliesser: 30 auf 87 Zubehör siehe unter (Register Zubehör)

12Volt KFZ Relais für den universellen Einsatz  Kontaktbelastbarkeit 30A Kontakt = 1x Wechslerkontakt = 1x UM-Kontakt Anschluss über 6,3mm Steckhülsen oder Relaisfassung Abmessungen: 28,5x28,5mm Höhe: 27mm / Höhe mit Lasche: 42mm Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Anschluss über 6,3mm Flacchsteckhülsen oder Relaisfassung passende optionale KFZ Relais Fassung siehe im Zubehör Register unten

12V KFZ Relais 50A für den universellen Einsatz  12V KFZ-Relais 50A Relais mit Befestigungs-Lasche Anschlüss über 6,3mm Flachsteckhülsen ( 6,3x0,8mm ) oder Relaisfassung. Montage für Frontplatten, Metallwände, Sockel Spulenspannung 12V DC typisch ( min. 7,8V .... max 15,6V DC )  Spulenwiderstand 80-ohm = 150mA bei 12V Leistungsaufnahme der Spule 1.8W Kontaktmaterial AgSnO2 / Kontaktwiderstand 30mOhm Ansprechzeit 7ms / Freigabezeit 5ms Schaltspannung max. 75V DC Kontaktbelasrbarkeit bis 50Amp. mit 1x UM bzw. Wechsler Kontakt. Kontaktbelastbarkeit  bis 50A 12-14V Schliesserkontakt ( NO )  Kontaktbelasrbarkeit  bis 40A 12-14V Öffnerkontakt ( NC ) Kontaktbelegung: 12V Spule: 85 und 86 Wechslerkontakt Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87 Abmessungen:  Korpus: B: 28mm T: 28mm Höhe: 25,5mm Höhe mit Lasche 41,5mm / Höhe mit Bef.Lasche und Kontakten : 53mm Abmessungen Bef.Lasche  B: 21,2mm L: 17,5mm - Bohrung 5,8mm  Betriebstemperatur -40...85°C Gewicht : 35gr weitere Bilder Schaltplan Abmessungen etc.  passende Relaisfassung oder Steckschuhe siehe auch Zubehör-Register
