- Bestell-Nr.: 43-890-00456

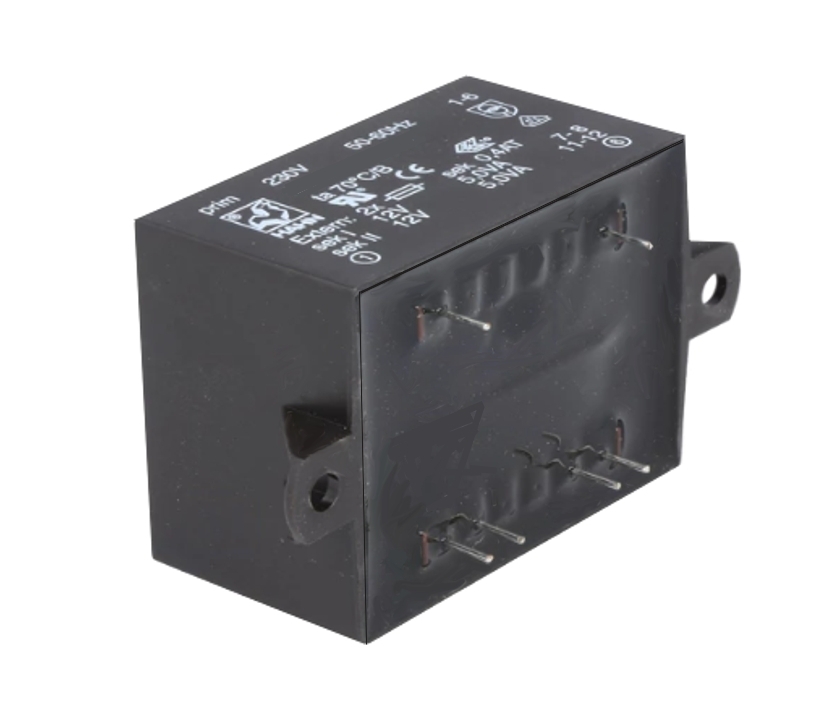

Trafo 2x12V 2x417mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung =... mehr
Produktinformationen "2x 12VAC Trafo 2x 417mA 12V Trafo 10VA Platinentrafo Printtrafo"
Trafo 2x12V 2x417mA 10VA Platinenttrafo Netztrafo zum Einbau in gedruckte Schaltung = Leiterplatten = Patinen
- Eingang 230V 50/60Hz
- Netztrafo z. Einbau in gedruckte Schaltung...
- Dieser Platinentrafo mit den klassischen Abmessungen und seinem Rastermaß 5/15 ersetzt auch viele andere Trafos div. Hersteller z.B. von Marschner, Bremer, Ulmer usw.
- Eingang Primär: 230VAC
-
vakuumvergossen, Zweikammerwicklung, 2x Befestingshalter Links+Rechts
-
Anschluss über Einlötpins zur Befestigung in einer gedruckten Schaltung
-
aufgebaut nach PN EN 61558-2-6:2000 / UL 5085-1 / UL 5085-3
Technische Daten:
- Platinentrafo mit Lötpins ( Rundstifte ca. 0,8mm DM bei Lötschwert = 1,1x0,5mm )
- Leistung 10VA ( 2x5VA )
- Eingang: 230VAC typisch ( Pin-1+6 )
- Ausgang : 2x12Volt AC 2x 417mA ( Pin-7-8 / 11+12 )
- Anschlussschema = 2
- Ausführung in Vergussgehäuse = K = mit 2 Befestigungslaschen ( L+R )
- Leerlaufverlustleistung typ. 2,0 W
- Leerlaufspannung je Wicklung typisch 15,3V nicht kurzschlußfest
- ta 70 °C/B
- Baugröße EI48
- RM = Rastermaß : Quier 27,5mm / RM5mm /

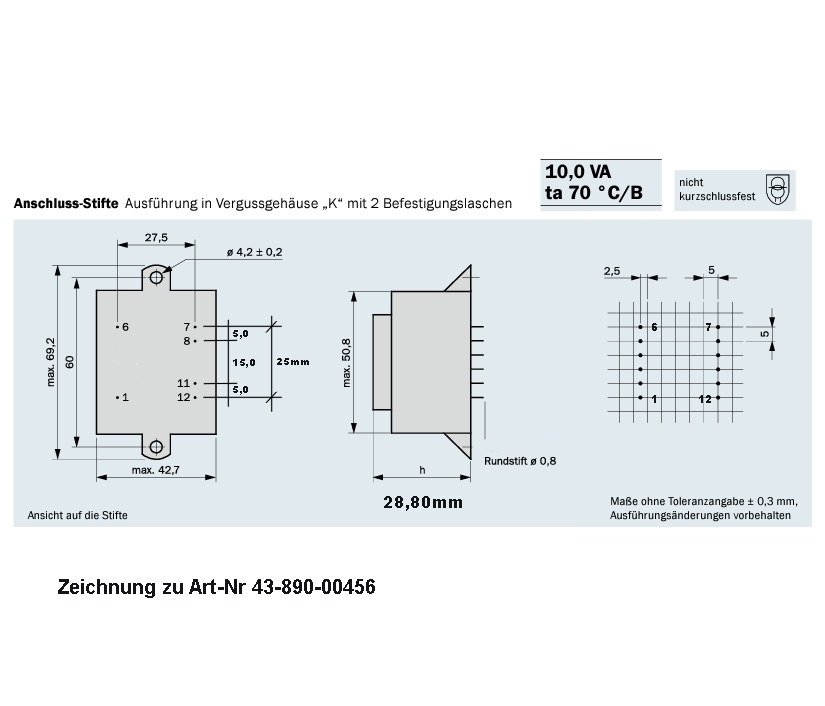

- Abmessungen siehe auch Zeichnung weitere Bilder !
- Abmessungen nur Korpus ohne Bef.Laschen: B:50,8mm T: 42,7mm H: 28,8mm
- Abmessungen mit Bef.Laschen = B: 69,2mm T: 42,7mm H: 28,8mm
