- Bestell-Nr.: 93-400-00870

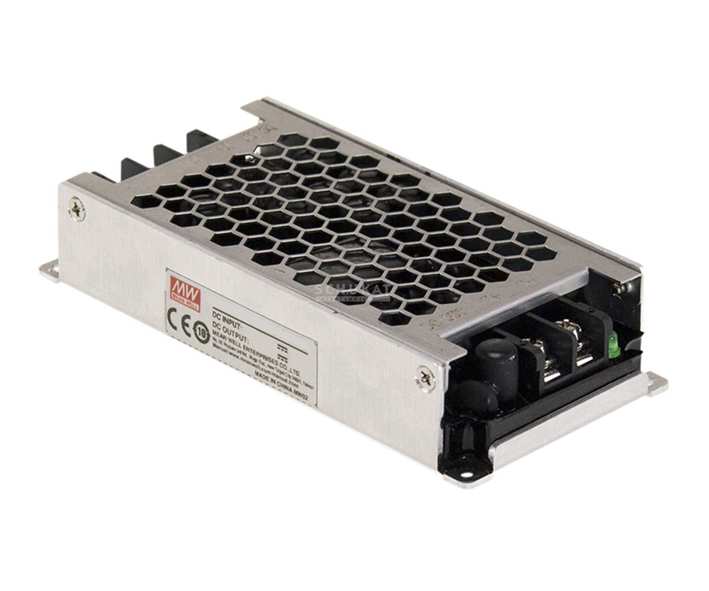

DCDC Wandler 9-36V auf 12V 5A im vergossenem Gehäuse + Eingang: 9-36V Automatisch auf... mehr
Produktinformationen "DCDC Wandler Inp 9-36V auf 12V 60W Konstanter Eingang 24V typisch"
DCDC Wandler 9-36V auf 12V 5A im vergossenem Gehäuse + Eingang: 9-36V Automatisch auf Ausgang: 12V max. 5A 60Watt
- DCDC Wandler Eingang: 9-36V auf 12V Leistung 5A = 60W
- Spannungskonstanter für 12Volt Verbraucher aller Art
-
geschlossene Bauform ( Lochcase Gehäuse )
- Innen komplett vergossen somit feuchtefest ausser der Schraubanschlüße
- Eingang zu Ausgang galvanisch getrennt ( Trenntrafo / Massetrenner )
- Gehäuse hat extra Klemme für Erdung ( ist NICHT mit Minus verbunden somit potentialfrei )
- 5x Schraubanschlüsse ( IN +/- Out +/- / Case PE )
-
Halb gekapselt, Kühlung durch freie Luftkonvektion
-
ultra kompakt und nur 25mm hoch

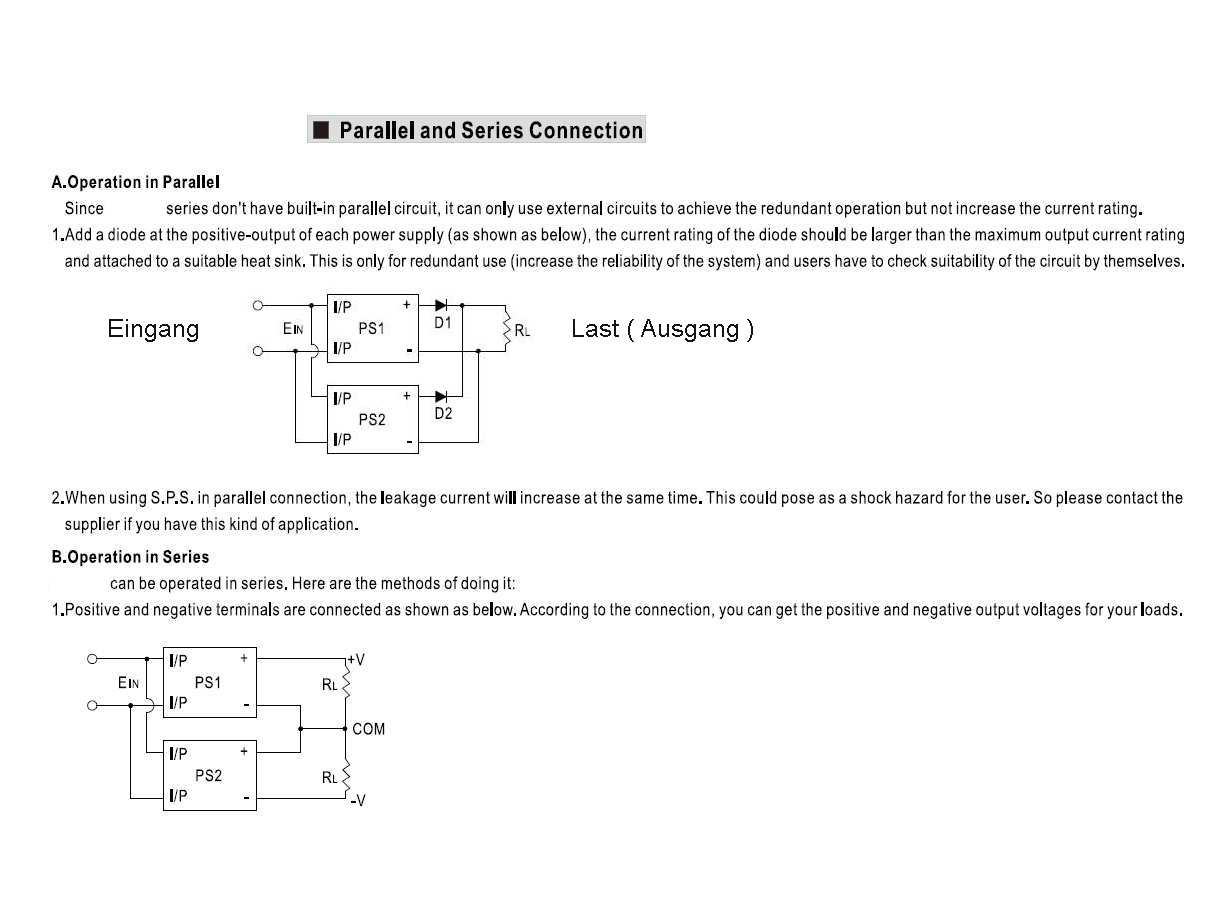

- Seriell und parallel Funktion für die Leistungserghöhung übe Diode am Ausgang siehe Plan
-
keine Mindestbelastung erforderlich
-
Schutz: Kurzschluss, Überlast, Überspannung, Eingangsverpolung
-
eingebaute Konstantstrombegrenzung-Schaltung
-
LED-Anzeige für Einschalten
-
Ideal auch für KFZ, Caravan, Bus-, Bahn-, Straßenbahn-, U-Bahn
nach EN50155 und EN45545-2 Bahnnorm u.a. -
geeignet für raue und sehr staubige Umgebungen mit hohen vibrationen und extremen Temperaturen
Technische Daten:
- Eingang: 9V...36V DC Gleichspannung ( Automatischer Weitbereicheingang auch 13,8V vom KFZ )
- Somit geeignet von 9V auf 12V / 12V auf 12V / 13,8V auf 12V / 15V auf 12V / 24V auf 12V usw
- Ausgang: 12V DC Gleichspannung
- Belastbarkeit Ausgang: 5A 60Watt ( 0-5A keine Mindestbelastung erforderlich )
- Überspannungsschutz Ausgang: 13,8-16,2V
- Wirkungsgrad: 92%
- Überlastschutz: 105...135%
- Ripple and Noise: 50mVpp
- Virationsfest bis 5G ( 10-500HZ ) IEC61373
- Ein-/Ausgangsisolation 4000V DC
- Betriebstemperaturbereich: -40...+70°C
- Lüftfeuchte im Bereich 5-95% nicht kondensierend

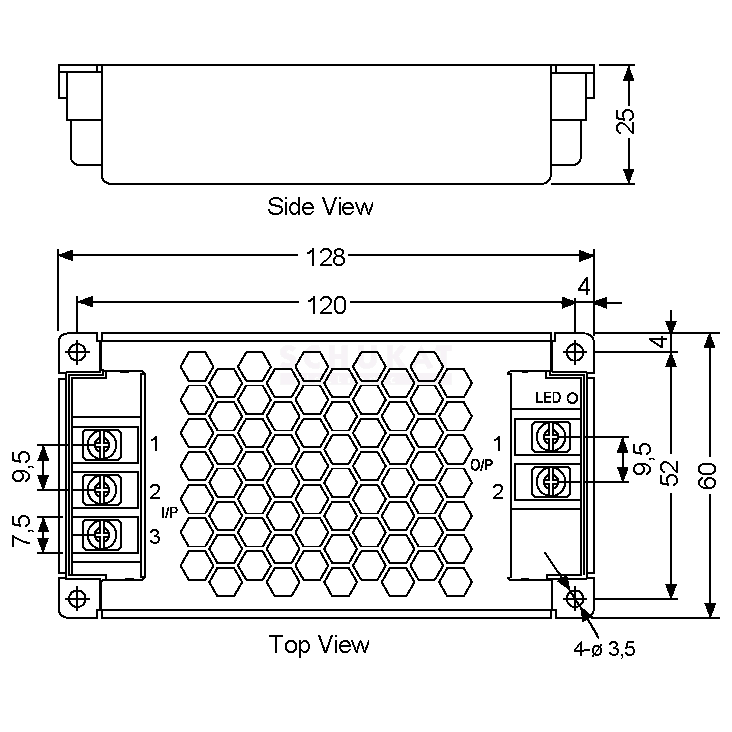

- Abmessungen: L: 128mm B: 60mm H: 25mm
- Gewicht nur 0,29Kg
Normen und Standards:
- EMC : EN55032 Class-A / EN55032 Class-B / EN6100-3-2 Class-A / EN6100-3-3 /
- ESD : EN61000-4-2 / EN61000-4-3 Level-X / EN61000-4-4 Level3+4 / EN6100-4-5 Level-3 / EN61000-4-6 Level-3
- Railway : EN45545-2 Fire protection / EN 50155 / IEC60571 IEC61373 / EN50121-3-2
- Safety : IEC60950-1 ( LVD )
Empfohlenes Zubehör fals benötigt ( ggf. Nummer unter Suche eingeben ) :
- Bst Nr 52-625-00790 = Kunststoffgehäuse IP65 mit Gummidichtung 200x120x77mm
- Bst Nr 31-843-00115 = Kabel-Sicherungshalter für Eingang ATC Rot
- Bst Nr 42-690-03050 = Kabelzugentlastung Einführung für Kabel 3-6,5mm
- Bst Nr 42-690-03010 = Kabelzugentlastung Einführung für Kabel 4-10mm
- Bst Nr 9-541-00310 = Schottky Diode 5A UF 0,67V ( nur benötigt bei parallel Schaltung mehrere DCDC Wandler )
- Bst Nr 9-640-00352 = Trenndiode mit Schraubkontakten 120A UF 0,89V
