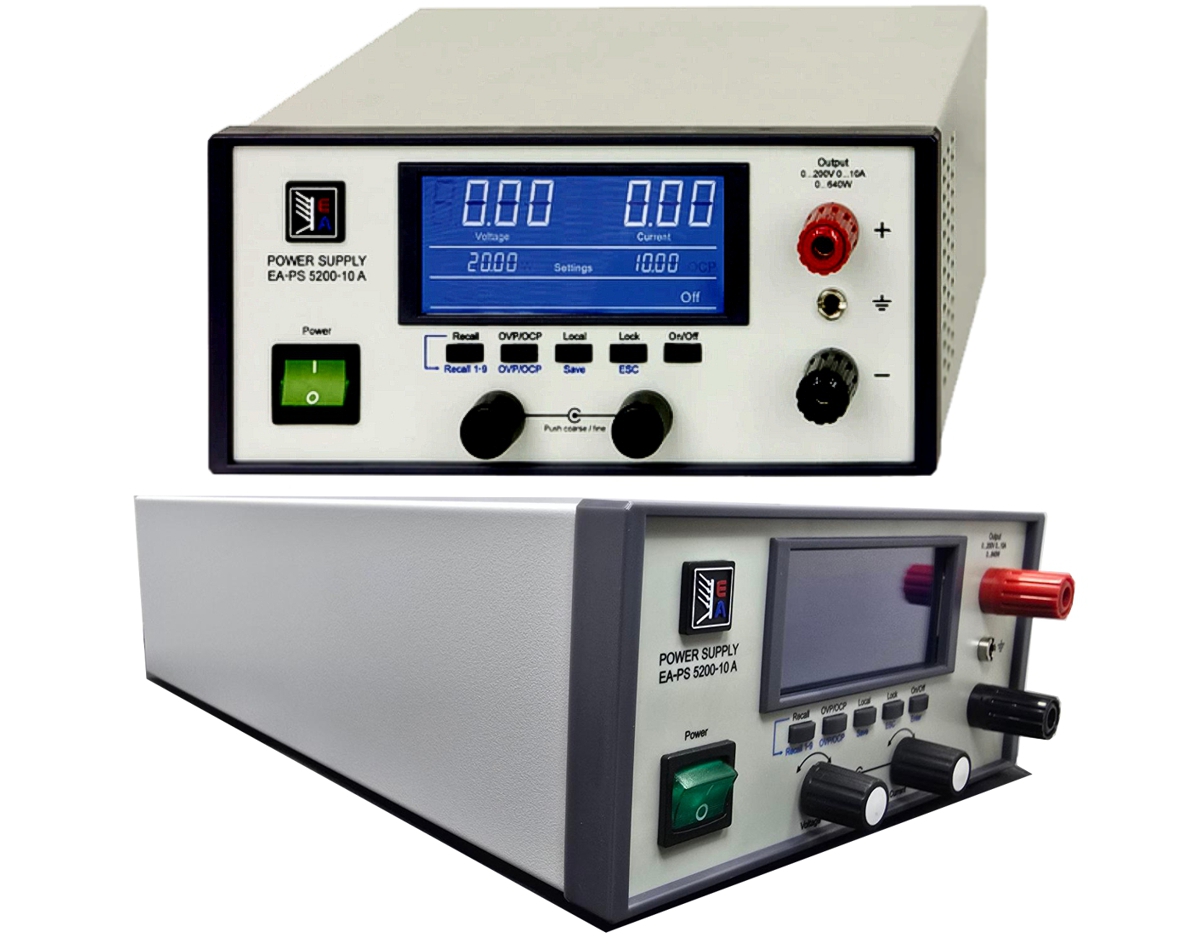

EA Labornetzgerät 0-200V 10A 640W Einsatz Industrie, Service-Werkstätten, Labore, Bildungseinrichtungen Solides 0-200V 0-10A Labornetzgerät bis 640 Watt LeistungDas EA Elektro-Automatik Labornetzgerät hat eine Nennleistung von 640 W mit 1 Kanal. Die Ausgangsspannung des Netzteils reicht von 0 V bis 200 V bei einem Nennstrom von 10 A. Er schaltet den Ausgang ab, sobald der einstellbare Schwellenwert von 0 bis 110 % des Nennstroms erreicht ist, schützt den Verbraucher vor Überstrom und verhindert so Schäden.Das Netzteil sorgt für eine galvanische Trennung der Ausgänge vom Netz. Anzeigen: Blaues LCD-Display für simultane Anzeige von Spannung, Strom und Leistung usw. Tasten: Ausgang ON/OFF / LOCK ( ESC ) / Local ( Save ) / OVP/OCP / Recall Anschlüsse Rückseitig ( Hochstrom ) und Frontseitig Eigenschaften und Vorteile + Blaue LCD-Anzeige für alle Werte und Status + Chassis Top und Bottom-Closed + Flexible, leistungsgeregelte Ausgangsstufe + Hoher Wirkungsgrad von bis zu 92 % + Integrierter USB-Anschluss + Speicher für 9 verschiedene Voreinstellungen + SCPI-Befehlssprache unterstützt + Temperaturgesteuerte Lüfter zur Kühlung + Verschiedene Schutzschaltungen (OVP, OCP, OTP) Anwendungen + Bildungseinrichtungen + Industrieanwendungen + Labore + Produktions- und Fertigungseinheiten + Werkstätten AC-Eingang Die Geräte besitzen alle eine aktive PFC ( Leistungsfaktor-Korrektur ) und sind für den weltweiten Einsatz mit einem Netzeingang von 90Vac bis 264Vac ausgelegt. Flexible Leistungsregelung Alle Modelle haben eine flexible, leistungsgeregelte Ausgangsstufe, die bei hoher Ausgangsspannung den Strom oder bei hohem Ausgangsstrom die Spannung so reduziert, daß die maximale Ausgangsleistung nicht überschritten wird. Der maximale Leistungswert ist hierbei einstellbar. So kann mit nur einem Gerät ein breites Anwendungsspektrum abgedeckt werden. DC-Ausgang Strom, Spannung und Leistung sind somit jeweils zwischen 0% und 100% kontinuierlich einstellbar, egal ob bei manueller Bedienung oder per Fernsteuerung über analoge oder digitale Schnittstelle. Der Ausgang befindet sich auf der Vorderseite der Geräte. Zusätzlich ist ein paralleler Ausgang auf Schraubklemmen an der Rückseite vorhanden. Schutzfunktionen Um die angeschlossenen Verbraucher vor Beschädigung zu schützen, können eine Überspannungsschwelle (OVP), eine Überstromschwelle (OCP), sowie eine Überleistungsschwelle (OPP) eingestellt werden. Bei Erreichen eines dieser Werte wird der DC-Ausgang abgeschaltet und es wird eine Alarmmeldung in der Anzeige, sowie auf den Schnittstellen ausgeben. Weiterhin gibt es einen Übertemperaturschutz, der den DC-Ausgang bei Überhitzung des Gerätes abschaltet. Anzeige- und Bedienelemente Istwerte und Sollwerte von Ausgangsspannung und -strom werden auf der Anzeige übersichtlich dargestellt. Mittels Drehknöpfen können Spannung, Strom und Leistung, sowie die Schwellwerte für die Schutzfunktionen (OVP, OCP )eingestellt werden. Zum Schutz gegen Fehlbedienung können die Drehknöpfe gesperrt werden (LOCK-Funktion). Voreinstellung der Ausgangswerte Um die Ausgangswerte einzustellen, ohne daß der Ausgang aktiv ist, werden im Display die Sollwerte unter den Istwerten angezeigt. So kann der Anwender Ausgangsspannung, Ausgangsstrom und Ausgangsleistung voreinstellen. Dies geschieht mittels der Drehknöpfe. Recall-Funktion Um häufig benutzte Sollwerte nicht immer wieder neu einstellen zu müssen, bieten die Geräte neun Speicherplätze für beliebige Sollwertsätze, bestehend aus Vorgabewerten für Spannung, Strom, Leistung, OVP (Überspannungsüberwachung) und OCP (Überstromüberwachung), um diese per einfachem Tastendruck abrufen zu können. Technische Daten: Farbe: Modernes Industrie-Design / Analog, digital Ausgang über übliche Polklemmen Eingang über Kaltgerätebuchse IEC320 Eingangsspannung: 90-264Vac 50/60Hz ( Weltweit einsetzbar durch Weitbereichseingang ) Leistungsfaktor : > 0,97 Regelbereich Spannung: 0... 200V DC stabilisierte Gleichspannung Stabilität bei 0-100% Last < 0,08% Stabilität bei +/- 0-10% Delta-Uac = Line Regualtion <0,02% Restwelligkeit : > 80mV Vpp / <10mVrms Ausregelung : 10-100% Last <1ms Genauigkeit : <0,2% Ausgangsstrom : 0...10A ( Regelbereich Strom: 0... 10A ) Stabilität bei 0-100% Delta-Udc < 0,15% Stabilität bei +/- 0-10% Delta-Uac = Line Regualtion <0,02% Restwelligkeit / Ripple : < 32mApp Genauigkeit : <0,2% Ausgangsleistung bis 640W ( Dank effizienter Schaltnetzteil-Technologie ) Genauigkeit : < 1% Betriebstemperatur : 0....50°C Trennung: Eingang/Ausgang galvanisch getrennt Kühlung: Temperaturgesteuerter, leiser Lüfter Zertifizierungen : En 55022 Klasse B / EN 60950 Gehäuse: Kompaktes Tischgerät (2 HE) Abmessungen: 200mm x 87mm x 331mm Gewicht: ca. 4,3 kg EA-Power Control ( Kostenlose Basis-Software ) ist ein Softwarepaket zur Verwaltung, Steuerung und Programmierung von EA-Geräten von einem MS Windows von PC oder Notebook aus. Die Software zeigt EA-Geräte direkt auf Ihrem Computerbildschirm an und ermöglicht Ihnen deren Bedienung genau so, als würden Sie sie über die Geräte-HMI bedienen. Zusatzinfo die Hauptunterschiede EA-PS und EA-PSI Ausführung : EA-PS: Klassisches Labornetzgerät für manuelle Bedienung und einfache USB-Steuerung.Für Standard-Laboranwendungen und einfache Fernsteuerung per PC reicht das PS-Modell in der Regel völlig aus.EA-PS-I: Fokus auf Systemintegration und automatisierte Testabläufe mit erweiterten Programmierfunktionen und weitere Schnittstellen zu USB auch noch Ethernet RJ45 usw.

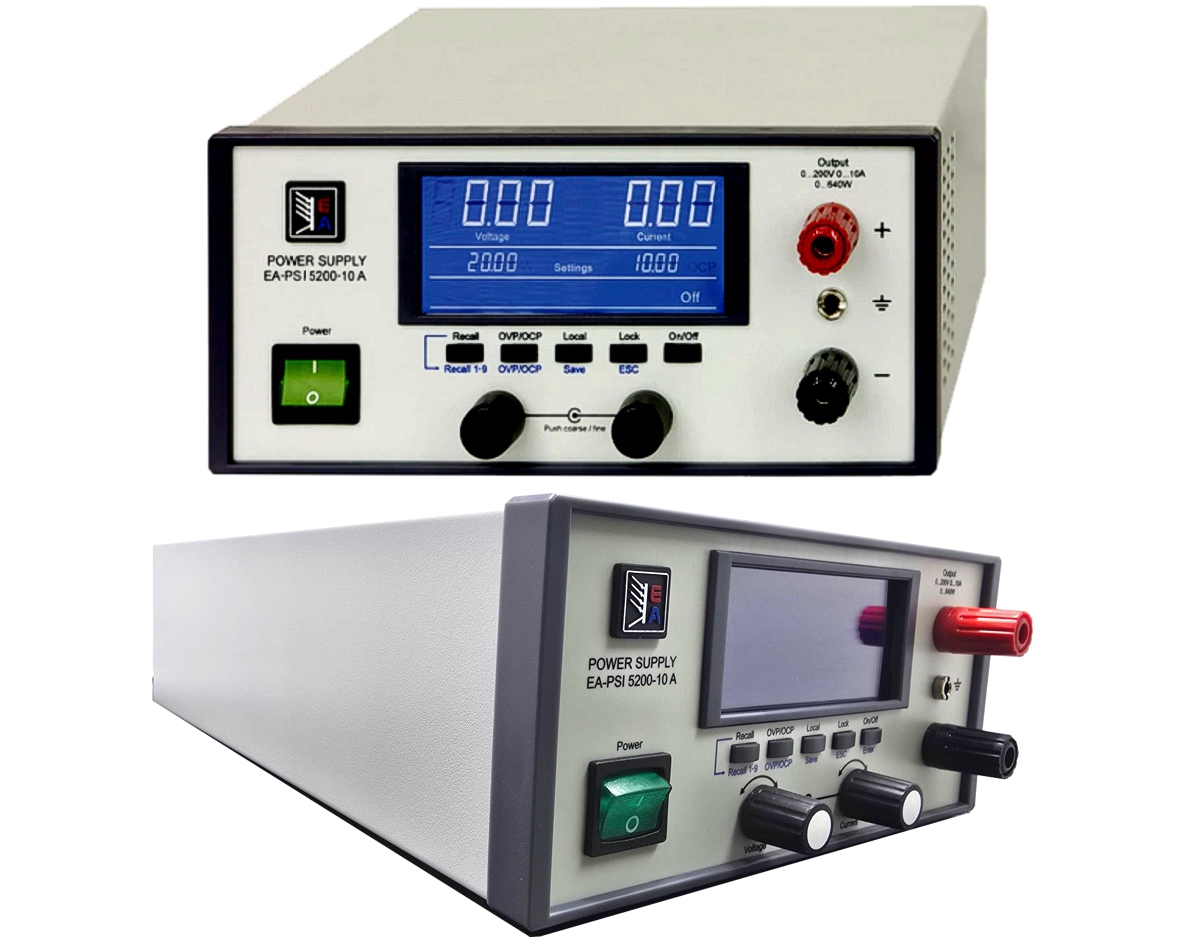

EA Labornetzgerät 0-200V 10A 640W EA-PSI-5200-10A Einsatz Industrie, Service-Werkstätten, Labore, Bildungseinrichtungen + Programmierbares DC-Tischnetzgerät / Programmable desktop DC Power suppliesSolides 0-200V 0-10A Labornetzgerät bis 640 Watt Leistung und USB-, Ethernet- und Analogschnittstelle ( siehe auch weitere Bilder ) Das EA Elektro-Automatik Labornetzgerät hat eine Nennleistung von 640W mit 1 Kanal. Die Ausgangsspannung des Netzteils reicht von 0 V bis 200V bei einem Nennstrom von 10A. Er schaltet den Ausgang ab, sobald der einstellbare Schwellenwert von 0 bis 110 % des Nennstroms erreicht ist, schützt den Verbraucher vor Überstrom und verhindert so Schäden. Das Netzteil sorgt für eine galvanische Trennung der Ausgänge vom Netz. Anzeigen: Blaues LCD-Display für simultane Anzeige von Spannung, Strom und Leistung usw. Tasten: Ausgang ON/OFF / LOCK ( ESC ) / Local ( Save ) / OVP/OCP / Recall Anschlüße Rückseitig ( Hochstrom ) und Frontseitig Eigenschaften und Vorteile+ + mit USB-, Ethernet- und Analogschnittstelle ++ + Blaue LCD-Anzeige für alle Werte und Status + Chassis Top und Bottom-Closed + Flexible, leistungsgeregelte Ausgangsstufe + Hoher Wirkungsgrad von bis zu 92 % + Integrierte USB-, Ethernet- und Analogschnittstelle + Speicher für 9 verschiedene Voreinstellungen + SCPI-Befehlssprache unterstützt + Temperaturgesteuerte Lüfter zur Kühlung + Verschiedene Schutzschaltungen (OVP, OCP, OTP) Anwendungen + Bildungseinrichtungen + Industrieanwendungen + Labore + Produktions- und Fertigungseinheiten + Werkstätten AC-Eingang Die Geräte besitzen alle eine aktive PFC ( Leistungsfaktor-Korrektur ) und sind für den weltweiten Einsatz mit einem Netzeingang von 90Vac bis 264Vac ausgelegt. Flexible Leistungsregelung Alle Modelle haben eine flexible, leistungsgeregelte Ausgangsstufe, die bei hoher Ausgangsspannung den Strom oder bei hohem Ausgangsstrom die Spannung so reduziert, daß die maximale Ausgangsleistung nicht überschritten wird. Der maximale Leistungswert ist hierbei einstellbar. So kann mit nur einem Gerät ein breites Anwendungsspektrum abgedeckt werden. DC-Ausgang Strom, Spannung und Leistung sind somit jeweils zwischen 0% und 100% kontinuierlich einstellbar, egal ob bei manueller Bedienung oder per Fernsteuerung über analoge oder digitale Schnittstelle. Der Ausgang befindet sich auf der Vorderseite der Geräte. Zusätzlich ist ein paralleler Ausgang auf Schraubklemmen an der Rückseite vorhanden. Schutzfunktionen Um die angeschlossenen Verbraucher vor Beschädigung zu schützen, können eine Überspannungsschwelle (OVP), eine Überstromschwelle (OCP), sowie eine Überleistungsschwelle (OPP) eingestellt werden. Bei Erreichen eines dieser Werte wird der DC-Ausgang abgeschaltet und es wird eine Alarmmeldung in der Anzeige, sowie auf den Schnittstellen ausgeben. Weiterhin gibt es einen Übertemperaturschutz, der den DC-Ausgang bei Überhitzung des Gerätes abschaltet. Anzeige- und Bedienelemente Istwerte und Sollwerte von Ausgangsspannung und -strom werden auf der Anzeige übersichtlich dargestellt. Mittels Drehknöpfen können Spannung, Strom und Leistung, sowie die Schwellwerte für die Schutzfunktionen (OVP, OCP )eingestellt werden. Zum Schutz gegen Fehlbedienung können die Drehknöpfe gesperrt werden (LOCK-Funktion). Voreinstellung der Ausgangswerte Um die Ausgangswerte einzustellen, ohne daß der Ausgang aktiv ist, werden im Display die Sollwerte unter den Istwerten angezeigt. So kann der Anwender Ausgangsspannung, Ausgangsstrom und Ausgangsleistung voreinstellen. Dies geschieht mittels der Drehknöpfe. Recall-Funktion Um häufig benutzte Sollwerte nicht immer wieder neu einstellen zu müssen, bieten die Geräte neun Speicherplätze für beliebige Sollwertsätze, bestehend aus Vorgabewerten für Spannung, Strom, Leistung, OVP (Überspannungsüberwachung) und OCP (Überstromüberwachung), um diese per einfachem Tastendruck abrufen zu können. Technische Daten: Farbe: Modernes Industrie-Design / Analog, digital Ausgang über übliche Polklemmen Eingang über Kaltgerätebuchse IEC320 Eingangsspannung: 90-264Vac 50/60Hz ( Weltweit einsetzbar durch Weitbereichseingang ) Leistungsfaktor : > 0,99 Regelbereich Spannung: 0... 200V DC stabilisierte Gleichspannung Stabilität bei 0-100% Last < 0,08% Stabilität bei +/- 0-10% Delta-Uac = Line Regualtion <0,02% Restwelligkeit : > 150mV Vpp / <30mVrms Ausregelung : 10-100% Last <1,5ms Genauigkeit : <0,2% Ausgangsstrom : 0...10A ( Regelbereich Strom: 0... 10A ) Stabilität bei 0-100% Delta-Udc < 0,15% Stabilität bei +/- 0-10% Delta-Uac = Line Regualtion <0,02% Restwelligkeit / Ripple : < 32mApp Genauigkeit : <0,2% Ausgangsleistung bis 640W ( Dank effizienter Schaltnetzteil-Technologie ) Genauigkeit : < 1% Betriebstemperatur : 0....50°C Trennung: Eingang/Ausgang galvanisch getrennt Kühlung: Temperaturgesteuerter, leiser Lüfter Zertifizierungen : En 55022 Klasse B / EN 60950 Gehäuse: Kompaktes Tischgerät (2 HE) Abmessungen: 200mm x 87mm x 331mm Gewicht: ca. 4,3 kg EA-Power Control ( Kostenlose Basis-Software ) ist ein Softwarepaket zur Verwaltung, Steuerung und Programmierung von EA-Geräten von einem MS Windows von PC oder Notebook aus. Die Software zeigt EA-Geräte direkt auf Ihrem Computerbildschirm an und ermöglicht Ihnen deren Bedienung genau so, als würden Sie sie über die Geräte-HMI bedienen. Zusatzinfo die Hauptunterschiede EA-PS und EA-PSI Ausführung : EA-PS: Klassisches Labornetzgerät für manuelle Bedienung und einfache USB-Steuerung.EA-PS-I: Fokus auf Systemintegration und automatisierte Testabläufe mit erweiterten Programmierfunktionen und weitere Schnittstellen zu USB auch noch Ethernet RJ45 usw. Windows Steuerungssoftware per Download = EA-Power-Control V2.27
