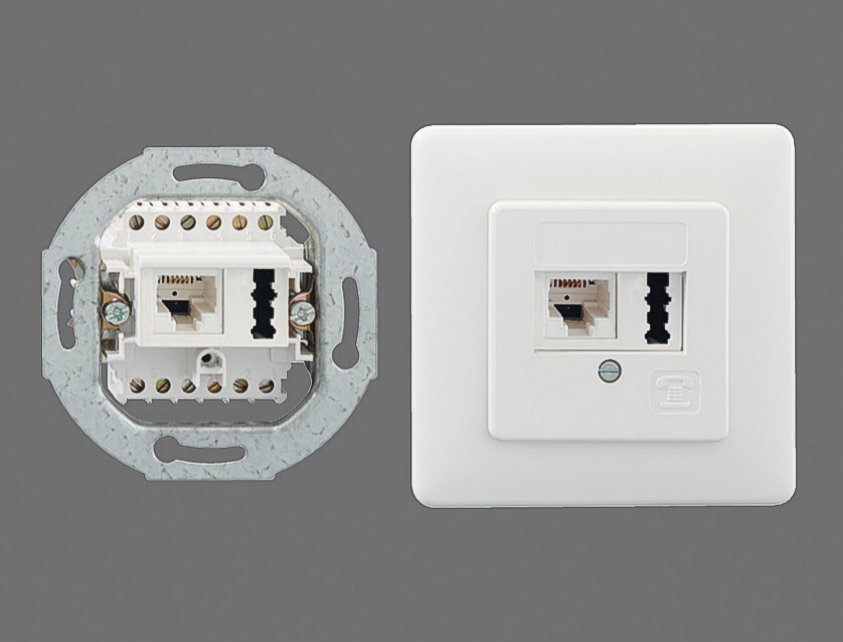

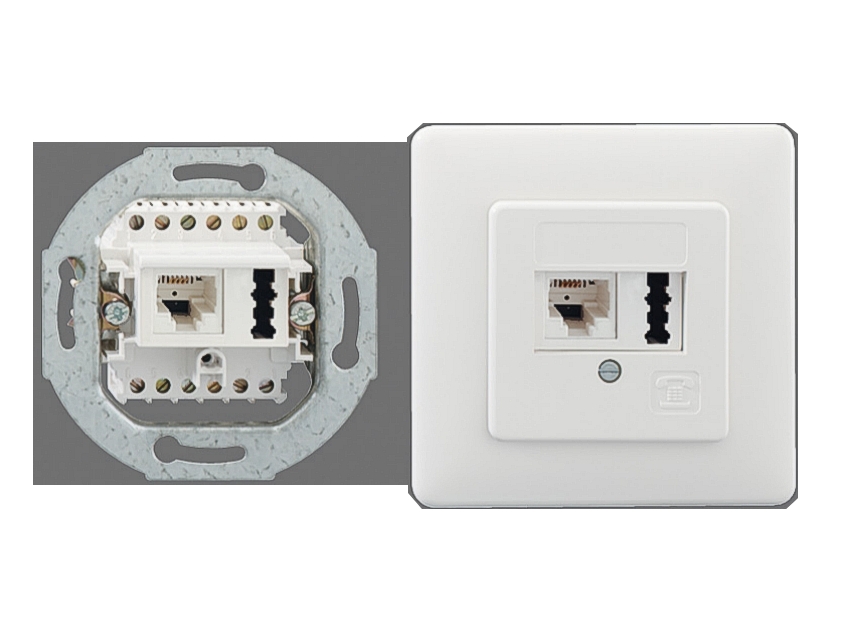

RJ45 TAE Dose Unterputz Kombidose

TAE RJ45 Dose Kombidose RJ45 und TAE Telefondose DSL Dose LAN Dose halbduplex

Unterputz Anschlußdose Kombidose geeignet für TAE; ISDN, DSL und auch LAN UTP Halbduplex Vernetzung für LAN

• RJ45 Buchse 8pin breite (6polig belegt ) und TAE-F/N (1x6)
• Buchsenelement universell geeignet für 6-polige und 8-polige Stecker
• Anschluss-Einheit für 2 Terminals
• Schraubkontakte 2x 6pol ( 6pol RJ45 und 6pol TAE )

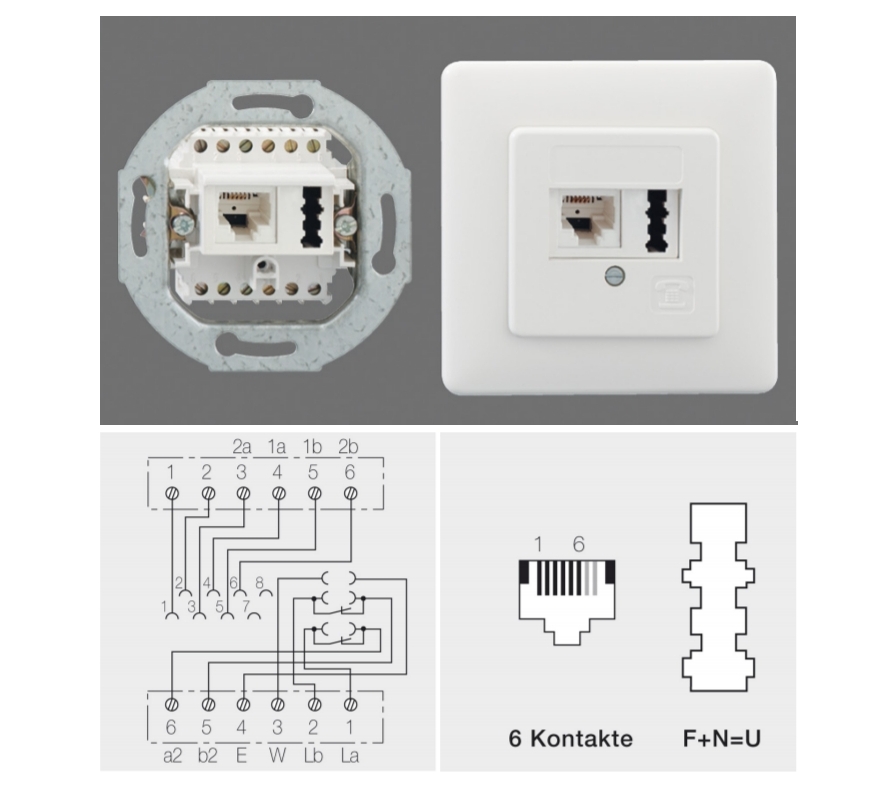

• Anschlussplan siehe weitere Bilder
• Schraubkontakte für Leiter bis 1mm Durchmesser max. 2 Adern je Kontakt
• Material Kontaktfeder CuSn
• Oberfläche Kontaktfeder 1,5um Ni / 1,3um Au ( vergoldet )
• Lebensdauer (Steckzyklen) mind. 2.500 Zyklen
• Bauart DIN EN 60 603-7:1997-08
• Nennbetriebsspannung 125 V DC
• Betriebsstrom max. 1 A bei 50 °C
• Spannungsfestigkeit 1000 V, 50 Hz, 1 min
• Isolationswiderstand > 500 MOhm
• Kontaktwiderstand < 20 mOhm
• TIA/IAE-568-B.2-2001 Category 3 ungeschirmt
• Mit Zentralblende und Außenblende mit Spreizkrallen
• Farbe: Reinweiss (ähnlich RAL 9010)
• Abmessungen Aussenblende 80 x 80 mm

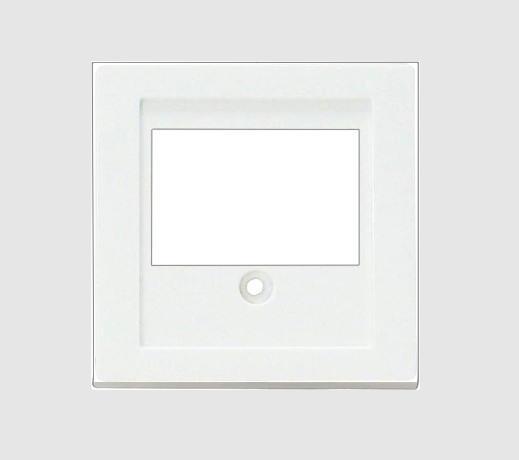

• Abmessungen Innenblende 50 x 50 mm

An dieser Universaldose können Sie sowohl ihre

• analogen Endgeräte wie Telefon, Faxgerät, Anrufbeantworter als auch
• Ihre SoBus, ISDN-Geräte wie ISDN-Telefon oder ISDN-PC-Karte
• oder auch Systembus Telefone und den DSL Anschluss für Router anschließen.
• Desweiteren ist es möglich die RJ45 Buchse für die EDV LAN Vernetzung im Hause zu nutzen
• Die RJ45 Buchse ist 6polig belegbar, und kann somit auch für die 4pol Halbduplex UTP ( siehe auch Plan weitere Bilder )
• Vernetzung verwendet werden ( Category 3 )  10/100Mbit
• Somit ideal für Gebäude mit alter bestehender Verkabelung
• Halbdubplexbelegung mit Kontaktbelegung 1, 2, 3, 6 (Ethernet 10/100Mbit ) siehe auch weitere Bilder

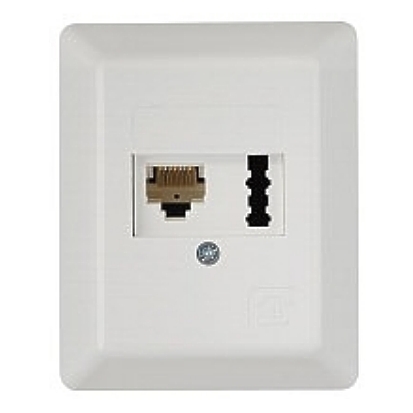

Zusatzinfo: Auch als Aufputz Ausführung erhältlich = Bst Nr  76-882-01000 ( siehe Register unten ähnliche )

Empfohlenes Zubehör hierzu fals nötig

• 76-882-01120 = RJ45 Stecker auf TAE-F Stecker
• 76-882-01115 = RJ45 Stecker auf TAE Buche

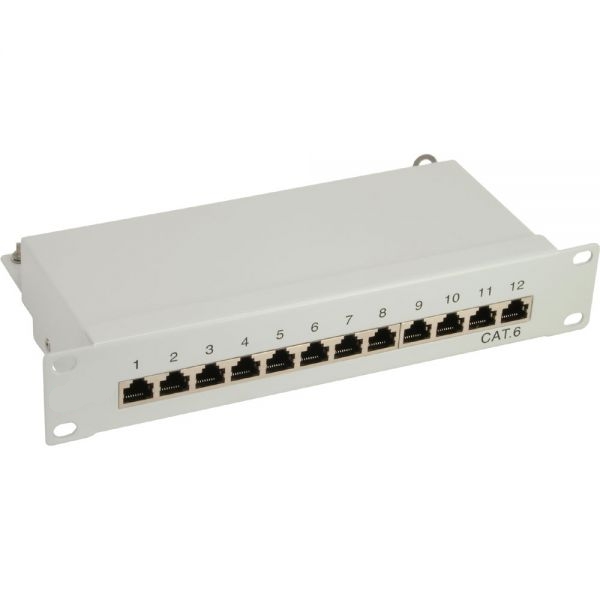

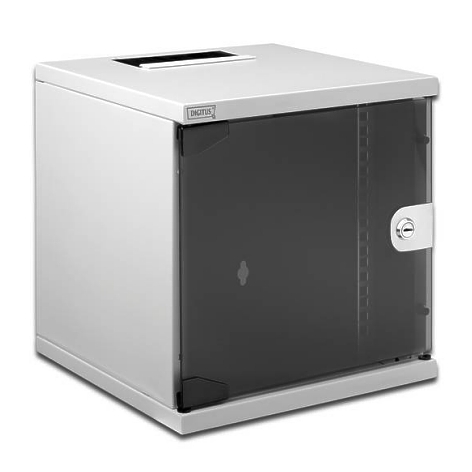

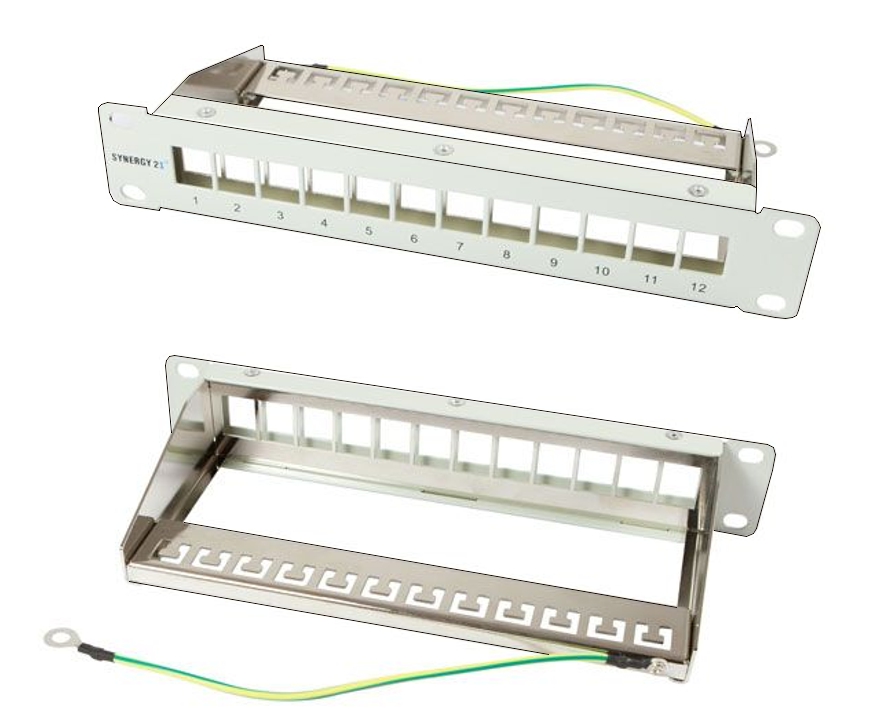

• 10zoll Schrank, 10zoll Patchfeld
