LM337T TO220 Regelbare Spannung Minus 1-36V für Labornetzteil max 1500mA

Labornetzteil 1,5...35V 0-1,5A Regelbares Netzgerät mit AC Gleichrichter Eingang  Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 1A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Ausgangsspannung: einstellbar von 1,5V bis 35V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-1A max. 1,5A = 1500mA bei entsprechender Kühlung Restwelligkeit: nur 0.5mV kurzschlussgeschützt überlastgeschützt durch integriertes IC LM317 Eingangsspannung: 6VAC...bis...24VAC oder 5VDC...bis....35VDC  Zusatzinfo bei Betrieb mit 12VAC Trafo = Regelbereich 1,5-15VDC Zusatzinfo bei Betrieb mit 24VAC Trafo = Regelbereich 1,5-31VDC  (von der gewünschten Ausgangsspannung abhängig)   Transformator getrennt erhältlich ( erhältlich 12V AC / 15VAC / 18VAC / 24VAC )  oder auch mobil betreibbar z.B. mit einem oder zwei 12V Bleiakku oder entsprechendem Lithium Akku  Abmessungen: 52 x 30mm Lieferung ohne Kühlkörper.  Lieferumfang: Bausatz, Platine Bauteile und Anleitung  Optional erhältlich fals Sie dies ggf. benötigen:  Bst Nr 21-817-00510 = 4,7Kohm solides Drahtpoti mit 6mm Metallachse Bst Nr 21-817-00069 = 4,7Kohm Poti mit 6mm Kunststofflachse  Bst Nr 21-817-00052 = 4,7Kohm Poti mit 4mm Kunststofflachse  Bst Nr 51-705-00014 = Knopf Schwarz 15mm für Poti mit 6mm Achse  Bst Nr 51-705-00011 = Knopf Schwarz 24mm für Poti mit 6mm Achse  Bst Nr 92-477-03350 = 230VAC Trafo 20VA mit 12VAC 1,6A und Hohlstecker  Bst Nr 93-808-20333 = 230VAC Trafo 48VA mit 24VAC 2,0A und Hohlstecker  Bst Nr 43-890-01740 = 230VAC Trafo 48VA mit 2x12VAC = 24VAC 2A  Bst Nr 43-890-00450 = 230VAC Ringkerntrafo 50VA mit 2x12VAC = 24VAC 2A Bst Nr 39-850-00035 = Polklemme ROT  Bst Nr 39-865-00004 = Polklemme SCHWARZ Bst Nr 90-570-00055 = LCD Einbau Instrument Bst Nr   8-890-00100 = Aufsteckkühlkörper  Bst Nr   8-890-00060 = Lamellenkühlköroer Bst Nr   8-890-04530 = Kühlkörper U-Form  Bst Nr   8-890-00260 = Rippenkühlkörper  Bst Nr 33-175-00043 = 12V 7,2AH Bleiakku z.B. für den Bau eines tragbaren Labornetzteil   Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

Labornetzteil 1-30V 0-3A Regelbares Netzgerät mit Gleichrichterdioden am Eingang.  Eingangsspannung: 9VAC...bis...30VAC oder 9VDC...bis 30VDC   Stabilisierte Gleichspannung zwischen 1V und 30V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Ausgangsspannung: einstellbar von 1V bis 30V ( je nach angelegter Eingangsspannung ) ( 3V ...30V )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3A = 3000mA  Restwelligkeit: nur 0.5mV kurzschlussgeschützt überlastgeschützt Elko für Siebung mit 10000uF IC Regler LM723 Transistor-Out über MJ3001 Eingangsspannung: 9 bis 30VAC oder 9 bis 30VDC  (von der gewünschten Ausgangsspannung abhängig)   Transformator getrennt erhältlich ( erhältlich 12V AC / 15VAC / 18VAC / 24VAC / 30VAC  oder auch mobil betreibbar z.B. mit einem oder zwei 12V Bleiakku oder entsprechendem Lithium Akku  Abmessungen: 130 x 91 x 50mm Lieferung inklusive Kühlkörper, Platine, Bauteilen und Anleitung  Lieferumfang: Bausatz, Platine Bauteile und Anleitung  Optional erhältlich fals Sie dies ggf. benötigen:  Bst Nr 21-817-00520 = 10Kohm solides Drahtpoti mit 6mm Metallachse Bst Nr 21-817-00070 = 10Kohm Poti mit 6mm Kunststofflachse  Bst Nr 21-817-00053 = 10Kohm Poti mit 4mm Kunststofflachse  Bst Nr 51-705-00014 = Knopf Schwarz 15mm für Poti mit 6mm Achse  Bst Nr 51-705-00011 = Knopf Schwarz 24mm für Poti mit 6mm Achse  Bst Nr 43-890-01740 = 230VAC Trafo 48VA mit 2x12VAC = 24VAC 2A  Bst Nr 43-890-00355 = 230VAC Ringkerntrafo 80VA mit 2x12VAC = 24VAC 3,33A Bst Nr 39-850-00035 = Polklemme ROT  Bst Nr 39-865-00004 = Polklemme SCHWARZ Bst Nr 90-570-00055 = LCD Einbau Instrument Bst Nr 52-625-00790 = Gehäuse Grau 200x120x77mm  IP65 Bst Nr 33-175-00043 = 12V 7,2AH Bleiakku z.B. für den Bau eines tragbaren Labornetzteil   Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

SFC2723 TO100 Spannungsregler IC 2...37V DC 150mA IC für Labonetzteile Platinennetzteile usw Im TO100 / TO99 Metallgehäuse 10polig ( Durchmesser 9,4mm H: 4,7mm )  Typischer Einsatz in regelbare Netzgeräte, Labornetzteile, Netzteilplatinen in Steuerungen usw.  Regelbarere Ausgangsspannung 2..bis...37Volt DC ( siehe Schaltplan )  Mit zusätzlichem Transistor am Ausgang kann das Netzteil dann bis 10A Leistung ausgelegt werden  Ersetzt auch SFC2723AC, SFC2723AM, TDB1146, RC723, TA723, MC1723, uA723, LM723... usw.  Kann auch als Ersatzartikel für die DIP14 Ausführung verwendet werden ( Pins anpassen ! ) HIGH PRECISION VOLTAGE REGULATOR INPUT VOLTAGE UP TO 40V OUTPUT VOLTAGE ADJUSTABLE FROM 2 TO 37V Load Regulation=0,15%.  Output Currents in Excess of 10A Possible by transistors can be added to provide any desired load Adding External Transistors POSITIVE OR NEGATIVE SUPPLY OPERATION SERIES, SHUNT, SWITCHING OR FLOATING OPERATION OUTPUT CURRENT TO 150mA WITHOUT EXTERNAL PASS TRANSISTOR Pinlayout und Schaltungen siehe weitere Bilder SFC2723 ersetzt unter anderem SFC2723AC SFC2723AM LM723 uA723 TA723 RC723 LM723H Mit nur wenigen weiteren Bauteilen schnell und einfach ein solides Labornetzteil aufbauen !

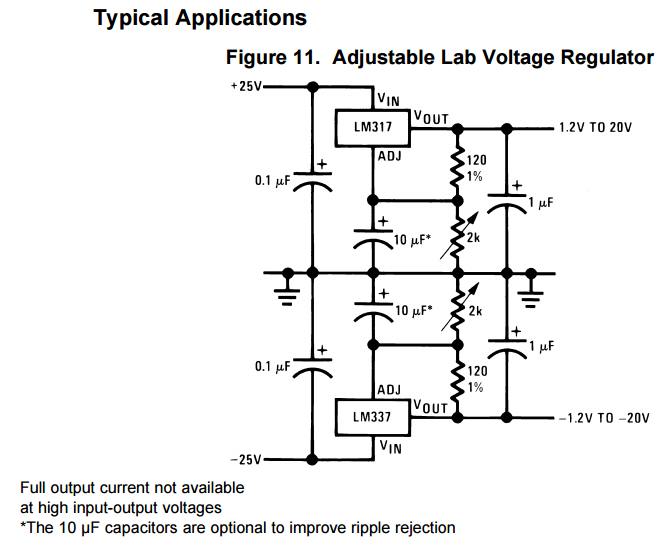

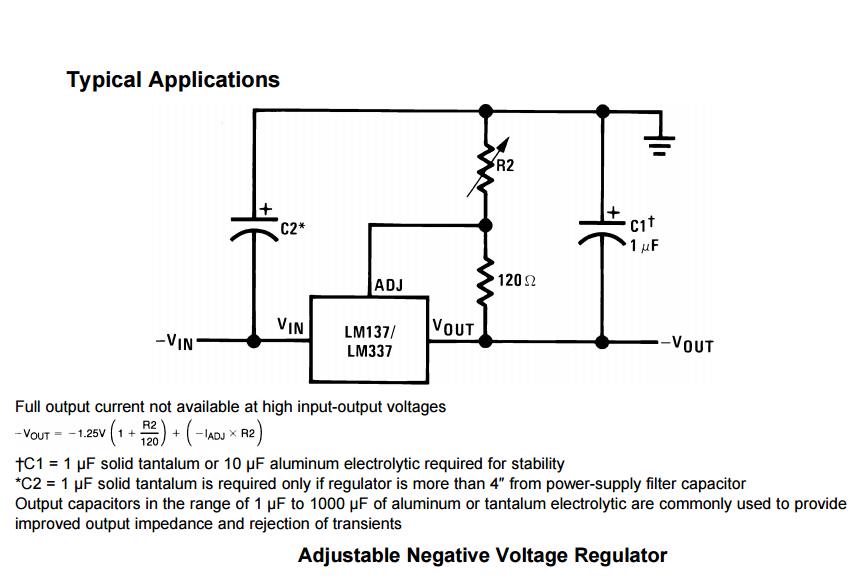

LM337T Baustein für den Aufbau eines Labornetzteils - 1,2...36Volt ( Regelbare Negative Spannungsquelle )  IC Baustein für den Aufbau eines Labornetzteils mit nur wenigen weiteren Bauteilen ( siehe weitere Bilder ) Regelbares Netzteil bzw. regelbare Spannungsquelle Ladegerät usw.  Das IC ist ausgelegt für Gleichspannung ( DC )  Ausgangsspannung einstellbar über einen Bereich von Minus - 1,2 bis 37V Strombelastbarkeit kann bis zu 1,5A Laststrom betragen  wenn das Bauteil auf einen entsprechenden Kühlkörper montiert wird  Gehäuse TO220  Anwendungs-Schaltpläne Pinlayout usw. und siehe weitere Bilder  Typische Anwendungen sind mit diesem IC Baustein  Ladegerät ( Battery Charger )  Regelbares Netzgerät ( - 1,2..37V )  Current Limited Charger  Electronic Shut-down Regulator Digitally Selected Outputs Slow Turn-on xxV Regulator Current Regulator BASIC ADJUSTABLE REGULATOR Technische Daten:  Gehäuseausführung: TO220  3polig üblich  Negativer Regler ( Minus )  Eingangsspannung Bereich ( Range ):  - 5 ....  - 40V DC Ausgangsspannung ( variabel einstellbar im Bereich ) :  - 1,2 .... 37V DC Strom: 1,5A max = 1500mA  ( Peak 2,2A bis 15V Einsatz )  Wärmeleistung bei Peak bis zu 20W ( Kühlung Kühlkörpergröße beachten )  Temperature Stability 1%  Dropout Voltage in abhängigkeit der Temperatur bei max 1,5A +50°C 2,25V Temperaturbereich: 0 ... +125 °C Passendes Zubehör zum Schaltplan ( weitere Bilder ) des regelbaren Netzgerätes siehe unten im Zubehör Register  Zusatzinformation:  LM317T =  Positiver Regler ( Plus + )   + 1,2....37V  = Bst Nr 11-670-03175 LM337T = Negativer Regler ( Minus - )  - 1,2....37V = Bst Nr 11-670-03370

LM317T Baustein für den Aufbau eines Labornetzteils 1,2...36Volt ( Regelbare Spannungsquelle )  IC Baustein für den Aufbau eines Labornetzteils mit nur wenigen weiteren Bauteilen ( siehe weitere Bilder ) Regelbares Netzteil bzw. regelbare Spannungsquelle Ladegerät usw.  Das IC ist ausgelegt für Gleichspannung ( DC )  Ausgangsspannung einstellbar über einen Bereich von 1,2 bis 37V Strombelastbarkeit kann bis zu 1,5A Laststrom betragen  wenn das Bauteil auf einen entsprechenden Kühlkörper montiert wird  Gehäuse TO220  Anwendungs-Schaltpläne Pinlayout usw. und siehe weitere Bilder  Typische Anwendungen sind mit diesem IC Baustein  Ladegerät ( Battery Charger )  Regelbares Netzgerät ( 1,2..37V )  Es können auch mehrer dieser LM317T parallel verschaltet werdenz.B. 3x auf 4,5A Iout ( siehe auch Schaltplan weitere Bilder )  Current Limited Charger  Electronic Shut-down Regulator Digitally Selected Outputs Slow Turn-on xxV Regulator Current Regulator BASIC ADJUSTABLE REGULATOR Technische Daten:  Gehäuseausführung: TO220  3polig üblich  Positiver Regler ( PLUS )  Eingangsspannung Bereich ( Range ): 5 .... 40V DC Ausgangsspannung ( variabel einstellbar im Bereich ) : 1,2 .... 37V DC Strom: 1,5A max = 1500mA  ( Peak 2,2A bis 15V Einsatz )  Wärmeleistung bei Peak bis zu 20W ( Kühlung Kühlkörpergröße beachten )  Temperature Stability 1%  V-Drop in Abhängigkeit der Temperatur z.B. bei max 1,5A +50°C 2,25V und bei 1A ca. 1,95V bei 500mA 1,75V Temperaturbereich: 0 ... +125 °C Passendes Zubehör zum Schaltplan ( weitere Bilder ) des regelbaren Netzgerätes siehe unten im Zubehör Register  Zusatzinformation:  LM317T =  Positiver Regler ( Plus + )   + 1,2....37V  = Bst Nr 11-670-03175 LM337T = Negativer Regler ( Minus - )  - 1,2....37V = Bst Nr 11-670-03370

uA723 LM723 TO99 Spannungsregler IC 2...37V DC 150mA Im TO100 / TO99 Metallgehäuse 10polig ( Durchmesser 9,4mm H: 4,7mm )  Typischer Einsatz in regelbare Netzgeräte, Labornetzteile, Netzteilplatinen in Steuerungen usw.  Regelbarere Ausgangsspannung 2..bis...37Volt DC ( siehe Schaltplan )  Mit zusätzlichem Transistor am Ausgang kann das Netzteil dann bis 10A Leistung ausgelegt werden  Ersetzt auch SFC723, TA723, MC1723, uA723, LM723... usw. Kann auch als Ersatzartikel für die DIP14 Ausführung verwendet werden ( Pins anpassen ! ) HIGH PRECISION VOLTAGE REGULATOR INPUT VOLTAGE UP TO 40V OUTPUT VOLTAGE ADJUSTABLE FROM 2 TO 37V Output Currents in Excess of 10A Possible by transistors can be added to provide any desired load Adding External Transistors POSITIVE OR NEGATIVE SUPPLY OPERATION SERIES, SHUNT, SWITCHING OR FLOATING OPERATION OUTPUT CURRENT TO 150mA WITHOUT EXTERNAL PASS TRANSISTOR Pinlayout und Schaltungen siehe weitere Bilder Mit nur wenigen weiteren Bauteilen schnell und einfach ein solides Labornetzteil aufbauen !

TDA8136  2-fach 12V Präsisions Spannung 2x 12V DC je 600mA Eingang bis 24V DC DUAL 12V REGULATOR WITH DISABLE INPUT Der TDA8136 ist als monolithische doppelte positive Spannung Regler entwickelt worden, Ausgang 2 kann durch einen TTL-Eingang deaktiviert werden. Beide Ausgangsströme sind durch einen internen Regelung durch einen Kurzschluss begrenzt DC Input Voltages max 24V  Ausgangsstrom 2x bis 600mA FESTER PRÄZISIONS-AUSGANG 1 SPANNUNG 12V +/- 2% Ausgangsstrom bis 600mA FESTER PRÄZISIONS-AUSGANG 2 SPANNUNG 12V +/- 2% Ausgangsstrom 2x bis 600mA AUSGANG-2 SPANNUNG DEAKTIVIERBAR DURCH TTL EINGANG  KURZSCHLUSSSCHUTZ AN BEIDEN Ausgängen  LOW DROP OUT 1,5 V bei 400 mA  Pinlayout siehe weitere Bilder  Ähniche Regler IC siehe unten unter Register Ähnliche Artikel
