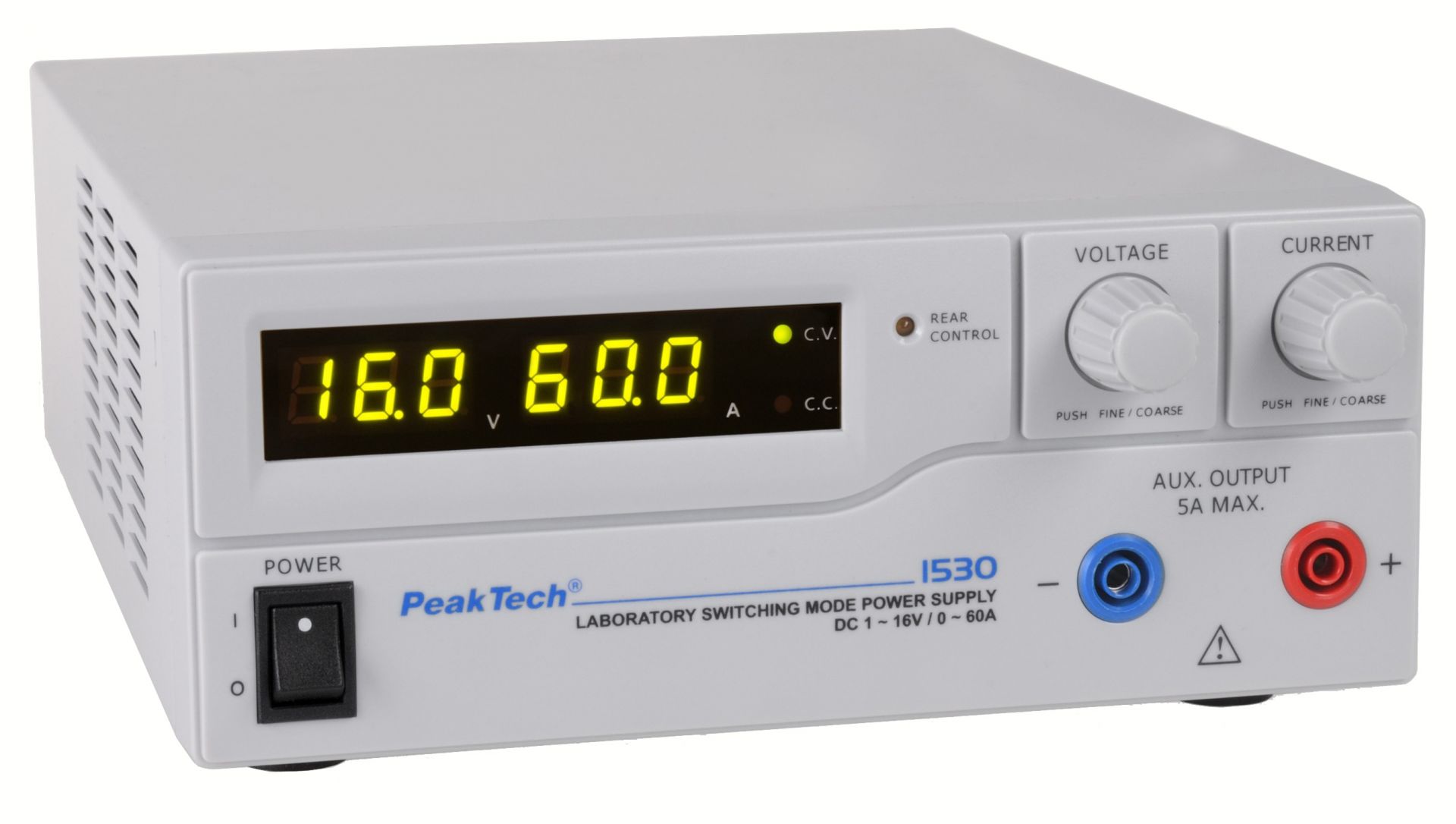

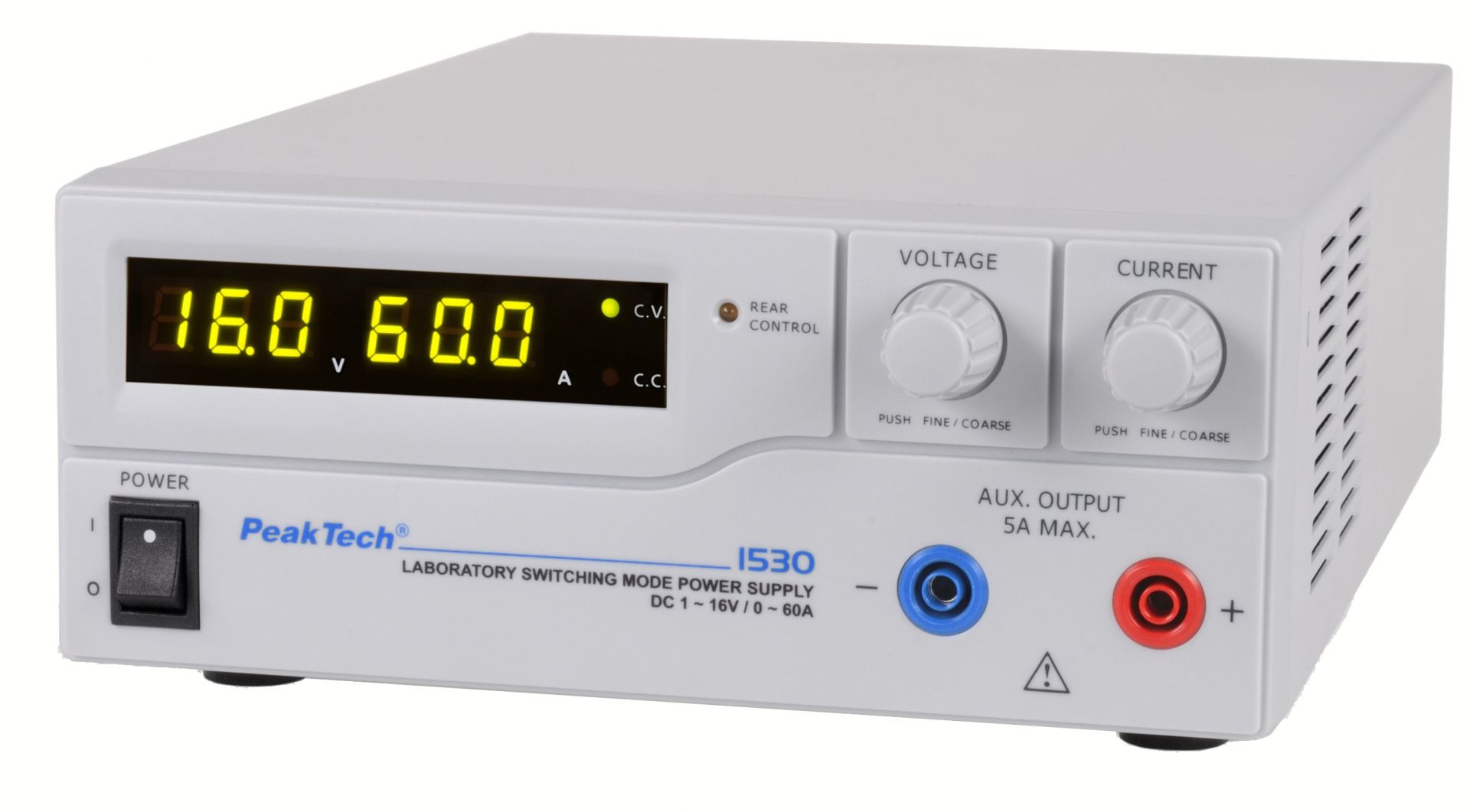

Labornetzteil Labornetzgerät 1-15V 0-60A Model P1530
519,00 €
% 598,00 € (13.21% gespart)
Sofort verfügbar, Lieferzeit: 2-4 Tage
Produktinformationen "Labornetzteil Labornetzgerät 1-15V 0-60A Model P1530"
Labornetzteil bzw. Hochleistungsnetzteil mit Fernbedienungsmöglichkeit.
Ideal für den Betrieb von Geräten und Schaltungen mit sehr hohem Strombedarf. Das 900Watt Labornetzteil ist stufenlos regelbar Spannung: von 1-15V und die Strombegrenzung 0-60A.

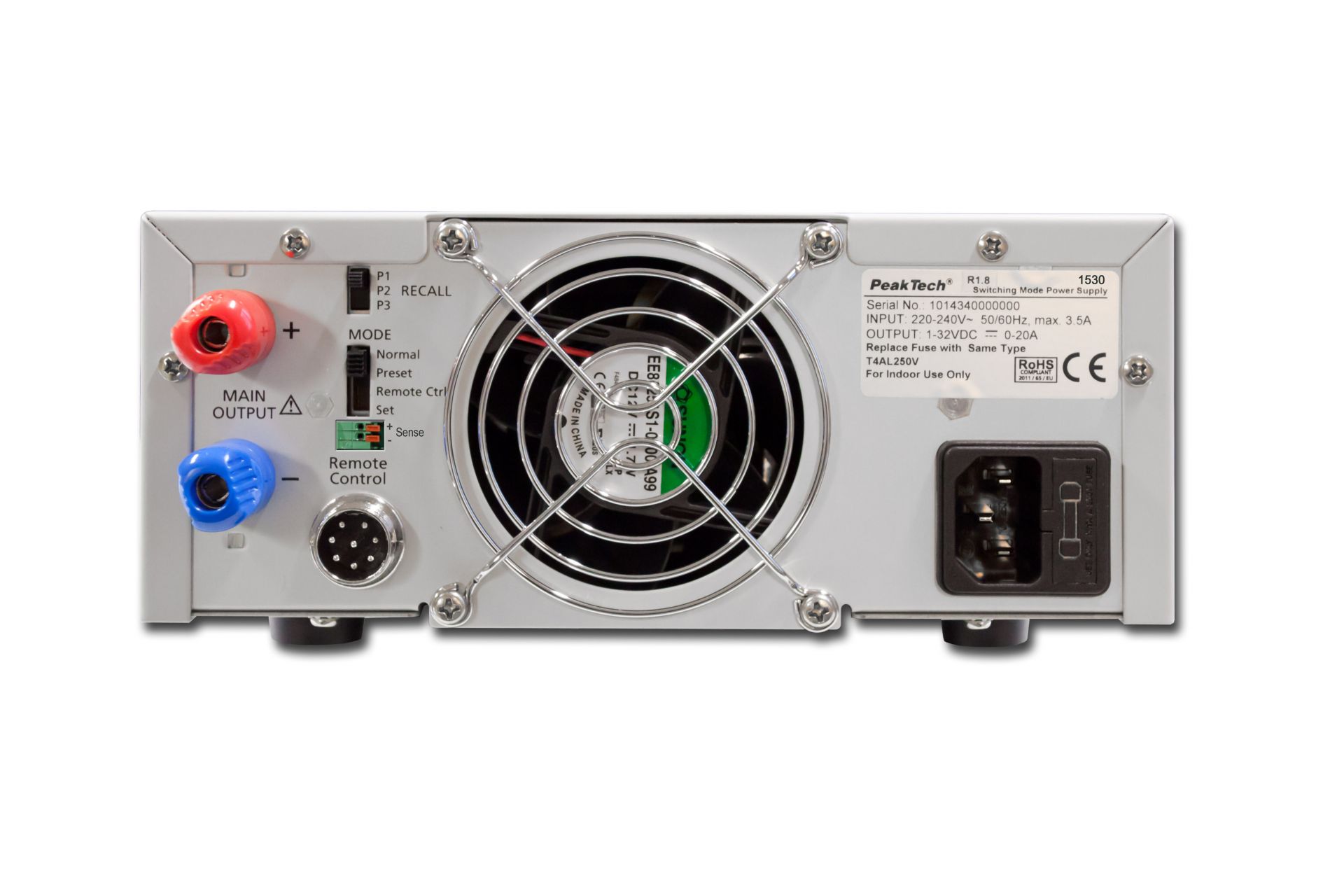

Für den hohen Laststrom ist ein Paar Schraubklemmen auf der Geräterückseite angebracht und zusätzlich auf der Frontseite ein Ausgang der aber auf 5-Amp. begrenzt ist.
Digitales 3-Digit LED-Display für Strom- und Spannungsanzeige. Überlast- und Kurzschlussfest mit Overloadanzeige sowie HF-fest mit automatischer Abschaltung bei Überlastung. Rückseitig temperaturgesteuerter Lüfter. Dieses Schaltnetzteil hat einen Wirkungsgrad von bis zu 85% bei sehr gerigem Gewicht von nur 3,2Kg.
Technische Daten:
Ausgangsspannung: 1-15V (DC) stabilisierte Gleichspannung
Ausgangsstrom: 0-60A max. 60A
Leistung: 900Watt
Lastausreglung: 0,05% +3mV
Restwelligkeit: 40mV eff
Digitales 3-Digit LED-Display für Strom- und Spannungsanzeige.

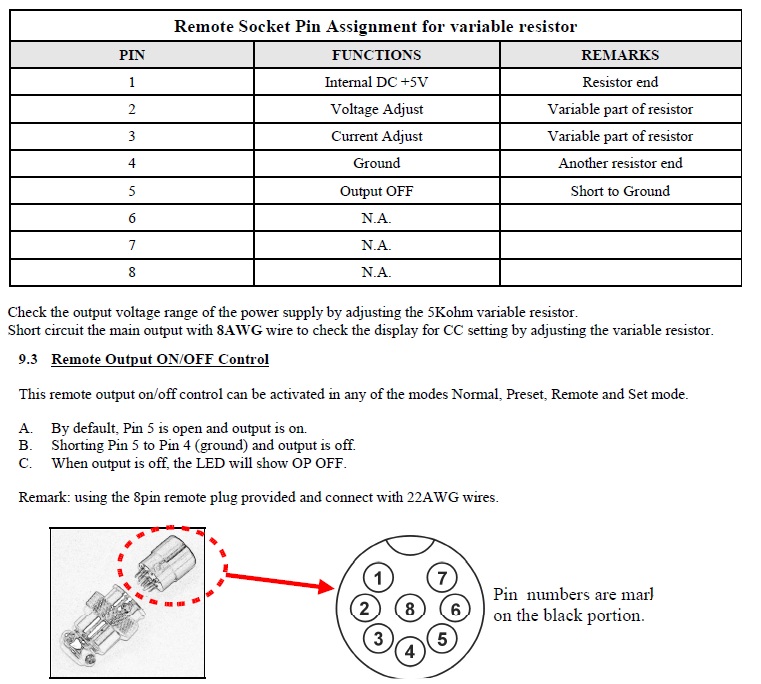

8-poliger Fernsteueranschluss
Stromversorgungseingang: 230V AC 50Hz
Netzspannungsausregelung: 0,1% +5mV
Abmessungen: B:200mm H:90mm T:275mm
Gewicht: 3,2kg.

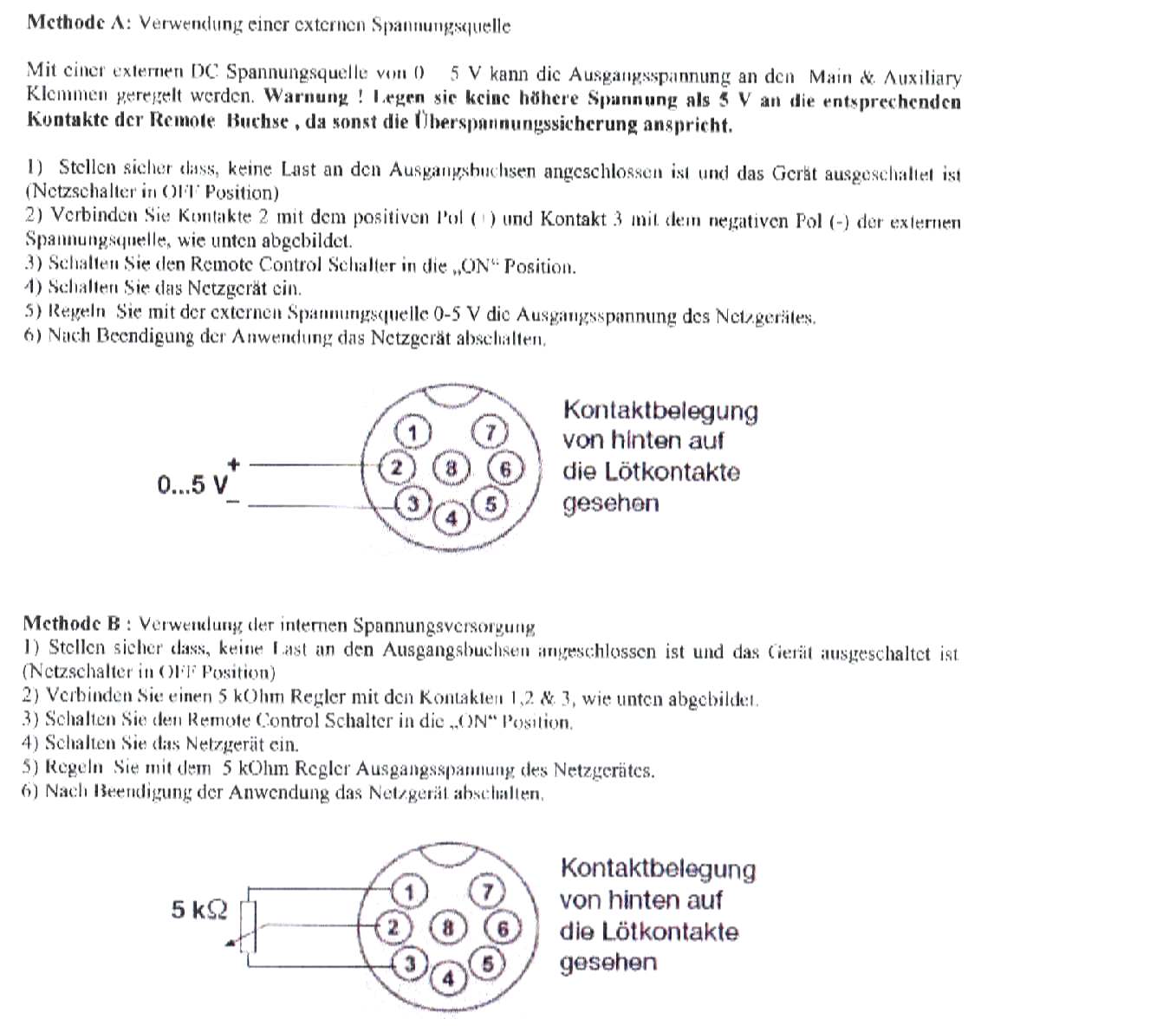

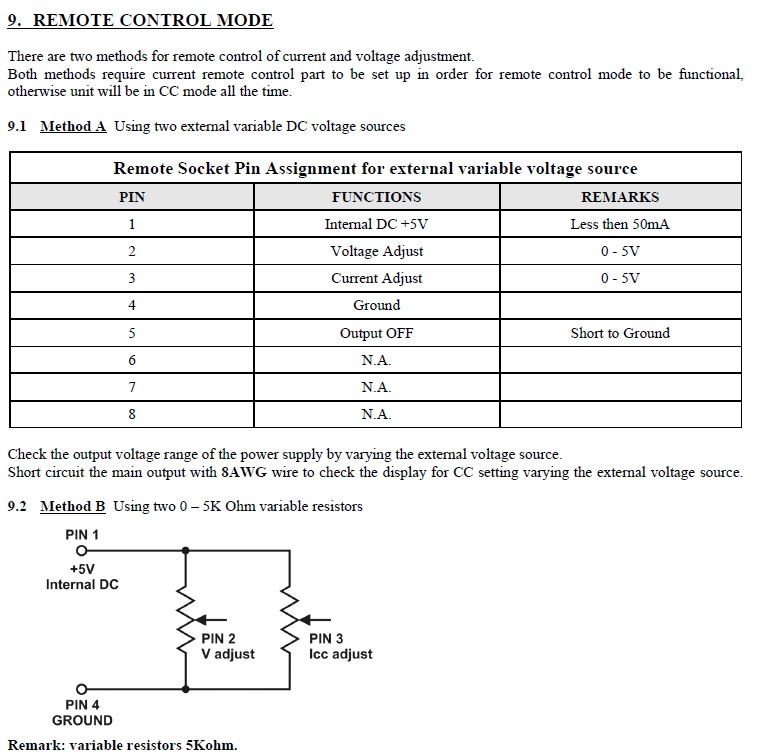

Fernbedienungsmöglichkeiten/Funktionen:
A: Extern ON/OFF
B: extern Regeln (die Ausgangsspannung V) über externes 5K Poti
C: extern Regeln (den Ausgangsstrom A) über externes 5K Poti
D: extern Regeln (die Ausgangsspannung V)
über interne oder externe 5Vdc Fremdspannung
E: extern Regeln (den Ausgangsstrom A)
über interne oder externe 5Vdc Fremdspannung
Optional erhältlich für externe Fernsteuerung (Zubehör):
1x 8pol. Kupplung = Art.Nr: 39-857-00013
1x 5K Poti mit Achse = Art.Nr: 21-817-00510 oder
1x 5K Poti 5gang mit Achse = Art.Nr.: 21-817-00230 oder
1x 5K Poti Standard Kst.Achse= Art.Nr.: 21-817-00069
Meterware 8-adrig geschirmte Steuerleitung = Art.Nr.: 42-682-00030
