TK Telefonrelais Anschalterelais AC Aufputz an AB Anschluss

Telefonklingel Zusatzklingel, ermöglicht die Signalisierung der ankommenden Rufe auch in separaten Räumen. Unterputzmontage - mit TAE-F Buchse für Telefone somit kann z.B. die bestehende Dose einfach ausgetauscht werden und das bestehende Telefon wieder eingesteckt werden. Ideal auch für ältere Leute oder als Telefon Zusatzklingel mit optischer LED Anzeige Leistungsmerkmale: für analoge Telefonanschlusse oder TK-aB Nebenstelle von Telefonanlagen usw. Stromversorgung aus dem Telefonnetz oder Router wie Fritzbox mit TAE Anschluß oder auch VOIP Adapter mit TAE-Ausgang z.B. Audiocodes MK202, Cisco ATA191, Grandstream HT812 Initsialisierung durchs klingeln  Klingelt auch wenn Telefonstecker gezogen ist Zusatzklingel, ermöglicht die Signalisierung der ankommenden Rufe auch in separaten Räumen unabhänig vom 230V Netz elektronischer Tonruf mit akustischer und optischer Signalisierung 2x Regler ( 1x für die Lautstärke und 1x für die Tonfolge ) Installation auch in anderen Räumen  Anschlußmöglichkeit eines Telefons mit TAE-F Stecker Technische Daten: Lautstärke: 92 dB(A), gemessen im Kleinhallraum Lautstärkeregelung : von 0 - 92 dB(A) Impedanz: 4-8 kOhm Betriebsspannung: 48V Wechselspannung 30-60V / 23-55 Hz ( verursacht durch das Klingeln )  Lautstärke (gemessen im Kleinhallraum) > 92 dB (A) Tonfrequenzen 800-1333 Hzkontinuierlich Frequenz des Rufs: 800 Hz, 1067 Hz, 1333 Hz  TAE-F übliche Teklefonbuchse: Kodierung F, DIN 41715Anwendungsklasse: HSF nach DIN 40 040 Farbe: Perlweiß (ähnlich RAL1013) UP = Unterputzversion Abmessungen: 80 x 80 x 40mm Gewicht 110g

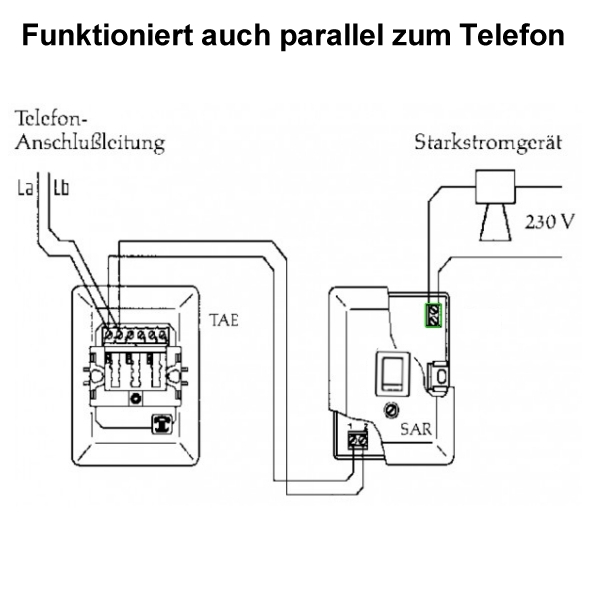

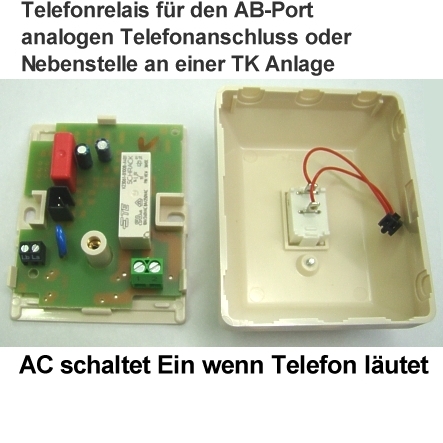

Das Relais dient als Telefonrelais zur Übergabe von Rufsignalen auf beliebige Signalgeräte mit eigener Stromversorgung im Rhythmus des Telefonrufes. Telefon-Anschalterelais für die Steuerung von optionalen Betriebsglocken, Sirenen, Lampen, Blinkern o.ä. Telefonrelais zur Ansteuerung über Rufwechselspannung durch das anklingeln. Anschluß über Klemmen A+B oder direkt am analogen Port oder an einer Nebenstelle einer TK-Anlage. Potentialfreier Kontakt: Relaisbelastbarkeit: bis 8A 250V Leistungsmerkmale: durch Schalter ausschaltbar Einsatz nur für Innenräume geeignet für Nebenstellenanlagen AB oder TK-Anlage oder auch AB einer Fritzbox Anschaltung von 12V...24V...230V Geräten aller Art bis 8A  potentialfreier Kontakt da Relais am Ausgang Ansteuerung über Rufwechselspannung (abschaltbar) 32..75V 25/50Hz  Im Prinzip Ansteuerung durch das läuten lassen des Telefons Anschluß an die La/ Lb Leitung des Telekommunikationsnetzes ( TAE ) parallel oder zur Endstelle (polungsabhängig) einer analogen Nebenstelle der Telefonanlage oder auch über W-Ader Speisung aus der TAE Anschlußleitung Technische Daten: Rufwechselspannung 32-75V AC 23-54Hz Einfügungsdämpfung 0,5 dB Isolationswiderstand La/ Lb 5 MOhm Kontaktbelastbarkeit des Relaiskontakts (Maximalwerte) 8A 250V AC bis 2000VA Temperatur-Einsatzbereich: - 20 C bis + 55 C Abmessungen: 80 x 65 x 27mm Aufputz-Version Farbe: Perlweiss RAL1013 Gewicht: 60g Zusatzinformation: Auch als Hutschienen-Version (DIN Rail TS35) erhältlich = Bst.Nr.: 79-223-00235

Das SAR5 Relais dient als Telefonrelais zur Übergabe von Rufsignalen auf beliebige Signalgeräte mit eigener Stromversorgung im Rhythmus des Telefonrufes. Telefon-Anschalterelais für die Steuerung von optionalen Betriebsglocken, Sirenen, Lampen, Blinkern o.ä. Telefonrelais zur ansteuerung über Rufwechselspannung durch das anklingeln. Anschluß über Klemmen A+B Ader direkt am analogen Port oder an einer Nebenstelle einer TK-Anlage. Potentialfreier Kontakt: Relaisbelastbarkeit: 8A 250V Rufsignalisierung mit externem Signalgeber z.. Sirenen, Alarmgebern, Läutwerke, Blitzlampen usw.  Einstellbare Rufpausenüberbrückung und Einschaltdauerbegrenzung Wechselkontakt zum Anschluss verschiedener GeräteDas SAR 5 ist ein Signalrelais, das beim Anlegen einer Steuerspannung einen externen Signalgeber einschaltet. Es verfügt über einen eingebauten Schalter zum Ein- und Ausschalten der Signalisierung. Das Gerät wird an eine Telekommunikations-Anschlussleitung ( TAE ) oder eine Gleichspannungs-Signalquelle angeschlossen und von der Rufspannung bzw. der Steuerspannung angesteuert. Die Montage erfolgt auf einer üblichen 35mm Tragschiene Leistungsmerkmale: ext. Stromversorgung 24V DC oder 24V AC max 10mA durch Schalter ausschaltbar Einsatz typisch für Innenräume, Schaltschränke, Verteilerkasten geeignet für Nebenstellenanlagen AB ( TAE üblichst ) Anschaltung Relaiskontakt für 12V...24V...230V Geräten aller Art potentialfreier Kontakt da Relais am Ausgang Ansteuerung über Rufwechselspannung (abschaltbar) 50V 25/50Hz  Im Prinzip Ansteuerung durch das läuten lassen des Telefons Anschluß an die La/ Lb Leitung des Telekommunikationsnetzes parallel oder zur Endstelle (polungsabhängig) einer analogen Nebenstelle der Telefonanlage oder auch über W-Ader Speisung aus der TAE Anschlußleitung Technische Daten: Rufwechselspannung 32-80V AC 23-54Hz Einfügungsdämpfung 0,5 dB Isolationswiderstand La/ Lb 5MOhm Kontaktbelastbarkeit (Maximalwerte) 8A 250V AC bis 1500VA Temperatur-Einsatzbereich: - 20 C bis + 50 C Abmessungen: TS35 Hutschienen Version  Gewicht: 175g Zusatzinformation: Auch als Aufputz-Version erhältlich = Bst.Nr.: 79-223-00240 Zubehör wie 24V DC Netzteil für Hutschiene siehe Zubehör-Register 93-807-03024 = 24V 0,5A DC je nach Bauform 93-807-05224 = 24V 0,6A DC je nach Bauform 93-807-03010 = 24V 1,0A DC je nach Bauform

Das SAR4 Relais dient als Telefonrelais zur Übergabe von Rufsignalen auf beliebige Signalgeräte mit eigener Stromversorgung im Rhythmus des Telefonrufes. Telefon-Anschalterelais für die Steuerung von optionalen Betriebsglocken, Sirenen, Lampen, Blinkern o.ä. Telefonrelais zur ansteuerung über Rufwechselspannung durch das anklingeln. Anschluß über Klemmen A+B Ader direkt am analogen Port oder an einer Nebenstelle einer TK-Anlage. Potentialfreier Kontakt: Relaisbelastbarkeit: 8A 250V Leistungsmerkmale: ext. Stromversorgung 230V AC  durch Schalter ausschaltbar Einsatz für Innenräume, Schaltschrank, Vertiler o.ä. geeignet für Nebenstellenanlagen AB ( TAE üblichst ) Anschaltung Relaiskontakt für 12V...24V...230V Geräten aller Art potentialfreier Kontakt da Relais am Ausgang Ansteuerung über Rufwechselspannung (abschaltbar) 50V 25/50Hz  Im Prinzip Ansteuerung durch das läuten lassen des Telefons Anschluß an die La/ Lb Leitung des Telekommunikationsnetzes parallel oder zur Endstelle (polungsabhängig) einer analogen Nebenstelle der Telefonanlage oder auch über W-Ader Speisung aus der TAE Anschlußleitung Technische Daten: Rufwechselspannung 32-80V AC 23-54Hz Einfügungsdämpfung 0,5 dB Isolationswiderstand La/ Lb 5MOhm Kontaktbelastbarkeit (Maximalwerte) 8A 250V AC bis 1500VA Temperatur-Einsatzbereich: - 20 C bis + 50 C Abmessungen: TS35 Hutschienen Version  Gewicht: 175g Zusatzinformation: Auch als 24V ACDC Version erhältlich = Bst.Nr.: 79-223-00235
