24VDC Netzteil 24V 320W 13,5A 19zoll Netzteil Eingang 230V

12Volt 19zoll Netzteil im 1,5HE Rackgehäuse 12VDC 20A 240Watt 16x2A 1x4A Ausgänge über schraubbarem steckbare Kontakte Geeignet für die sichere Stromversorgung bei Industriellen Automatisierung, Telekommunikation, Netzwerktechnik, Sicherheitstechnik wie Zugangskontrolle, Kameraüberwachung, Einbruchmeldesysteme, Alarmanlagen usw. Durch seinen Kaltgeräteanschluss hinten sowie die Status LEDs und Power Schalter auf der Rückseite eignet es sich perfekt zum Einbau in jedes 19zoll Schrank oder Rack. Trotz seiner Leistung hat es lediglich eine Höhe von 1,5HE Technische Daten: 19zoll Stromversorgung mit 17x 12Volt DC Ausgängen 24/7 tauglich Industrienstandard Hauptschalter und Poweranzeige je Kanal und LED-Spannungs- Stromanzeige Integrierter Lüfter seitlich strömend Ausgangsspannung 12Volt DC Gleichspannung stabilisiert  Ausgangsspannung nachjustierbar über internes 10-Gang Poti im Bereich: 10,2...15,0Volt DC Belastbarkeit Ausgangsleistung Gesamtleistung max 20A bei 12V somit max. 16x Ausgangsleistung pro Kanal: 12V DC je 1,25A oder unterschiedliche Leistung bis max 2A Gestellte Leistung: 240W 17 Schraubanschlüsse ( steckbar ) an der Rückseite     Ausgänge: 16 x 12VDC je 2A PTC gesichert und 1x 12VDC max 4A ebenso PTC gesichert ( stellt sich selber zurück )     Für jeden Ausgang gibt es Frontseitig eine grüne Status-LED zur Kontrolle LED-Anzeige für Spannung und Strom über integrierten Messshunt integriertes Schaltnetzteil mit max. 240 W Gesamtleistung ( 12V DC / 20A ) Netzteil Abmessungen intern: L: 215mm / B: 115mm / Höhe: 50mm Für den 24/7 Dauerbetrieb ausgelegt. Zwei integrierte 12VDC Lüfter  je 50x50x10mm Dauerkurzschlußfest und Überlast-PTC-Thermosicherung pro Kanal Eingang über Kalgerätebuchse auf der Rückseite mit integr. austauschbaren 5x20mm Sicherung Integrierter Netzschalter ( Wippschalter ) auf der Rückseite Ein-Aus Eingang/Spannungsversorgung 230VAC ( 100-240VAC 50/60Hz ) Schwarzes Metallgehäuse inkl. 19zoll Befestigungswinkel für den Einbau in 19zoll Racks aller Art Abmessungen Korpus only: B: 300mm / T: 240mm / H: 66mm / Breite mit 19toll Bef. 484mm 19zoll Metallgehäuse 1,5HE inkl. 19zoll Befestigungslaschen Schutzart, Schutzklasse: ensprechend 60065 und 6006950 IP40 Klasse-B Störemmision: entsprechend EN50081-1, EN50022 Klasse-B Störfestigkeit: entsprechend EN50082-2 , IEC801 HF-Strahlung: EN50081+82 Betriebstemperatur -10°C bis +45°C Gewicht 2,8kg Lieferung: Inkl. Netzkabel, 19zoll Befohren, Schrauben und Anleitung Zusatzinfo folgende Versionen sind erhältlich: Nr.: 93-500-00420 = 19zoll Netzteil 12Volt DC 10A  = 120Watt Bauhöhe = 2HE Nr.: 93-500-00550 = 19zoll Netzteil 12Volt DC 20A  = 240Watt Bauhöhe = 1,5HE Nr.: 93-500-00430 = 19zoll Netzteil 12Volt DC 30A = 360Watt Bauhöhe = 2HE Nr.: 93-500-00400 = 19zoll Netzteil 24Volt AC 20A = 480Watt Bauhöhe = 2HE

24Vac 19zoll Netzteil im Rackgehäuse 24VAC 20A 480W 18xOutput Geeignet für die sichere Stromversorgung bei Industriellen Automatisierung, Telekommunikation, Sicherheitstechnik wie Zugangskontrolle, Kameraüberwachung, Einbruchmeldesysteme, bedingt Alarmanlagen usw. also 24VAC Wechselstzrom Verbraucher aller Art. Durch seinen Kaltgeräteanschluss hinten sowie die Status LEDs und Power Schalter an der Front eignet es sich perfekt zum Einbau in jedes 19zoll Schrank oder Rack. Trotz seiner Leistung hat es lediglich eine Höhe von 2HE Technische Daten: 19zoll Stromversorgung mit 18x 24V AC Ausgängen Integrierter Lüfter seitlich strömend Ausgangsspannung 24Volt AC Wechselspannung  Belastbarkeit Ausgangsleistung Gesamtleistung max 20A bei 24VAC Gestellte Leistung: 480W durch integrierten Ringkerntrafo  Max. 18x Ausgangsleistung pro Kanal: 24V AC je 1,1A Anschlüsse Rückseitig per Klemmen Anschlüsse max. 18Ausgänge Sicherungstyp PTC Max. 2,0A pro Kanal 18 Ausgangsklemmen mit Frontseitig 18 Status LEDs Spannungseingang: 230V AC typisch  Solides Internes Überspannungsschutz Ausgang, Temperaturschutz usw. Eingang: 3pol Kaltgeräteanschluss Frontplatte: 483 x 67mm 19zoll Rackformat Gehäuse Rückseite : Tiefe : 197mm mit Klemmen = 210mm Gehäuse Rückseite Breite: 440mm Gehäuse Rückseite Bauhöhe 67mm Betriebstemperatur -10°C bis 45°C Gewicht 7,1Kg Zusatzinfo es ist noch etwas Platz innen im Gehäuse vorhanden : Wenn Sie somit intern einen Metall-Brücken-Gleichrichter Art-Nr 9-640-00020 nachrüsten bekommen Sie eine 24VDC pulsierende Gleichspannung  Wenn Sie somit zum Gleichrichter noch einen ELKO mit 10.000uF 40V Art-Nr 25-716-00060 nachschalten bekommen Sie eine geglättet Gleichspannung am Ausgang   Zusatzinfo folgende Versionen sind erhältlich: Nr.: 93-500-00420 = 19zoll Netzteil 12Volt DC 10A  = 120Watt Bauhöhe = 2HE Nr.: 93-500-00550 = 19zoll Netzteil 12Volt DC 20A  = 240Watt Bauhöhe = 1,5HE Nr.: 93-500-00430 = 19zoll Netzteil 12Volt DC 30A = 360Watt Bauhöhe = 2HE Nr.: 93-500-00400 = 19zoll Netzteil 24Volt AC 20A = 480Watt Bauhöhe = 2HE

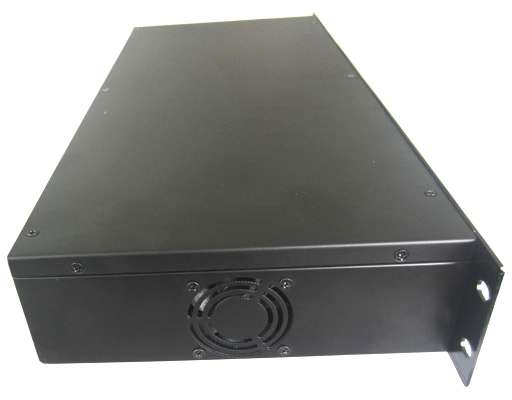

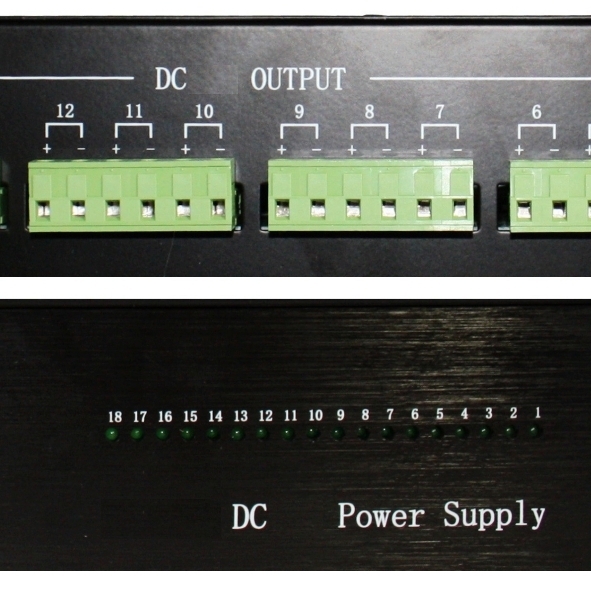

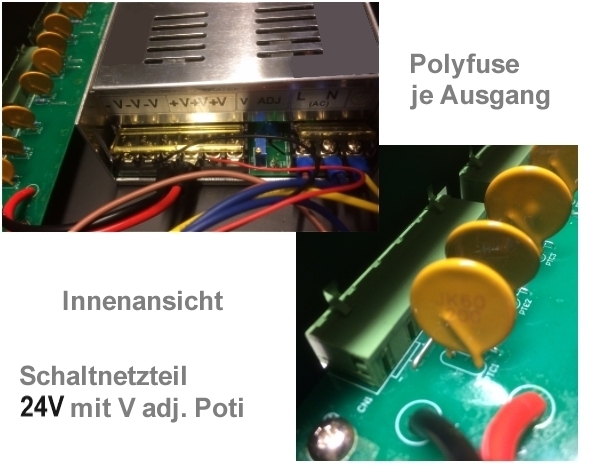

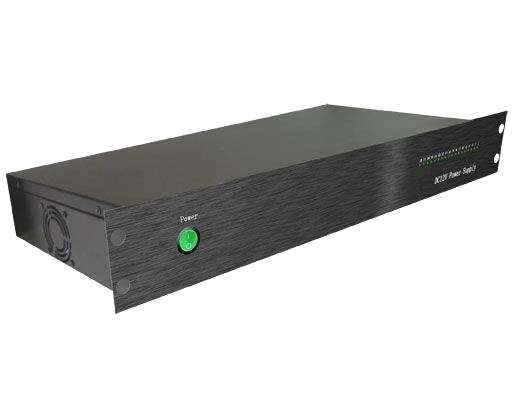

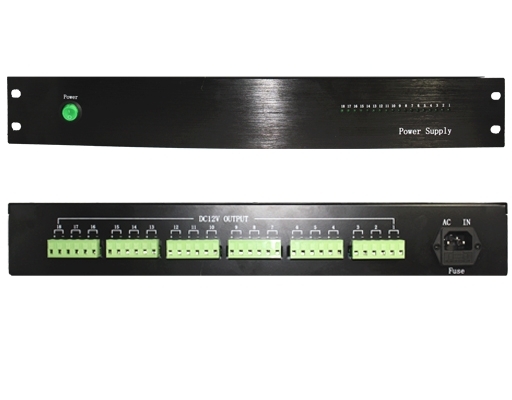

24V 19zoll Netzteil im Rackgehäuse 24VDC 13,4A 320Watt Leistung 18-Ausgänge  Geeignet für die sichere Stromversorgung bei Industriellen Automatisierung, Telekommunikation, Netzwerktechnik, Sicherheitstechnik wie Zugangskontrolle, Kameraüberwachung, Einbruchmeldesysteme, Alarmanlagen usw. Durch seinen Kaltgeräteanschluss hinten sowie die Status LEDs und Power Schalter an der Front eignet es sich perfekt zum Einbau in jedes 19zoll Schrank oder Rack. Trotz seiner Leistung hat es lediglich eine Höhe von 2HE Technische Daten: 19zoll Stromversorgung mit 18x 24V DC Ausgängen Integrierter Lüfter seitlich strömend Ausgangsspannung 24Volt DC Gleichspannung stabilisiert  Ausgangsspannung nachjustierbar über internes Poti 20V...26,4V  Belastbarkeit Ausgangsleistung Gesamtleistung max 13,4A bei 24V Gestellte Leistung: 320W Max. 18x Ausgangsleistung pro Kanal:  24V DC  Anschlüsse Rückseitig per Klemmen Anschlüsse max. 18Ausgänge Sicherungstyp PTC Max. 2,0A pro Kanal 18 Ausgangsklemmen mit Frontseitig 18 Status LEDs Spannungseingang: 230V AC typisch ( autom. Weitereichseingang 100-240V AC ) Solides Internes Schaltnetzteil mit div Schutzfunktionen wie  Überspannungsschutz Ausgang, Temperaturschutz usw. Poti ( V adjust ) für Ausgangspannung Nachregulierung ( 20V...26,4V ) Eingang: 3pol Kaltgeräteanschluss Frontplatte: 483 x 67mm 19zoll Rackformat Gehäuse Rückseite : Tiefe : 197mm mit Klemmen = 210mm Gehäuse Rückseite Breite: 440mm Gehäuse Rückseite Bauhöhe 67mm innen Platz 140x270 x 63mm max Betriebstemperatur -10°C bis 45°C Gewicht 3,9Kg Zusatzinfo folgende Versionen sind erhältlich: Nr.: 93-500-00420 = 19zoll Netzteil 12Volt DC 10A  = 120Watt Bauhöhe = 2HE Nr.: 93-500-00550 = 19zoll Netzteil 12Volt DC 20A  = 240Watt Bauhöhe = 1,5HE Nr.: 93-500-00430 = 19zoll Netzteil 12Volt DC 30A = 360Watt Bauhöhe = 2HE Nr.: 93-500-00400 = 19zoll Netzteil 24Volt AC 20A = 480Watt Bauhöhe = 2HENr.: 93-500-00435 = 19zoll Netzteil 24Volt DC 13A = 320Watt Bauhöhe = 2HE Zusatzinformation Kundenfrage ob ein umrüstung auf 24Volt DC möglich ist :  Dieses 19zoll Netzteil kann auch auf 24VDC umgebaut werden, indem Sie das interne 12V DC Netzteil einfach austauschen durch 24V DC 13,4A 320W Netzteil = Bst Nr 93-808-00599 mit Abmessungen: L:215mm H:30-50 B:115mm. ( siehe auch weitere Bilder ) Das interne 12V DC Netzteil Ersatz-Teil Nr 93-808-00595  hat die selben Abmessungen: L:215mm H: 50mm B:114mm ( 12V DC 320W )

Regelbares Netzteil 0-15V 0-30V 0-60V 0-60A Labornetzgerät mit 900Watt Leistung 19zoll Netzteil 19zoll Netzgerät Die richtige Wahl, wenn es auf Hochleistung ankommt ! Überlastgeschütztes und kurzschlussfestes Labornetzgerät Anzahl Kanäle: 1 Ausgangsspannung: 0-15V / 0-30V / 0-60V (vorwählbar) Ausgangsstrom je Bereich: 0-60A / 0-30A / 0-15A Ausgangsleistung: max. 900Watt Grob- und Fein-Einstellung für Spannung und Strom automatische Erkennung von C.V. / C.C. Modus Messinstrumente: digital in unabhängigen Displays (Auflösung: 0,1V bzw. 0,1A) Regelprinzip: getaktetes Schaltnetzteil Gehäuse: robustes Stahlblechgehäuse mit Schutzerdung mit Lüftungsschlitzen und eingebautem Lüfter Metallgehäuse in 19zoll-Rackformat auch als Tischgerät klassisch verwendbar Einschalter: beleuchteter Kippschalter Ausgänge: 3 x 4mm Buchsen (GND - +) mit Schraubkappen bis 20A massive M6 Gewindebolzen mit Schraubklemmen auf der Rückseite bis 60A Restwelligkeit: max 1% Power stability: < 1% Load Stability: < 1% Ripple noise: < 1% Der 60A Leistungsausgang ist mit 2x kräftigen Dioden in Flussrichtung ( +Plus ) ausgestattet  Somit kann dieses Labornetzteil auch bedingt* Akku laden ( Vorsicht Spannung und Strom muß zuvor richtig eingestelt sein ! ) *Aus diesem Grund schreib der Hersteller auch in seine Anleitung das für solche Schäden die Garantie abgelehnt wird  Umgebungsbedingungen Betriebstemperatur: 0 - 40 °C Luftfeuchte, relative: < 80% Eingangsspannung: 230V AC (220-240V AC 50Hz) Abmessungen: B:482mm H:133mm ( 19zoll 3HE ) T:335mm Gewicht mit Anschlusskabel ca.: 8,5kg  Passendes Zubehör siehe ( Zubehör-Register )  Passende Kabelschuhe für die rückseitiigen Anschlüsse z.B. für Kabel bis 10qmm Rot 45-821-00028 + Schwarz 45-821-00029 oder z.B. für Kabel bis 20qmm Rot 45-821-00032 + Schwarz 45-821-00033  90-681-00003 = 1m Laborkabel ROT 90-681-00007 = 1m Laborkabel SCHWARZ 90-681-00200 = 2m Laborkabel ROT 90-681-00210 = 2m Laborkabel SCHWARZ 39-850-00900 = Verteiler für Experimente 39-850-00300 = Kraftige Krokoklemme ROT 39-850-00310 = Kraftige Krokoklemme SCHWARZ 39-850-00380 = Kleps 30 ROT 39-850-00370 = Kleps 30 SCHWARZ  Erhältliche leistungsfähigere Ausführungen:   Bst Nr 93-807-00490 = Stangerät in Industrieausführung 1,4KW regelbar 0..100A  0-14V DC Bst Nr 93-807-00328 = Stangerät in Industrieausführung 1,8KW regelbar 0....60A  0-30V DC Bst Nr 93-807-00070 = Stangerät in Industrieausführung 2,0KW regelbar 0..100A  0-20V DC Bst Nr 93-807-00510 = Stangerät in Industrieausführung 2,3KW regelbar 0....30A  0-72V DC Bst Nr 93-807-00420 = Stangerät in Industrieausführung 1,4KW Festspannung 13,8V bis 100A  Bst Nr 93-807-00385 = Stangerät in Industrieausführung 1,0KW Festspannung 24V bis      40A  Bst Nr 93-807-00960 = 19zoll Gerät in Industrieausführung 2,4KW regelbar 0..80A  0-30V DC Zusatzinfo folgende Versionen sind erhältlich: Nr.: 93-500-00420 = 19zoll Netzteil 12Volt DC 10A  = 120Watt Bauhöhe = 2HE Nr.: 93-500-00550 = 19zoll Netzteil 12Volt DC 20A  = 240Watt Bauhöhe = 1,5HE Nr.: 93-500-00430 = 19zoll Netzteil 12Volt DC 30A = 360Watt Bauhöhe = 2HE Nr.: 93-500-00400 = 19zoll Netzteil 24Volt AC 20A = 480Watt Bauhöhe = 2HE
