TNC Adapter TNC Stecker auf BNC Kupplung

TNC Einbaubuchse Lötversion TNC Einbaubuchse für Frontplatten Panels usw. Kontaktart = Lötversion Verwendbar mit allen Koaxkabeltypen ! Innenstift vergoldet Nein Wellenwiderstand: 50-Ohm / 75-Ohm gerade Ausführung: Max 18,7dB 11 GHz Frequenzbereich typisch bis 5Ghz Temperatureinsatzbereich: -30°C bis +70°C Abmnessungen siehe auch Zeichnung weitere Bilder Einbaudurchmesser: 9,5-9,7mm Kopfdurchmesser DM 12,7mm ( siehe auch Zeichnung ) Gesamtlänge mit Lötstift 28,2mm

TNC Stecker Crimpstecker für Koaxkabel RG58 RG58A RG58C RG 141 RG303TNC-Stecker Crimpstecker mit vergoldetem Kontakt, für RG-58 und ähnliche Koaxkabel Zur Konfektionierung von Koaxialkabeln in individueller Länge oder als Ersatz für defekte TNC-Stecker Geeignet zum Crimpen mit verschiedenen Crimpzangen Ideal = 97-905-00260Kompatibel mit RG 58 Koaxialkabeln Zum Anschluss vonGeräten mit TNC-Anschluss Crimpstecker mit vergoldeten Kontakten für optimale Übertragungseigenschaften Hochwertiges, robustes Metallgehäuse für Langlebigkeit Abmessungen : Crimphüle AD = 6,00mm / ID = 5,4mm max Durchmesser für Dielektrikum = 3,0mm Flansch Rückseite AD 4,4mm für Schirmung + Crimphülse Korpus DM Frontseite = 14,2mm

 TNC Stecker Crimp für RG174 RG188 RG316 Belden 8216 83269 84316 KoaxkabelTNC Stecker Crimpstecker für Koaxkabel Für Kabel-Art geeignet z.B. Belden 7805A, Belden 8216, Belden 83269, Belden 83284, Belden 84316, Leoni DACAR 462, Leoni DACAR 462-2, RG174, RG188, RG316, Shikoku 1.5DS-QFB-TA, Sumitomo 1.5DS-GXC-SP, Times LMR-100A, Times RG-174LL Frequenz max. 11GHz Korpus-Verkleidung Nickel Betriebstemperatur -40...85°C Steckverbinder Stecker Steckverbinder-Art männlich Räumliche Orientierung  gerade Wellenwiderstand 50-Ohm Elektrische Montage Crimpverbindung Mechanische Montage für Koasxleitungen Kontaktbeschichtung vergoldet Mechanische Haltbarkeit 500 Zyklen Kontaktmaterial Messing

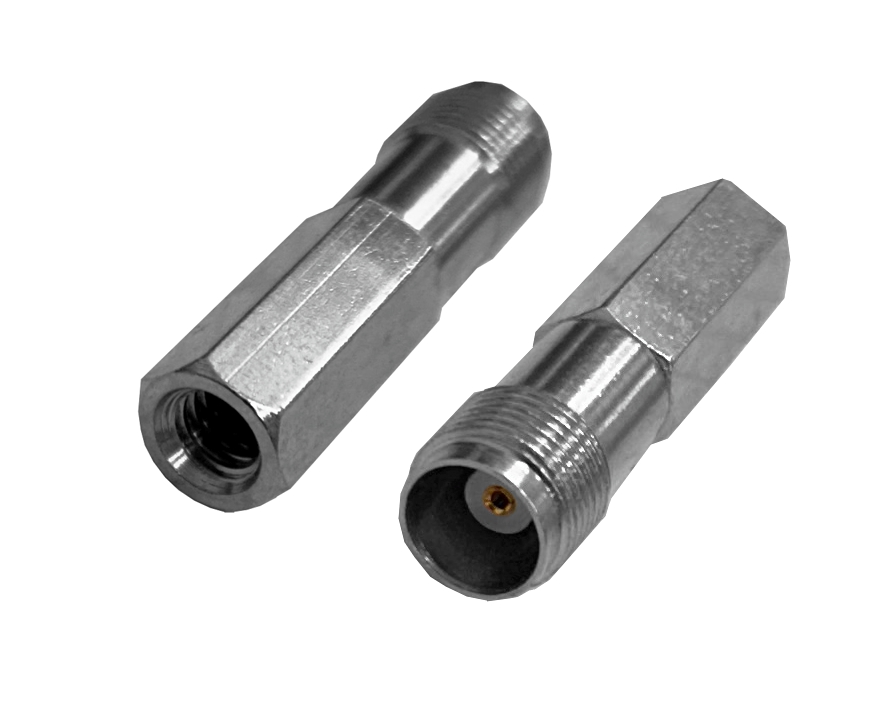

TNC-Kuppung bzw. TNC-Kabelbuchse für Koaxarten RG58 C/U  ... usw. Innenstift vergoldet Außenleiter: Nickel. Isolierung: PTFE Wellenwiderstand: 50 / 75 Ohm Durchgangswiderstand: Innenleiter: 0,9mOhm / Außenleiter: 0,2mOhm gerade Ausführung:    17,7dB / 11 GHz Frequenzbereich bis (gültig nur für 50 ohm): 4GHz Lebensdauer: >1000 Steckzyklen Länge ca 31,8mm inkl. Aufsteckhülse. Aufsteckhülse davon ca. 13mm Temperatureinsatzbereich:    -65°C bis +165°C

Adapter TNC Buchse auf TNC Buchse Länge ca 36mm Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Funk-, Daten- und Videoübertragung eingesetzt.
