DCDC Wandler 12V auf 24V Inp 9V-32V auf 24V 2,5A 60W 24V Konstanter
| Anzahl | Stückpreis |
|---|---|
| Bis 3 |
44,95 €
59,95 €
(25.02% gespart)
|
| Bis 7 |
42,95 €
59,95 €
(28.36% gespart)
|
| Ab 8 |
39,95 €
59,95 €
(33.36% gespart)
|
Sofort verfügbar, Lieferzeit: 1-3 Tage

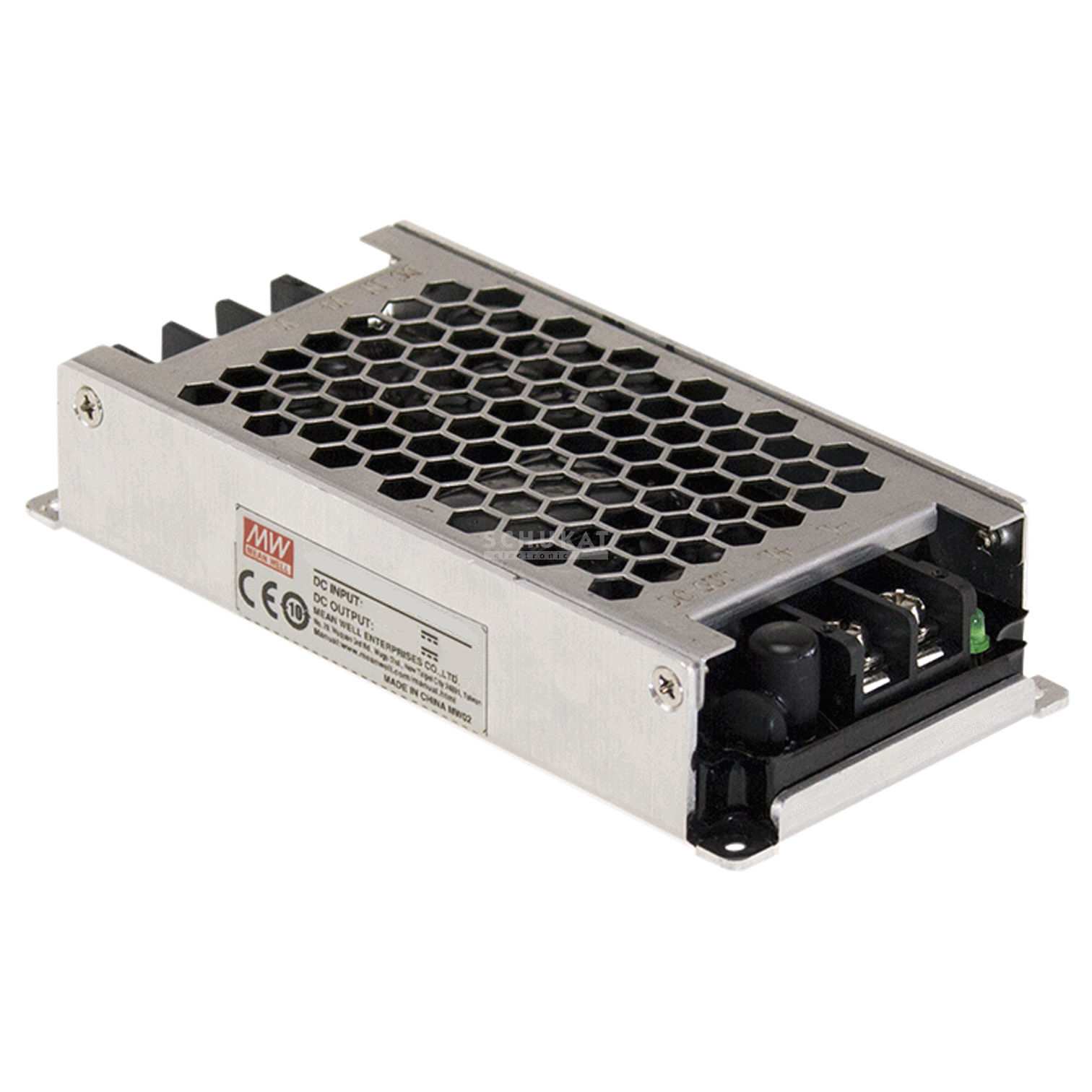

Produktinformationen "DCDC Wandler 12V auf 24V Inp 9V-32V auf 24V 2,5A 60W 24V Konstanter "
DCDC Wandler 12V auf 24V ( Eingang 9-36V ) auf Ausgang 12V bis 60W Last im vergossenem Gehäuse + Eingang: 9-36V Automatisch auf Ausgang: 12V max. 2,5A 60Watt
- DCDC Wandler Eingang: 9-36V auf 24V Leistung 2,5A = 60W
- Spannungskonstanter für 24Volt Verbraucher aller Art
geschlossene Bauform ( Metall-Lochgehäuse )
Innen komplett vergossen somit feuchtefest außer der Schraubanschlüße
- DC-DC-Wandler mit 60W Leistung in einem geschlossenen Metallgehäuse
- Eingang zu Ausgang galvanisch getrennt ( Trenntrafo / Massetrenner )
- Gehäuse hat extra Klemme für Erdung ( ist NICHT mit Minus verbunden somit potentialfrei )
- 5x Schraubanschlüsse ( IN +/- Out +/- / Case PE )
Halb gekapselt, Kühlung durch freie Luftkonvektion
Ultrakompakt und nur 25mm hoch

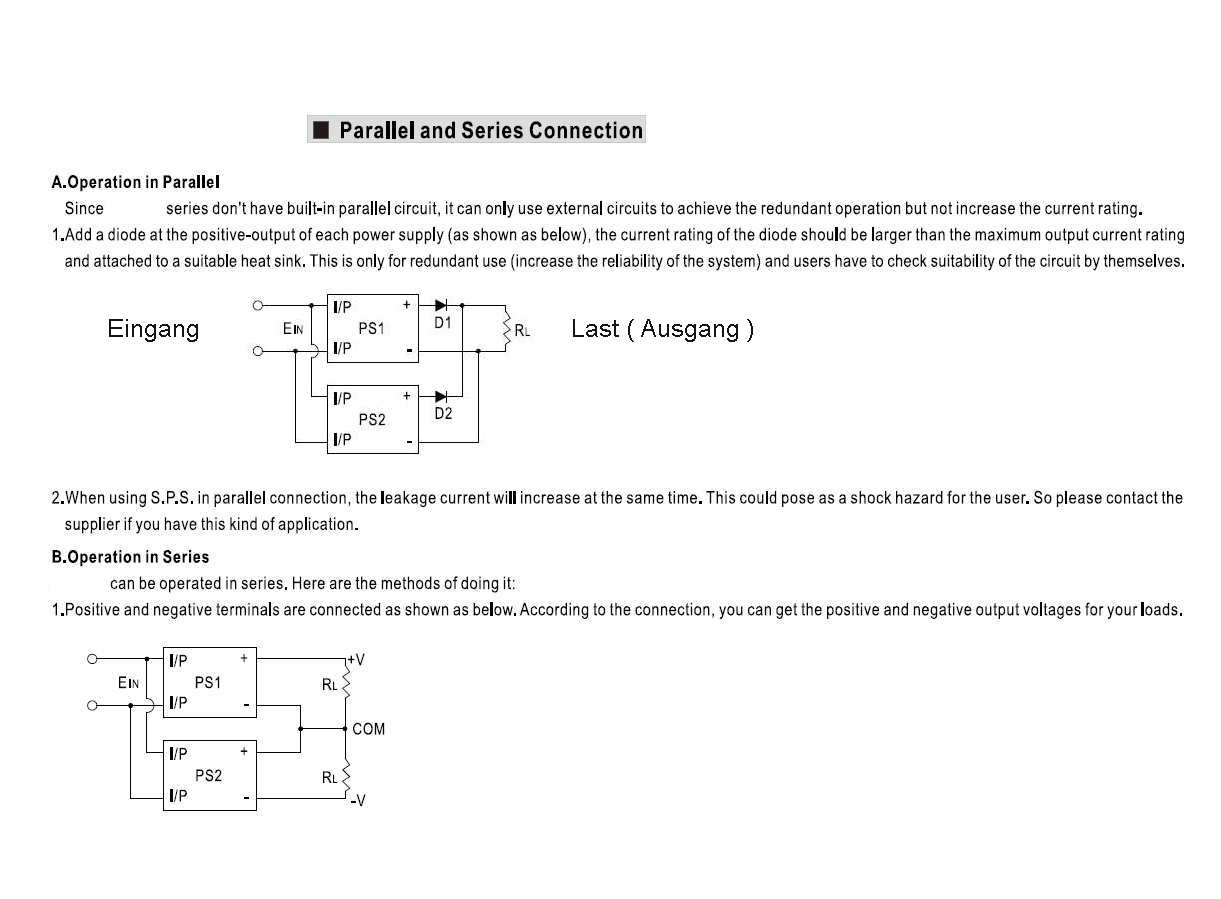

- Seriell und parallel Funktion für die Leistungserhöhung über Diode am Ausgang siehe Plan
keine Mindestbelastung erforderlich
Schutz: Kurzschluss, Überlast, Überspannung, Eingangsverpolung
eingebaute Strombegrenzung-Schaltung
LED-Anzeige für Einschalten
Ideal auch für KFZ, Caravan, Bus-, Bahn-, Straßenbahn-, U-Bahn nach EN50155 und EN45545-2 Bahn u.a.
geeignet für raue und sehr staubige Umgebungen mit hohen Vibrationen und extremen Temperaturen
Typischer Einsatz auch KFZ, LKW, Boot, Batterietechnik usw. auch als Charger verwendbar
Technische Daten:
- Eingang: 9V...36V DC Gleichspannung ( Automatischer Weitbereicheingang auch 13,8V 24V vom KFZ LKW )
- Somit geeignet von 9V auf 24V / 12V auf 24V / 13,8V auf 24V / 15V auf 24V / 24V auf 24V usw
- Ausgang: 24V DC Gleichspannung
- Belastbarkeit Ausgang: 2,5A 60Watt ( 0-2,5A keine Mindestbelastung erforderlich )
- Überspannungsschutz Ausgang: 27,6-32,4V
- Wirkungsgrad: 90%
- Überlastschutz: 105...135%
- Ripple and Noise: 50mVpp
- Virationsfest bis 5G ( 10-500HZ ) IEC61373
- Ein-/Ausgangsisolation 4000V DC
- Betriebstemperaturbereich: -40...+70°C
- Luftfeuchte im Bereich 5-95% nicht kondensierend

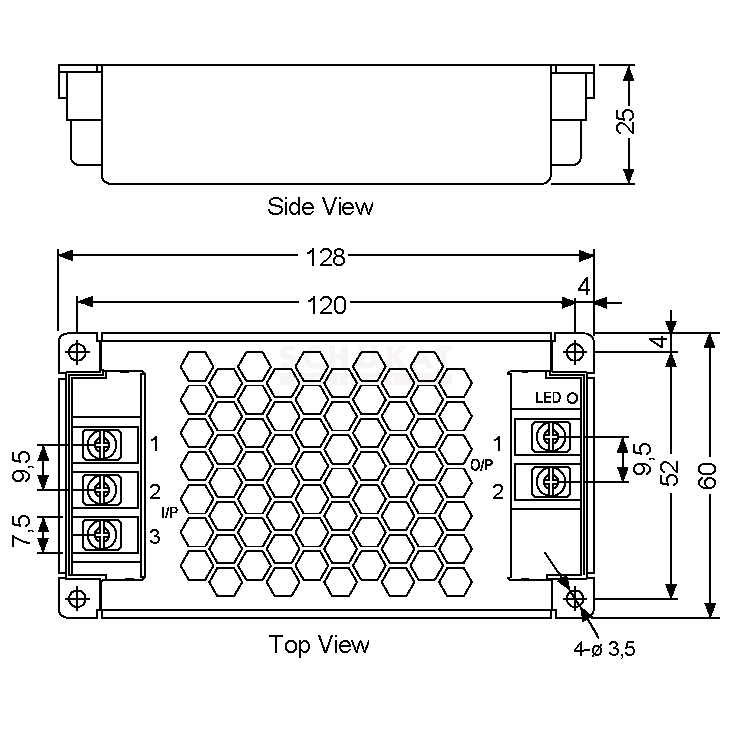

- Abmessungen: L: 128mm B: 60mm H: 25mm
- Gewicht nur 0,29Kg
Normen und Standards:
- EMC : EN55032 Class-A / EN55032 Class-B / EN6100-3-2 Class-A / EN6100-3-3 /
- ESD : EN61000-4-2 / EN61000-4-3 Level-X / EN61000-4-4 Level3+4 / EN6100-4-5 Level-3 / EN61000-4-6 Level-3
- Railway : EN45545-2 Fire protection / EN 50155 / IEC60571 IEC61373 / EN50121-3-2
- Safety : IEC60950-1 ( LVD )
Empfohlenes Zubehör fals benötigt ( ggf. Nummer unter Suche eingeben ) :
- Bst Nr 39-923-00006 = KFZ Stecker 12V-24V mit Schalter
- Bst Nr 52-625-00790 = Kunststoffgehäuse IP65 mit Gummidichtung 200x120x77mm
- Bst Nr 31-843-00115 = Kabel-Sicherungshalter für Eingang ATC Rot
- Bst Nr 42-690-03050 = Kabelzugentlastung Einführung für Kabel 3-6,5mm
- Bst Nr 42-690-03010 = Kabelzugentlastung Einführung für Kabel 4-10mm
- Bst Nr 41-109-00220 = DC-Kabel 2m mit Hohlstecker 5,5x2,1mm gerade ROT/SCHW
- Bst-Nr 41-109-00120 = DC-Kabel 1,3m mit Hohlstecker 5,5x2,1mm gerade
