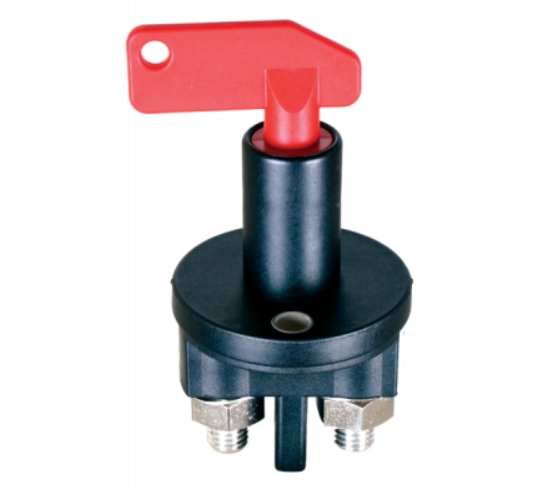

Batterie Hauptschalter 200A 500A 12-24Vdc Trennschalter IP67

250A Batteriehauptschalter für hohe Strombelastung und dauerhafte Beanspruchung

Einsatzbereich bei KFZ, Car, Caravan, Bus, Boot, Yacht, Marine, Camping sowie Einsatz bei 12/24V Photovoltaik Inselanlagen z.B. im Gartenhaus usw.

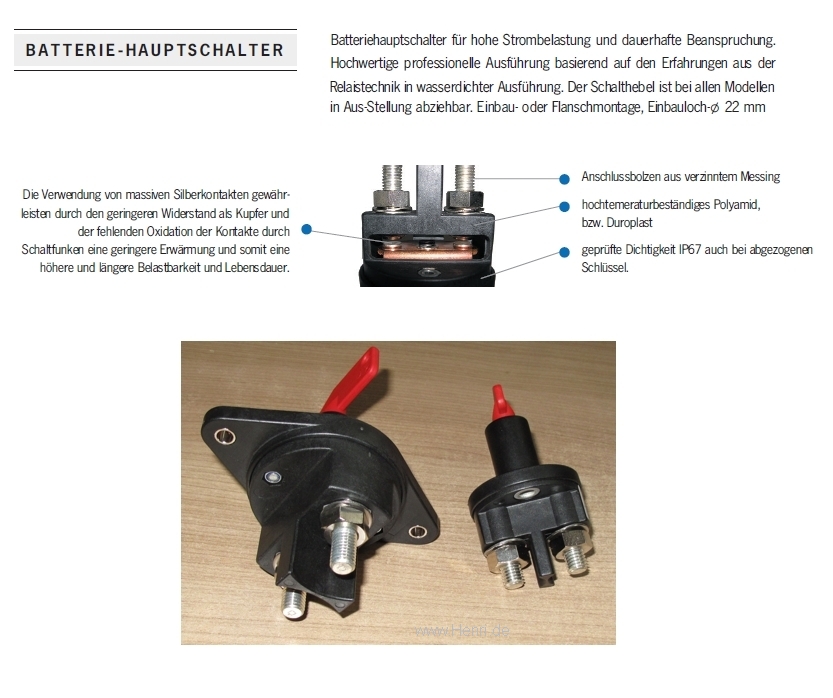

• Hochwertige professionelle Ausführung basierend auf den Erfahrungen aus der Relaistechnik in wasserdichter Ausführung
• Schalthebel in Aus-Stellung abziehbar
• Einbau- oder Flanschmontage
• Abgedichtetes Gehäuse entspricht IP6K9K
• gepüfte Dichtigkeit IP67 auch bei abgezogenem Schlüssel
• Extrem Robustes Design und Ausführung
• 6G Schock- und 4G Vibrationsfest
• Hauptkontaktstrom ausgelegt für Dauerstrom und hohen Einschaltstrom bis 500A
• Variable oder skalierbare Montagemöglichkeiten
• Sicherheit im Fahrzeugservice durch sog „LOCK“-Optionen
• Ideal auch für die Batterietrennung unter Last bei ein Notfall
• Ideal für Anwendungen im LKW, Bus, KFZ, Boote, Bodenunterstützungsfahrzeuge, Bau- und Landwirtschaftsfahrzeuge, Eisenbahn, Flugzeug

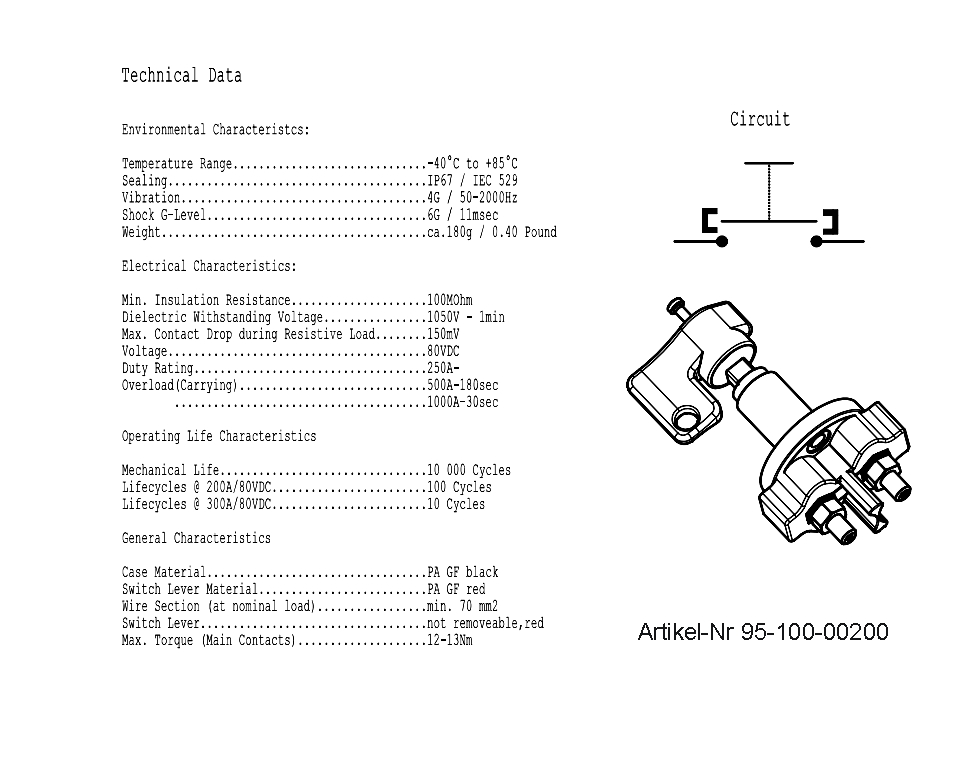

Technische Daten :

• Einbau- oder Flanschmontage
• Einsatz für Spannungssysteme 12V oder 24V max. 32V ( gibt es auch als 80V Version gegen Aufpreis )
• Kontakt: Schliesserkontakt ( EIN-AUS )
• Kontakt Dauerstrom: 200A
• Spitzenstrom: 500A 3min / 1000A 30sek
• Kontaktoberfläche Silberkontakte
• Anschluss der Kontakte: M8/10 Bolzen ( verzinntes Messing )

Weitere Eigenschaften:

• Isolations-Widerstand: 100-Mohm
• Voltage max 32Volt DC Gleichspannung
• Kontakt 1x Schliesserkontakte ( Ein-Aus )  2x M10
• Duty Rating: 250A DC / Overload ( Carrying ) : 500A 180sec / 1000A 30sec.
• Mechanische Lebensdauer: 10.000 Schaltungen
• Drehkraft schalten : 11-1Nm
• Umweltdaten :
• Schutzart: IP67 / IEC529
• Material : PA GF Black + red
• Kontaktoberfläche Silberkontakte
• Anschluss der Kontakte: M10 Bolzen ( verzinntes Messsing )
• Schalter aus hochtemperaturbeständigem Polyamid / Duroplast
• Schutzart: IP67 wasserdichte Ausführung
• gepüfte Dichtigkeit IP67 auch bei abgezogenem Schlüssel
• Temperatur-Einsatzbereich: -40....+85°C
• Vibrationsfest bis 4G ( Range 50-200Hz )
• Shock G-Level : 6G 11msec

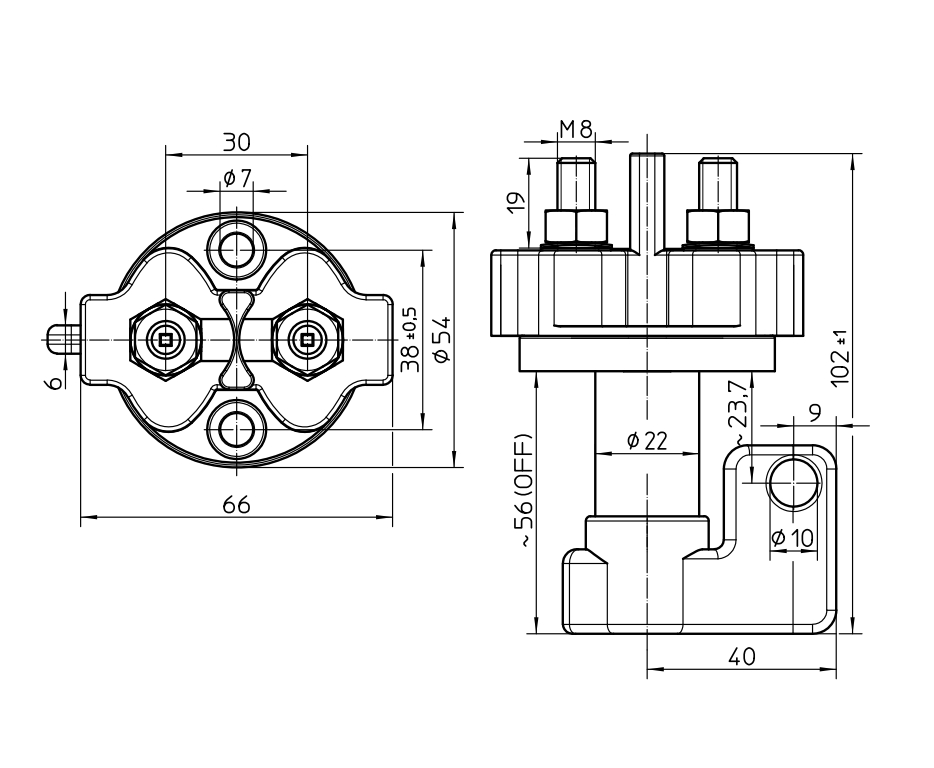

• Abmessungen siehe auch Zeichnung weitere Bilder
• Durchmesser 55 x 105mm
• Einbauloch-Durchmesser 22mm
• Gewicht: 0,18Kg

Weitere Beschreibung :

• Diese handbetätigter Batterietrennschalter bis 250/500Ampere erfüllt höchsten Anforderungen in allen Fahrzeuganwendungen.
• Die Nennstromwerte beziehen sich auf Gleichstrom bei bis zu 100 % Einschaltdauer Zyklus und die Schalter sind so gebaut, dass sie unter Volllast schalten.
• Alle dieser Serie der Batterietrennschalter der Serie 35 sind mit einer Technologie versiegelt, die erfüllt die Standards IP67 und IP6K9K (Dampfdruckreinigung)
• und Die Schalter sind für den Betrieb bei Temperaturen zwischen -40 °C ausgelegt und +85 °C
• Ideal auch für die Batterietrennung unter Last bei ein Notfall

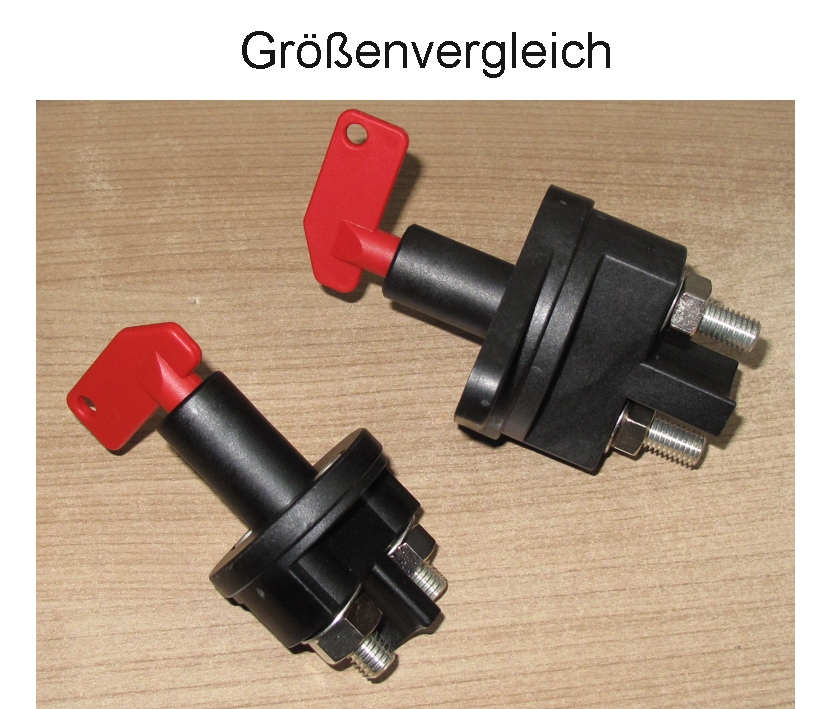

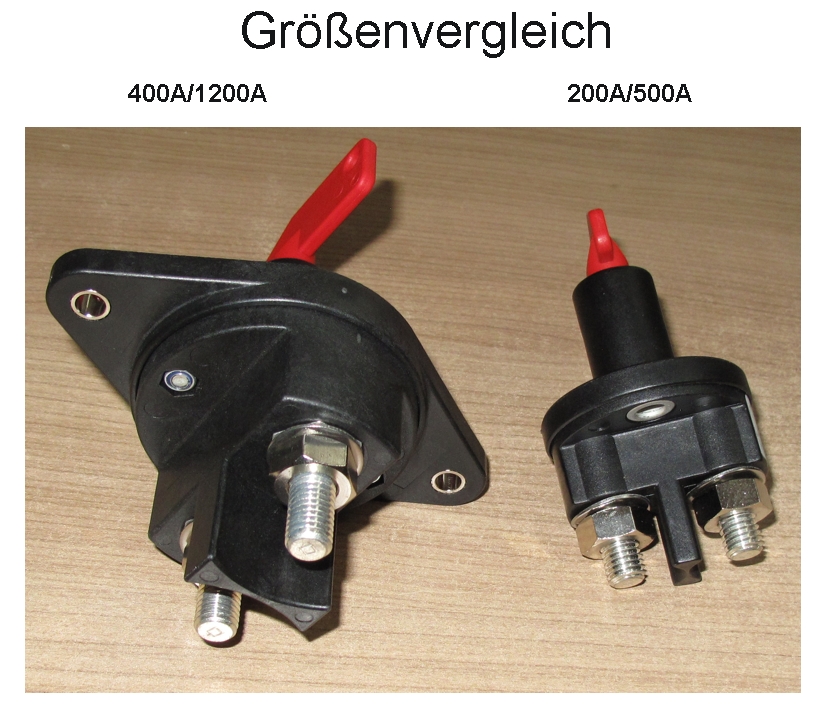

Dieses Schalterserie ist wie folgt erhältlich :

• Bst Nr 95-100-00600 = Batterieschalter 200/300A
• Bst Nr 95-100-00200 = Batterieschalter 200/500A
• Bst Nr 95-100-00400 = Batterieschalter 400/1200A
