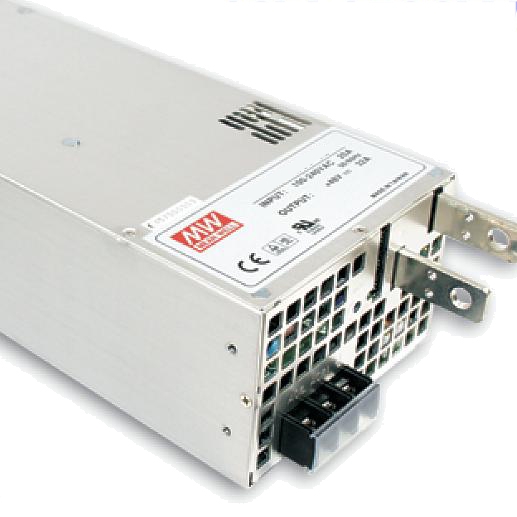

15V Netzteil 1500W 100A In 90-264V CASE RSP-1500 Schaltnetzteil einstellbar 13,5V-16V
417,00 €
% 499,00 € (16.43% gespart)
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "15V Netzteil 1500W 100A In 90-264V CASE RSP-1500 Schaltnetzteil einstellbar 13,5V-16V"
15V Netzteil 15V Gleichspannung stabilisiert. Hochleistungschaltnetzteil geschlossene Bauform mit Lüfter.
Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile, einstellbare Gleichspannung von 13,5V bis 16V bei einem Dauerlaststrom von bis zu 100A. Die Schaltfrequenz von ca. 100kHz gestattet die Verwendung kleinster Bauteile. Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Trimmer zum feineinstellen.
Technische Daten:
- Leistung: max. 1500VA = 1536Watt
- Eingangsspannung: 230VAC
- AC Input: 90...264Vac 47-63Hz /oder DC-Input mit 127...370Vdc
- Ausgangspannung: 15V DC stabilisiert ( über Poti einstellbar im Bereich 13,5-16V )
- Somit geeignet für Spannungen 13,5V 13,8V 14,2V 14,4V 14,8V 15V 15,5V 16V
- Ausgangsstrom 0-100A
- Netzausfallüberbrückung: >16ms
- Überlastschutz: 115...140% shut down. autom. restart.
- Alarm Signal Output
- Betriebstemperatur: -20...+70°C
- Lüftung: 2fach Lüfterkühlung

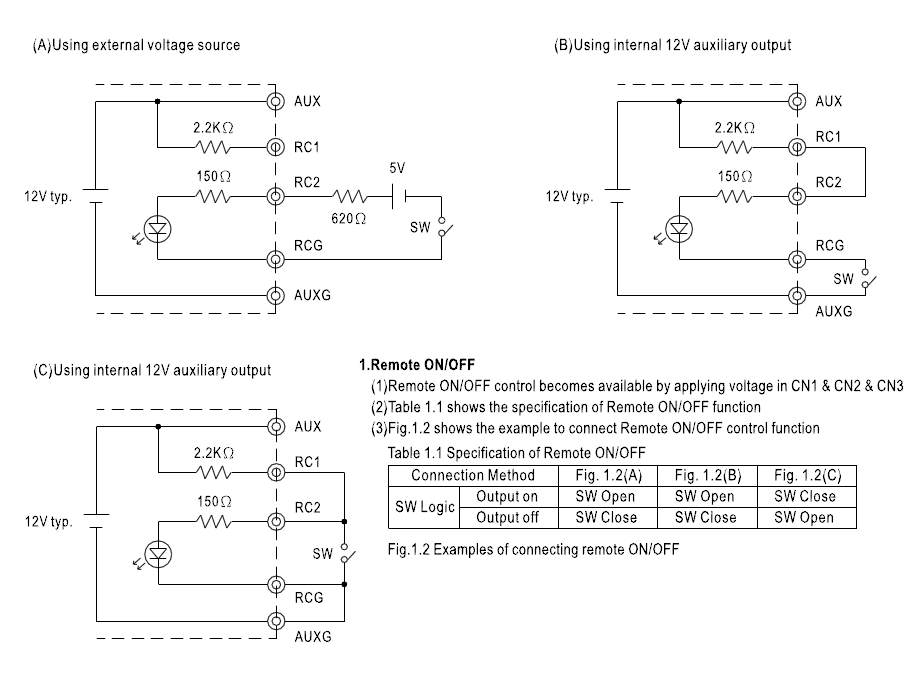

- Fernsteuerungsanschluss Remote ON-OFF usw. über ext. Steckpins
- Gewicht: 2,75kg
- Restwelligkeit: 200mV / Wirkungsgrad: 91%
- Anschluss über Schraubklemmen
- Abm.: T:278mm H:84mm B:127mm
- Anschluss über Schraubklemmen
- Orginale Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad L-Metallwinkel etwas angepasst werden

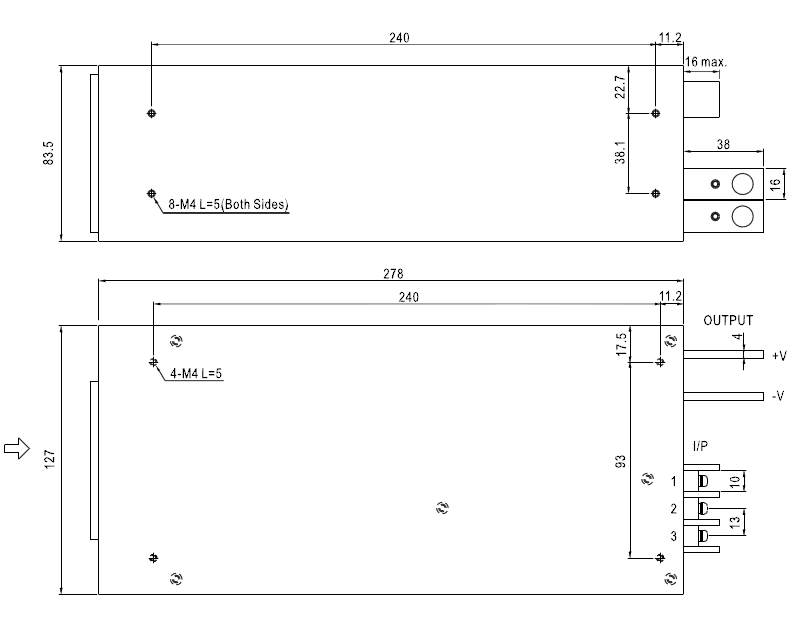

- Am Boden und seitlich befinden sich M4 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 5,0mm )
- Befestigung z.B. M4 Schraubem mit max 5mm tiefe und Std. L-Winkel ebenso möglich ( siehe Zeichnung weitere Bilder )
- Befestigung mit optionalem Hutschienenclip möglich muß leider auch angepasst werden ( siehe Zubehör-Register )
- Abmessungen: T:278mm H:84mm B:127mm
- Gewicht: 2,75kg
Optional ist noch zusätzlich erhältlich zur Befestigung ( fals Sie das benötigen wäre unsere Empfehlung wie folgt )
- Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( muß ein Loch nachgebohrt werden )
- Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Loch nachgebort werden )
Optional ist noch zusätzlich erhältlich Anschlußkabel
- Bst Nr .: 42-772-01230 = 35qmm Kabelsatz - Rot + Schwarz jeweils 1m lang mit mit Ringschuhen
- Bst Nr .: 42-772-01200 = 35qmm Kabelsatz - Rot + Schwarz jeweils 2m lang mit mit Ringschuhen
Alternativen je nach Projekt und Einsatz
- Bst Nr : 42-772-00760 = 25qmm Kabel Schwarz ( für Minus 24V ) Meterware ohne Ringschuhe
- Bst Nr : 42-772-00750 = 25qmm Kabel Rot ( für Plus 24V ) Meterware ohne Ringschuhe
- Bst Nr.: 31-843-00045 = Sicherungshalter 2-fach für AGU Fuse vergoldet zum anschrauben 103x47x32mm
- Bst Nr.: 31-842-00440 = 40A AGU-Fuse vergoldet
- Bst Nr.: 39-400-00200 = Sicherungshalter 1-fach.MEGA Fuse Sicherungen M8 mit Deckel bis 400A
Optional ist noch zusätzlich erhältlich zu diesem Netzteil ( Nicht zwinden nötig - nur für Remote und Steuer Anwendung )

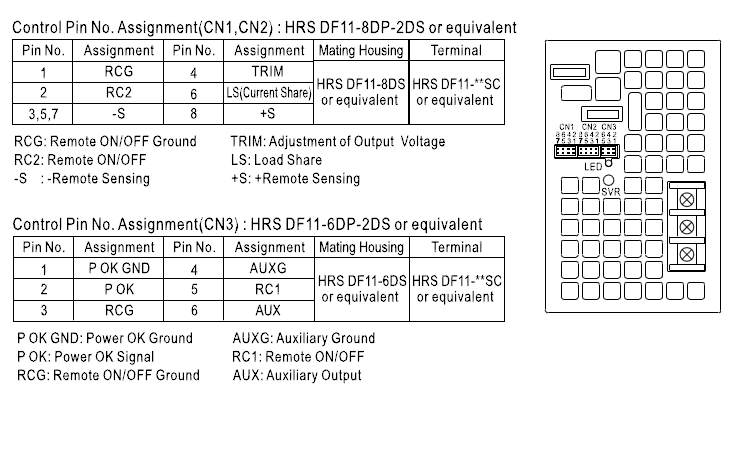

- Bst Nr : 40-874-00390 = Adapterkabel 8pol Pfostenkabel CN1 CN2 für Regelung oder Remote ON/OFF
- Bst Nr : 40-874-00385 = Adapterkabel 6pol Pfostenkabel CN3 für Mess und Remote
- Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 5KOhm LIN 6mm Achse Metall
- Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 4,7Kohm LIN 6mm Achse KST

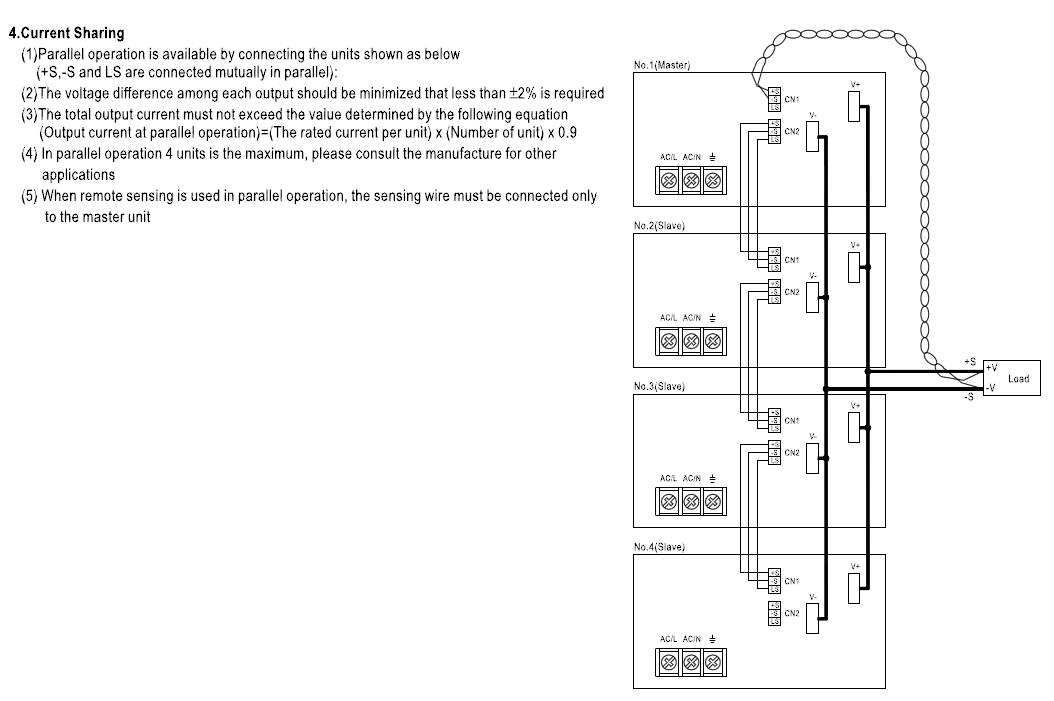

ZUSATZINFO : Ersatzartikel z.B. auch = 2x Art-Nr 93-807-00252 = 15V DC 0-64A mit Parallel Funktion = 128A
Anmelden
Zubehör
16qmm Kabel FLY 1adrig Rot hochflexibel OFC Hochstromkabel 99,9% Kupfer Batteriekabel Typischer Einsatz 12V / 24V / 36V / 48V Gleichspannung KFZ, Caravan, Bus für Relais Akku usw. Solartechnik Anschlußkabel für Wechselrichter, Batterie, Akkus usw. Akkutechnik Anschlußkabel für Trenndioden, Hochstromrelais, Batterie, Akkus usw. CAR-HiFi Technik z.B. Batteriekabel für Endstufen Technische Daten: FLY Anschlusskabel hochflexibel zum verarbeiten Litzenaufbau: Cu 99,9% hochflexibel OFC ( Oxyd-Freies-Cabel ) Flex-Kabel durchgefärbt, glänzend rot Flexkabel 1x16mm² rot glänzend, durchgefärbt Adernaufbau 504x0.195mm Meter-Markierung für einfache Handhabung Hochwertiges Elektrolyt-Kupfer ( Ecu ) mit 99.9% Kupferanteil. Made in Germany Kabelquerschnitt: 16qmm 1adrig Isolationsmaterial: PVC Rot rauchfarben leicht transparent Rollengröße = max Länge 50-Meter 8,75Kg je Rolle Abgabe je lfm = je laufender Meter = 0,172Kg Optionales empfohlenes Zubehör : Bst Nr. 45-821-01100 = Ringkabelschuh M6 Kabelschuh unisoliert für 16qmm Kabel Bst Nr. 45-821-01108 = Ringkabelschuh M8 Kabelschuh unisoliert für 16qmm Kabel Bst-Nr 45-821-00125 = Ringkabelschuh M8 Kabelschuh teilisoliert ROT für 16qmm Kabel Bst Nr. 39-400-00095 = Sicherungshalter für AGU Sicherungen 10A bis 80A Erhältlich wie folgt : Art-Nr 42-772-00685 = 16qmm Kabel Litze FLY 1-adrig hochflexibel 906x0,15 - Black je 1x lfm Art-Nr 42-772-00675 = 16qmm Kabel Litze FLY 1-adrig hochflexibel 906x0,15 - ROT je 1x lfm Art-Nr 42-772-00663 = 10qmm Kabel Litze FLY 1-adrig hochflexibel 882x0,12 - ROT = 5m Packung
16qmm Kabel FLY 1adrig Schwarz hochflexibel OFC Hochstromkabel 99,9% Kupfer Typischer Einsatz 12V / 24V / 36V / 48V Gleichspannung KFZ, Caravan, Bus für Relais Akku usw. Solartechnik Anschlußkabel für Wechselrichter, Batterie, Akkus usw. Akkutechnik Anschlußkabel für Trenndioden, Hochstromrelais, Batterie, Akkus usw. CAR-HiFi Technik z.B. Batteriekabel für Endstufen Technische Daten: FLY Anschlusskabel hochflexibel zum verarbeiten Litzenaufbau: Cu 99,9% hochflexibel OFC ( Oxyd-Freies-Cabel ) Flex-Kabel durchgefärbt, glänzend schwarz Flexkabel 1x16mm² schwarz glänzend, durchgefärbt Adernaufbau 504x0.195mm Meter-Markierung für einfache Handhabung Hochwertiges Elektrolyt-Kupfer ( Ecu ) mit 99.9% Kupferanteil. Made in Germany Kabelquerschnitt: 16qmm 1adrig Isolationsmaterial: PVC rauchfarben leicht transparent Rollengröße = max Länge 50-Meter = 8,7Kg lfm = je laufender Meter = 0,172Kg Optionales empfohlenes Zubehör : Bst Nr. 45-821-01100 = Ringkabelschuh M6 Kabelschuh unisoliert für 16qmm Kabel Bst Nr. 45-821-01108 = Ringkabelschuh M8 Kabelschuh unisoliert für 16qmm Kabel Bst-Nr. 45-821-00135 = Ringkabelschuh M8 Kabelschuh teilisoliert BLACK für 16qmm Kabel Bst Nr. 39-400-00095 = Sicherungshalter für AGU Sicherungen 10A bis 80A Kabel erhältlich wie folgt : Art-Nr 42-772-00685 = 16qmm Kabel Litze FLY 1-adrig hochflexibel 906x0,15 - Black je 1x lfm Art-Nr 42-772-00675 = 16qmm Kabel Litze FLY 1-adrig hochflexibel 906x0,15 - ROT je 1x lfm Art-Nr 42-772-00663 = 10qmm Kabel Litze FLY 1-adrig hochflexibel 882x0,12 - ROT = 5m Packung

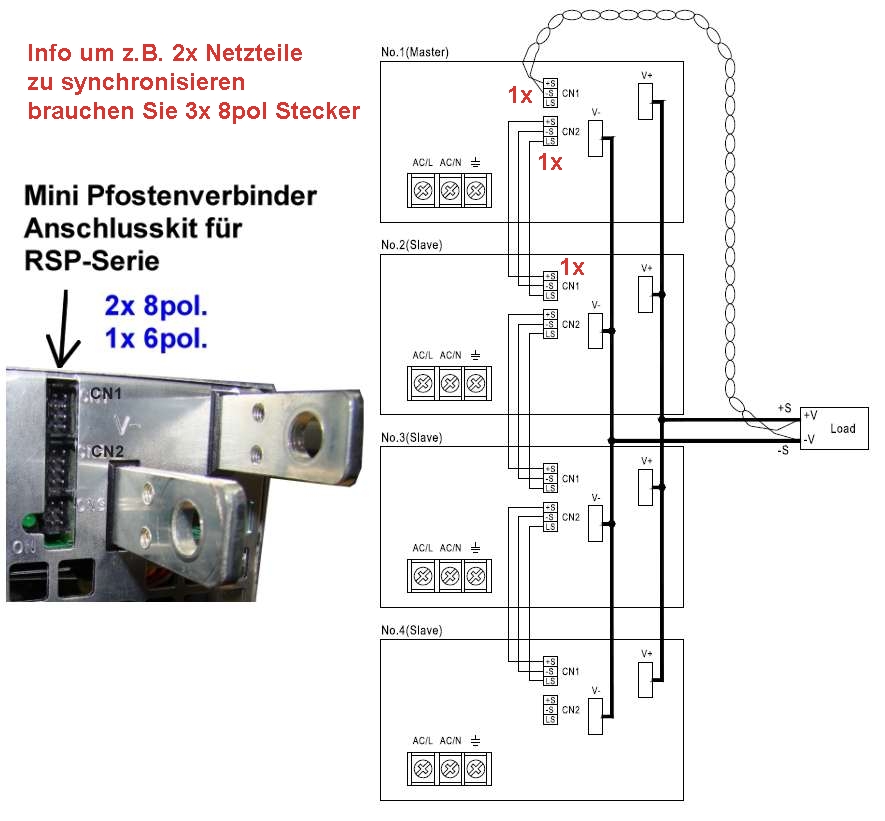

8pol Stecker zu MeanWell Kabelkit bzw. Steuerleitung für MeanWell Netzteile der RSP Serie usw. für Meanwell Serie Netzteile mit 8pol Stecker mit RM2 für Remote, Sens und Brückung von mehrer Netzteilen selber Bauart z.B. CN1 / CN2 ( HRS DF11-8DP-2DS ) zu RSP1000 / RSP1500 / RSP2400 / RSP3000 ... z.B. CN-100 HRPG-300 ( G-Serie ) u.v.w.m. **** kleine Menge ab Lager *** größere Mengen derzeit ca. 2 Wochen Lieferzeit derzeit *** Bestehend aus: Spezieller 8-polige Mini Pfostenverbinder ( 1x 8pol Stecker auf Litzenkabel ) wie folgt: 8-poliger Mini Pfostenverbinder 9,0x4,0mm (zweireihig) Litzenkabel je 0,14qmm Länge ca. 300mm für Remote und Controlling Aufgaben an den Netzteilen ( siehe auch weitere Bilder ) Rastermass RM2 (7,2x4,2mm RM1,75 ) Für reine Remoteaufgaben an nur einem Netzteil wird nur 1-Stück benötigt ! Um z.B. 2x selbe Netzteile zu syncronisieren ( siehe auch weitere Bilder ! ) benötigten Sie in den meisten Fällen 3 Stück dieser 8pol Steckverbinder ( CN1 / CN2 / CN100 ) Lieferumfang: 8pol Mini Stecker mit 300mm Steuerkabel Zusatzinfo dieses Kabelsätze sind wie folgt erhältlich : Bst Nr 40-874-00385 = 6pol Kabelsatz mit Pfostenverbinder und Litzenkabel Bst Nr 40-874-00390 = 8pol Kabelsatz mit Pfostenverbinder und Litzenkabel Bst Nr 40-874-00395 = 10pol Kabelsatz mit Pfostenverbinder und Litzenkabel
