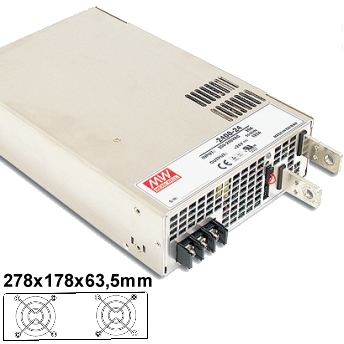

12V Netzteil 12V 2000W 166A Case Schaltnetzteil RSP2400 Eingang 180-264V

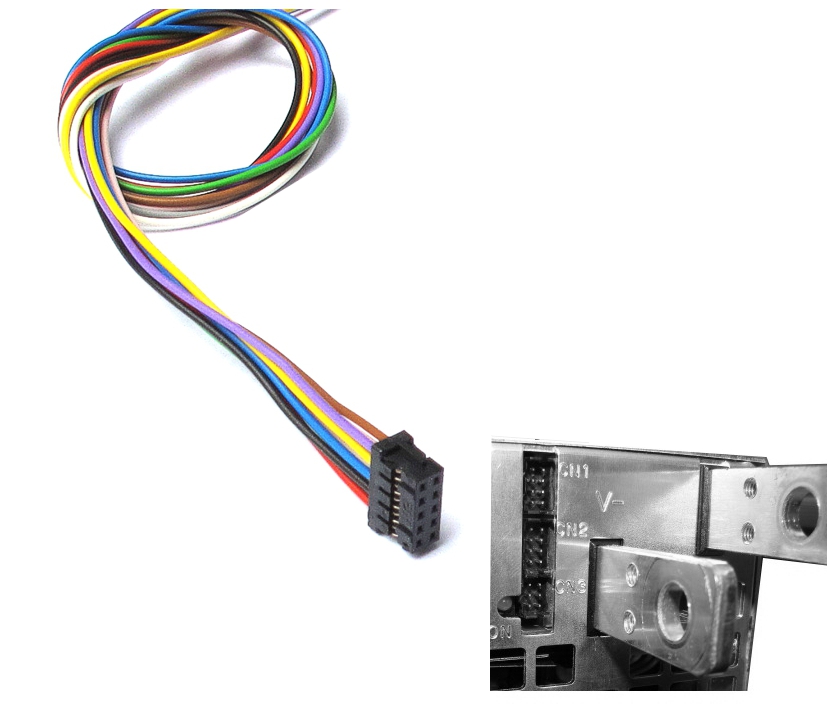

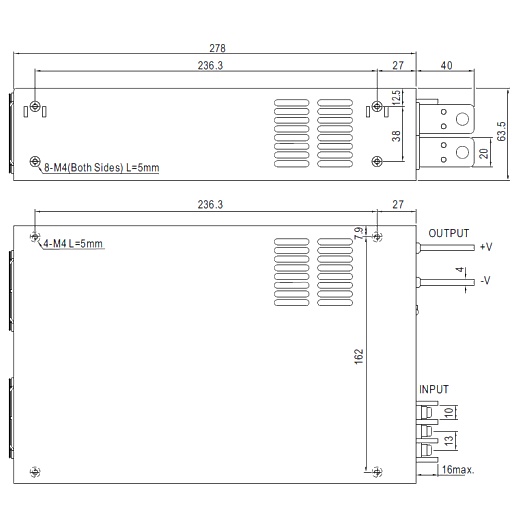

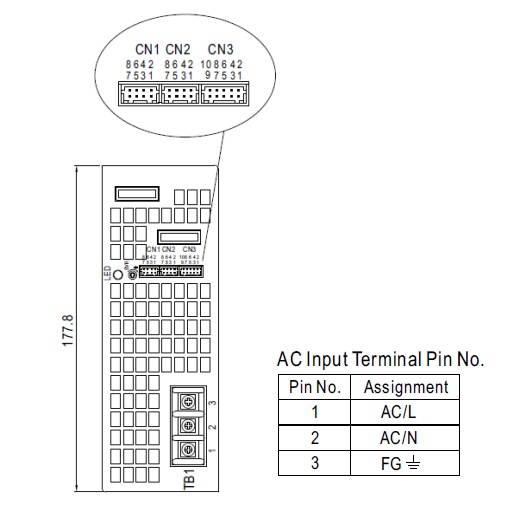

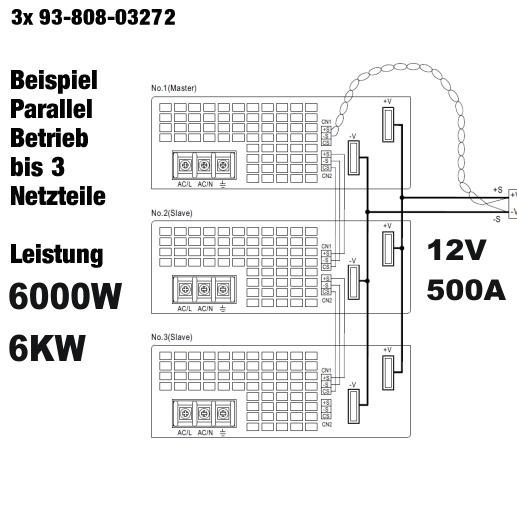

12V 200A Netzteil Hochleistungsnetzteil geschlossene Bauform mit zwei integrierten Lüftern 24/7 tauglich Bis zu 3 dieser Netzteile können zusammengeschaltet werden auf 12V 600A 9000W = 9KW siehe weitere Bilder ! Technische Daten:Eingangsspannungsbereich: 180..264V AC 50/60Hz 47-63Hz oder 254..370V DC  Ausgangsleistung: 3000 WattAusgangsspannnung: 12Volt DC (einstellbar 10,8...13,2V) Gleichspannung  Belastbarkeit Ausgang: 0-200AÜberlast bis auf max 112% der Nennleistung max Peak 224A kurzfristig Geringe Restwelligkeit: 150mVp-pÜberspannungsschutz Ausgang: 13,8-16,8VNetzausfallüberbrückung (bei 230V): 10msSetup, Rise-Time: 1000ms, 80ms full loadHold up Time: 10ms at full loadLoad & Line Regulation: +/-0,5%Wirkungsgrad: 87,5%Remote ON-OFF (über optional erhältlichen Anschlusskit Mini-Pfostenverbinder Nr.: 40-874-00390 Schraubanschlüsse 2x HauptlastParallelbetrieb von bis zu 3 Netzteilen möglich siehe PlanKurzschlußfest Überlastschutz 100-112%Hoher Wirkungsgrad 87,5% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter100% Burn-In Test unter VollastTemp.-Bereich: -20°...+70°CBefestigung über 4xM4 Gewinde im Boden oder Seitenteil 4xM4 (Gewinde im Gehäuse)Abmessungen: L:278mm B:178mm H:63,5mmGewicht: 4.0kgZubehör erhältlich siehe Zubehör-Register unten z.B. oder unter Suche eingeben Bst Nr 40-874-00390 =   8-pol Steuerkabel CN1/CN2 Pfostenkabel mit SteckverbinderBst Nr 40-874-00395 = 10-pol Steuerkabel CN3 Pfostenkabel mit SteckverbinderBst Nr 93-808-03220 = Halterung Netzteilhalter Befestigungswinkel

12V 125A Netzteil 12V stabilisierte Gleichspannung nachstellbar von 10...13,5V Solides Netzteil in Case Ausführung für den Universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die 12V Gleichspannung benötigen Besonderheit: Hochleistungs Netzteil  Fernsteuerbar (Remote ON/OFF) EMI Entstörfilter Kleine Bauform trotz 1500W Leistung Parallel Funktion für Leistungserhöhung mit weiteren Netzteilen   Technische Daten: Spannung 230VAC typisch Eingangsspannungsbereich: 90..264Vac oder 120V..370Vdc  Netzfrequenz Eingang bei AC 47...63Hz Schraubanschlüsse 1x Schiene für (+)Plus / 1x schiene für (-)Minus Schraubanschlüsse 3x Input PE / L / N Steckkontakt für Steuerfunktionen: Remote On/Off, Brückenbetrieb.. Belastbarkeit bzw. Leistung: 1500 Watt Ausgangsspannnung: 12V stabiliserte Gleichspannung Ausgangsspannung über Poti nachstellbar ( 10V...11V...12V...12,5V...bis 13,5V stufenlos ) Restwelligkeit nur 150mV Belastbarkeit Ausgang 0...125A Kurzschlussfest mit Restart Funktion Setup-Time: 1500mS Rise Time: 100ms (230Vac) Hold up time: 10ms (230Vac) Überlastschutz 105-135% ratet output Power Überspannungschutz 115-135% (13,8-16,8V) Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Effektivität: 87% 100% Burn-In Test unter Vollast Temperatur Einsatzbereich: -20°...+70°C  Abmessungen: T bzw. L:278mm H:129mm B:127mm Anschluss über Schraubklemmen Orginale Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad L-Metallwinkel etwas angepasst werden  Am Boden und seitlich befinden sich M4 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 5,0mm ) Befestigung z.B. M4 Schraubem mit max 5mm tiefe und Std. L-Winkel ebenso möglich ( siehe Zeichnung weitere Bilder )  Befestigung mit optionalem Hutschienenclip möglich muß leider auch angepasst werden  ( siehe Zubehör-Register )  Abmessungen: T:278mm H:84mm B:127mm Gewicht: 2,75kg Optional ist noch zusätzlich erhältlich zur Befestigung ( fals Sie das benötigen wäre unsere  Empfehlung wie folgt )  Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( muß ein Loch nachgebohrt werden )  Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Loch nachgebort werden )  Optional ist noch zusätzlich erhältlich Anschlußkabel   Bst Nr .: 42-772-01230 = 35qmm Kabelsatz - Rot + Schwarz jeweils 1m lang mit mit Ringschuhen Bst Nr .: 42-772-01200 = 35qmm Kabelsatz - Rot + Schwarz jeweils 2m lang mit mit Ringschuhen Alternativen je nach Projekt und Einsatz    Bst Nr : 42-772-00760 = 25qmm Kabel Schwarz ( für Minus 24V ) Meterware ohne Ringschuhe Bst Nr : 42-772-00750 = 25qmm Kabel Rot         ( für Plus   24V )  Meterware ohne Ringschuhe Bst Nr.: 31-843-00045 = Sicherungshalter 2-fach für AGU Fuse vergoldet zum anschrauben 103x47x32mm  Bst Nr.: 31-842-00470 = 70A AGU-Fuse vergoldet  Bst Nr.: 39-400-00200 = Sicherungshalter 1-fach.MEGA Fuse Sicherungen M8 mit Deckel bis 400A Optional ist noch zusätzlich erhältlich zu diesem Netzteil ( Nicht zwinden nötig - nur für Remote und Steuer Anwendung ) Bst Nr : 40-874-00390 = Adapterkabel  8pol Pfostenkabel CN1 CN2 für Regelung oder Remote ON/OFF Bst Nr : 40-874-00385 = Adapterkabel  6pol Pfostenkabel CN3 für Mess und Remote Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 5KOhm LIN  6mm Achse Metall Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 4,7Kohm LIN  6mm Achse KST

12V Netzteil 12V 60A 720W Case Schaltnetzteil 12V Netzteil Gleichspannung. Solides Netzteil in Case Ausführung für den universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die 10-13,5V Gleichspannung benötigen Hochleistungnetzteil geschlossene Bauform mit zwei integrierten Lüftern 720 Watt Leistung Besonderheit: Hochleistungs Netzteil mit zwei Lüfter Fernsteuerbar (Remote ON/OFF) Entstörfilter Temperatur geregelter Lüfter Kleine Bauform trotz grosser Leistung Parallel Funktion für Leistungserhöhung mit weiteren Netzteilen   Technische Daten: Eingangsspannungsbereich: 230Vac Autom. Weitbereichseingang 90..264Vac bzw 127..370Vdc Netzfreq: 47...63Hz Ausgangsleistung: 720 Watt Ausgangsspannnung: 12Vdc ( mittes Poti einstellbar 10...13,5V ) Somit geeignet für Spannungen im Bereich 10V, 11V, 12V, 13V, 13.5V  Leistung Ausgang: 0-60A Geringe Restwelligkeit 150mVp-p  Netzausfallüberbrückung (bei 230V): 16ms Wirkungsgrad: 88%  Remote ON-OFF Schraubanschlüsse 2x Hauptlast für Lastkabel Kurzschlußfest  Überlastschutz  Überspannungschutz 115-135%  Hoher Wirkungsgrad Soft-Start mit Strombegrenzung  Eingeb.Entstörfilter 100% Burn-In Test unter Vollast Temperatur Einsatzbereich: -20°...+60°C Schraubanschlüsse: Pin 1: Input Nulleiter (N) Pin 2: Input Phase (L) Pin 3: Schutzleiter (PE) V+ = Ausgangsklemme (+) V- = Ausgangsklemme (-) CN50 = 12 Steuerkontakte (wenn benötigt) Befestigung über 3xM4 Gewinde im Boden oder Seitenteil 3xM4 (Gewinde im Gehäuse siehe Zeichnung)  Abmessungen: L:295mm B:127mm H:41mm Gewicht: 1.95kg

12V 53A Netzteil 12V Gleichspannung. Solides Netzteil in Case Ausführung für den  universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen. Im Prinzip für alle Art von Baugruppen und Schaltungen, die 12V Gleichspannung benötigen. Besonderheit: Hochleistungs Netzteil mit Lüfter Entstörfilter Temperatur geregelter Lüfter Remote Sense Funktion 105°C feste LongLife Elkos Kleine Bauform trotz 636W Leistung  Technische Daten: Eingang 230VAC typisch Eingangsspannungsbereich: 85...264Vac (47...63Hz) or DC 120-370V Ausgangsspannnung: 12Vdc ( Einstellbar über Poti 10,2..13,8V ) Überspannungschutz: Ausgang 105-135% (14,4-16,8V) Leistung: 636 Watt bei 12 Volt 0-53Ampere Restwelligkeit: 120mV Leistung bis 636Watt  Kurzschlußfest Überlastschutz Setup- / Rise Time: 1000ms, 50ms full load Hold UpTime: 16ms Line Regulation: +/- 0,3% Soft-Start mit Strombegrenzung Eingebauter EMI-Entstörfilter PFC Power Factor 0,94/230Vac Hoher Wirkungsgrad 88% 100% Burn-In Test unter Vollast Einsatz Temperaturbereich: -40°...+70°C Integrierte Lüfter mit Regelung: TRTH2 >50°C Schraubanschlüsse wie folgt: Input: 3-Klemmen = 2x (L/N) und 1x FG-Ground (PE) Output: 3x Plus 24V und 3x Minus 24V Steueranschlüsse: CN100 = 4pol 1=DC-OK / 2=GND / 3=+S / 4=-S Integrierte Remote Sense Funktion Abmessungen B:105mm H:63,5mm T:218mm (230mm mit Klemmen) Am Netzteilboden befinden sich 4xM4 Gewinde zur Befestigung An der Netzteilseite befinden sich 4xM4 Gewinde zur Befestigung Gewicht: 1,6kg Erhältliches Zubehör = Befestigungswinkel = Bst Nr 93-808-03220 ( ggf. unter Suche eingeben )
