230V Funksteuerung 2Kanal mit 16A Relais 2xFB Funkrelais Garage Funkschalter Seilwindensteuerung

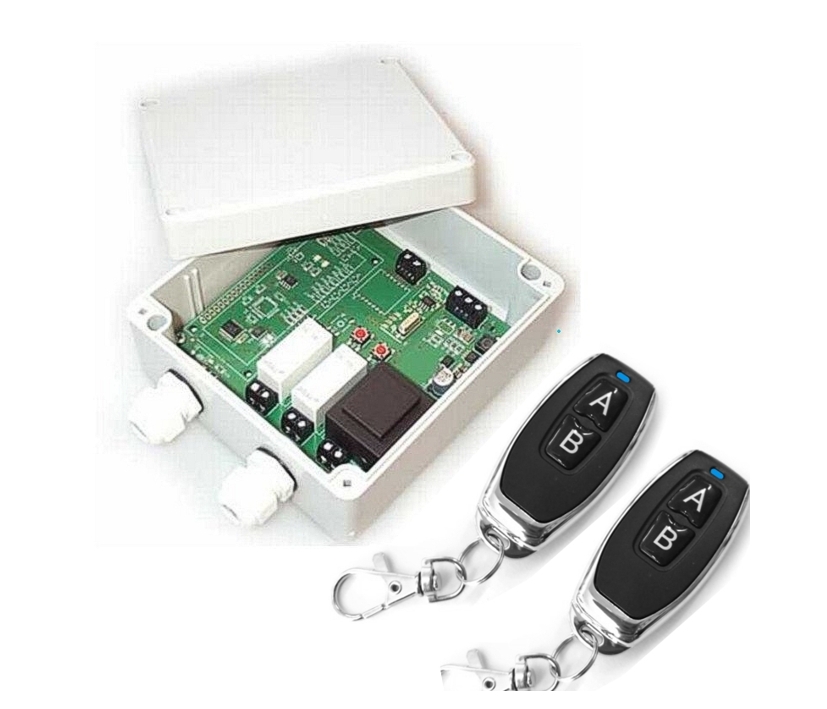

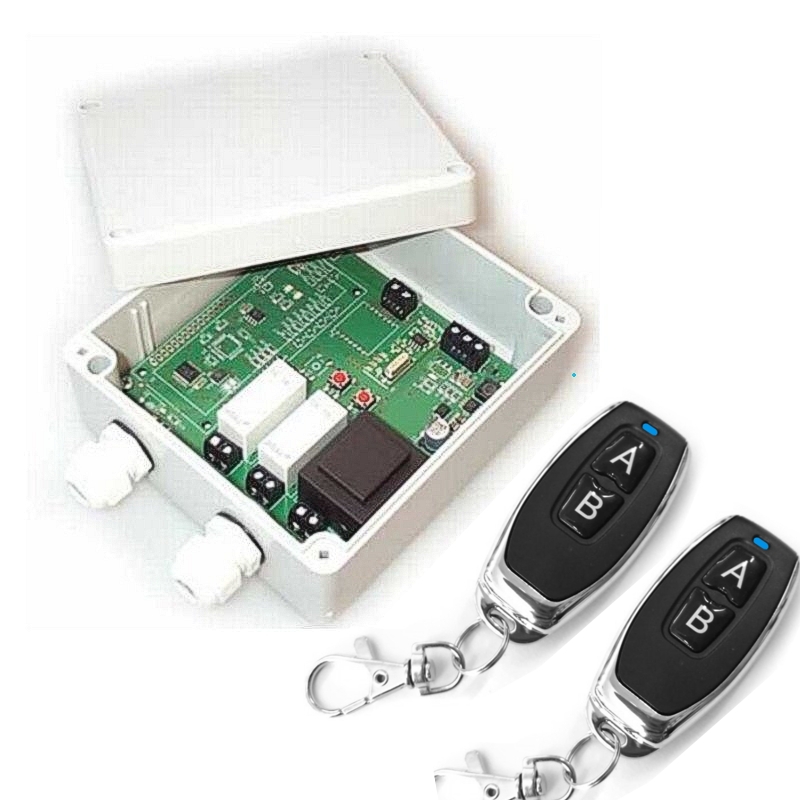

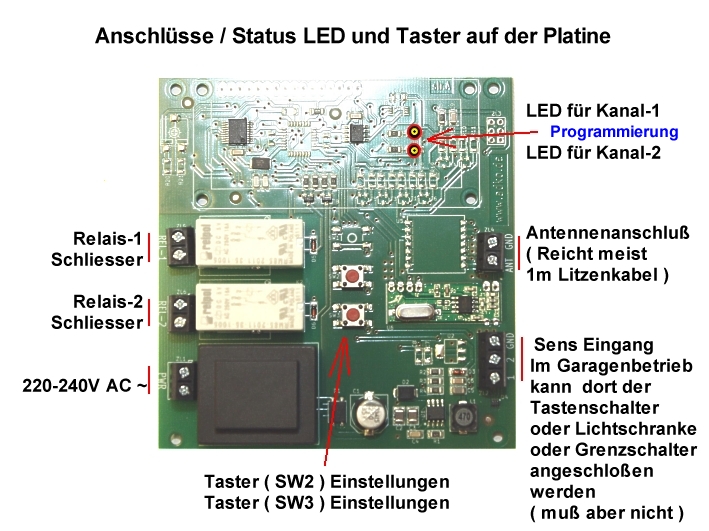

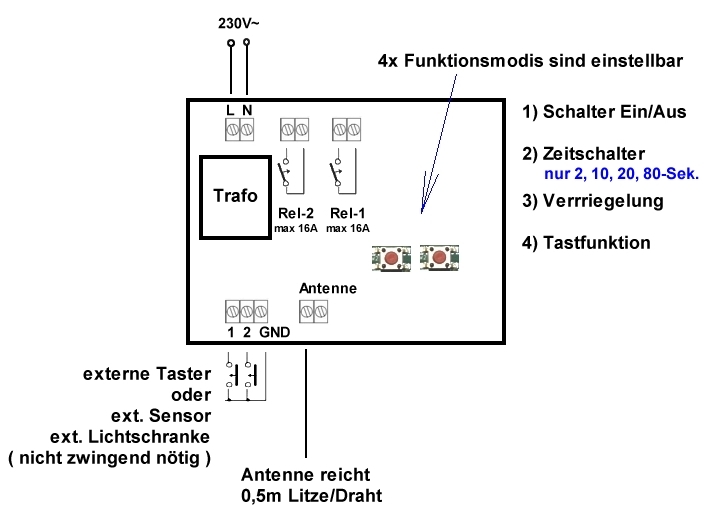

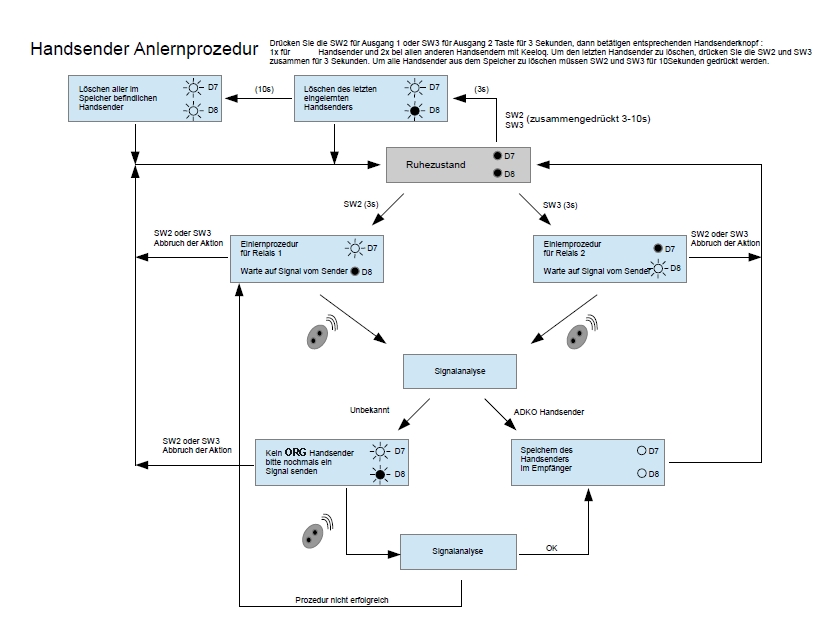

230V Funkssteuerung mit 16A Relais Aufputz geeignet zur Steuerung von Lampen, LED-Leuchten, LED Birnen, Motoren, Pumpen usw.  Funktion nur Ein-Aus oder Zeitsteurung ( 2sek ... 4 Stunden ) soll das Relais wieder abschalten.  Kurzbeschreibung: 2x Funk-Handsender 433MHz ( 2-Kanal max 2-Relais schaltbar )  1x Kanal Funk-Empfänger 433MHz mit 16A Relais Gehäuse Aufputz Am Empfänger können zusätzlich bis zu 3 Schalter, Taster angeschlossen werden z.B. aus dem üblichen Schalterprogramm von Jung, Merten, Gira usw. somit kabelgebundene Steuerung möglich somit können auch ggf. alle drei Relais per Kabeltaster angesteuert werden Technische Daten AP Funk-Empfänger: Spannungsversorung : 230VAC (2VA) ( 220-250V AC ) Schraubklemmen für PE / L / N Drei Relais Ausgänge ( Schaltplan + Einstellungen siehe weitere Bilder )  2x Relais 2x NO ( Schliesser ) je max. 16A 250VAC ( 3680VA ) 1x Relais 1x NO ( Schliesser ) je max.   5A 250VAC ( 1150VA ) Standbyaufnahme : 2Watt Gehäuse der Schutzklasse IP65 Universell programmierbar über Taster auf Platine ( * Funktion siehe weiter unten ) Zusätzliche Tastensteuerung über Schraubklemme Kabelgebundene Steuerung somit problemlos möglich Zeitsteuerung ( 2sek ... 4 Stunden )  Klemme für Antenne ( Litzendraht nicht anbei ) Frequenz 433MHz mit dynamischer Verschlüsselung Abmessungen IP65 Gehäuse : 87mm x 87mm x 39mm Technische Daten Handsender: Funk-Reichweite Handsender bis 100m (Heterodyne) 3-5mW dynamische Verschlüsselung der Firma KEELOQ (MicroChip Systems) Betrieb des Funksender mittels Batterie GP23A 12Volt Kleinzelle Status LED im Sender integriert 2 Handsender mit je 2 Kanälen bereits enthalten  (max. 12 / optional bis 112 möglich )  Abmessungen Sender: 50mm x 37mm x 14mm Lieferumfang: Wie Abbildung 1x Empfänger mit 2x Fernbedienung * Funktion der Programmierung ( Zeitsteuerung / Tastfunktion ) Programmieren der automatischen Ausschaltzeit Drücken Sie die PRG Taste für länger als 2 und kürzer als 8 Sekunden. Die LED geht an und beim loslassen aus. Drücken Sie nun eine beliebige Handsendertaste, die LED geht an. Nun warten Sie die Zeit welche dann Auch als Zeitintervall zum automatischen Ausschalten gespeichert werden soll (nicht länger als 4 Stunden), und betätigen Sie wiederholt mit Handsendertaste (die LED geht aus und speichert die Zeit) oder * Funktion Programmieren der Ein/Aus Funktion ( keine automatische Abschaltung nur Ein-Aus ) Drücken Sie die PRG Taste für länger als 2 und kürzer als 8 Sekunden. Die LED geht an und beim Loslassen wieder aus. Drücken Sie nun eine beliebige Handsendertaste 3 mal hintereinander (Abstände kürzer als 2 S.), die LED blinkt kurz und speichert die Einstellung. Optional erhältlich = weitere 433Mhz Fernbedienungen = Bst Nr 79-223-15260 ( Siehe unten im Zubehör Register )  Zusatziformationen:  Diese Steuerung kann bedingt auch als Garagentorsteuerung benutzt werden. Hierzu muß dann die Zeitfunktion auf 2 Sekunden eingestellt werden.  Alternativ gibt es nun auch die Bst. Nr 79-223-15120 - eine Steuerung mit 4 verschiedenen Funktionen die speziell für Garagentor-Steuerung, Jalousien-Steuerung, Impulssteuerung, Seilwindensteuerung geeignet ist. Alles in einem Gerät. Siehe unten im Register unter Ähnliche Artikel oder über die Suchfunktion die Bst. Nr. eintippen.  Fragen ? Kein Problem - wir beraten Sie gerne - einfach anrufen !

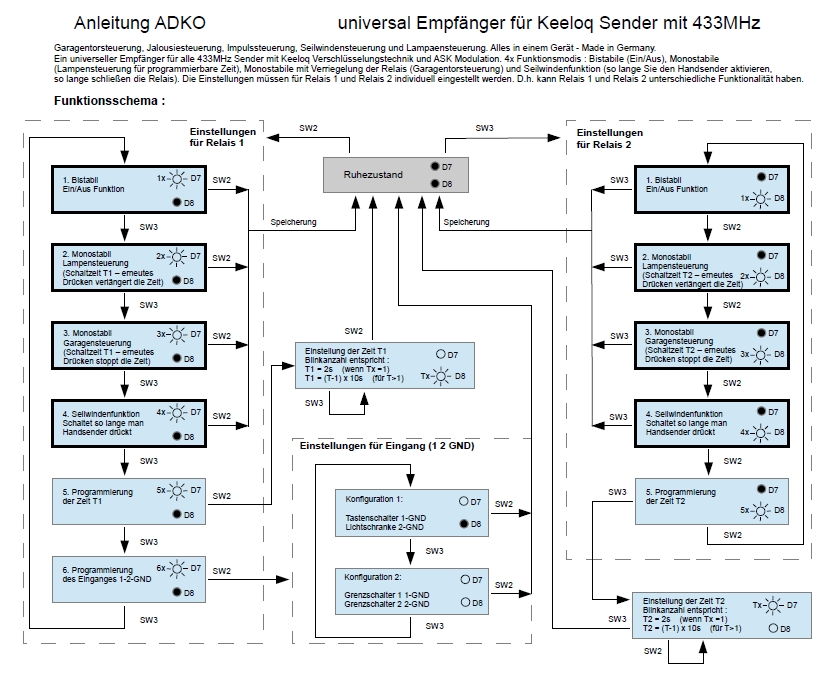

230V Funkssteuerung mit 16A Relais Aufputz geeignet für Garagentorsteuerung, Jalousiesteuerung, Impulssteuerung, Seilwindensteuerung und Lampensteuerung. Alles in einem Gerät auch für LED-Beleuchtung, Pumpen, Motoren usw.     Garagentorsteuerung, Jalousiesteuerung, Impulssteuerung, Seilwindensteuerung und Lampensteuerung. Alles in einem Gerät ! Kurzbeschreibung: 4x Funk-Handsender 433MHz ( 2 Kanal )  1x 2-Kanal Funk-Empfänger 433MHz mit 16A Relais Gehäuse Aufputz Am Empfänger können zusätzlich bis zu 3 Taster, Sensoren oder Lichtschranken angeschlossen werden z.B. aus dem üblichen Schalterprogramm von Jung, Merten, Gira usw. somit kabelgebundene Steuerung auch noch zusätzlich möglich somit können auch ggf. alle zwei Relais per Kabeltaster zusäzlich angesteuert werden  geeignet als Seilwindensteuerung  geeignet als Jalousiesteuerung oder als Impulssteuerung oder Lampensteuerung  geeignet auch als Garagentorsteuerung 4x Funktionsmodis sind programmierbar ( siehe auch weitere Bilder ) : A) Schalter = Bistabile Relaisfunktion ( Ein/Aus wie Schalter )  B) Zeit Monostabiles Relais ( programmierte Zeiten 1-sek....bis....28000sek.)  C) Monostabile mit Verriegelung der Relais ( z.B. Garagentorsteuerung )  D) Garagentor bzw. Seilwindenfunktion so lange Sie den Handsender aktivieren ( Taste drücken), so lange schließt das Relais      Die Einstellungen können für Relais-1 und Relais-2 individuell eingestellt werden.      Das bedeudet z.B. das Relais-1 und Relais-2 unterschiedliche Funktionalität haben  Technische Daten AP Funk-Empfänger: Spannungsversorung : 230VAC (2VA) ( 220-250V AC ) Schraubklemmen für L / N / PE ( je 2x Klemmen )  Zwei Relais Ausgänge Potentialfrei ( Frei verwendbar )  2x Relais 2x NO ( Schliesser ) je max. 16A 250VAC ( 3680VA )    Diese Relais können als Schalter (Impulsgeber) oder direkte 230V Ausgänge (Steckdosenfunktion) dienen. 1x Relais Ausgang mit max 250V und 8A für Lampe ( nur im Garagenmodus aktiv ) Standbyaufnahme : 1,5..bis max 2Watt 2x Status LED für den Status und die Programmierung 1x ...6x blinken ) Gehäuse der Schutzklasse IP65 Universell programmierbar über zwei Taster auf Platine  Zusätzliche Sensor oder Tastensteuerung über Schraubklemme ( 1 / 2 / 3 / GND ) siehe weitere Bilder  Öffnen / Schließen auch per Taster / Schalter möglich ( Anschluß an 1-und-GND anklemmen ) Lichtschrankensteuerung ( Anschluß 2-und-GND dann anklemmen ) Grenzschaltereingänge sobald diese aktiviert werden, stoppt das Tor und geht nur noch in die andere Richtung (1-GND und 2-GND / schließend) Kabelgebundene Steuerung somit problemlos möglich Speicher für bis zu 200 Handsender Klemme für Antenne ( Litzendraht nicht anbei ) Frequenz 433MHz mit dynamischer Verschlüsselung Abmessungen IP65 Gehäuse : 125mm x 114mm x 58mm Technische Daten Handsender: Funk-Reichweite Handsender bis 100m (Heterodyne) 3-5mW dynamischer Verschlüsselung der Firma KEELOQ (MicroChip Systems) Betrieb des Funksender mittels Batterie GP23A 12Volt Kleinzelle Status LED im sender integriert 2 Handsender mit je 2 Kanälen bereits enthalten ( max. 200 möglich )  Lieferumfang: Wie Abbildung 1x Empfänger mit 4x Fernbedienung und Anleitung  Optional erhältlich = weitere 433Mhz Fernbedienungen = Bst Nr 79-223-15280 ( Siehe unten im Zubehör Register )  Zusatziformationen:  Alternative gibt es nun auch die Bst Nr 79-223-15100 eine Steuerung mit Ein / Aus und Zeitschaltfunktion 2sek ... 4 Stunden. Somit universell verwendbar für Lampensteuerung, Bewässerung, Beleuchtung, LED TEchnik, Motoren, Pumpen, Werbeleuchten usw. Alles in einem Gerät.  Dieses Produkt finden Sie unten im Register unter Ähnliche Artikel oder über die Suchfunktion Nr eintippen.  Weitere Hinweise für Technikre, Elektriker : 1. Garagenmodus wird für beide Relais automatisch aktiviert. In dem Modus ist nicht möglich unterschiedliche Funktionen der Relais zu nutzen (die Relais sind gegenseitig verriegelt und schalten nur auf vorher programmierte Zeit!) 2. In der Seilwindenfunktion kann die Nachlaufzeit der Relais über die Zeit T1 bzw. T2 verlängert werden. Die Zeit muß vor Ort angepasst werden. Zu kurze Zeit kann zu Unterbrechungen der Relais führen, zu lange Zeit kann wiederum die exakte Führung negativ beeinflussen. Folgende Werte der Nachschaltzeit sind möglich : Zeit T=2s - 100ms, 10s - 150ms, 20s - 200ms, 30s - 300ms, 40s - 400ms....90s - 900ms 3. Relais-1 und Relais-2 können unabhängig voneinander arbeiten, da heißt die Funktion ( bistabil ein/aus, monostabil mit einstellbarer Zeit von 1s...28800s oder Seilwindenfunktion) kann jedem Relais einzeln zugewiesen werden. - Zeiteinstellung (Punkt 5 für REL1 und Punkt 6 für REL2) stellt die Schaltzeit des jeweiligen Relais bei monostabiler Schaltung (Lampenmodus Punkt 2 oder Garagenmodus Punkt 3). In der Seilwindenfunktion (Punkt 4) stellt diese Zeit die Nachlaufzeit (Verzögerungszeit Zeit T=2s = 100ms, 10s = 150ms, 20s = 200ms, 30s = 300ms, 40s = 400ms....90s = 900ms). Folgende Zeiteinstellungen sind möglich (Blinkanzahl der jeweiligen LED gibt die Zeit vor s. Diagramm) : 1x = 2s, 2x = 10s, 3x = 20s, 4x = 30s, 5x = 40s, 6x = 50s, 7x = 60s, 8x = 70s, 9x = 80s, 10x = 90s, 11x = 120s, 12x = 180s, 13x = 300s, 14x = 600s, 15x = 900s, 16x = 1800s, 17x = 3600s, 18x = 5400s, 19x = 7200s, 20x = 14400s und 21x 28800s) - Nur im Garagenmodus arbeiten beide Relais mit monostabiler Schaltzeit und sind gegenseitig verriegelt. - Beide Relais sind schließend (NO - im Normalzustand geöffnet), das bedeutet, daß im Schaltzustand (LED D7 für Relais 1 und LED D8 für Relais 2 leuchten) die Kontakte REL-1 und REL2 durchkontaktiert sind. - REL3 ist nur im Garagenmodus aktiviert. Die Schaltzeit beträgt immerdie Summe der Zeit für REL1 + REL2. - Die max. Schaltleistung beträgt 16A und 250V AC. - Bitte die Steuerung vor Inbetriebnahme parametrieren und erst dann Verbraucher anschließen. Sollten an den Relais 230V Verbraucher betrieben werden, muß die Phase L auf die Relais über Kabelbrücken gelegt werden (s. Beschaltungshilfe). Die Anschlüsse N und L sind doppelt belegt um solche Beschaltung zu erleichtern

12V Funksteuerung 1Kanal Empfänger mit 2x Sender Funkrelais Funkschalter Funksteuerung 1-Kanal Set 433MHz Keeloq Verschlüsselung mit 2x Handsendern Frequenz 433MHz mit dynamischer Verschlüsselung der Firma KEELOQ. Wichtig : dank der Verschlüssellung können mehrere Geräte unabhängig nebeneinander arbeiten und der Zugang ist gegen Fremden abgesichert! Mit Superheterodyne ausgestattet, daher bis zu 100m Reichweite im Freien 4x Modis bzw. Funktionen sind einstellbar am Empfänger über die 2 Jumper JP1+JP2 : 1) Monostabile z.B. Impulssteuerung mit programmierbarer Schaltzeit ( Timer 0,25s bis 14400Sek. = 240min = 4h ) 2) Bistabile (Ein/Aus )z.B. Lampensteuerung, Motorsteuerung Ein/Aus 3) Seilwindenfunktion / Seilwinde - solange der Knopf gedrückt wird, schaltet der Relais, bis der Knopf wieder losgelassen wird 4) Separierte Ein/Aus Funktion - mit optionalen 2x Kanalhandsendern (79-223-15260) kann ein Knopf einschalten der zweite ausschalten Speicher für bis zu 112 Sender Temperatur-Einsatzbereich - 20C ..bis... 55C TAMPER (Sabotage Schaltung integriert ) Anschlußplan und weitere Infos und Details siehe auch weitere Bilder !  Technische Daten Festgelegten Verschlüsselungscode ( KEELCO Code Sicherheitsübertragung ) Betriebsfrequenz : 433,92 MHz Superhetrodyne Transmission 64 bits ( code combinations 16777216xx ) Der Funkempfänger:  Integrierte Status-LED im Deckel des Empfängers sichtbar   zweifarbigen LED die den Anschluss der Stromversorgung und den Status des Relaisausgangs signalisiert.   Sie leuchtet rot, wenn die Stromversorgung angeschlossen und der Relaisausgang nicht aktiviert ist.   Wenn das Relais eingeschaltet ist, leuchtet es grün. Stromversorgung des Empfängers über ein    optionales 230VAC Steckernetzteil mit 12V 500mA oder    12V Bleibatterie ( Solarbatterie, Autobatterie o.ä. ) je nach Einsatzort z.B.         je nach Laufzeit und Lademöglichkeit über einen optionalen Bleiakku     Bst Nr 33-175-00014 = Bleiakku 12V   2,3Ah 178x35x61mm Kontakte 4,8mm    Bst Nr 33-175-00054 = Bleiakku 12V   7,0Ah 151x65x100mm Kontakte 4,8mm   Dieser Empfänger wir versorgt mit 12V Betriebsspannung 12VDC typisch   ( Range 11V...17V DC Verbrauch nur 50mA = 0,050A )   sehr geringer Stromverbrauc Standby Strom nur 15uA Integrierter Relaiskontakt im Funkempfänger = Wechslerkontakt   1x Relais integriert NO/NC ( Schliessser/Öffner ) potentialfreier Kontakt   Belastbarkeit des Relaiskontakts max 3A bei 12-30VDC oder 3A 250VAC  Der Empfänger verfügt über einen Open-Collector-Signalausgang (OC) zum Anschließen externe akustische Sirene oder Lichtblitz o.ä.   1x zusätzlicher Signalausgang S = Open-Collector Masseschalter Bel. max 1A 60V   Der Ausgang erzeugt zwei Kurzschlussimpulse zur Masse des Empfängers (-V), wenn das Relais des Empfängers auf EIN eingestellt ist Sabotagealarm Terminal Typ NC ( bei Gehäuse geschlossen) Abmessungen: L: 73mm B: 41mm H: 25mm Die Funksender  2x Funksender anbei mit einem Tasterknopf und Status-LED      Betrieb über kleine 12V Mini-Rundbatterie ( 23A / V23GA )      Abmessungen des Schlüsselanhänger-Senders : B: 33mm L: 46mm T: 13mm Lieferung : Funkempfänger, 2xFernbedienung und inkl. Anleitung Optional erhältlich fals benötigt ( siehe auch im Zubehör-Register ):  Bst-Nr 93-815-03393 = 230VAC Steckernetzteil auf 12Volt DC 500mA  Bst Nr 33-175-00014 = Bleiakku 12V   2,3Ah 178x35x61mm Kontakte 4,8mm Bst Nr 33-175-00054 = Bleiakku 12V   7,0Ah 151x65x100mm Kontakte 4,8mm Bst Nr 33-460-01390 = 12V Miniaturbatterie V23GA für Fernbedienung  Bst Nr 79-223-15260 = weitere Fernbedienung 433Mhz

12V Funksteuerung Übertragungsbrücke 4Kanal mit Relais Funkrelais Funkschalter 4x Kanal Funksender mit festem Verschlüsselungscode. Die Funkset besteht aus einem Vier-Kanal-Empfänger und Vier-Kanal-Sender. Ideal zur Steuerung von Beleuchtungstechnik, Maschienen, Geräte Steuerungen aller Art. Überall dort wo ein Funk-Handsender nicht verwendet werden kann. Die Ansteuerung des Senders erfolgt z.B. über externe Schalter, Taster, Kontakte aller Art.  Das Produkt zeichnet sich durch hervorragende Empfindlichkeit, Selektivität und entspricht den neuesten relevanten EU-Normen in Bezug auf SRD (Short Range Devices) der Fernbedienung Produkte. Das Set bietet vier mögliche Kanäle, geeignet in der Fernbedienung und Sicherheitssystemanwendungen oder Kontaktverbindungen wo kein Stromkabel mehr verlegt werden kann. Das Set verwendet mikroprozessorgesteuerte Eingangs- / Ausgangslogik mit 64-Bit-Signalcodierung und verfügt über bis zu 500 m Reichweite im Freifeld (mit 20 cm Draht-Antennen). Ein Empfänger kann auch mit mehreren Sendern in einem System betrieben werden.  Der Sender kann mit 2 x 1,5V AA-Batterien versorgt werden oder auch mit 12V DC von einem Netzteil. Der Empfänger ist 12V DC versorgt und verfügt über vier programmierbare NO / NC Relaisausgänge und einen  Ausgang S (offener Kollektor), der ist für den Anschlussz.B. von externer Signalgeber. Der Empfänger verfügt auch über 4 Jumper ( 4 Arbeitsmodis ) und eine PRG Taste für die Programmierung, der Arbeitsmodis Zusätzlichhat der Empfänger eine Bicolor LED als Statusanzeige. Diese Funk Übertragungsbrücke bietet vier Betriebsarten die individuell über die 4 Jumper eingestellt werden können: Einstellbare Arbeitsmodis 1) Mode 1 (Continuous). Echtzeit-Funkverbindung: Die Sender Kontakt Signalisierung regaiert direkt auf die den Funkempfänger und seine Relaiskontakte 2) Mode 2 (Prolonged).Längeres Puls Paging (am besten in Alarmsystemen empfohlen)  dauerhafte 15s oder 40s (wählbar) auf jede, noch so sehr kurze Öffnung von einem der Sendereingänge; 3) Mode 3 (Radio relay).Relais-Paging, in dem jeder Änderung der Sendereingänge Zustand (Eingang offen oder Eingang schließen) signalisiert und Relais des entsprechenden Empfängerausgänge aktiviert genau die gleiche Art und Weise ( üblichste Einstellung ) 4) Mode 4 (Relay+cyclic). Modifizierte Relais Paging, der Sender sendet Signale. Bedeutung nicht nur in jedem Eingangszustandsänderung (wie im Modus 3), aber es sendet auch zuden überwachte Daten alle 80 Sekunden an den Empfängers Technische Daten Festgelegten Verschlüsselungscode ( Code-Übertragung )  Betriebsfrequenz : 433,92 MHz Superhetrodyne Transmission 64 bits ( code combinations 16777216xx) Stromversorgung  Funk-Empfänger 12V DC ( 10V...15V DC ) z.B. über optionales 12V Netzteil  Funk-Sender Batterie 2xAA = 3V oder 12V ( 9-14 DC z.B. über optionales 12V Netzteil  sehr geringer Stromverbrauch: Senderstrom nur 15mA, Standby Strom nur 15uA Ausgangsrelais Belastbarkeit bis 1A max 120VAC oder 30VDC 4x Relais Kontalte mit je 60VA Belastbarkeit, max 1A, 120V Relais Ausgang Wechslerkontakte = 4x Schliesserkontakte oder 4 Öffnerkontakte ( NC/NO )  Anzahl der Kanäle und Relais Ausgänge: 4 Stück kann auch nur 1-Kanal gesteuert werden Ungefähre Reichweite im Freifeld : bis zu 500m unter idealen Bedingungen 4 einstellbare Arbeitsmodi ( Programmierbar siehe Anleitung ) Der Funksender muss erst noch auf den Funkempfänger eingelernt werden ( sonst geht es nicht )  Der Grund hierfür ist das bis ( maximal 60 Sender ) am Empfänger eingelernt ewrden können. Betriebstemperaturbereich des Empfängers : -20 bis + 40 ° C , Sender : -20 bis +40 C Signalausgang ( 1A /60V max. ) Sabotagealarm Terminal Typ NC ( bei Kasten geschlossen) Abmessungen: L: 96mm B: 63mm H: 28mm
